涡旋泵是一种利用涡旋原理进行流体输送的机械设备。它主要由一个固定的涡旋盘和一个可动的涡旋盘组成，通过它们之间的精密配合形成一个个封闭的容积，在泵内工作介质中形成连续的体积变化，从而实现流体的输送。

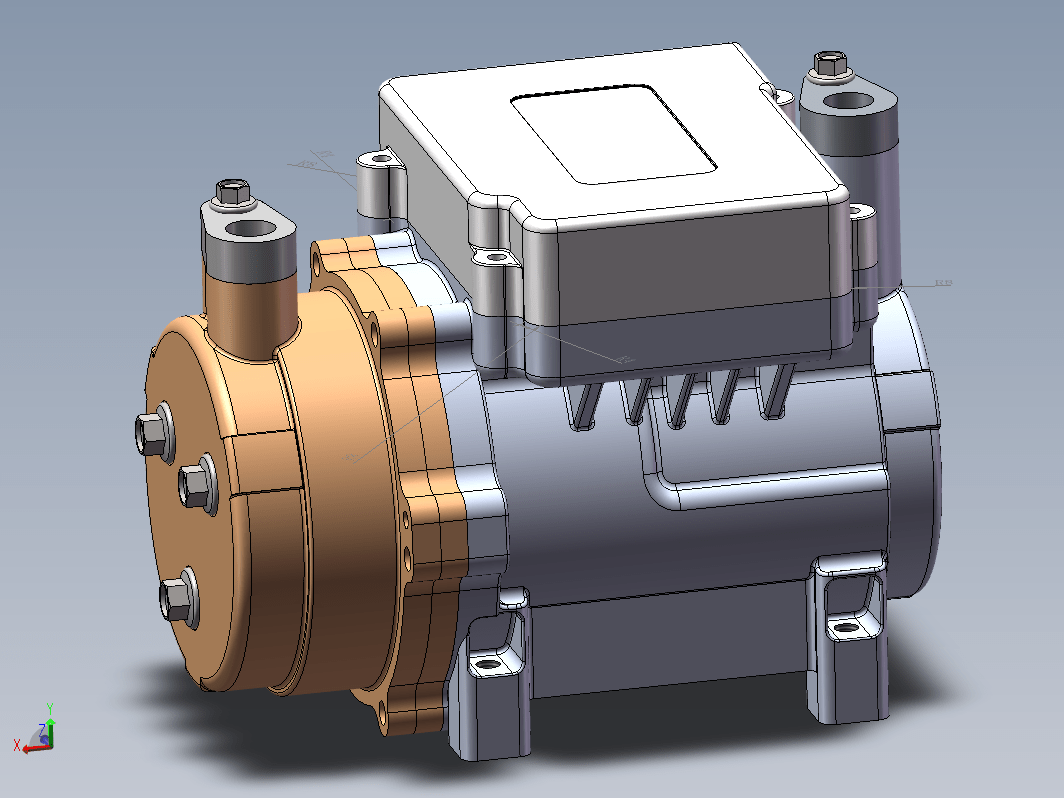

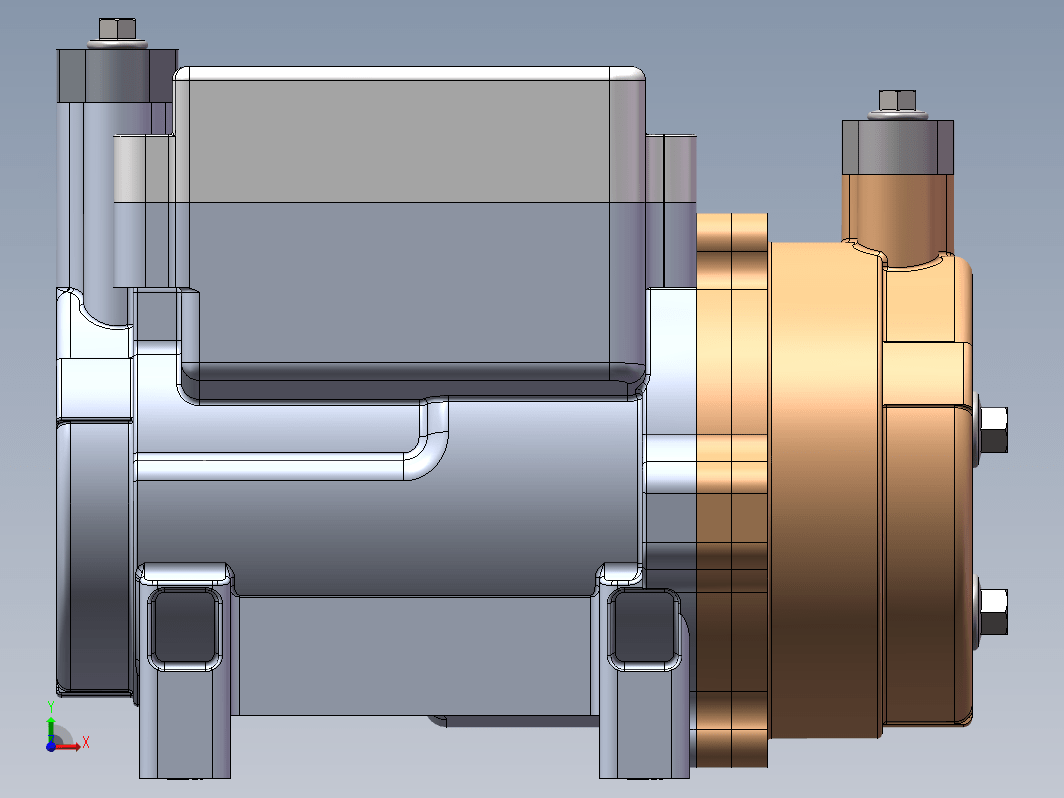

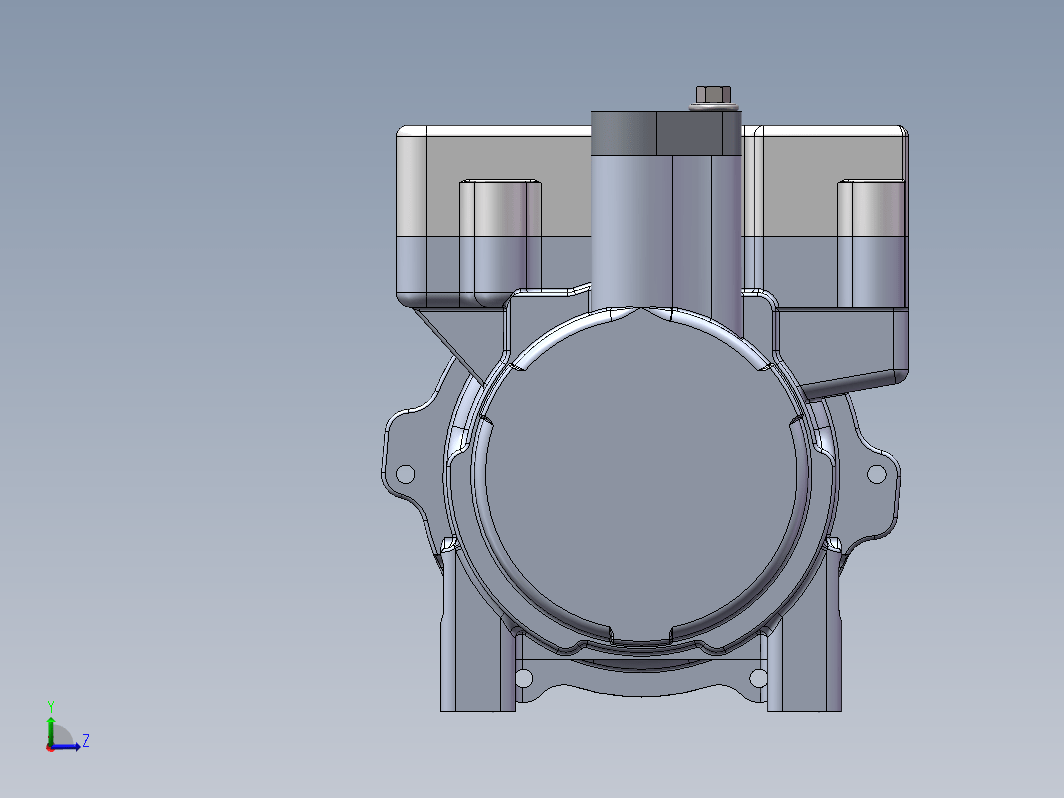

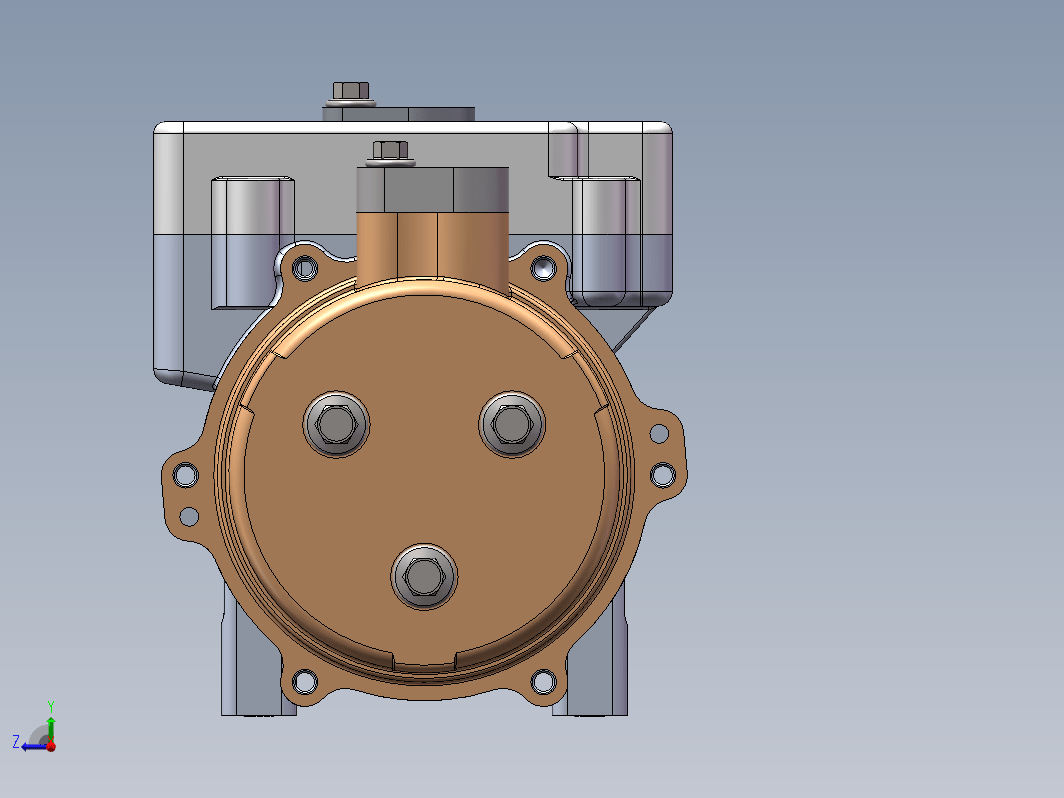

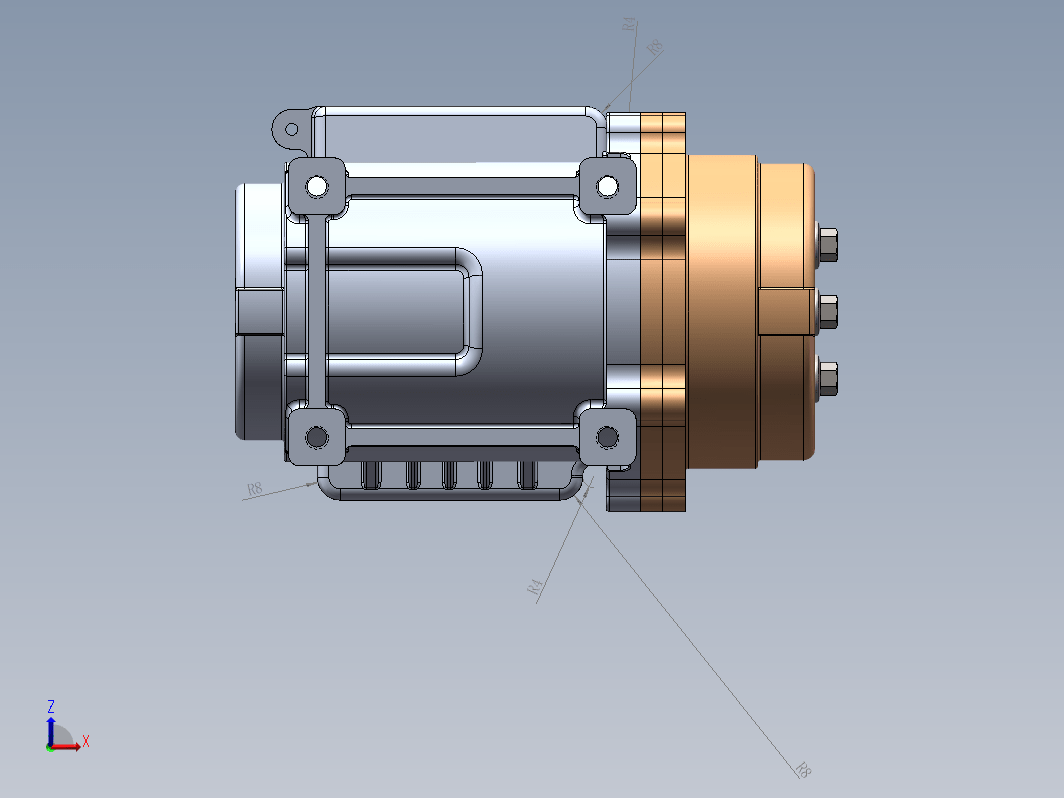

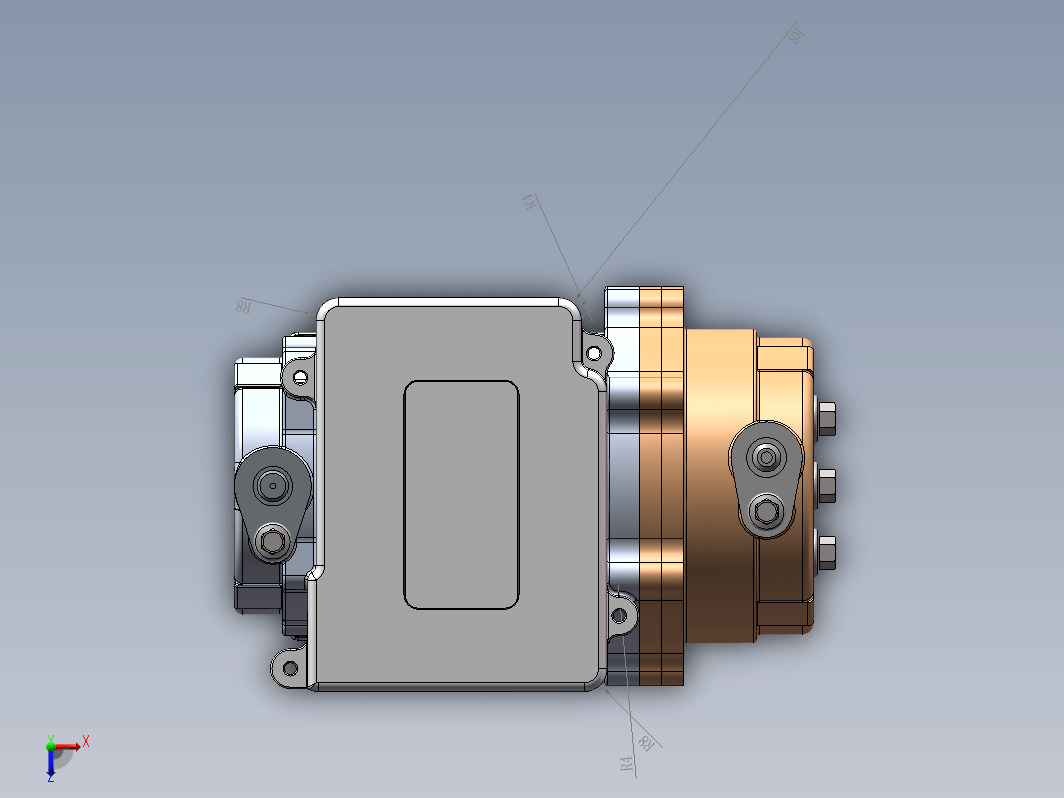

小型涡旋压缩泵设计图纸
图纸描述
涡旋泵是一种利用涡旋原理进行流体输送的机械设备。它主要由一个固定的涡旋盘和一个可动的涡旋盘组成，通过它们之间的精密配合形成一个个封闭的容积，在泵内工作介质中形成连续的体积变化，从而实现流体的输送。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201101
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  AAA涡旋式电动压缩机.SLDASM | 3.75M |
| 2 |  GB3452．1-92O型橡胶密封圈109×1.78(YI6364)1.SLDPRT | 139.0K |
| 3 | GB3452．1-92O型橡胶密封圈109×1.8(YI6364).SLDPRT | 77.88K |
| 4 | GB3452．1-92O型橡胶密封圈109×3．55(YI6364).SLDPRT | 150.5K |
| 5 | GB3452．1-92O型橡胶密封圈8×1．8(YI6364).SLDPRT | 124.81K |
| 6 | GB3452．1-92O型橡胶密封圈90×2．65(YI6364).SLDPRT | 85.99K |
| 7 | GB894．1-86轴用弹性挡圈A型14(65Mn).SLDPRT | 93.11K |
| 8 | GB／T119-2000圆柱销A型5×16(35).SLDPRT | 110.63K |
| 9 | GB／T119-2000圆柱销A型5×6(45).SLDPRT | 106.65K |
| 10 | GB／T16674-1996六角头法兰面螺栓(小系列)M6×12(8．8级).SLDPRT | 133.49K |
| 11 | GB／T16674-1996六角头法兰面螺栓(小系列)M6×28(8．8级).SLDPRT | 164.88K |
| 12 | GB／T16674-1996六角头法兰面螺栓(小系列)M8×12(8．8级).SLDPRT | 261.0K |
| 13 | GB／T16674-1996六角头法兰面螺栓(小系列)M8×23(8．8级).SLDPRT | 162.08K |
| 14 | GB／T276-94深沟球轴承6202(GCr4).SLDPRT | 428.47K |
| 15 | GB／T276-94深沟球轴承6205(GCr4).SLDPRT | 479.1K |
| 16 | GB／T5789-1986六角头法兰面螺栓(加大系列)B级M8×12(8．8级).SLDPRT | 421.0K |
| 17 | GB／T818-2000十字槽盘头螺钉M4×12(钢).SLDPRT | 142.75K |
| 18 | 内涡旋.SLDPRT | 707.14K |
| 19 | 后盖.SLDPRT | 946.5K |
| 20 | 后盖部装.SLDASM | 989.82K |
| 21 | 后盖隔垫.SLDPRT | 490.0K |
| 22 | 外涡旋.SLDPRT | 505.6K |
| 23 | 外涡旋组件.sldasm | 719.56K |
| 24 | 定子.SLDPRT | 238.0K |
| 25 | 平衡块-电机定子.SLDPRT | 89.16K |
| 26 | 平衡块-轴端.SLDPRT | 144.37K |
| 27 | 弹簧片压板.SLDPRT | 110.82K |
| 28 | 弹簧钢片.SLDPRT | 84.67K |
| 29 | 摩擦片-内涡旋.SLDPRT | 101.7K |
| 30 | 摩擦片-外涡旋.SLDPRT | 75.49K |
| 31 | 摩擦钢片.SLDPRT | 143.3K |
| 32 | 支架.SLDPRT | 405.44K |
| 33 | 气孔塞-后盖.SLDPRT | 129.47K |
| 34 | 气孔塞-电机壳体.SLDPRT | 152.51K |
| 35 | 测试.SLDASM | 1.69M |
| 36 | 滑板.SLDPRT | 209.5K |
| 37 | 电机壳体.SLDPRT | 2.8M |
| 38 | 电机壳体部装.SLDASM | 1.79M |
| 39 | 电机转子.SLDPRT | 127.49K |
| 40 | 电极.SLDPRT | 163.09K |
| 41 | 电极定子.SLDPRT | 78.33K |
| 42 | 线盖.SLDPRT | 427.69K |
| 43 | 转子.SLDPRT | 257.0K |
| 44 | 轴.SLDPRT | 159.31K |
| 45 | 轴承座.SLDPRT | 421.09K |
| 46 | 轴肩.SLDPRT | 136.84K |
| 47 | 轴部装.SLDASM | 1.12M |
