这是一款双头单行程电阻焊，采用独立双气缸结构，2个气缸可单独控制，也可一起控制。应用广泛，主要应用于钣金的焊接。目前在国内电梯公司的门类制造尤其广泛。

双头电阻焊机
首页>图纸库>机械设备>加工机械2024-01-30报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
99
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图

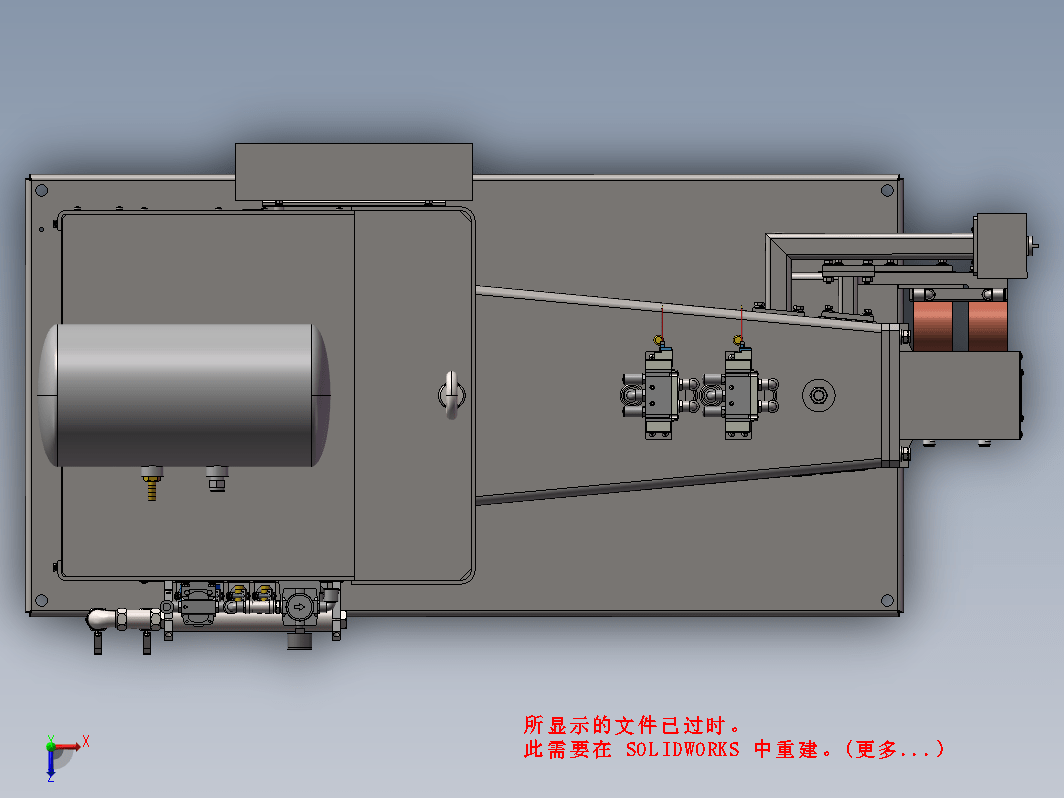

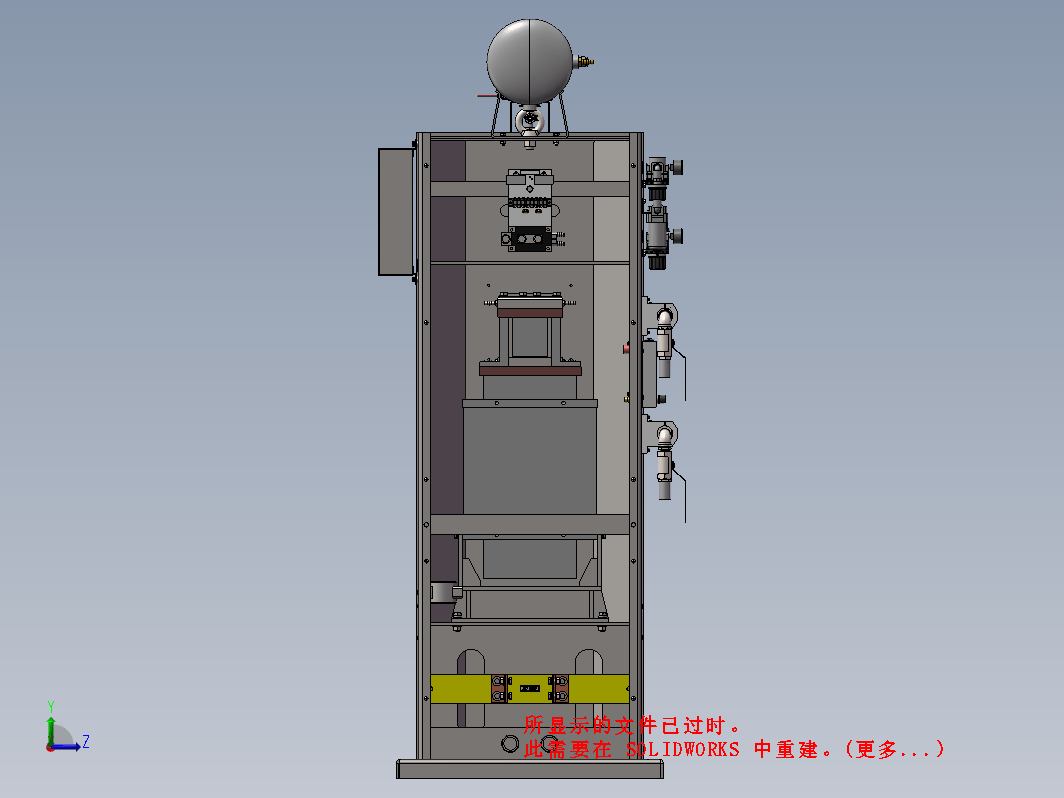

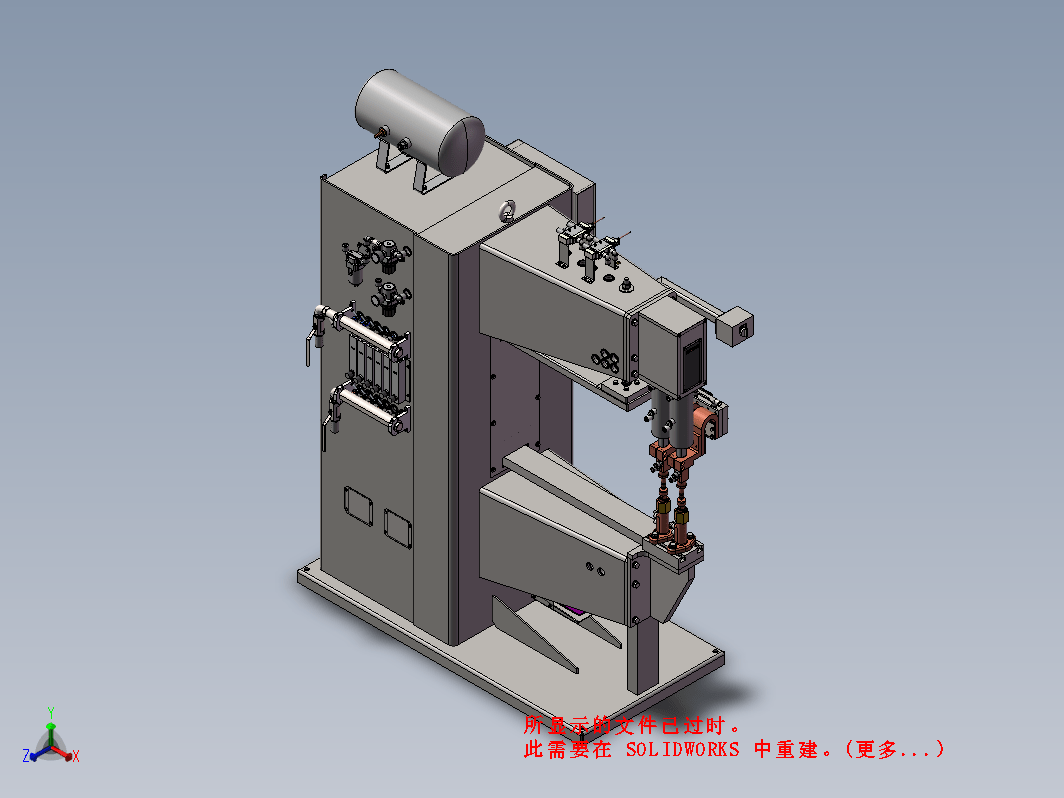

图纸描述
这是一款双头单行程电阻焊，采用独立双气缸结构，2个气缸可单独控制，也可一起控制。应用广泛，主要应用于钣金的焊接。目前在国内电梯公司的门类制造尤其广泛。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665400
文件大小：26.65M
所需金币：15
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm
软件版本：Solidworks 2017
作者
清风徐来
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标28 00 3 point faded.p2s1.07K
2软件图标3 160KVA单相次级整流变压器.sldprt89.81K
3软件图标3 1MHT绝缘板.sldprt31.44K
4软件图标3 2MHT1绝缘套.sldprt28.67K
5软件图标3 2MHT绝缘垫.sldprt29.04K
6软件图标28 3 point beige.hdr5.31M
7软件图标4 5通先导式电磁阀SY9120-5LZD-02_SY9120-5LZD-02.sldasm26.57K
8软件图标3 90度内外丝弯头SLB3／4.sldprt37.39K
9软件图标3 90度内外丝弯头SLB3／8.sldprt38.09K
10软件图标3 DIC030ASS-LA2.sldprt4.84M
11软件图标3 MHT1绝缘套.sldprt29.57K
12软件图标3 MHT2绝缘套.sldprt29.4K
13软件图标4 MHT【BCA00014】本体总成.sldasm35.16K
14软件图标4 MHT【BDB00053】水路总成.sldasm54.39K
15软件图标3 MHT【LAA00054】本体加强板（1）.sldprt33.01K
16软件图标3 MHT【LAA00055】本体加强板（2）.sldprt31.04K
17软件图标3 MHT【LAA00070】加强筋板1.sldprt30.9K
18软件图标3 MHT【LAA00080】可控硅安装板.sldprt30.31K
19软件图标3 MHT【LAA00085】底板加强板.sldprt31.09K
20软件图标3 MHT【LAA00176】挡板.sldprt31.26K
21软件图标3 MHT【LAB00079】顶盖.sldprt35.81K
22软件图标3 MHT【LAC00079】左侧板.sldprt59.43K
23软件图标3 MHT【LAC00080】前面板.sldprt43.52K
24软件图标3 MHT【LAC00081】右侧板.sldprt47.84K
25软件图标3 MHT【LAC00083】变压器座.sldprt36.77K
26软件图标3 MHT【LAC00086】底板.sldprt50.73K
27软件图标3 MHT【LBD00052】下凸焊盘.sldprt63.51K
28软件图标3 MHT【LDB00070】主铭牌.sldprt108.7K
29软件图标3 MHT绝缘垫.sldprt28.84K
30软件图标3 MHT绝缘板.sldprt30.72K
31软件图标3 O型密封圈 GB3452.1-30X2.65.sldprt28.78K
32软件图标3 PU_4^水管总成_TU1065BU.sldprt28.72K
33软件图标3 PU_5^水管总成_TU1065BU.sldprt28.9K
34软件图标3 PU_6^水管总成_TU1065R.sldprt28.07K
35软件图标3 PU_7^水管总成_TU1065R.sldprt29.55K
36软件图标3 PVC^水管总成_PVC-19.sldprt28.49K
37软件图标3 PVC_1^水管总成_PVC-19.sldprt28.66K
38软件图标3 Tube-094X010^水管总成_YASUNG13mmBU.sldprt29.24K
39软件图标3 Tube-094X010_1^水管总成_YASUNG13mmBU.sldprt28.75K
40软件图标3 Tube-094X010_2^水管总成_YASUNG13mmR.sldprt29.44K
41软件图标3 Tube-094X010_3^水管总成_YASUNG13mmR.sldprt29.44K
42软件图标3 Y型过滤器YST3／4-Ⅱ.sldprt69.4K
43软件图标28 reflective shadow floor.p2m0.2K
44软件图标4 【BBD00001】变压器总成.sldasm25.25K
45软件图标4 【BIA00029】脚踏开关组装.sldasm32.44K
46软件图标4 【BIA00325】接线端子总成.sldasm30.44K
47软件图标4 【BIA00326】下电极总成.sldasm261.61K
48软件图标4 【BIA00327】上电极总成.sldasm422.99K
49软件图标3 【DAA00021】可控硅总成.sldprt397.9K
50软件图标3 【LAA00029】T型螺母.sldprt33.16K
51软件图标3 【LAA00123】垫片.sldprt28.8K
52软件图标3 【LAA00142】支架.sldprt48.65K
53软件图标3 【LAA00290】分水管.sldprt40.07K
54软件图标3 【LAA00291】安装板.sldprt38.6K
55软件图标3 【LAA00335】脚踏板.sldprt31.96K
56软件图标3 【LAA01100】锁紧块.sldprt31.01K
57软件图标3 【LAA01101】垫板.sldprt28.44K
58软件图标3 【LAB00261】变压器座_Default_按加工_.sldprt75.72K
59软件图标3 【LAB00271】下安装座_Default_按加工_.sldprt43.86K
60软件图标3 【LAB00285】工字支架_Default_按加工_.sldprt44.01K
61软件图标3 【LAB00290】按钮盒支架_Default_按加工_.sldprt57.13K
62软件图标3 【LAB00305】气缸支架_Default_按加工_.sldprt49.35K
63软件图标3 【LAC00005】接线端子支架.sldprt34.27K
64软件图标3 【LAC00008】脚踏开关底座.sldprt60.86K
65软件图标3 【LAC00010】开关安装板.sldprt35.89K
66软件图标3 【LAC00011】脚踏开关护罩.sldprt80.71K
67软件图标3 【LAC00364】导体压板.sldprt31.91K
68软件图标3 【LAE00006】10L储气罐.sldprt69.47K
69软件图标3 【LBA00234】1002S管接头.sldprt38.21K
70软件图标3 【LBA00238】1204S管接头.sldprt37.61K
71软件图标3 【LBA00276】1403S管接头.sldprt38.05K
72软件图标3 【LBA00301】1402S管接头.sldprt37.43K
73软件图标3 【LBA00317】过渡接头.sldprt34.36K
74软件图标3 【LBA00649】法兰型电极握杆.sldprt55.88K
75软件图标3 【LBA00650】电极握杆.sldprt33.3K
76软件图标3 【LBA00651】冷却水管.sldprt33.06K
77软件图标3 【LBA00652】平头电极.sldprt37.13K
78软件图标3 【LBA00653】锁紧母.sldprt36.92K
79软件图标3 【LBA00654】上导电块.sldprt44.19K
80软件图标3 【LBA00655】可动导体_焊接状态.sldprt34.47K
81软件图标3 【LBA00656】上电极座.sldprt54.97K
82软件图标3 【LBA00657】冷却水管.sldprt32.35K
83软件图标3 【LBC00008】接线端子.sldprt32.89K
84软件图标3 【LCA00004】橡胶板.sldprt31.98K
85软件图标3 【LCA00007】橡胶圈.sldprt32.87K
86软件图标3 【LCA00014】线护套.sldprt32.01K
87软件图标3 【LCA00037】橡胶护套.sldprt41.76K
88软件图标3 【LCA00043】护套.sldprt30.05K
89软件图标3 【LCB00252】接线端子安装板.sldprt32.05K
90软件图标3 【LCB00253】绝缘垫1.sldprt29.05K
91软件图标3 【LCB00254】绝缘垫.sldprt28.51K
92软件图标3 【LCB00255】绝缘套.sldprt29.55K
93软件图标3 【LCC00011】按钮帽.sldprt44.01K
94软件图标3 【LDC00005】AC380V标牌.sldprt239.62K
95软件图标3 【TSM11425】插头.sldprt37.11K
96软件图标4 【ZAD00001】双头点焊机(新）.sldasm10.05M
97软件图标3 一片式球阀(蝶形手柄)BTD-1R3／８.sldprt59.7K
98软件图标3 三通TB3／８.sldprt38.44K
99软件图标3 上导电板1.sldprt58.99K
100软件图标3 上导电板2.sldprt41.6K
101软件图标3 上支架.sldprt46.58K
102软件图标3 上支架加强板.sldprt29.5K
103软件图标3 上支架加强板2.sldprt29.84K
104软件图标3 上电极握杆.SLDPRT117.8K
105软件图标3 下导电板.sldprt51.99K
106软件图标3 下支架.sldprt39.73K
107软件图标3 下支架加强筋_Default_按加工_.sldprt34.19K
108软件图标3 二片式球阀BT-2F3／４.sldprt63.24K
109软件图标3 六角卜申HB1X3／4.sldprt37.58K
110软件图标3 六角塞头HP3／4.sldprt35.43K
111软件图标3 六角头螺栓GB5783M6X30.sldprt38.91K
112软件图标3 六角头螺栓GB5783M6X50_六角头螺栓GB5783M6X50.sldprt39.19K
113软件图标3 六角头螺栓GB5783M8X50.sldprt38.41K
114软件图标3 六角头螺栓R5781M10X25.sldprt35.49K
115软件图标3 六角头螺栓R5781M10X30.sldprt36.25K
116软件图标3 六角头螺栓R5781M12X35.sldprt35.81K
117软件图标3 六角头螺栓R5781M12X40.sldprt35.28K
118软件图标3 六角头螺栓R5781M12X45.sldprt35.64K
119软件图标3 六角头螺栓R5781M12X60.sldprt35.62K
120软件图标3 六角头螺栓R5781M8X40.sldprt35.51K
121软件图标3 六角薄螺母 GB6172.1M16.sldprt34.25K
122软件图标3 六角螺母 R6170M10_default.sldprt34.5K
123软件图标3 六角螺母 R6170M12_default.sldprt33.9K
124软件图标3 六角螺母 R6170M16_default.sldprt33.7K
125软件图标3 六角螺母 R6170M20_default.sldprt33.88K
126软件图标3 六角螺母 R6170M5_default.sldprt33.83K
127软件图标3 六角螺母 R6170M8_default.sldprt33.85K
128软件图标3 内六角圆柱头螺钉 GB70.1M12X30.sldprt36.75K
129软件图标3 内六角圆柱头螺钉 GB70.1M4X30_GB70.1M4X30.sldprt37.01K
130软件图标3 内六角圆柱头螺钉R70M8X40.sldprt37.6K
131软件图标3 内六角圆柱头螺钉（不锈钢） GB70.1 M5X25Ｂ_Default·.sldprt36.09K
132软件图标4 减压阀AR30-03BG-A_AR30-03BG-A.sldasm23.79K
133软件图标3 前面护罩.sldprt34.43K
134软件图标3 十字槽沉头螺钉R819M3X8.sldprt37.5K
135软件图标3 十字槽盘头自攻螺钉 R845ST3X14F.sldprt38.4K
136软件图标3 十字槽盘头螺钉R818M4X10.sldprt39.06K
137软件图标3 十字槽盘头螺钉R818M5X10.sldprt38.44K
138软件图标4 双倍力气缸CY70-63.sldasm23.92K
139软件图标3 吊环螺钉 R825M20.sldprt88.2K
140软件图标3 复件 AR30-03BG-A_AR3015AA Body^减压阀AR30-03BG-A_30.sldprt132.91K
141软件图标3 复件 AR30-03BG-A_AR3015AA Gauge^减压阀AR30-03BG-A_30.sldprt32.63K
142软件图标3 复件 AR30-03BG-A_AR3015AA Setnut^减压阀AR30-03BG-A_30B.sldprt61.36K
143软件图标3 复件 AR30-03BG-A_Port Plug^减压阀AR30-03BG-A_.125 NPT.sldprt36.34K
144软件图标3 复件 AS2301F-02-10S_AS3054 Body^速度控制阀AS2301F-02-10S_23-02-10.sldprt57.71K
145软件图标3 复件 AS2301F-02-10S_AS3054 Uni Arm^速度控制阀AS2301F-02-10S_2-02-10.sldprt45.39K
146软件图标3 复件 CY70-63活塞杆^双倍力气缸CY70-63.sldprt31.89K
147软件图标3 复件 CY70-63缸桶^双倍力气缸CY70-63.sldprt39.27K
148软件图标3 复件 SY9120-5LZD-02_MAN-OP_Blue^5通先导式电磁阀SY9120-5LZD-02_PLS.sldprt31.99K
149软件图标3 复件 SY9120-5LZD-02_SY100-30^复件 SY9120-5LZD-02_V100_5通先导式电磁阀SY9120-5LZD-02_Std.sldprt50.76K
150软件图标3 复件 SY9120-5LZD-02_SY9000 End Plate^5通先导式电磁阀SY9120-5LZD-02_SingleA.sldprt44.05K
151软件图标3 复件 SY9120-5LZD-02_SY9000 End Plate^5通先导式电磁阀SY9120-5LZD-02_SingleB.sldprt38.72K
152软件图标3 复件 SY9120-5LZD-02_SY9000 Top Plate^5通先导式电磁阀SY9120-5LZD-02.sldprt80.59K
153软件图标3 复件 SY9120-5LZD-02_SY9000Valve Body^5通先导式电磁阀SY9120-5LZD-02_20.sldprt131.54K
154软件图标3 复件 SY9120-5LZD-02_SY91822Fittings^5通先导式电磁阀SY9120-5LZD-02_4000-50A-02.sldprt29.75K
155软件图标3 复件 SY9120-5LZD-02_V100 Cover^复件 SY9120-5LZD-02_V100_5通先导式电磁阀SY9120-5LZD-02_L.sldprt51.9K
156软件图标4 复件 SY9120-5LZD-02_V100^5通先导式电磁阀SY9120-5LZD-02_V111-5L.sldasm22.25K
157软件图标3 复件 SY9120-5LZD-02_V100^复件 SY9120-5LZD-02_V100_5通先导式电磁阀SY9120-5LZD-02_1.sldprt52.52K
158软件图标3 复件 复件 左按钮盒^【ZAD00001】双头点焊机.sldprt333.42K
159软件图标3 复件 平垫圈^双倍力气缸CY70-63.sldprt29.02K
160软件图标3 复件 弹簧垫圈^双倍力气缸CY70-63.sldprt29.91K
161软件图标3 复件 螺母^双倍力气缸CY70-63.sldprt32.73K
162软件图标3 大平垫圈 GB96.1D16.sldprt28.8K
163软件图标3 对丝HN3／4.sldprt38.51K
164软件图标3 对丝HN3／８.sldprt49.82K
165软件图标3 小六角特扁细牙螺母 R808M10X1.0_default.sldprt34.78K
166软件图标3 平垫圈 GB95D16.sldprt28.62K
167软件图标3 平垫圈 R95D10.sldprt29.11K
168软件图标3 平垫圈 R95D12.sldprt29.28K
169软件图标3 平垫圈 R95D20.sldprt28.77K
170软件图标3 平垫圈 R95D5.sldprt29.39K
171软件图标3 平垫圈 R95D6.sldprt29.63K
172软件图标3 平垫圈 R95D8.sldprt28.58K
173软件图标3 平头铆钉 R109D6X14.sldprt31.29K
174软件图标3 底座加强板.sldprt34.4K
175软件图标3 底座加强板2.sldprt30.05K
176软件图标3 弯头 KQ2L10-02AS.sldprt40.18K
177软件图标3 弯头 KQ2L12-02AS.sldprt38.26K
178软件图标3 弯头 KQ2L12-03AS.sldprt40.3K
179软件图标3 弹簧垫圈 GB93D6.sldprt29.87K
180软件图标3 弹簧垫圈 R93D10.sldprt29.37K
181软件图标3 弹簧垫圈 R93D12.sldprt30.5K
182软件图标3 弹簧垫圈 R93D16.sldprt29.87K
183软件图标3 弹簧垫圈 R93D5.sldprt30.39K
184软件图标3 弹簧垫圈 R93D6.sldprt29.81K
185软件图标3 弹簧垫圈 R93D8.sldprt30.16K
186软件图标3 微动开关 D3V-16-1C25.sldprt55.77K
187软件图标3 扣式塞头 HP-22.sldprt59.83K
188软件图标3 拉板_Default_按加工_.sldprt34.06K
189软件图标3 按钮座 MSB50103.sldprt34.79K
190软件图标3 插座组件 MT25B2P.sldprt43.72K
191软件图标3 支架前板.sldprt32.63K
192软件图标3 支架前板_1.sldprt32.95K
193软件图标3 支架加强板.sldprt29.54K
194软件图标4 气路总成.sldasm49.73K
195软件图标4 水管总成.sldasm24.23K
196软件图标3 水管接头HON３／４.sldprt40.27K
197软件图标3 水管接头HON３／８.sldprt43.37K
198软件图标3 流量计 LZT-1002M-V.sldprt165.47K
199软件图标3 电极帽CT1623-A.sldprt31.32K
200软件图标3 电流互感器LYB-3.sldprt49.75K
201软件图标3 电磁阀安装架.sldprt38.96K
202软件图标3 电脑控制器 KCT01.sldprt164.43K
203软件图标3 盖板.sldprt32.75K
204软件图标3 直通接头 KQ2H10-02AS.sldprt38.56K
205软件图标3 直通接头 KQ2H10-03AS.sldprt37.49K
206软件图标3 直通接头 KQ2H12-04AS.sldprt37.76K
207软件图标3 碳钢单管夹 SXGJX1C-8.sldprt35.96K
208软件图标3 空气过滤器AF30-03B-A.sldprt115.07K
209软件图标3 穿线孔 SG12A.sldprt31.16K
210软件图标3 组合密封垫圈 JB982-20_default.sldprt35.32K
211软件图标3 组合密封垫圈 JB982-22_default.sldprt34.46K
212软件图标3 组合螺钉 R9074.17M6X20D18_default.sldprt41.73K
213软件图标3 组合螺钉 R9074.17M6X20_default.sldprt42.22K
214软件图标3 组合螺钉 R9074.17M6X25_default.sldprt41.47K
215软件图标3 组合螺钉 R9074.17M6X30_default.sldprt41.84K
216软件图标3 组合螺钉 R9074.17M8X20_default.sldprt41.47K
217软件图标3 组合螺钉 R9074.17M8X25D24_default.sldprt42.12K
218软件图标3 组合螺钉 R9074.17M8X25_default.sldprt43.03K
219软件图标3 组合螺钉 R9074.17M8X30_default.sldprt42.29K
220软件图标3 组合螺钉 R9074.4M4X10.sldprt40.67K
221软件图标3 组合螺钉 R9074.4M5X16.sldprt39.83K
222软件图标3 组合螺钉 R9074.4M5X8.sldprt40.45K
223软件图标3 绝缘板3.sldprt32.38K
224软件图标3 薄型消声器AN20-02.sldprt37.16K
225软件图标3 螺杆.sldprt29.36K
226软件图标3 过渡导电板.sldprt41.86K
227软件图标4 速度控制阀AS2301F-02-10S_AS2301F-02-10S.sldasm22.26K
228软件图标3 钢丝卡箍 WHB18FJ.sldprt89.75K
229软件图标3 钢丝卡箍 WHB22FJ.sldprt92.58K
230软件图标3 钢丝卡箍 WHB28FJ.sldprt97.74K
231软件图标3 铭牌安装板.sldprt31.55K
232软件图标3 零件1^【BIA00029】脚踏开关组装.sldprt40.6K
