移栽机械手
图纸描述

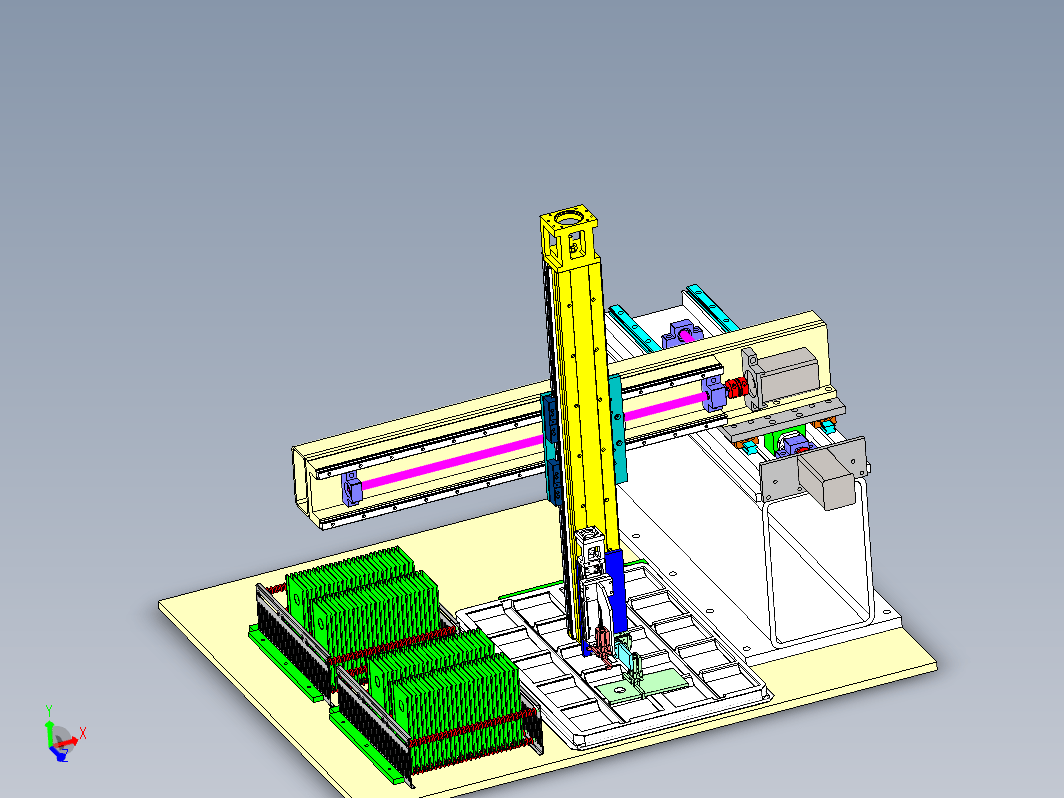

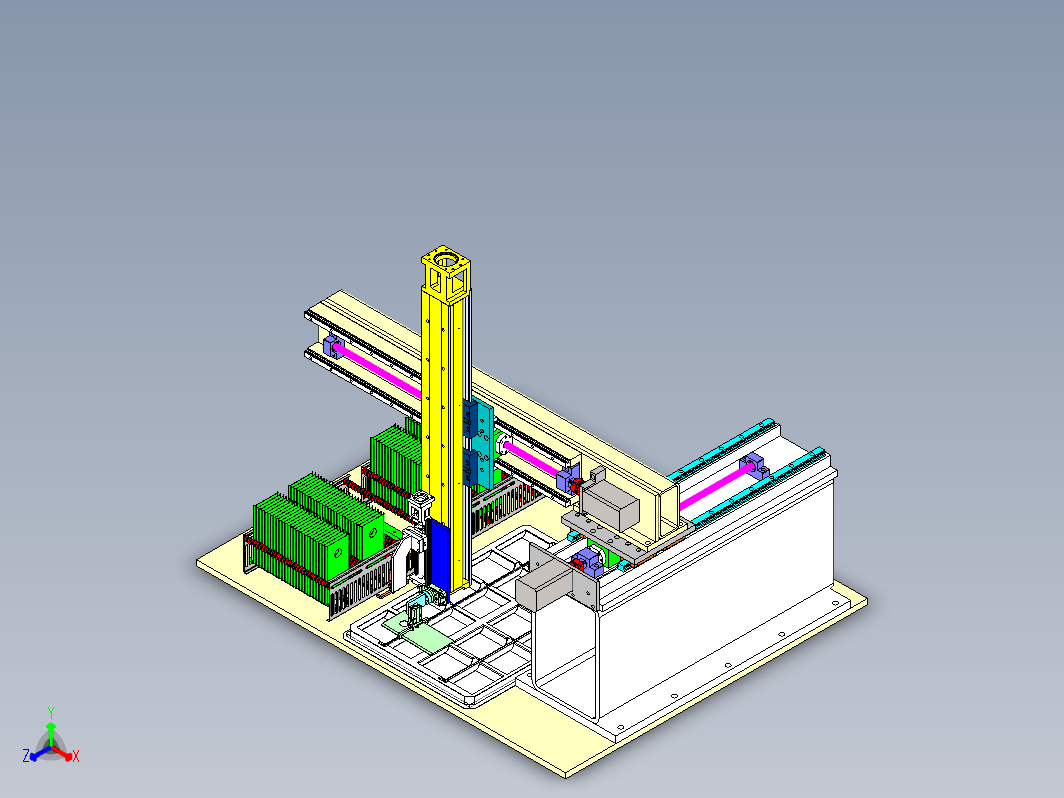

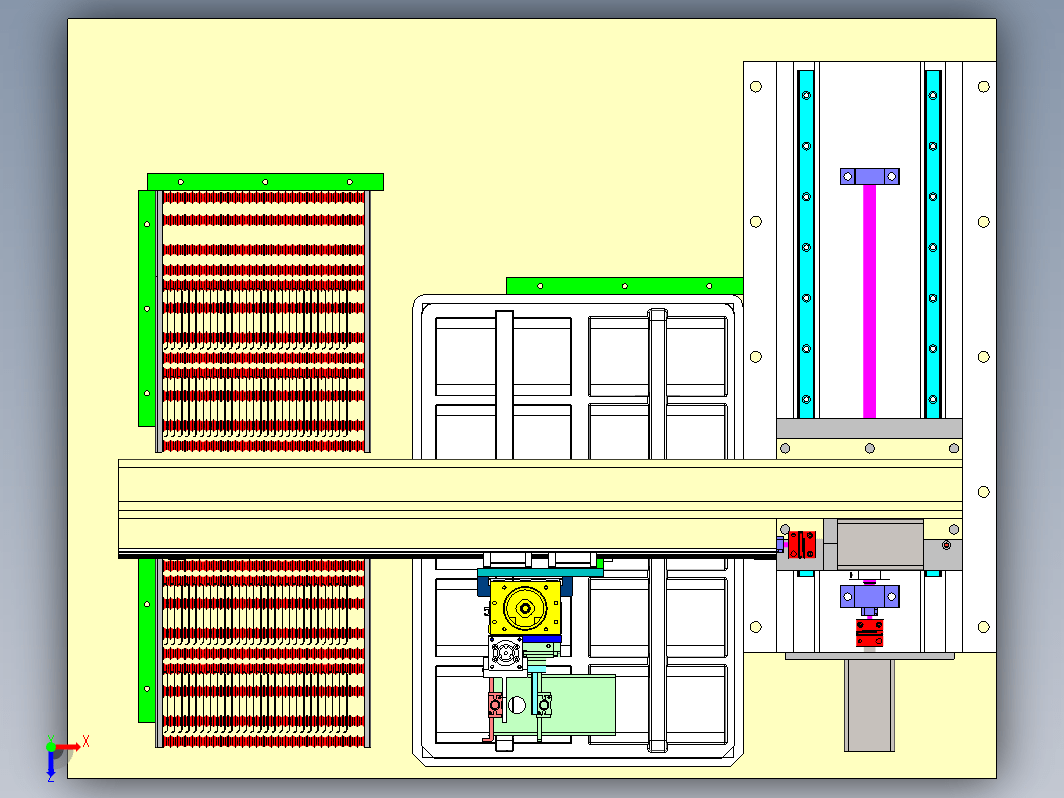

移栽机械手图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小13.97M，共计106个文件，包含3D图纸和2D图纸，图纸主格式为sldprt、sldasm、dwg、STEP，使用Solidworks 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。本装置适用于小片玻璃如车载玻璃、手机玻璃的搬运，转篮等移栽。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665352
文件大小：13.97M
所需金币：10
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、dwg、STEP
软件版本：Solidworks 2018
作者
打铁
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HI_KK40AC-801-L100-1-C-F1-S0-001 | 105.0K |
| 2 | HI_KK40AC-801-L100-1-C-F1-S0-002.sldprt | 55.41K |
| 3 | HI_KK40AC-801-L100-1-C-F1-S0-003.sldprt | 58.5K |
| 4 | HI_KK40AC-801-L100-1-C-F1-S0-004.sldprt | 57.0K |
| 5 | HI_KK40AC-801-L100-1-C-F1-S0-006.sldprt | 52.0K |
| 6 | X向导轨座底板.SLDPRT | 180.11K |
| 7 | Y向电机安装座.SLDPRT | 94.14K |
| 8 | Y向臂.SLDPRT | 167.55K |
| 9 |  Y向装配.SLDASM | 348.95K |
| 10 | Z向手指气缸座.SLDPRT | 84.4K |
| 11 | 伺服电机HG-KR23J.SLDPRT | 98.54K |
| 12 | 吊装装配图.SLDASM | 153.44K |
| 13 | 吸塑盒.SLDPRT | 801.81K |
| 14 | 夹爪.SLDPRT | 115.12K |
| 15 | 夹爪垫片.SLDPRT | 73.06K |
| 16 | 夹短边装配图.SLDASM | 152.03K |
| 17 | 夹长边装配图.SLDASM | 166.33K |
| 18 | 定位块.SLDPRT | 71.05K |
| 19 | HFT25X40S(0).sldasm | 120.39K |
| 20 | HFT25X40S(0)_dummy.sldprt | 29.42K |
| 21 | HFT25X40S_body.sldprt | 165.39K |
| 22 | HFT25X40S_rod.sldprt | 169.83K |
| 23 |  宽型气爪HFT25X40S.dwg | 229.27K |
| 24 | HI_LCP02-16-10-L540-F15-P6.sldprt | 70.08K |
| 25 | HI_LCP02-16-10-L540-F15-P6_2.sldprt | 33.02K |
| 26 | LCP02-16-10-L540-F15-P6.SLDASM | 87.05K |
| 27 |  LCP02-16-10-L540-F15-P6.stp | 76.8K |
| 28 | HI_LCP02-16-10-L740-F15-P6.sldprt | 29.36K |
| 29 | HI_LCP02-16-10-L740-F15-P6_2.sldprt | 33.21K |
| 30 | LCP02-16-10-L740-F15-P6.SLDASM | 85.55K |
| 31 | LCP02-16-10-L740-F15-P6.stp | 76.8K |
| 32 | 丝杆螺母座LFF02-1610-H28.SLDPRT | 83.25K |
| 33 | 丝杆轴承座固定端LEB23-12.SLDPRT | 132.88K |
| 34 | 丝杆轴承座固定端LEB23-15.SLDPRT | 203.57K |
| 35 | 方形丝杆轴承座LEB31-12.SLDPRT | 103.27K |
| 36 | 方形丝杆轴承座LEB31-15.SLDPRT | 138.98K |
| 37 | HI_IAS03-24-b 24 1000.sldprt | 163.72K |
| 38 | HI_IAS03-24-c 24 1000.sldprt | 55.87K |
| 39 | 直线导轨IAS03-H24-L1000.SLDASM | 118.48K |
| 40 | HI_IAS03-28-b 28 600.sldprt | 51.67K |
| 41 | HI_IAS03-28-c 28 600.sldprt | 137.6K |
| 42 | IAS03-H28-L600.sldasm | 113.85K |
| 43 | 镜向HI_IAS03-28-c 28 600.sldpr | 102.91K |
| 44 | 镜向IAS03-H28-L600.sldasm | 21.8K |
| 45 | HI_KK40AC-801-L150-1-C-F1-S0-001 | 96.66K |
| 46 | HI_KK40AC-801-L150-1-C-F1-S0-002.sldprt | 71.77K |
| 47 | HI_KK40AC-801-L150-1-C-F1-S0-003.sldprt | 47.27K |
| 48 | HI_KK40AC-801-L150-1-C-F1-S0-004.sldprt | 46.31K |
| 49 | HI_KK40AC-801-L150-1-C-F1-S0-005.sldprt | 55.24K |
| 50 | HI_KK40AC-801-L150-1-C-F1-S0-006.sldprt | 40.36K |
| 51 | 小引动器KK40AC-801-L150-1-C-F1.SLDASM | 252.79K |
| 52 | 小引动器KK40AC-801-L150-1-C-F1.stp | 673.67K |
| 53 | HI_KK40AC-801-L100-1-C-F1-S0-001 | 105.5K |
| 54 | HI_KK40AC-801-L100-1-C-F1-S0-002.sldprt | 83.0K |
| 55 | HI_KK40AC-801-L100-1-C-F1-S0-003.sldprt | 58.5K |
| 56 | HI_KK40AC-801-L100-1-C-F1-S0-004.sldprt | 57.0K |
| 57 | HI_KK40AC-801-L100-1-C-F1-S0-005.sldprt | 39.42K |
| 58 | HI_KK40AC-801-L100-1-C-F1-S0-006.sldprt | 52.0K |
| 59 | HI_KY46-1510-A-L740-H-0-1-40-002.sldprt | 287.15K |
| 60 | HI_KY46-1510-A-L740-H-0-1-40-005.sldprt | 45.33K |
| 61 | HI_KY46-1510-B-L740-H-1-1-40-001.sldprt | 313.7K |
| 62 | HI_KY46-1510-B-L740-H-1-1-40-002.sldprt | 285.42K |
| 63 | HI_KY46-1510-B-L740-H-1-1-40-006.sldprt | 122.99K |
| 64 | HI_KY46-1510-B-L740-H-1-1-40-007.sldprt | 112.33K |
| 65 | KK40AC-801-L100-1-C-F1.stp | 658.87K |
| 66 | 回转气缸安装板.SLDPRT | 46.5K |
| 67 | 引动器KK40AC-801-L100-1-C-F1.SLDASM | 190.62K |
| 68 | 引动器KY46-1510-B-L740-H-1-01-40.SLDASM | 390.95K |
| 69 | 手机玻璃.SLDPRT | 77.79K |
| 70 | 手机玻璃装配体.SLDASM | 1.42M |
| 71 | 桌面.SLDPRT | 58.83K |
| 72 | 梯形车载玻璃.SLDPRT | 57.59K |
| 73 | HFK16(CL).sldasm | 154.91K |
| 74 | HFK16(CL)_dummy.sldprt | 26.57K |
| 75 | HFZ16(CL)_body.sldprt | 255.25K |
| 76 | HFZ16(CL)_fl.sldprt | 79.12K |
| 77 | HFZ16(CL)_fr.sldprt | 80.47K |
| 78 | 气动手指HFK16.dwg | 224.59K |
| 79 | 气爪板.SLDPRT | 76.55K |
| 80 | 气爪连接条.SLDPRT | 137.91K |
| 81 | 24+().sldasm | 245.49K |
| 82 | HRQ2()_dummy.sldprt | 26.88K |
| 83 | HRQ2_body.sldprt | 407.73K |
| 84 | HRQ2_table.sldprt | 158.84K |
| 85 | 气爪座.SLDPRT | 92.22K |
| 86 | HFK10-B(CL)_dummy.sldprt | 25.95K |
| 87 | HFK10B(CL) - Z向.sldasm | 133.41K |
| 88 | HFK10B(CL).sldasm | 143.99K |
| 89 | HFZ10(CL)_body.sldprt | 224.93K |
| 90 | HFZ10-B-B(CL)_fl.sldprt | 80.76K |
| 91 | HFZ10-B-B(CL)_fr.sldprt | 80.85K |
| 92 | 手机玻璃夹爪 - Z向.SLDPRT | 90.63K |
| 93 | 手机玻璃夹爪.SLDPRT | 76.77K |
| 94 | 镜向手机玻璃夹爪 - Z向.SLDPRT | 51.0K |
| 95 | 镜向手机玻璃夹爪.SLDPRT | 49.09K |
| 96 | 气缸安装座.SLDPRT | 79.87K |
| 97 | 电机安装板X向.SLDPRT | 84.42K |
| 98 | 移动板X向.SLDPRT | 147.07K |
| 99 | 移动板Y向.SLDPRT | 135.19K |
| 100 | 联轴器DBH01-D32-d8-e8.SLDPRT | 153.31K |
| 101 | 蝶形螺母M4.SLDPRT | 139.56K |
| 102 | 车载玻璃500X200X1.8.SLDPRT | 59.97K |
| 103 | 车载玻璃装配体.SLDASM | 1.07M |
| 104 | 钢化架档条.SLDPRT | 386.48K |
| 105 | 钢化架档条轴.SLDPRT | 53.12K |
| 106 | 长夹爪.SLDPRT | 111.25K |
