20.5米全封闭地轨搭配负载210kg机器人
图纸描述

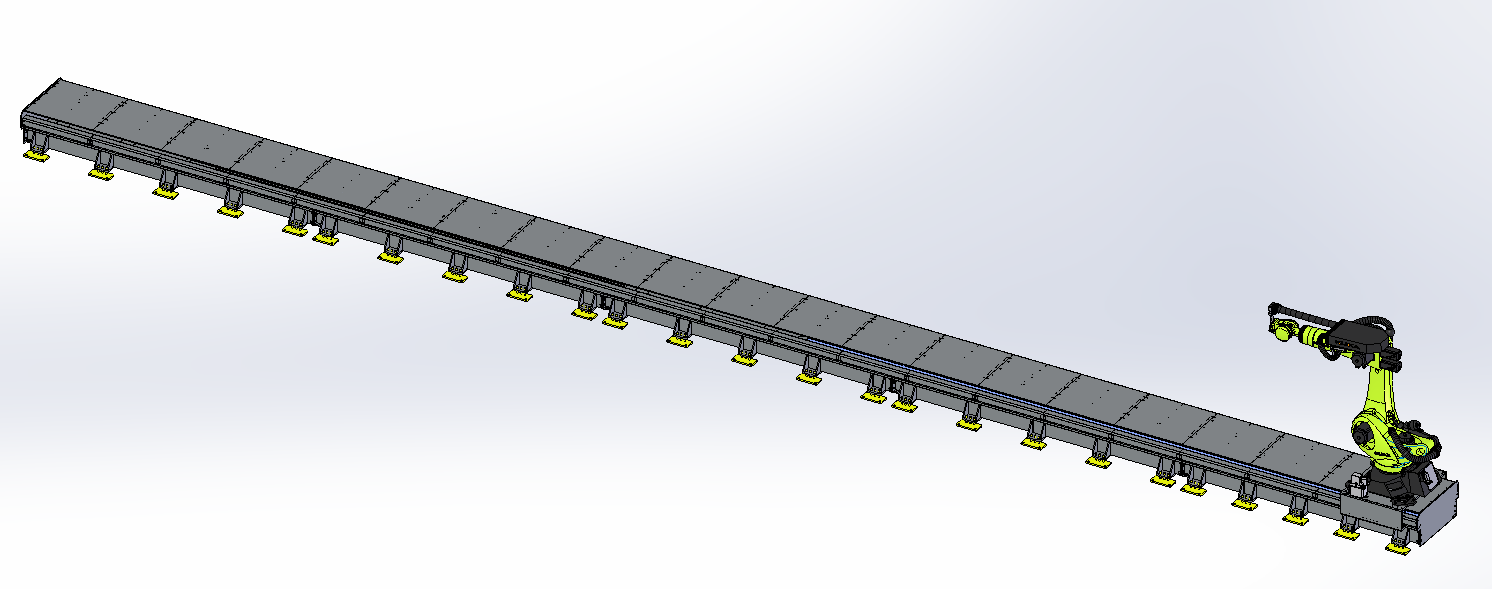

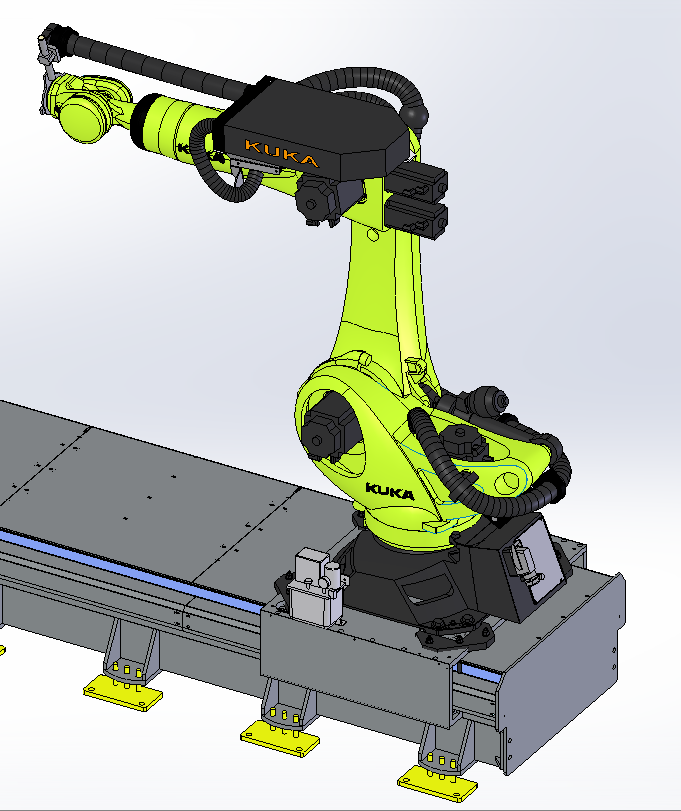

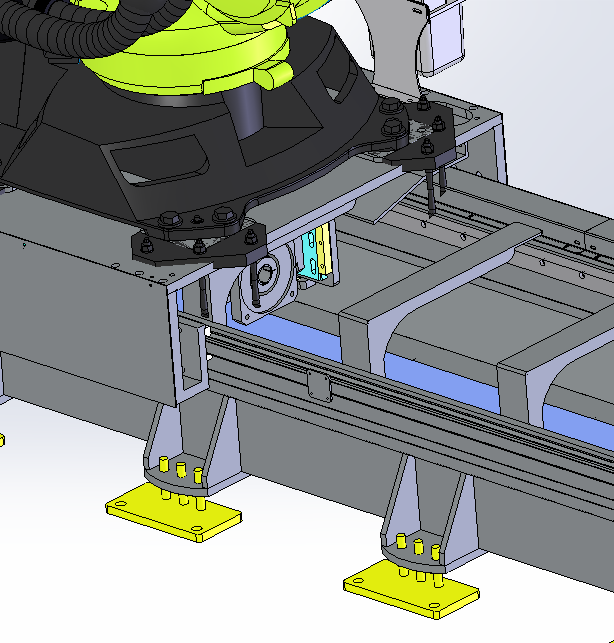

20.5米全封闭地轨搭配负载210kg机器人图纸下载，该图纸类型属于机械设备、工业机器人图纸，图纸大小15.64M，共计48个文件，包含3D图纸，图纸主格式为sldprt、sldasm、STEP，使用Solidworks 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。20.5米全封闭地轨搭配负载210kg机器人行程≥19米，重复定位精度±0.1mm，最高速度1m每s 可用于方案搭建及其设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
月影听风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HS-4-25-40-70_1.sldprt | 26.68K |
| 2 | KR210_R2700_extra_1.sldprt | 3.23M |
| 3 | 供油泵_1.sldprt | 55.35K |
| 4 | 深圳爱工ZAF180-10.stp_1.sldprt | 71.78K |
| 5 | 爱工 减速机座固定板_1.sldprt | 54.38K |
| 6 | 爱工 前封板_1.sldprt | 35.33K |
| 7 | 爱工 左上钣金-2_1.sldprt | 63.35K |
| 8 | 爱工 左上钣金_1.sldprt | 64.34K |
| 9 | 爱工 左上钣金支座_1.sldprt | 41.6K |
| 10 | 爱工 拖链固定板_1.sldprt | 35.18K |
| 11 | 爱工 限位橡胶_1.sldprt | 26.07K |
| 12 | 爱工-毛毡轮4模20齿)_1.sldprt | 62.83K |
| 13 | 爱工-毛毡齿轮安装架_1.sldprt | 40.55K |
| 14 | 爱工-齿条供油系统_1.sldprt | 35.62K |
| 15 | 爱工-齿轮垫圈_1.sldprt | 25.29K |
| 16 | 爱工17米拖链过度件_1.sldprt | 29.72K |
| 17 | 爱工GB- 拖链_1.sldprt | 32.43K |
| 18 | 爱工H-01 底架01_1.sldprt | 386.29K |
| 19 | 爱工H-01 底架02_1.sldprt | 384.11K |
| 20 | 爱工H-01 底架03_1.sldprt | 389.43K |
| 21 | 爱工H-01 底架04_1.sldprt | 384.05K |
| 22 | 爱工H-01 底架05_1.sldprt | 372.35K |
| 23 | 爱工H-06 右滑块连接座_1.sldprt | 76.45K |
| 24 | 爱工H-07 左滑块连接座_1.sldprt | 35.79K |
| 25 | 爱工H-08 上滑台_1.sldprt | 81.35K |
| 26 | 爱工H-09 减速机调节板_1.sldprt | 31.09K |
| 27 | 爱工供油安装台_1.sldprt | 40.02K |
| 28 | 爱工侧面钣金连接板_1.sldprt | 31.18K |
| 29 | 爱工减速机加强固定板_1.sldprt | 34.76K |
| 30 | 爱工减速机压条_1.sldprt | 28.92K |
| 31 | 爱工减速机安装板_1.sldprt | 41.39K |
| 32 |  爱工减速机装配_1.sldasm | 40.21K |
| 33 | 爱工原点传感器E2B-M18KN10-WZ-C1_1.sldprt | 39.41K |
| 34 | 爱工原点安装板 (2)_1.sldprt | 29.93K |
| 35 | 爱工原点感应版_1.sldprt | 31.29K |
| 36 | 爱工右上钣金-2_1.sldprt | 50.98K |
| 37 | 爱工右上钣金_1.sldprt | 53.81K |
| 38 | 爱工地脚板_1.sldprt | 38.59K |
| 39 | 爱工导轨HGR45_1.sldprt | 150.92K |
| 40 | 爱工开关安装板_1.sldprt | 37.04K |
| 41 | 爱工拖链导向槽_1.sldprt | 35.3K |
| 42 | 爱工欧姆龙开关WLCA2_8_N000_1.sldprt | 166.89K |
| 43 | 爱工滑台侧板_1.sldprt | 28.61K |
| 44 | 爱工滑块HGW45(法兰形)_1.sldprt | 230.35K |
| 45 | 爱工线固定板_1.sldprt | 29.72K |
| 46 | 爱工防磨条_1.sldprt | 27.4K |
| 47 | 爱工齿条4模_1.sldprt | 100.67K |
| 48 |  第七轴全封闭20.5米线总成.STEP | 40.71M |
