使用标准单轴机器人传动，针管的XYZ三个方向设置手调精密滑台，对应更换针筒或者更换品种时位置的微调，Z轴使用气缸而没有使用电机，考虑的是在同产品在同一平面点胶，使用气缸可以降低成本，此机构作为一个工站，可用于产品的平面点胶，机构简单，附件有动作图作为参考。

点胶机械手
首页>图纸库>机械设备>自动化设备2024-01-28报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
1
180
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

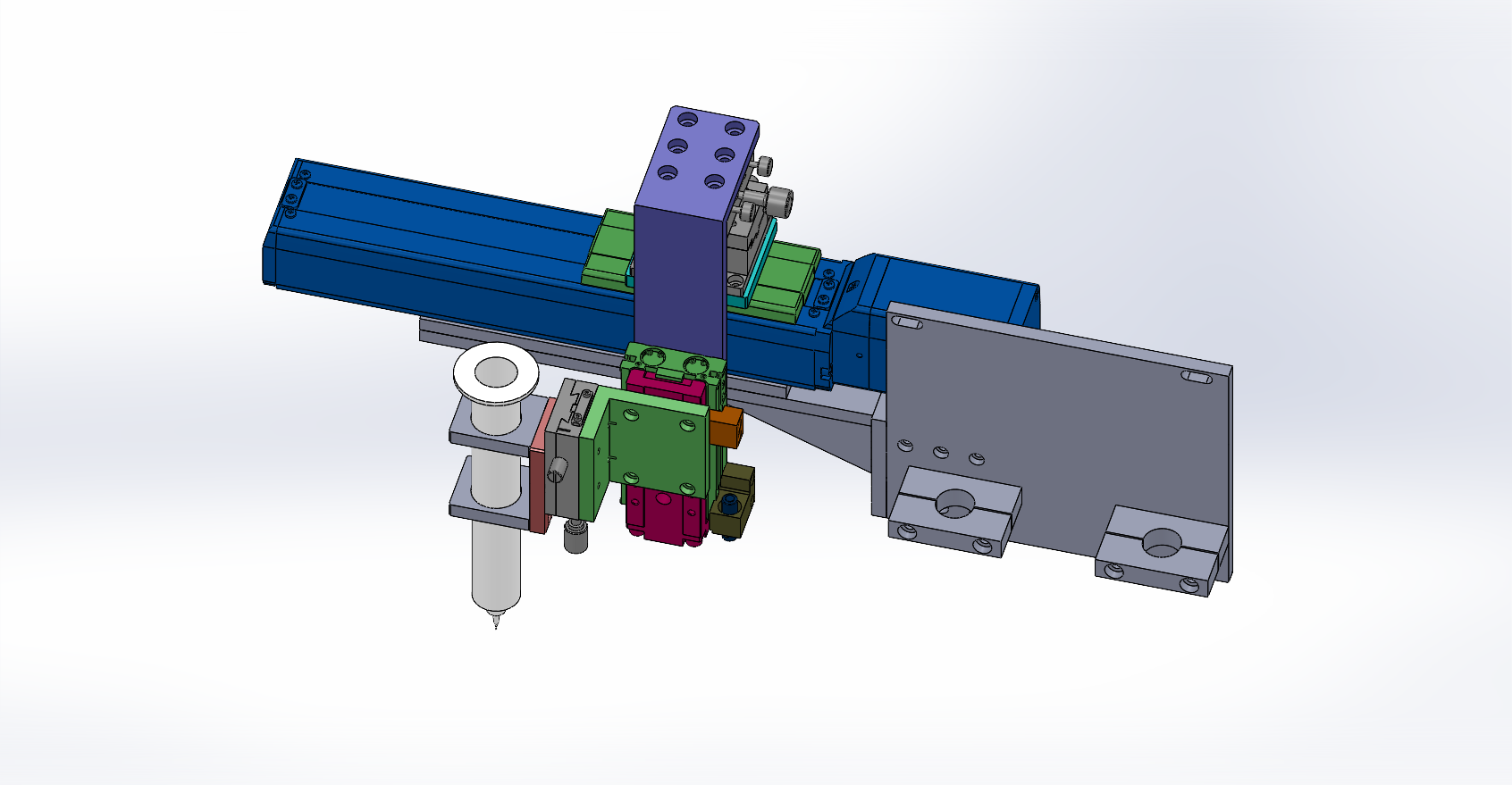

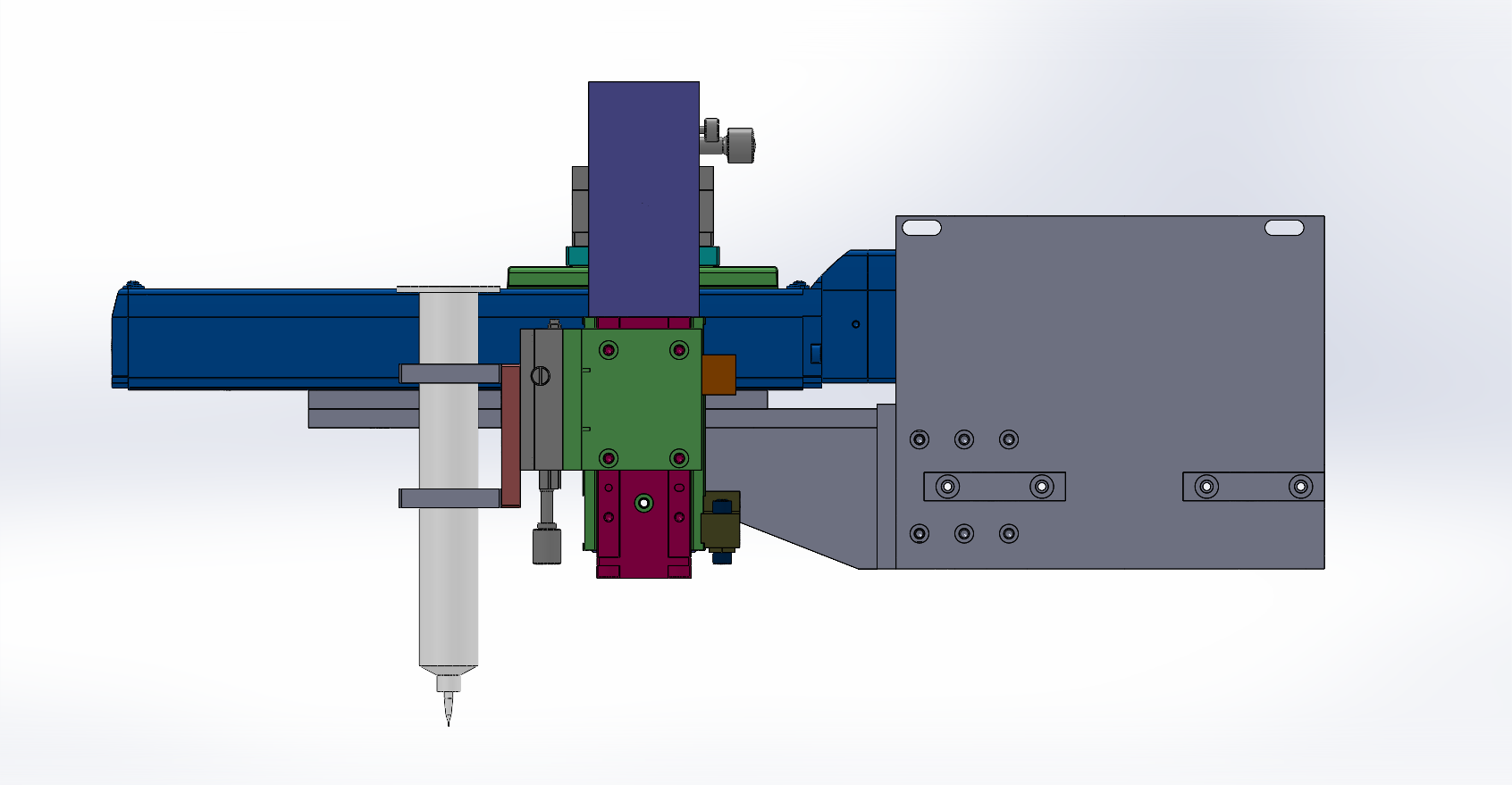

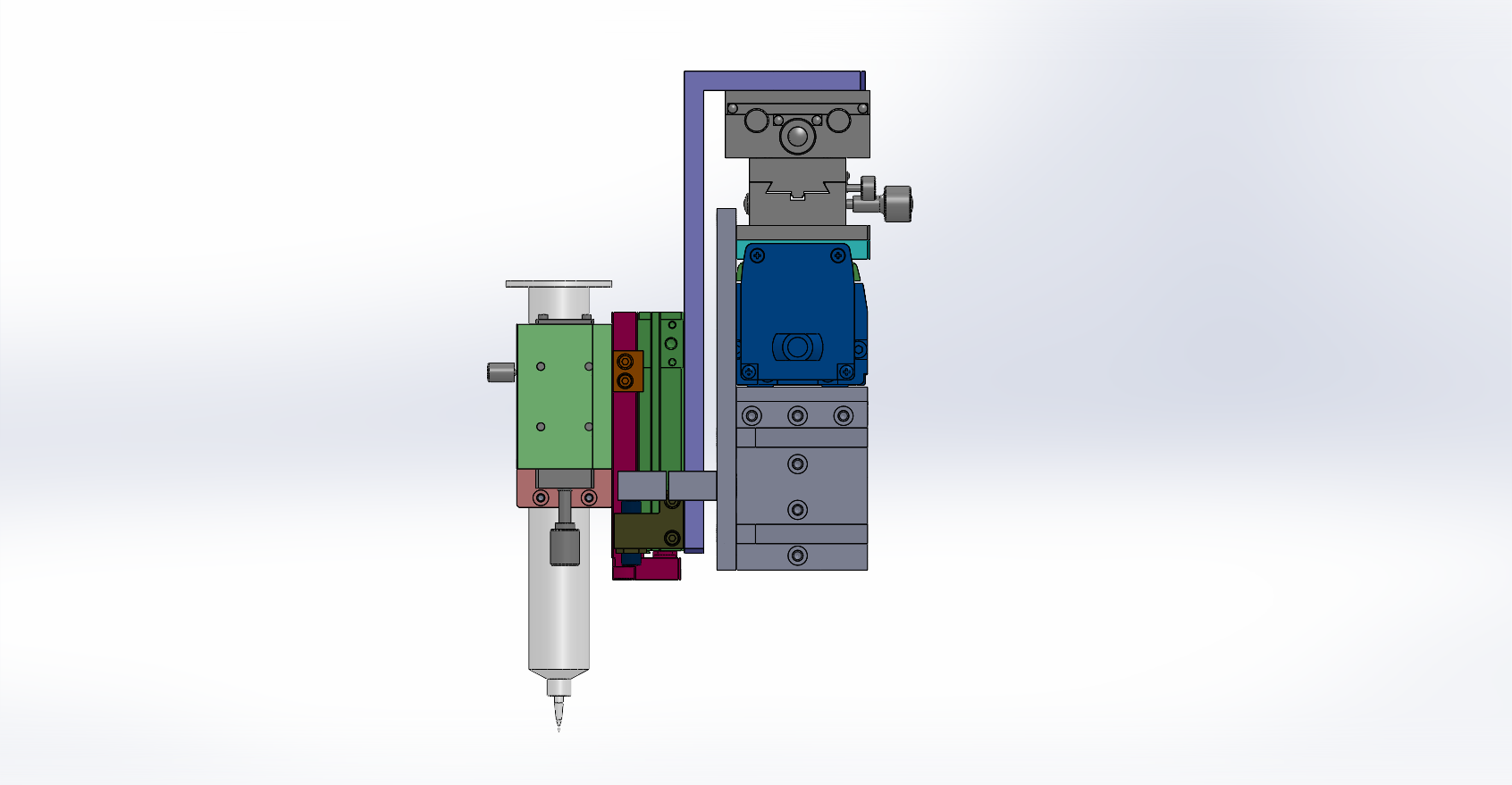

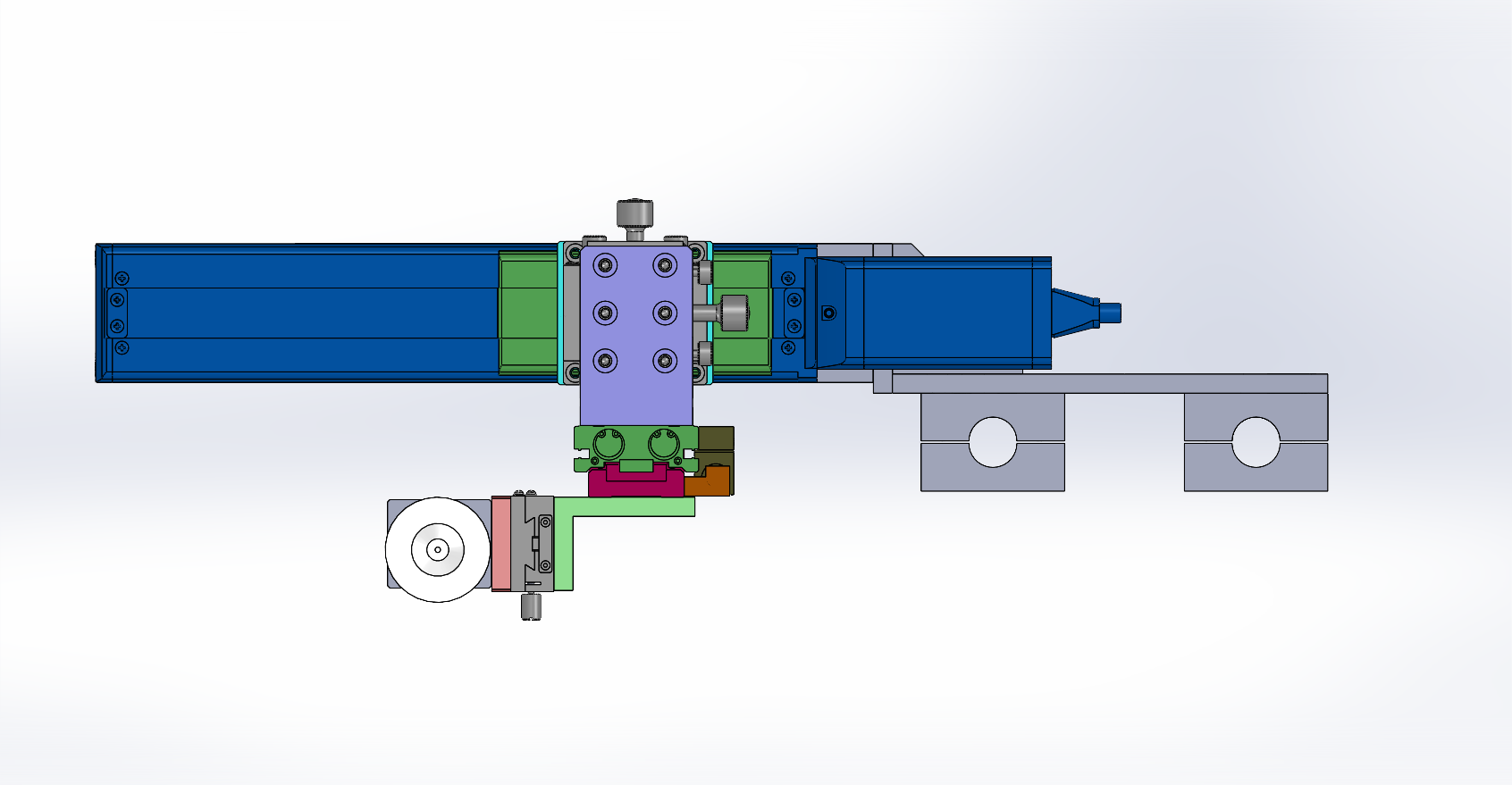

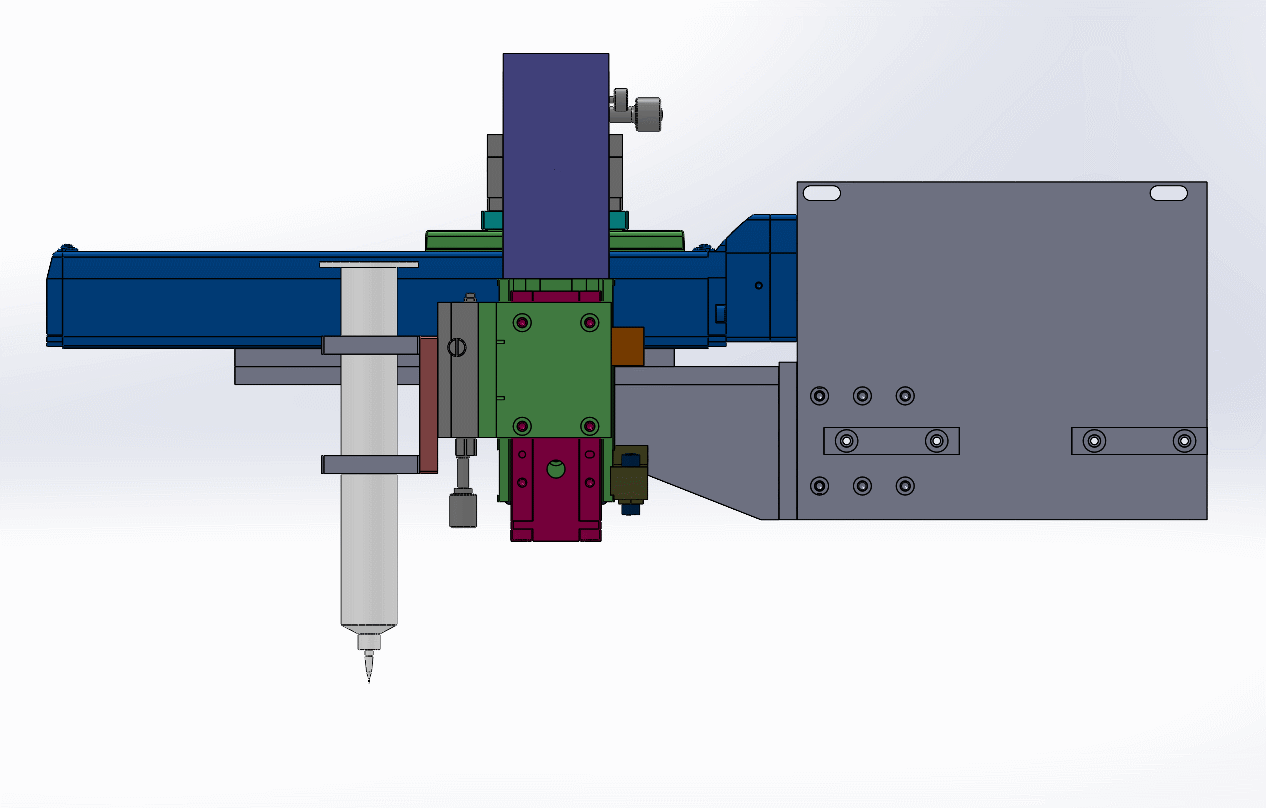

使用标准单轴机器人传动，针管的XYZ三个方向设置手调精密滑台，对应更换针筒或者更换品种时位置的微调，Z轴使用气缸而没有使用电机，考虑的是在同产品在同一平面点胶，使用气缸可以降低成本，此机构作为一个工站，可用于产品的平面点胶，机构简单，附件有动作图作为参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665250
文件大小：6.59M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt、STEP、x_t
软件版本：Solidworks 2020
作者
雪落无声
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 LCR-12-50.SLDASM293.78K
2软件图标3 LCR1.sldprt92.02K
3软件图标3 LCR2.sldprt87.57K
4软件图标3 LCR3.sldprt36.62K
5软件图标3 LCR4.sldprt47.55K
6软件图标3 LCR5.sldprt28.52K
7软件图标3 RCP1.sldprt406.26K
8软件图标3 RCP2.sldprt58.14K
9软件图标4 RCP4.SLDASM275.37K
10软件图标4 XSLC60.sldasm151.56K
11软件图标3 XSLC60_b.sldprt280.51K
12软件图标3 XSLC60_s.sldprt148.48K
13软件图标4 XYDTS60.sldasm204.99K
14软件图标3 XYDTS_60_p.sldprt74.67K
15软件图标3 XYDTS_60_x_b.sldprt122.42K
16软件图标3 XYDTS_60_x_s.sldprt119.48K
17软件图标3 XYDTS_60_y_b.sldprt123.61K
18软件图标3 XYDTS_60_y_s.sldprt119.02K
19软件图标3 XYDTS_x_k.sldprt84.98K
20软件图标3 XYDTS_y_k.sldprt85.69K
21软件图标3 xslc_SCB4_5.sldprt84.78K
22软件图标28 单轴点胶机机手机构说明.txt0.37K
23软件图标3 板1.SLDPRT149.62K
24软件图标3 板10.SLDPRT97.5K
25软件图标3 板11.SLDPRT101.26K
26软件图标3 板12.SLDPRT99.06K
27软件图标3 板2.SLDPRT151.3K
28软件图标3 板3.SLDPRT95.27K
29软件图标3 板4.SLDPRT82.32K
30软件图标3 板5.SLDPRT124.75K
31软件图标3 板7.SLDPRT99.52K
32软件图标3 板8.SLDPRT100.22K
33软件图标3 板9.SLDPRT88.95K
34软件图标4 点胶机械手.SLDASM989.02K
35软件图标9 点胶机械手.STEP6.11M
36软件图标13 点胶机械手.x_t2.26M
37软件图标3 部件13.SLDPRT73.88K
38软件图标3 部件14.SLDPRT68.63K
39软件图标3 针筒.SLDPRT74.64K
