气缸取放翻转机构
图纸描述

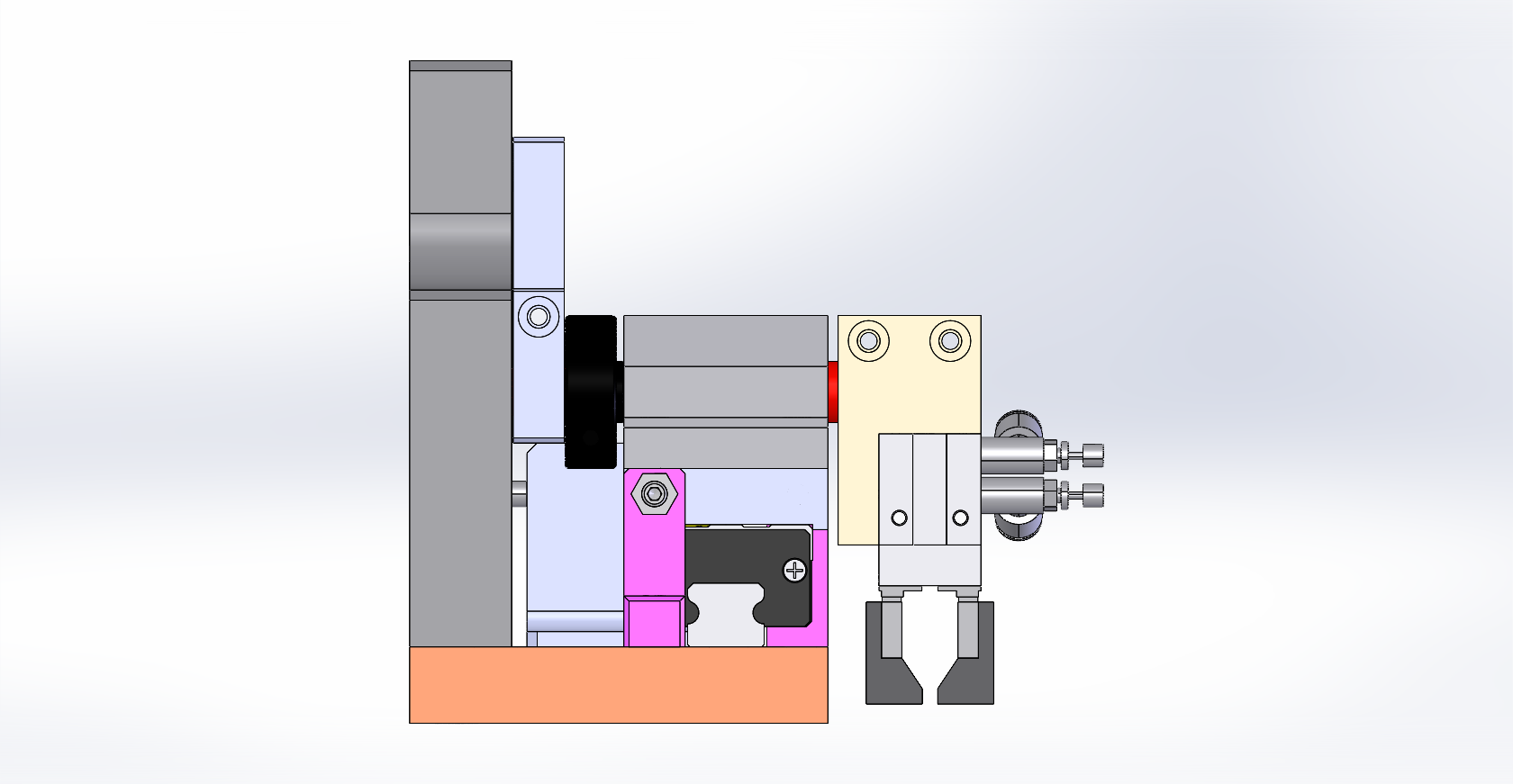

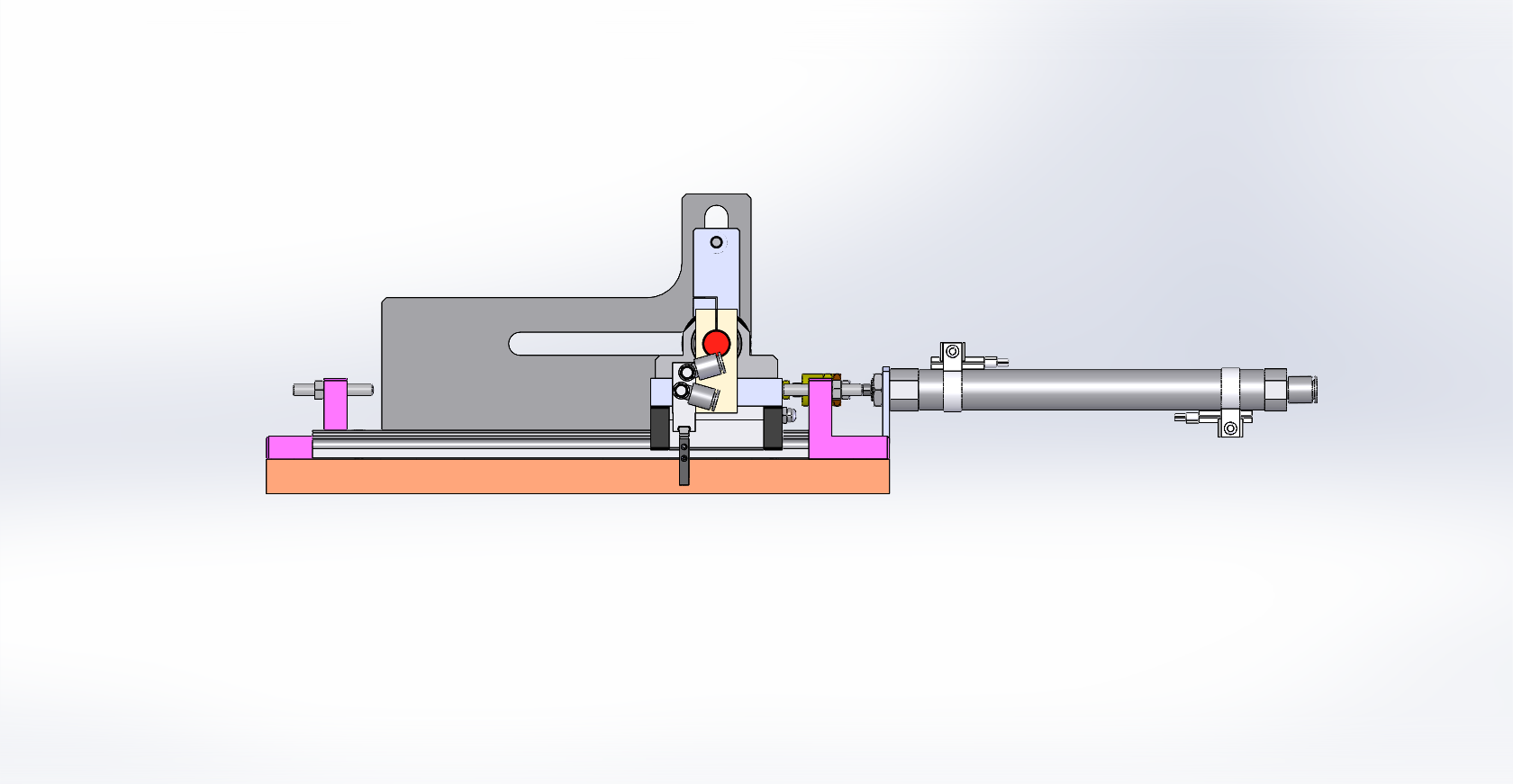

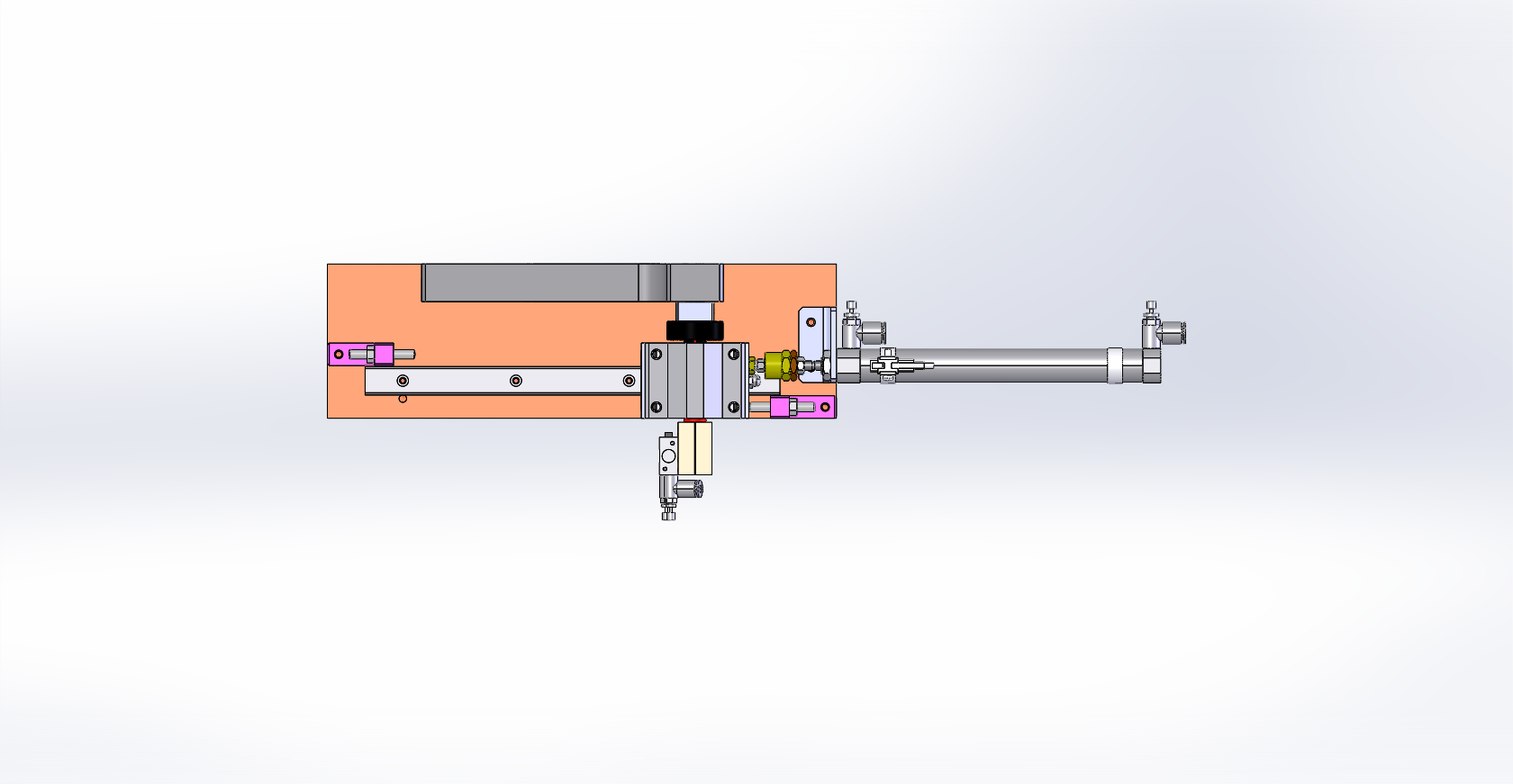

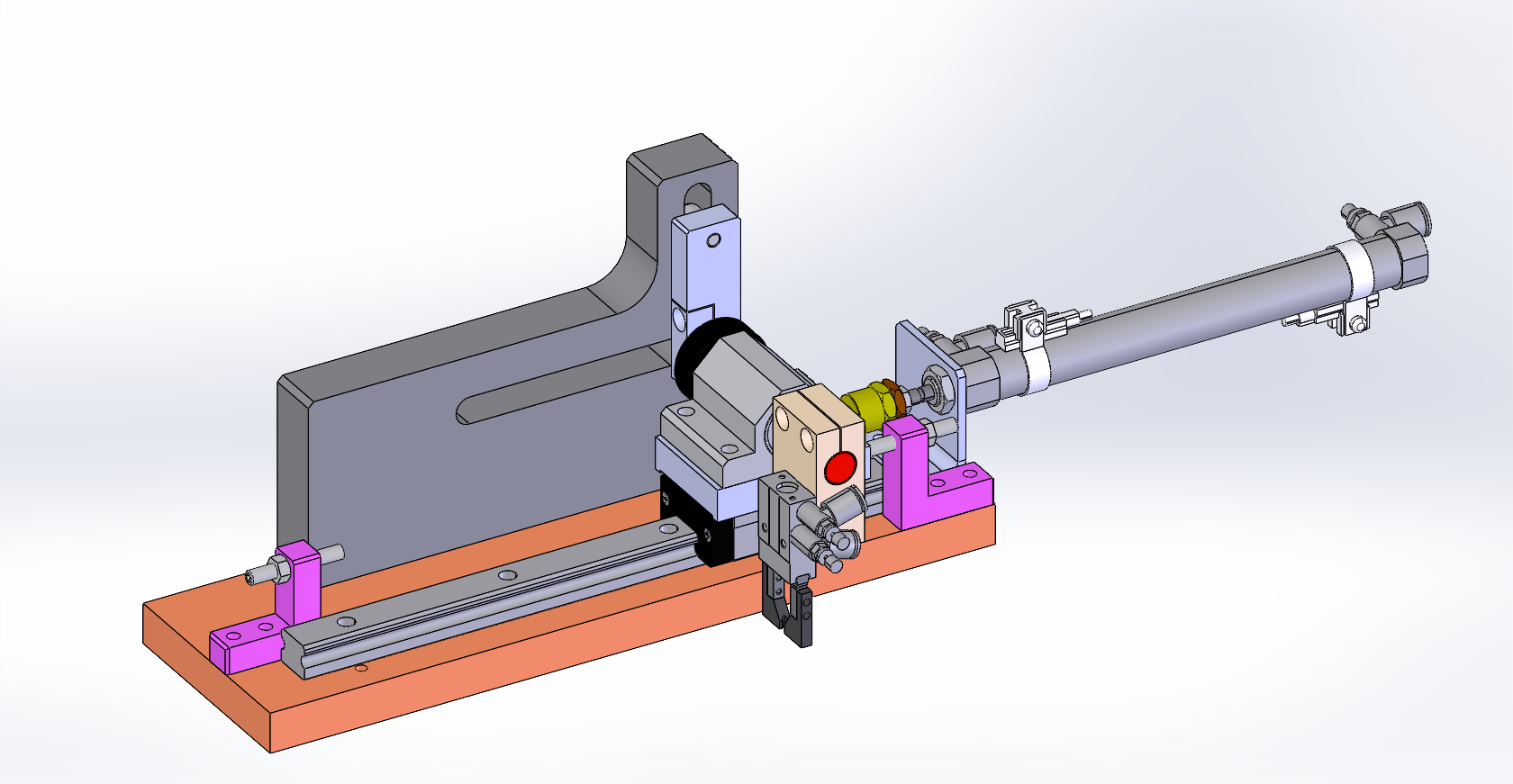

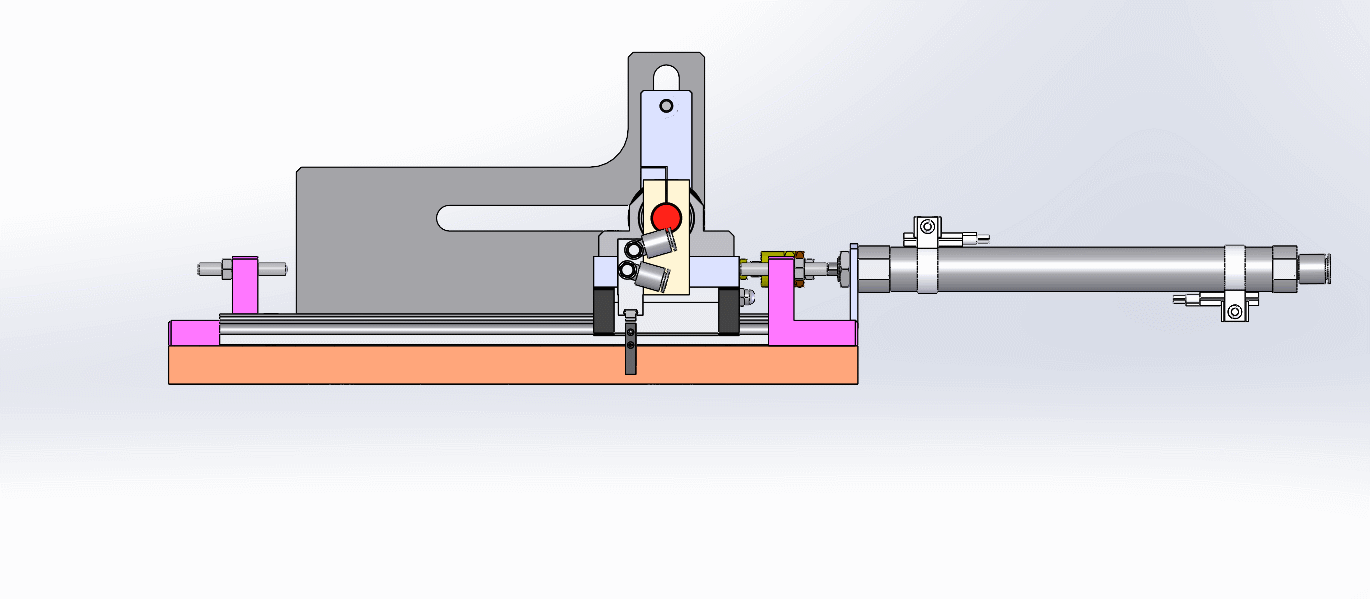

此机构使用凸轮槽约束随动轮运动，使得机构运动在水平移动的同时伴随有旋转运动，实现物料90度旋转，此机构比较简单常见而实用，附件有动作示意图，可以下载参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665244
文件大小：6.86M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、IGES、sldasm、STEP、x_t
软件版本：Solidworks 2020
作者
星海
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10-CDJ2B16-100-M9N_0_0_0_.SLDPRT | 415.03K |
| 2 |  10-CDJ2B16-100-M9N_0_0_0_.igs | 1.2M |
| 3 |  ANBNM4-30.SLDASM | 96.39K |
| 4 | ANBNM5-35.SLDASM | 98.75K |
| 5 | BGHWFB-C6900ZZ-25-15.SLDASM | 263.52K |
| 6 | BGHWFB-C6900ZZ-40-15.SLDASM | 261.45K |
| 7 | CFFAN5-10.SLDASM | 260.23K |
| 8 | FLCM5-0.8.SLDASM | 545.39K |
| 9 | MHZA2-6D_8_0_.igs | 506.09K |
| 10 | RVR24_220.sldasm | 113.92K |
| 11 | RVR24_220_3.sldprt | 141.3K |
| 12 | RVR24_220_5.sldprt | 50.75K |
| 13 | SCSBN10-12.SLDASM | 266.9K |
| 14 | AS1201F_M3_04_J.sldprt | 110.33K |
| 15 |  readme-and-terms-of-use-3d-cad-models.txt | 1.8K |
| 16 | AS1201F_M5_06_J.sldprt | 127.28K |
| 17 | readme-and-terms-of-use-3d-cad-models.txt | 1.8K |
| 18 | CDJ2B16_125Z_M9PW_B_0_0_0_.sldasm | 191.93K |
| 19 | CDJ2B16_125Z_M9PW_B_0_0_0__11.sldprt | 43.96K |
| 20 | CDJ2B16_125Z_M9PW_B_0_0_0__14.sldprt | 35.54K |
| 21 | CDJ2B16_125Z_M9PW_B_0_0_0__16.sldprt | 54.79K |
| 22 | CDJ2B16_125Z_M9PW_B_0_0_0__3.sldprt | 35.52K |
| 23 | CDJ2B16_125Z_M9PW_B_0_0_0__5.sldprt | 79.9K |
| 24 | CDJ2B16_125Z_M9PW_B_0_0_0__9.sldprt | 49.85K |
| 25 | readme-and-terms-of-use-3d-cad-models.txt | 2.32K |
| 26 | MHZA2_6D_12_0_.sldasm | 108.54K |
| 27 | MHZA2_6D_12_0__3.sldprt | 55.42K |
| 28 | MHZA2_6D_12_0__6.sldprt | 77.25K |
| 29 | readme-and-terms-of-use-3d-cad-models.txt | 1.92K |
| 30 | SXR24G_220.sldasm | 115.85K |
| 31 | SXR24G_220_3.sldprt | 227.26K |
| 32 | SXR24G_220_5.sldprt | 96.16K |
| 33 | _ANBNM4-30b.SLDPRT | 22.01K |
| 34 | _ANBNM5-35b.SLDPRT | 31.15K |
| 35 | _M4x0.7-CarbonSteel.SLDPRT | 21.42K |
| 36 | _M5x0.8-CarbonSteel.SLDPRT | 34.64K |
| 37 | 夹料块-12.4.SLDPRT | 91.5K |
| 38 | 导向快-12.4.SLDPRT | 117.83K |
| 39 | 底板-12.4.SLDPRT | 104.23K |
| 40 | 摆杆-12.4.SLDPRT | 108.43K |
| 41 | 摆板-12.4.SLDPRT | 101.29K |
| 42 | 气缸取放翻转机构12.4.SLDASM | 994.65K |
| 43 | 气缸取放翻转机构12.4.STEP | 3.88M |
| 44 | 气缸取放翻转机构12.4.x_t | 1.65M |
| 45 | 气缸固定块.SLDPRT | 61.44K |
| 46 | 气缸固定板-12.4.SLDPRT | 112.06K |
| 47 | 滑动板-12.4.SLDPRT | 105.99K |
| 48 | 转轴-12.4.SLDPRT | 68.98K |
| 49 | 限位块.SLDPRT | 84.52K |
