气流分级机是一种气流分级设备，分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，粗颗粒夹带部分细颗粒撞壁后速度消失，沿筒壁下降至二次风口处，经二次风的强烈淘洗作用，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降

气流分级机
首页>图纸库>机械设备>自动化设备2024-01-28报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
140

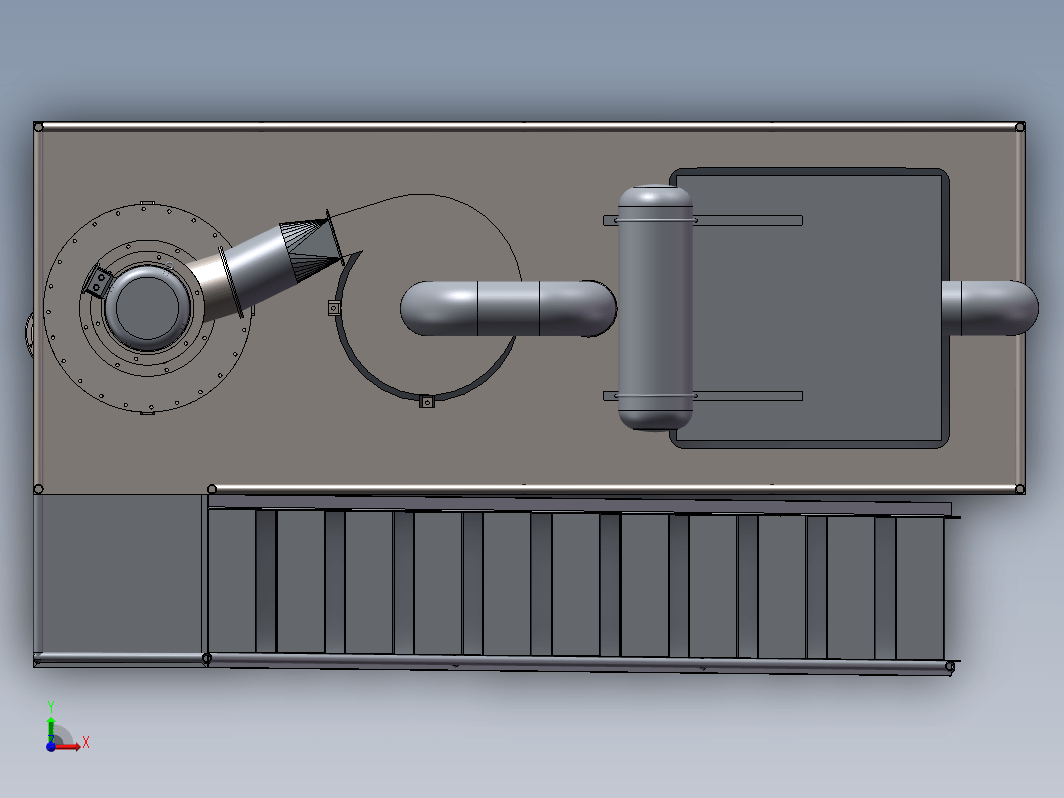

图纸预览图

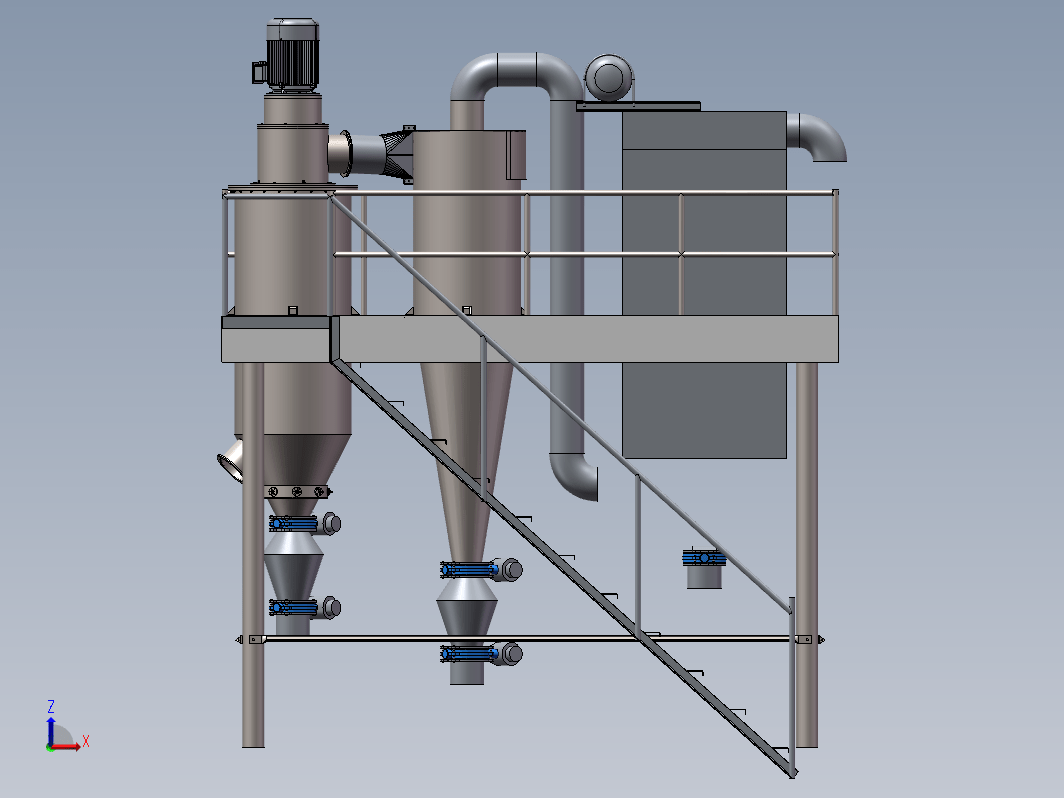

图纸预览图

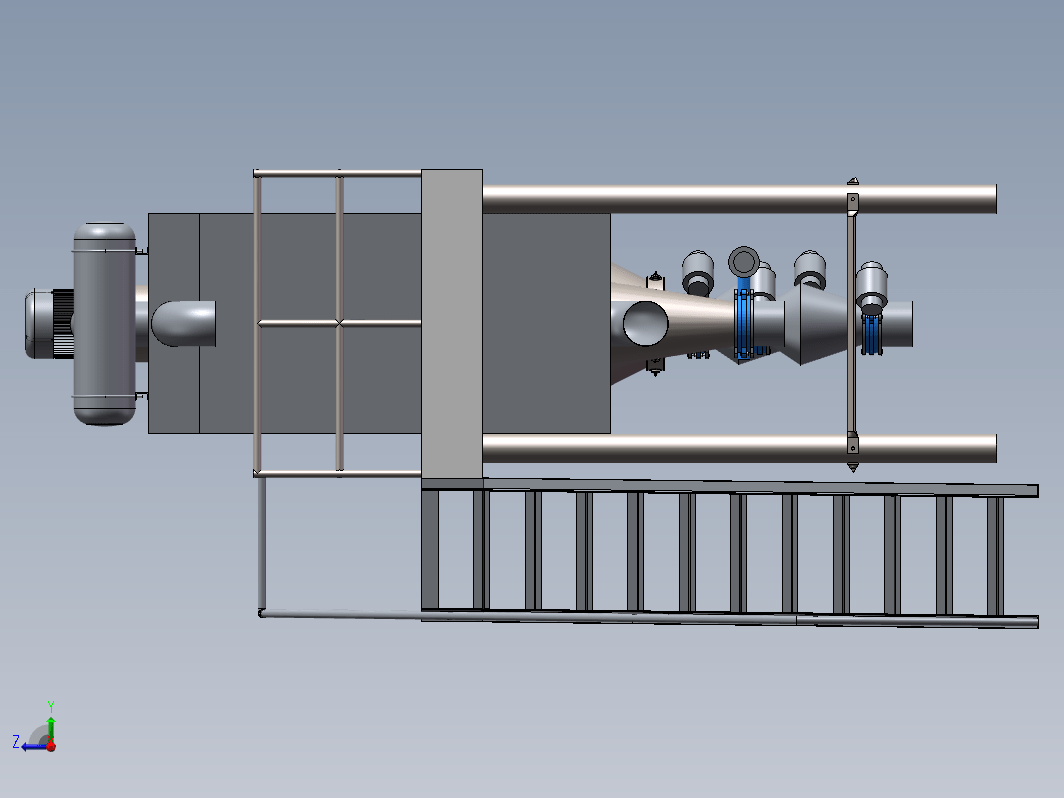

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
气流分级机是一种气流分级设备，分级机与旋风分离器、除尘器、引风机组成一套分级系统。物料在风机抽力作用下由分级机下端入料口随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的强大离心力作用下，使粗细物料分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器或除尘器收集，粗颗粒夹带部分细颗粒撞壁后速度消失，沿筒壁下降至二次风口处，经二次风的强烈淘洗作用，使粗细颗粒分离，细颗粒上升至分级区二次分级，粗颗粒下降
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665243
文件大小：21.85M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、x_t
软件版本：Solidworks
作者
破晓之光
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 50角钢-01.SLDPRT276.01K
2软件图标3 50角钢.SLDPRT295.02K
3软件图标3 GB／T 13871．1-2007唇形密封圈FB型B64(XAI7453).SLDPRT194.31K
4软件图标3 GB／T 62．1-2004蝶形螺母 圆翼M10×1．5(Q215).SLDPRT200.86K
5软件图标3 M10螺柱.SLDPRT191.31K
6软件图标3 M10螺母.SLDPRT101.35K
7软件图标3 M14螺栓.SLDPRT179.0K
8软件图标3 VD密封.SLDPRT98.77K
9软件图标3 VD橡胶密封圈.SLDPRT84.87K
10软件图标3 WD71X-D型200.SLDPRT508.69K
11软件图标3 _X2_96F64EF6_X0_1.sldprt79.85K
12软件图标3 _X2_96F64EF6_X0_1_1.sldprt74.28K
13软件图标3 _X2_96F64EF6_X0_1_1_1.sldprt68.88K
14软件图标3 _X2_96F64EF6_X0_1_2.sldprt72.6K
15软件图标3 _X2_96F64EF6_X0_1_3.sldprt129.68K
16软件图标3 _X2_96F64EF6_X0_1_4.sldprt70.26K
17软件图标3 _X2_96F64EF6_X0_1_5.sldprt92.44K
18软件图标3 _X2_96F64EF6_X0_1_6.sldprt47.28K
19软件图标3 _X2_96F64EF6_X0_2.sldprt92.29K
20软件图标3 _X2_96F64EF6_X0_2_1.sldprt59.46K
21软件图标3 _X2_96F64EF6_X0_2_1_2.sldprt58.48K
22软件图标3 _X2_96F64EF6_X0_2_1_3.sldprt58.03K
23软件图标3 _X2_96F64EF6_X0_2_2.sldprt92.06K
24软件图标3 _X2_96F64EF6_X0_2_3.sldprt92.88K
25软件图标3 _X2_96F64EF6_X0_2_4.sldprt86.23K
26软件图标3 _X2_96F64EF6_X0_2_5.sldprt72.78K
27软件图标3 _X2_96F64EF6_X0_2_6.sldprt36.94K
28软件图标3 _X2_96F64EF6_X0_2_6_2.sldprt36.11K
29软件图标3 _X2_96F64EF6_X0_3.sldprt95.69K
30软件图标3 _X2_96F64EF6_X0_3_1.sldprt123.33K
31软件图标3 _X2_96F64EF6_X0_3_2.sldprt69.0K
32软件图标3 _X2_96F64EF6_X0_4.sldprt53.33K
33软件图标3 _X2_96F64EF6_X0_5.sldprt51.1K
34软件图标3 _X2_96F64EF6_X0_5_1.sldprt39.04K
35软件图标3 chucheng.SLDPRT149.26K
36软件图标3 circlips for shaft--type b gb.sldprt118.11K
37软件图标3 hexagon head bolts-full thread gb.sldprt149.66K
38软件图标3 plain parallel keys.sldprt121.5K
39软件图标3 round nuts gb.sldprt178.46K
40软件图标3 tab washers for round nut gb.sldprt151.9K
41软件图标3 tapered roller bearings gb.sldprt544.34K
42软件图标3 上盖.SLDPRT97.26K
43软件图标3 上箱顶板.SLDPRT123.47K
44软件图标3 下箱.SLDPRT158.42K
45软件图标3 下箱001.SLDPRT802.71K
46软件图标3 不带底脚有凸缘电机160M.SLDPRT1.48M
47软件图标4 中箱.SLDASM104.95K
48软件图标3 主轴.SLDPRT232.69K
49软件图标3 储气罐.SLDPRT215.2K
50软件图标4 出料口.SLDASM96.07K
51软件图标4 出料罐.SLDASM255.83K
52软件图标3 分级轮上片.SLDPRT307.12K
53软件图标3 分级轮下片.SLDPRT198.77K
54软件图标3 叶片.SLDPRT67.25K
55软件图标3 天圆地方.SLDPRT523.9K
56软件图标3 密封圈套.SLDPRT84.0K
57软件图标3 弯头.SLDPRT181.67K
58软件图标4 总装配.SLDASM3.11M
59软件图标13 总装配.x_t5.39M
60软件图标4 打散器.SLDASM74.07K
61软件图标3 扶梯支架.SLDPRT292.04K
62软件图标3 扶梯版.SLDPRT111.83K
63软件图标3 挡圈法兰.SLDPRT93.33K
64软件图标4 支撑架.SLDASM70.7K
65软件图标3 支撑柱.SLDPRT84.92K
66软件图标4 支架.SLDASM46.13K
67软件图标3 支架.SLDPRT685.25K
68软件图标4 支架装配.SLDASM485.2K
69软件图标3 方盘法兰.SLDPRT70.16K
70软件图标4 机壳上箱.SLDASM142.91K
71软件图标4 机头.SLDASM390.43K
72软件图标3 机头底板.SLDPRT307.36K
73软件图标3 机头顶板.SLDPRT98.16K
74软件图标3 槽钢.SLDPRT88.03K
75软件图标3 气动蝶阀.SLDPRT184.72K
76软件图标4 气流分级机.SLDASM1.91M
77软件图标3 法兰直管.SLDPRT151.9K
78软件图标4 电机架.SLDASM91.97K
79软件图标3 直管.SLDPRT119.91K
80软件图标3 直管005.SLDPRT119.35K
81软件图标3 直管1.SLDPRT79.74K
82软件图标3 筒体.SLDPRT141.88K
83软件图标3 筒体挡板.SLDPRT107.51K
84软件图标3 箱体.SLDPRT99.24K
85软件图标4 脉冲除尘器.SLDASM125.17K
86软件图标4 装配体1.SLDASM1.15M
87软件图标3 警示板.SLDPRT90.44K
88软件图标3 轴承套.SLDPRT192.17K
89软件图标4 进料管.SLDASM100.58K
90软件图标4 进风道.SLDASM118.5K
91软件图标3 钢筋.SLDPRT60.44K
92软件图标3 钢筋002.SLDPRT88.66K
93软件图标3 风孔.SLDPRT66.08K
94软件图标4 风孔结构.SLDASM147.34K
