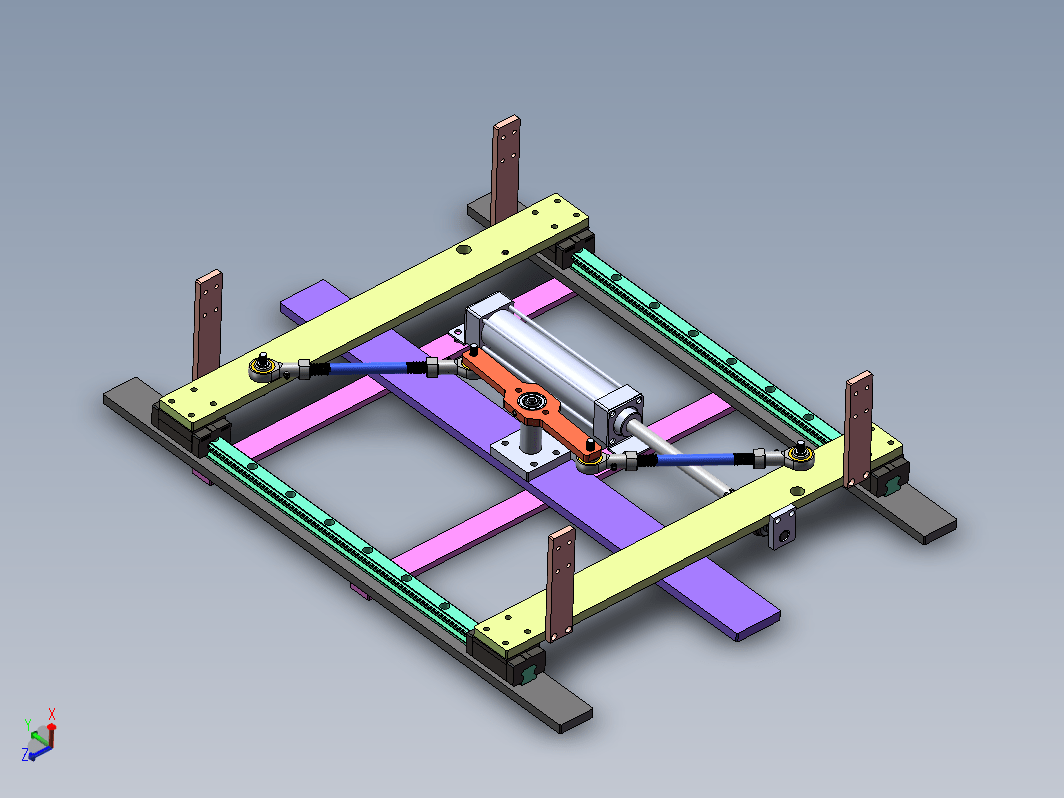

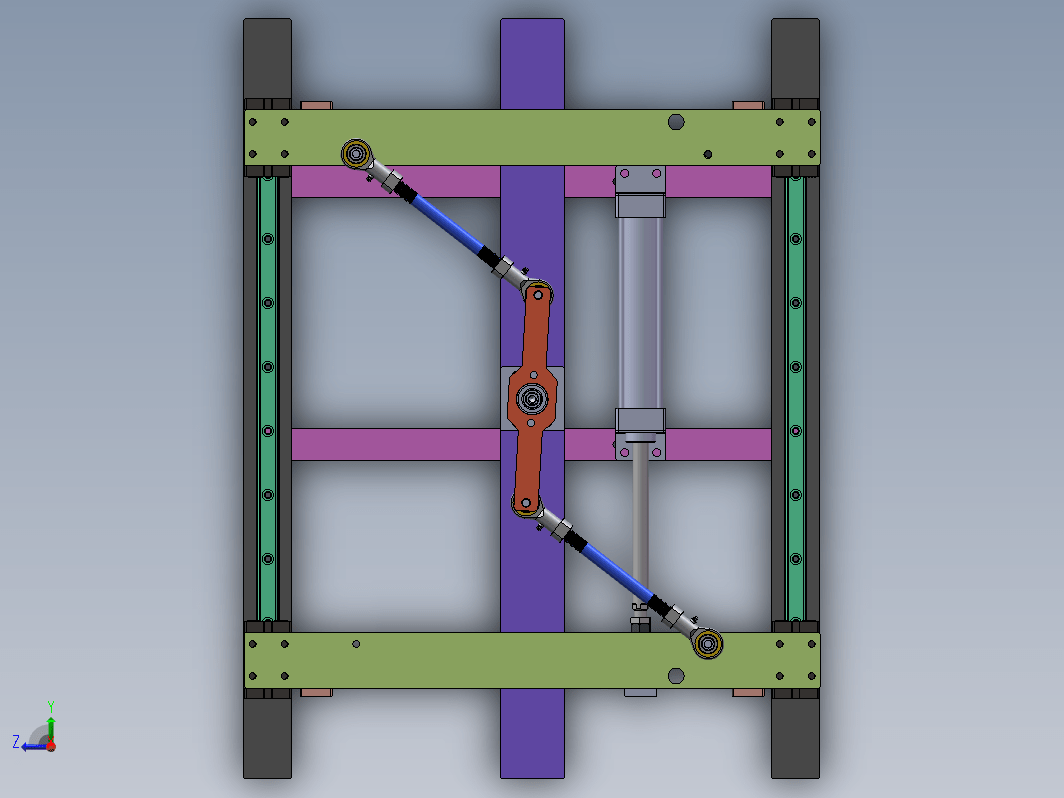

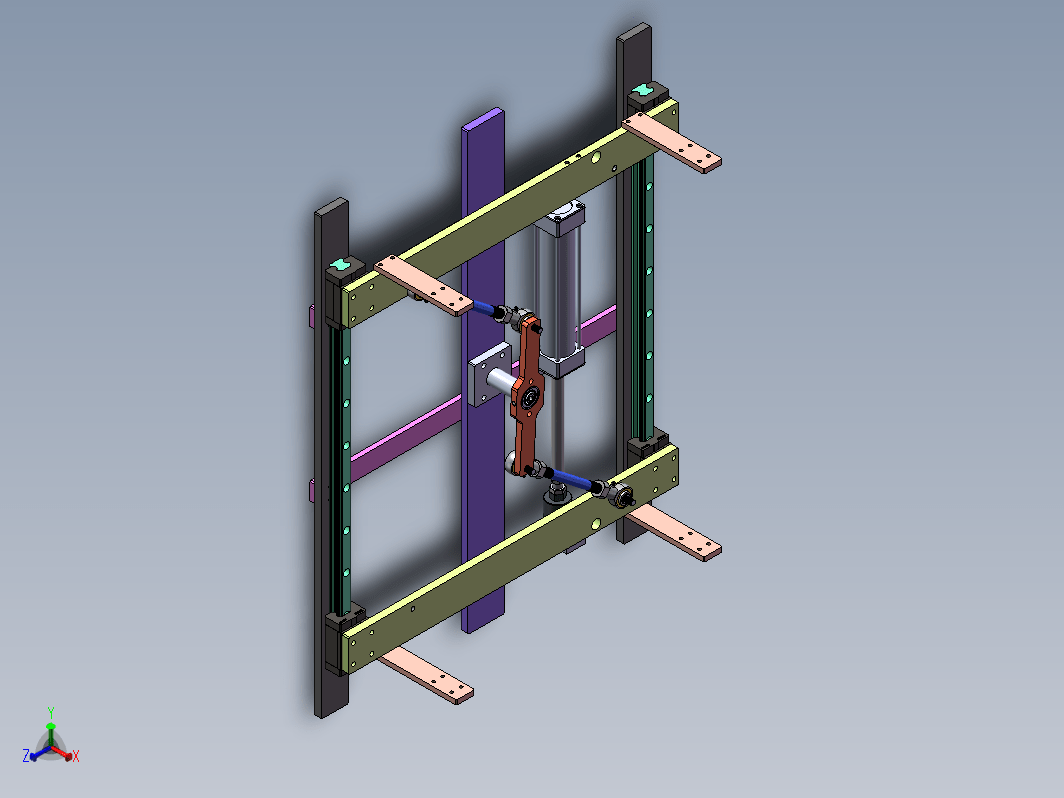

这是一套气动居中连杆机构，采用铁板做框架，气缸作为动力，两侧安装滑轨。通过中间的旋转块及鱼眼轴承进行连接，结构简单，故障率少，便于维修，安装方便。

气动连杆居中机构
首页>图纸库>机械设备>自动化设备2024-01-28报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
1
108
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
这是一套气动居中连杆机构，采用铁板做框架，气缸作为动力，两侧安装滑轨。通过中间的旋转块及鱼眼轴承进行连接，结构简单，故障率少，便于维修，安装方便。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：665242
文件大小：9.89M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：STEP、sldprt、sldasm、slddrw
软件版本：Solidworks 2019
作者
Summer
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标28 00 3 point faded.p2s1.07K
2软件图标28 3 point beige.hdr5.31M
3软件图标9 F-M16X150U.stp102.76K
4软件图标3 HGH30CA-滑块.sldprt448.14K
5软件图标3 HGH30CA导轨.SLDPRT225.54K
6软件图标3 M16鱼眼轴承杆.SLDPRT659.99K
7软件图标4 SC50x200.SLDASM491.3K
8软件图标28 color.p2m0.38K
9软件图标3 new6203轴承机器人.SLDPRT161.43K
10软件图标3 newF-M16X150F机器人.sldprt154.43K
11软件图标3 newF-M16X150U机器人.SLDPRT191.49K
12软件图标5 newM16连接杆机器人.SLDDRW80.97K
13软件图标3 newM16连接杆机器人.SLDPRT577.03K
14软件图标3 newM16鱼眼轴承杆.SLDPRT401.0K
15软件图标4 newSC50-400S机器人.SLDASM823.92K
16软件图标5 newSC50安装板机器人.SLDDRW111.94K
17软件图标3 newSC50安装板机器人.SLDPRT219.52K
18软件图标5 new旋转杆安装板机器人.SLDDRW124.66K
19软件图标3 new旋转杆安装板机器人.SLDPRT122.78K
20软件图标5 new旋转杆机器人.SLDDRW101.74K
21软件图标3 new旋转杆机器人.SLDPRT155.21K
22软件图标5 new旋转板机器人.SLDDRW122.26K
23软件图标3 new旋转板机器人.SLDPRT176.38K
24软件图标28 reflective shadow floor.p2m0.2K
25软件图标3 夹紧板.SLDPRT126.79K
26软件图标3 导轨安装板.SLDPRT129.09K
27软件图标4 居中机构.SLDASM1.59M
28软件图标3 旋转块安装板.SLDPRT87.44K
29软件图标4 旋转组件.SLDASM125.85K
30软件图标3 浮动接头连接板.SLDPRT119.63K
31软件图标3 滑块连接板.SLDPRT149.11K
32软件图标3 连接板1.SLDPRT94.81K
33软件图标4 鱼眼连接组件.SLDASM148.46K
