网络机柜，主要为钣金产品，文件包含钣金的展开图，折弯成型图，对于理解通信机柜的设计，钣金件的设计加工是一套不错的图纸。文件为SW2017文件，全钣金模块设计。

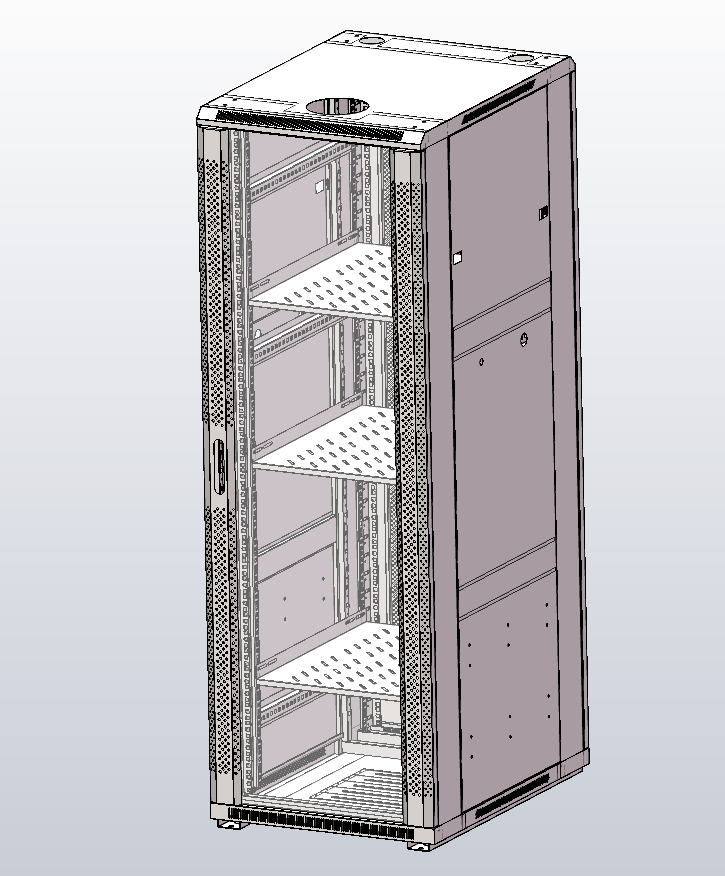

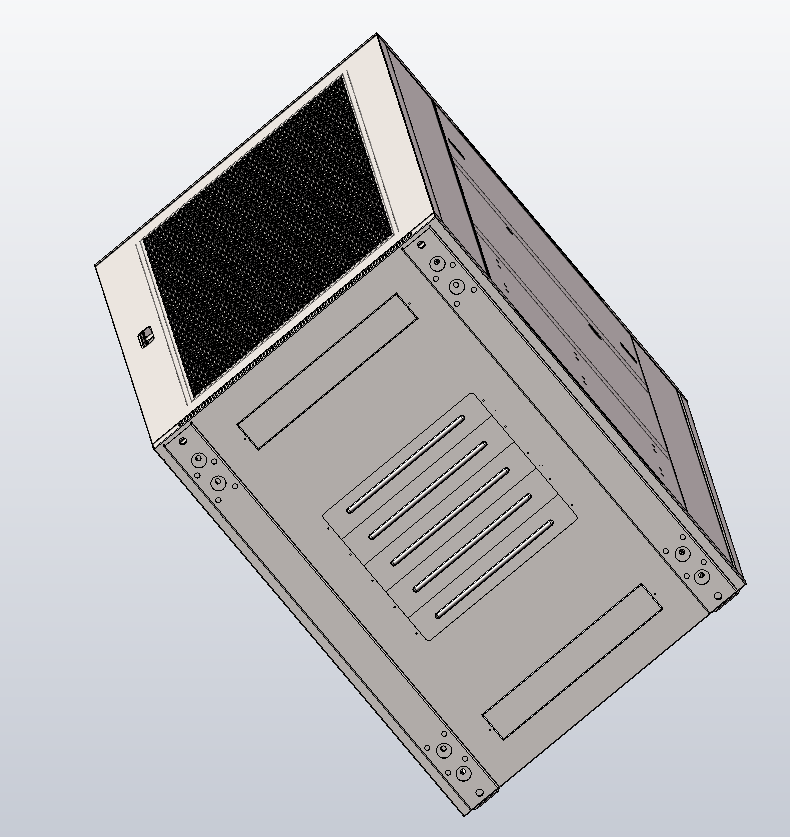

37U网络机柜三维
图纸描述
网络机柜，主要为钣金产品，文件包含钣金的展开图，折弯成型图，对于理解通信机柜的设计，钣金件的设计加工是一套不错的图纸。文件为SW2017文件，全钣金模块设计。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
烟雨江南
已分享: 份作品

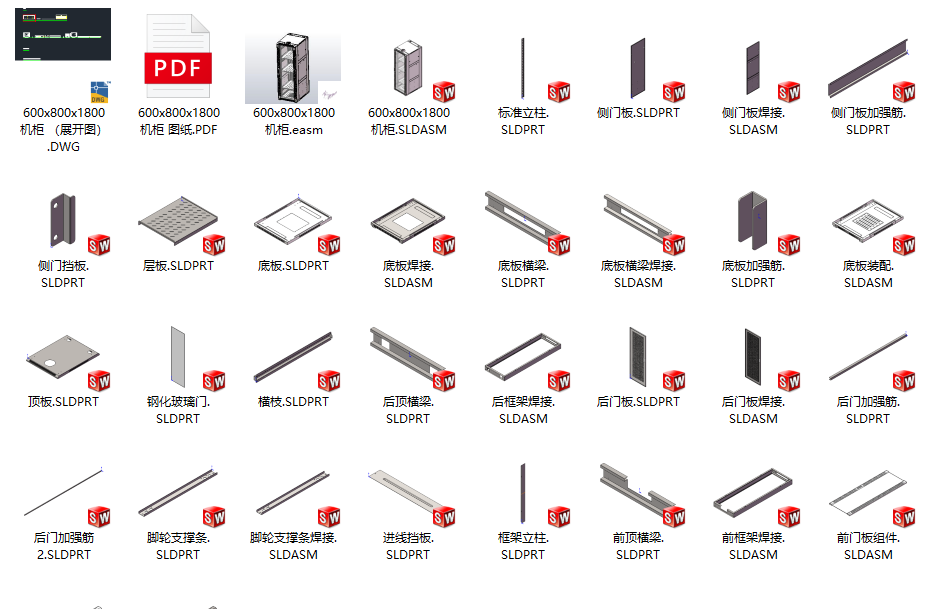

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  600x800x1800机柜 图纸.PDF | 4.36M |
| 2 |  600x800x1800机柜 （展开图）.DWG | 858.93K |
| 3 |  600x800x1800机柜.SLDASM | 8.42M |
| 4 |  侧门挡板.SLDPRT | 128.32K |
| 5 | 侧门板.SLDPRT | 182.38K |
| 6 | 侧门板加强筋.SLDPRT | 85.69K |
| 7 | 侧门板焊接.SLDASM | 87.82K |
| 8 | 前框架焊接.SLDASM | 300.96K |
| 9 | 前门板组件.SLDASM | 1.2M |
| 10 | 前门框1.SLDPRT | 1.45M |
| 11 | 前门框2.SLDPRT | 2.34M |
| 12 | 前顶横梁.SLDPRT | 189.51K |
| 13 | 后框架焊接.SLDASM | 293.28K |
| 14 | 后门加强筋.SLDPRT | 71.26K |
| 15 | 后门加强筋2.SLDPRT | 68.86K |
| 16 | 后门板.SLDPRT | 9.05M |
| 17 | 后门板焊接.SLDASM | 6.06M |
| 18 | 后顶横梁.SLDPRT | 197.27K |
| 19 | 层板.SLDPRT | 434.27K |
| 20 | 底板.SLDPRT | 3.81M |
| 21 | 底板加强筋.SLDPRT | 88.35K |
| 22 | 底板横梁.SLDPRT | 182.58K |
| 23 | 底板横梁焊接.SLDASM | 76.31K |
| 24 | 底板焊接.SLDASM | 454.62K |
| 25 | 底板装配.SLDASM | 490.82K |
| 26 | 标准立柱.SLDPRT | 2.13M |
| 27 | 框架立柱.SLDPRT | 4.14M |
| 28 | 横枝.SLDPRT | 387.78K |
| 29 | 脚轮支撑条.SLDPRT | 130.57K |
| 30 | 脚轮支撑条焊接.SLDASM | 76.81K |
| 31 | 进线挡板.SLDPRT | 136.9K |
| 32 | 钢化玻璃门.SLDPRT | 38.03K |
| 33 | 顶板.SLDPRT | 2.29M |
