自动抱紧套环
图纸描述

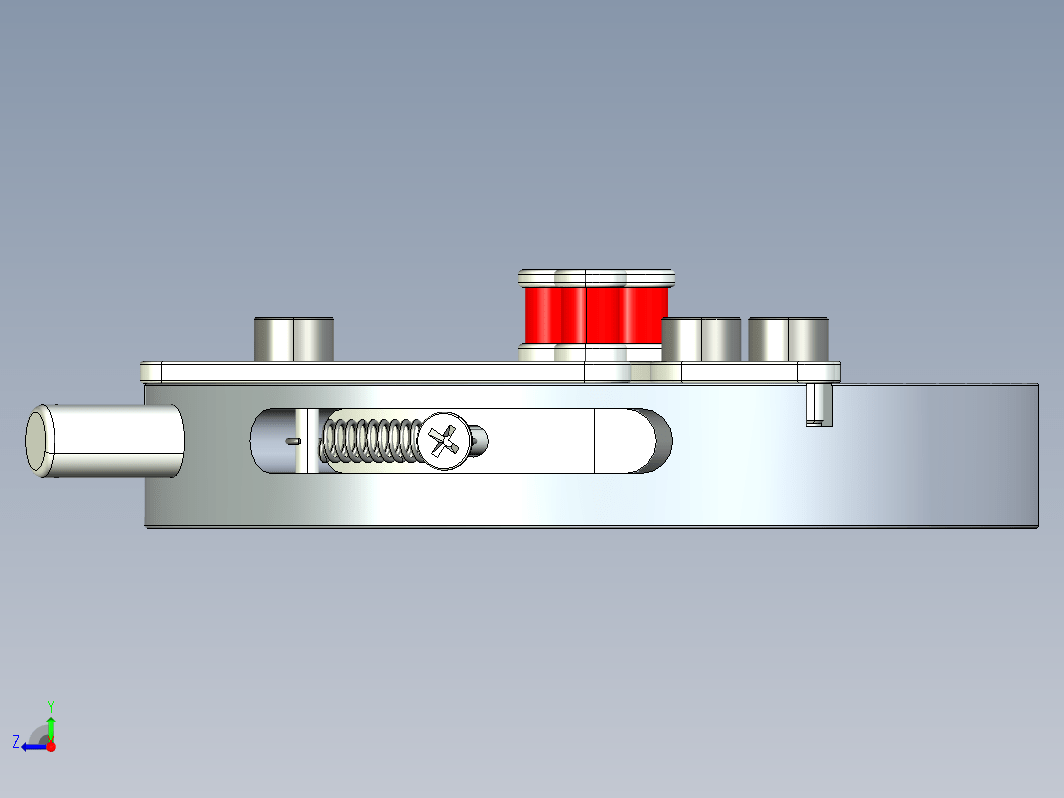

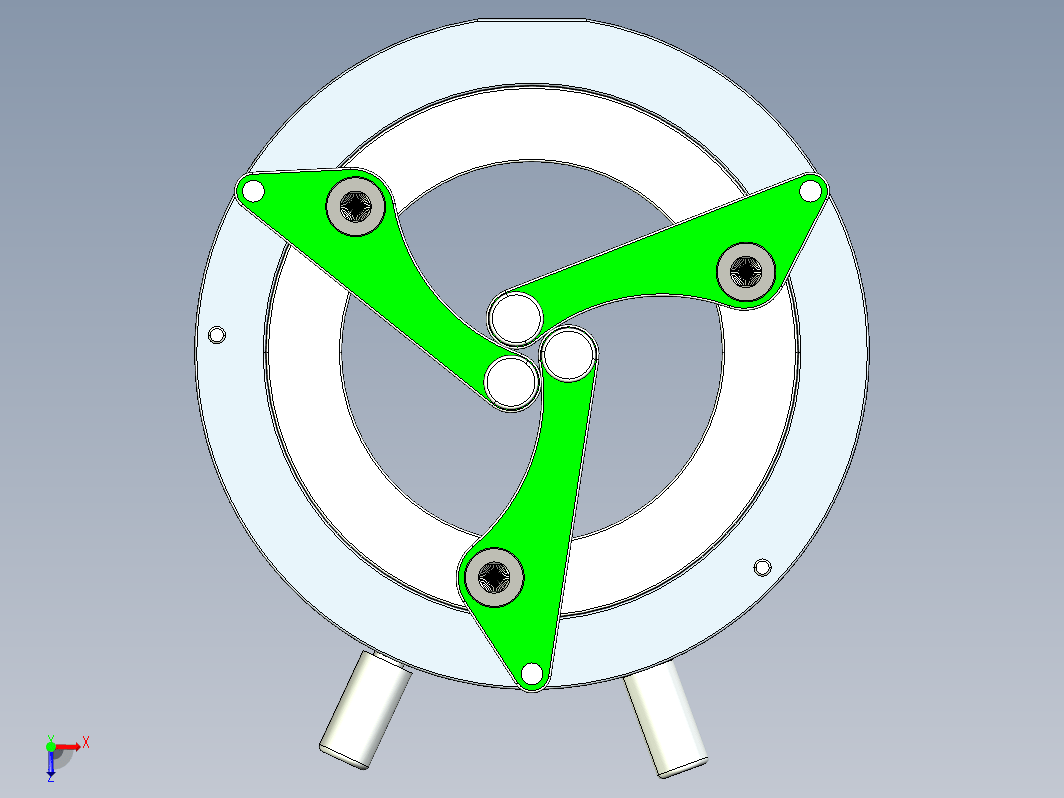

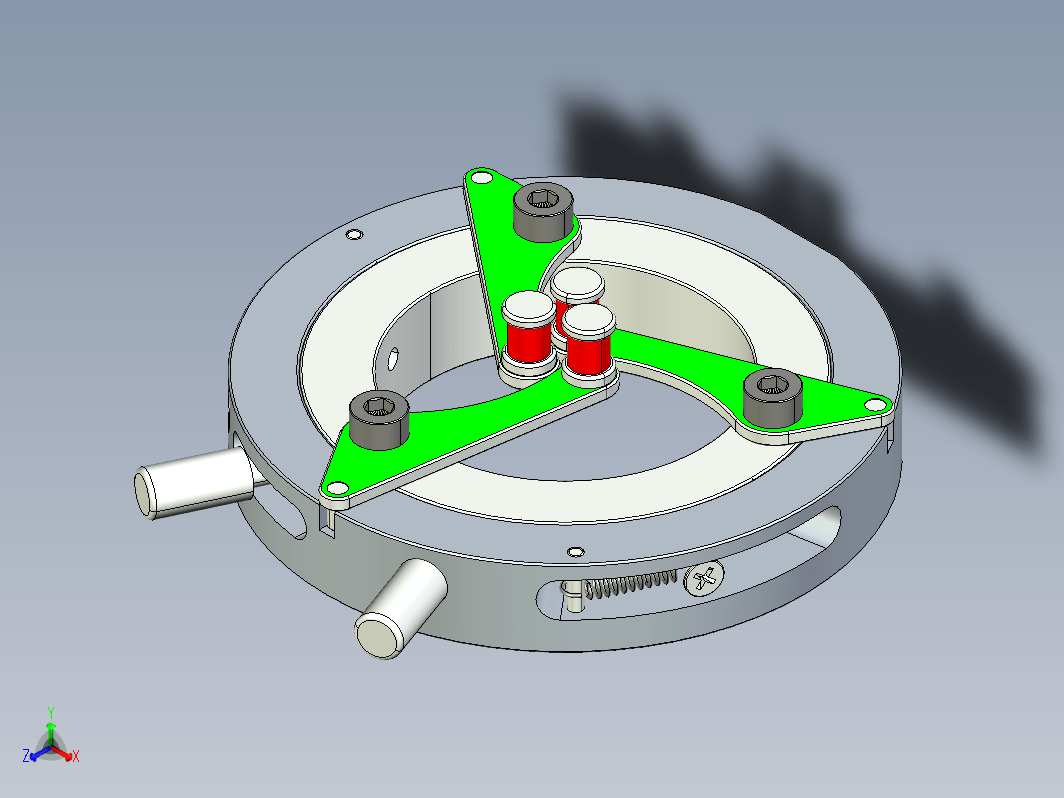

使用时先用手将套环上的两个小梢柱捏紧，内环与外环会相对转动，在内环的带动下装在内环上的拔片向外摆动张开，从而使由三个拨片组成的空间一起向内环外侧张开，这样将需要固定的物体放到此张开的孔内，当手松开后，内外环在复位弹簧的作用下逆向旋转，从而使三个拔片向内旋转抱紧物体。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
聚创CAD
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20231115-00.asm.1 | 306.88K |
| 2 |  20231115-01.prt.1 | 2.22M |
| 3 | 20231115-02.prt.1 | 2.07M |
| 4 | 20231115-03.prt.1 | 2.03M |
| 5 | 20231115-04.prt.1 | 1.95M |
| 6 | 20231115-05.prt.1 | 1.95M |
| 7 | 20231115-06.prt.1 | 2.0M |
| 8 | 20231115-07.prt.1 | 1.95M |
| 9 | m3x6_gb70.prt.1 | 108.07K |
| 10 | spring_stretch.prt.1 | 164.79K |
