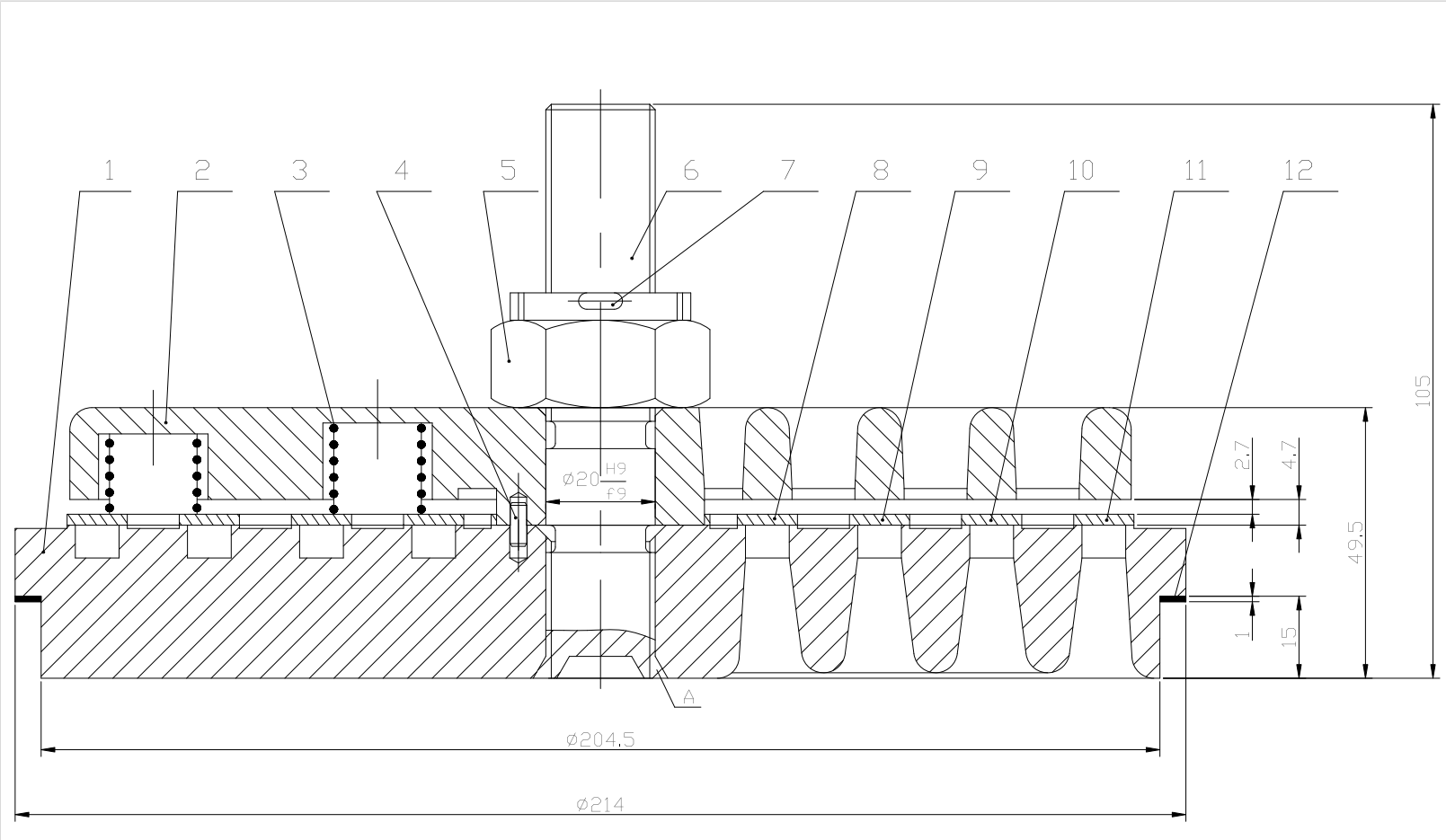

活塞式压缩机CAD
图纸描述
活塞式压缩机CAD图纸下载，该图纸类型属于零部件模型、液压及气动元件图纸，图纸大小703.36K，共计5个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。4L-20-8活塞式压缩机CAD
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
抽筋的地瓜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  一级排气阀.dwg | 97.53K |
| 2 | 一级进气阀.dwg | 88.66K |
| 3 | 十字头.dwg | 97.63K |
| 4 | 总装图.dwg | 537.75K |
| 5 | 曲轴.dwg | 127.98K |
