手动轨道车
图纸描述

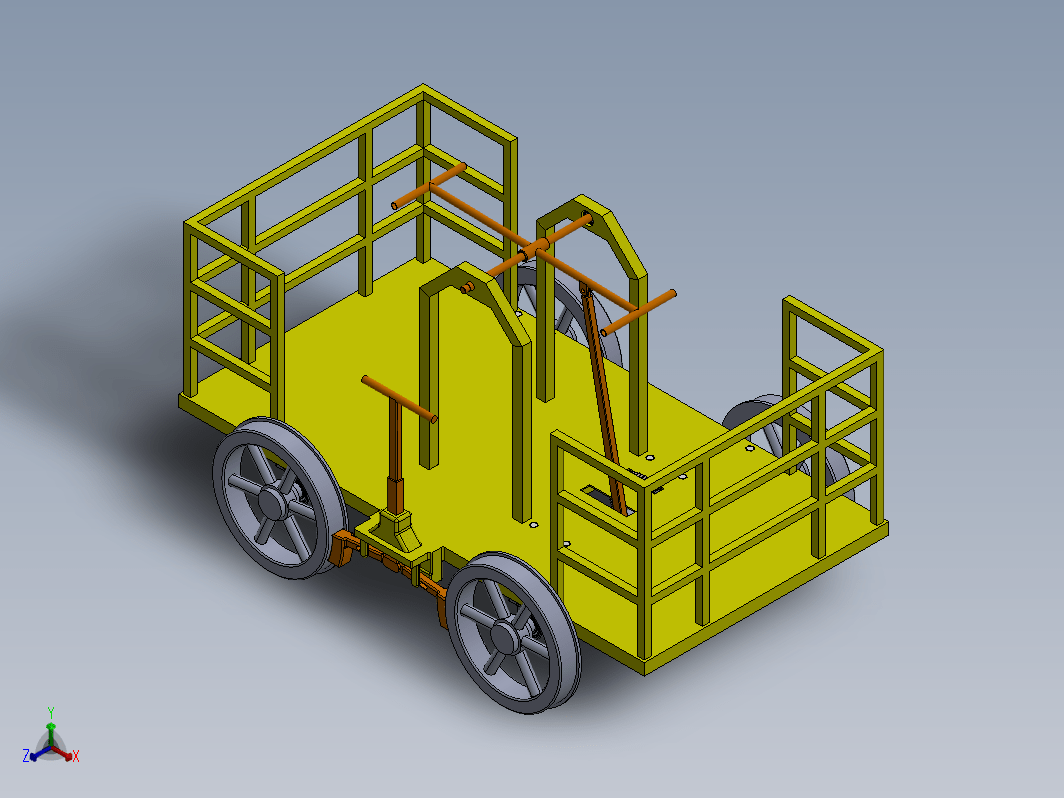

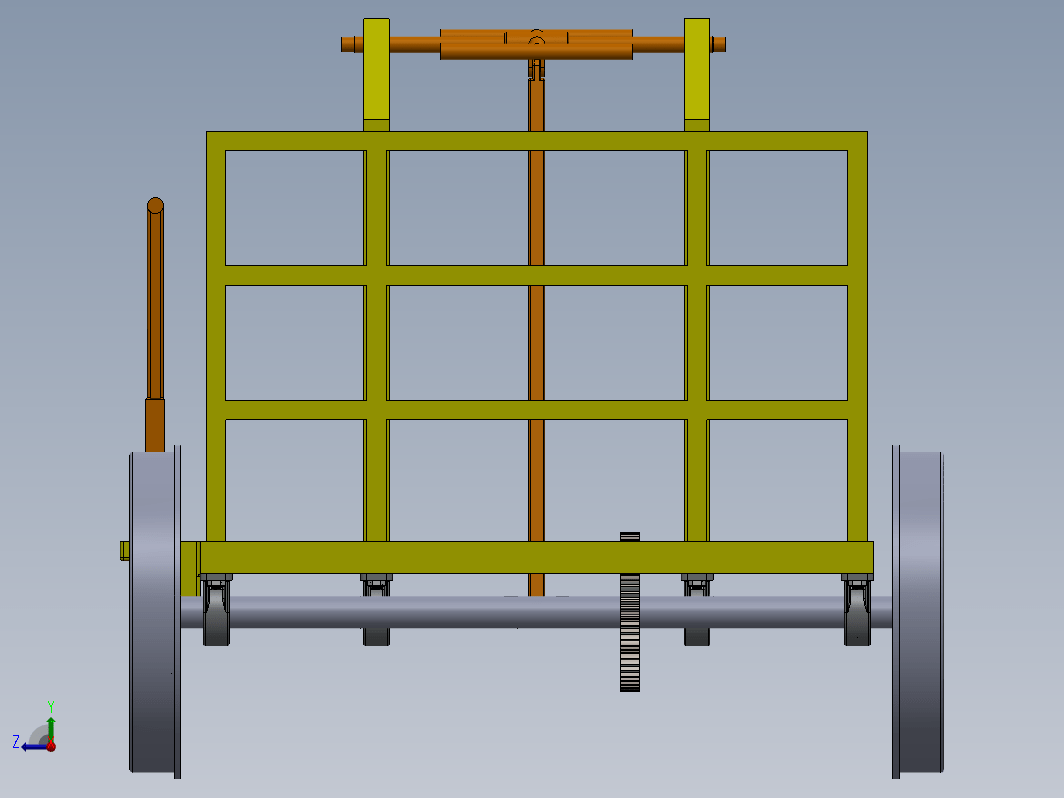

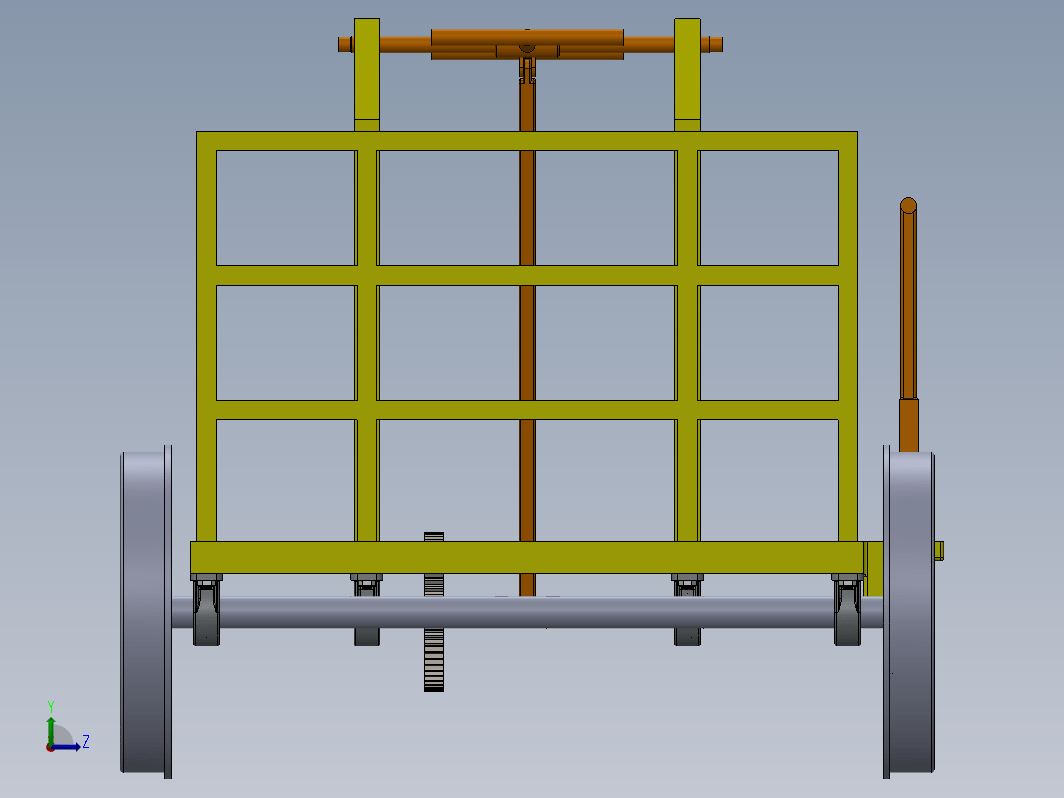

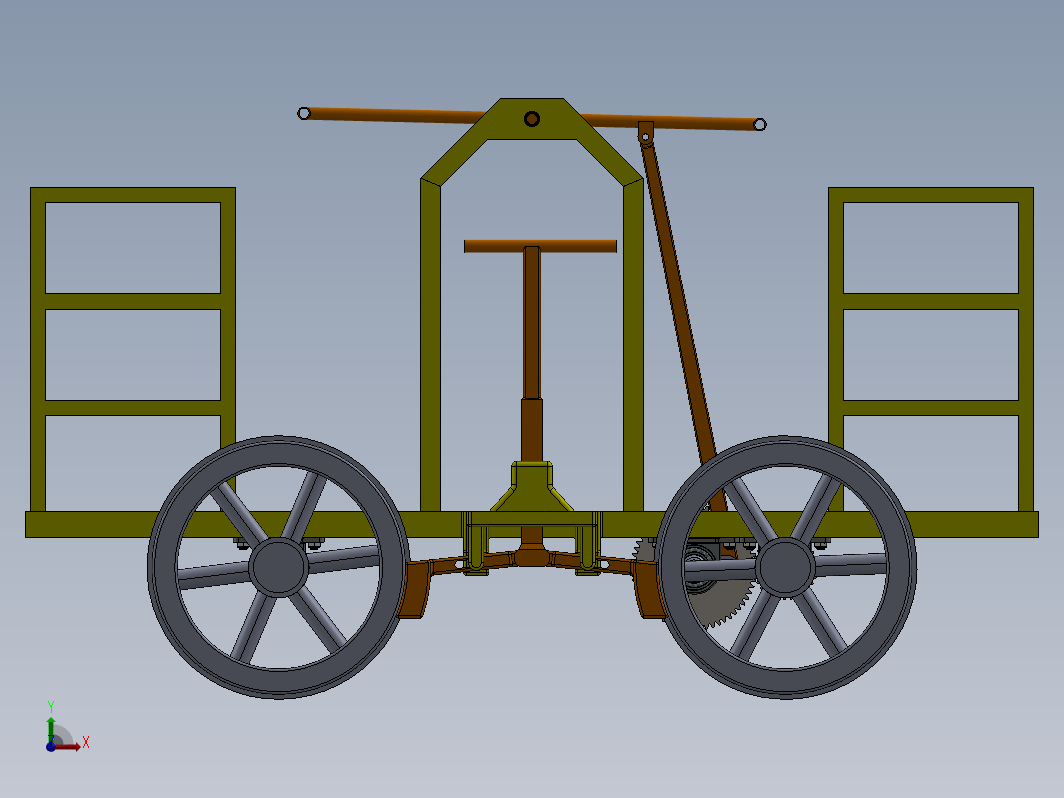

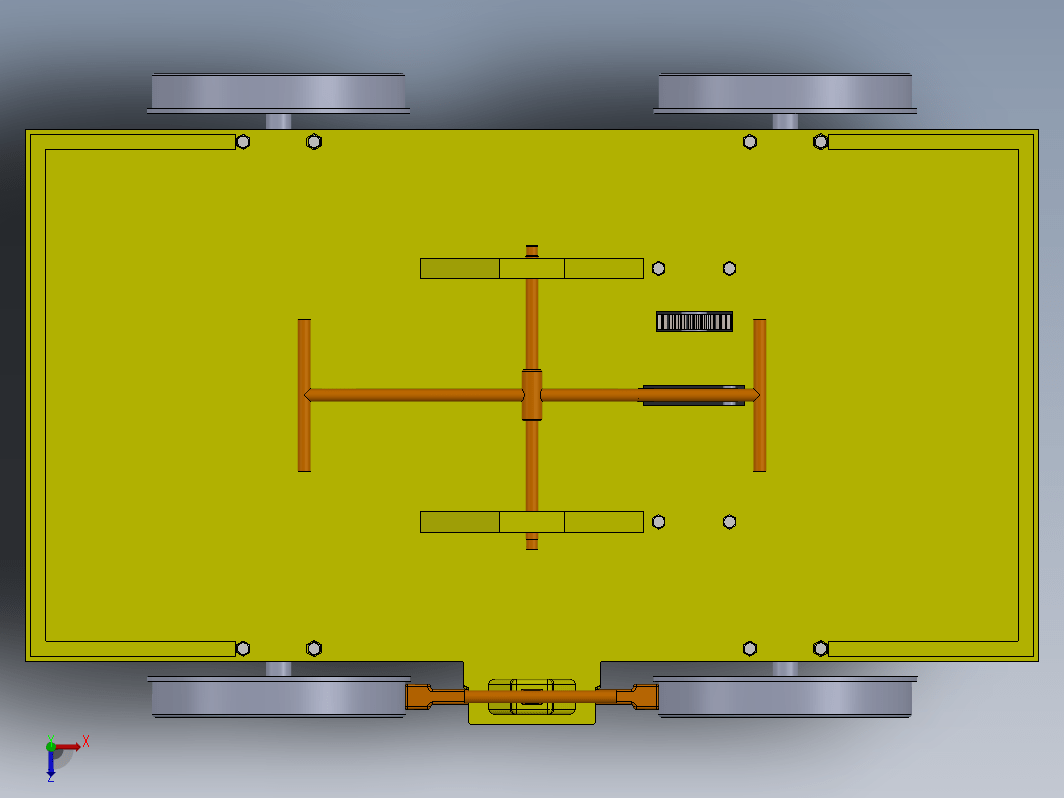

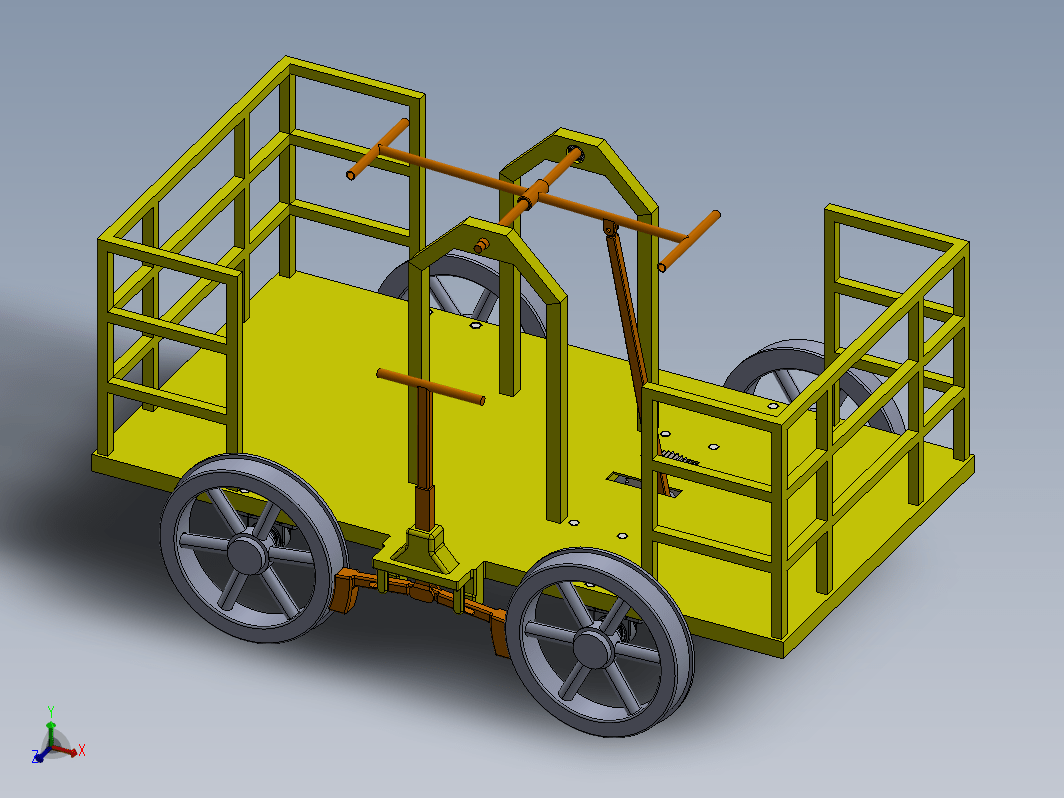

本模型为手动轨道车SolidWorks2018版模型，手动轨道车，又称轨道平车、轨道平板车、手动平车等，是一种铁路轨道手动运输车辆，首先它是手动车辆，通过两名铁路工人上下摇动手柄，手柄通过连杆带动曲轴转动，曲轴上的大齿轮带动轮轴上的小齿轮转动，小齿轮转动带动同轴的两个轨道轮转动实现轨道车的前进或后退。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
云烟成雨
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  刹车把手.SLDPRT | 138.14K |
| 2 | 刹车连杆.SLDPRT | 260.86K |
| 3 | 异形轴.SLDPRT | 139.75K |
| 4 | 把手.SLDPRT | 174.38K |
| 5 | 把手轴.SLDPRT | 77.39K |
| 6 |  支座组合件（改）.DWG | 26.21K |
| 7 |  支座组合件（改）.bak | 286.07K |
| 8 | 深沟球轴承6205（φ25-φ52-15）.sldprt | 344.8K |
| 9 |  深沟球轴承6210（φ50-φ90-20）.SLDASM | 536.33K |
| 10 | 深沟球轴承内环.SLDPRT | 259.52K |
| 11 | 深沟球轴承外环.SLDPRT | 244.71K |
| 12 | 深沟球轴承滚子.SLDPRT | 161.56K |
| 13 | 直齿轮 4M 30T 20PA 30FW ---S30A75H50L50.0N.sldprt | 248.67K |
| 14 | 直齿轮 4M 60T 20PA 30FW ---S60A75H50L50.0N.sldprt | 309.13K |
| 15 | 螺栓M16-70.SLDPRT | 530.17K |
| 16 | 螺母M16-10.SLDPRT | 261.65K |
| 17 |  装配体.PDF | 167.76K |
| 18 | 装配体.SLDASM | 2.17M |
| 19 | 车架.SLDPRT | 1.54M |
| 20 | 轮子.SLDPRT | 373.86K |
| 21 | 轴承座.SLDPRT | 349.63K |
| 22 | 连杆.SLDPRT | 121.32K |
| 23 | 铁轨.SLDPRT | 325.74K |
