夹瓶子输送带
图纸描述

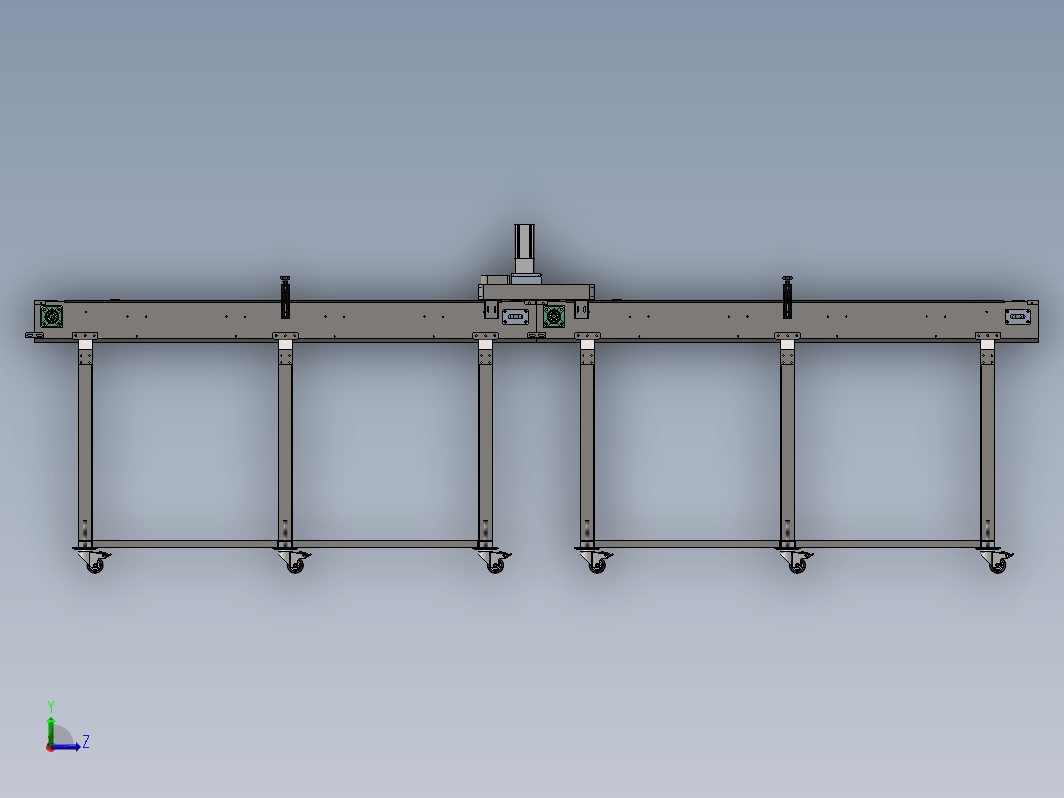

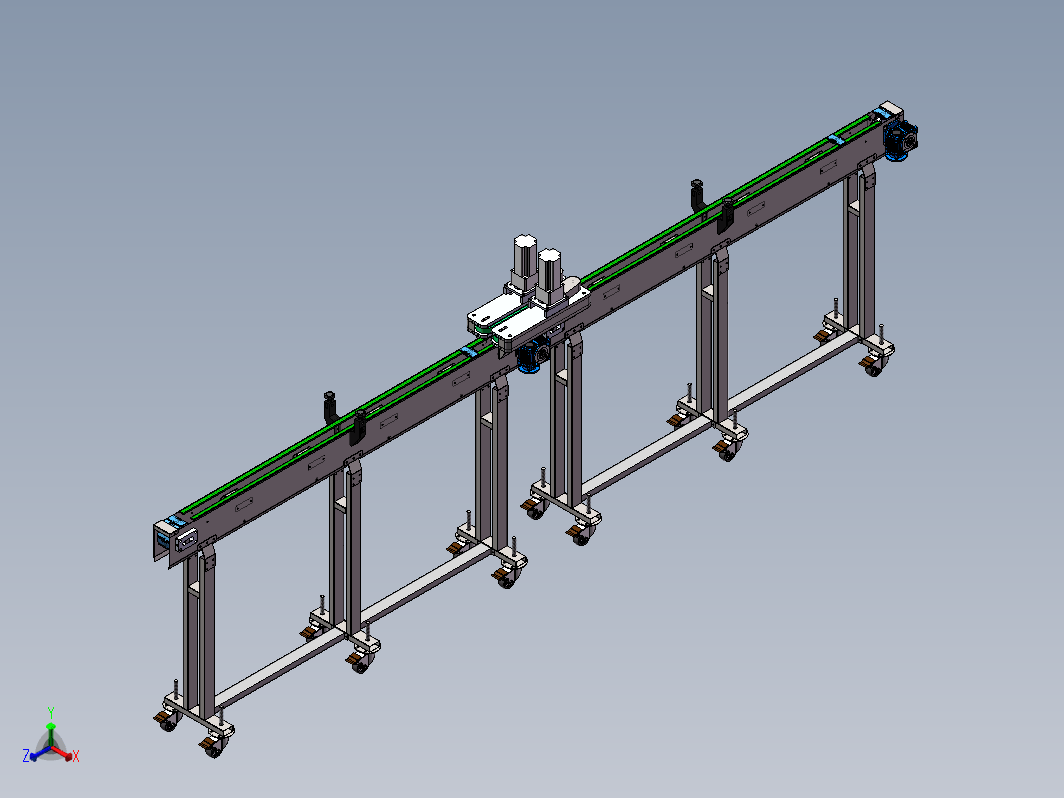

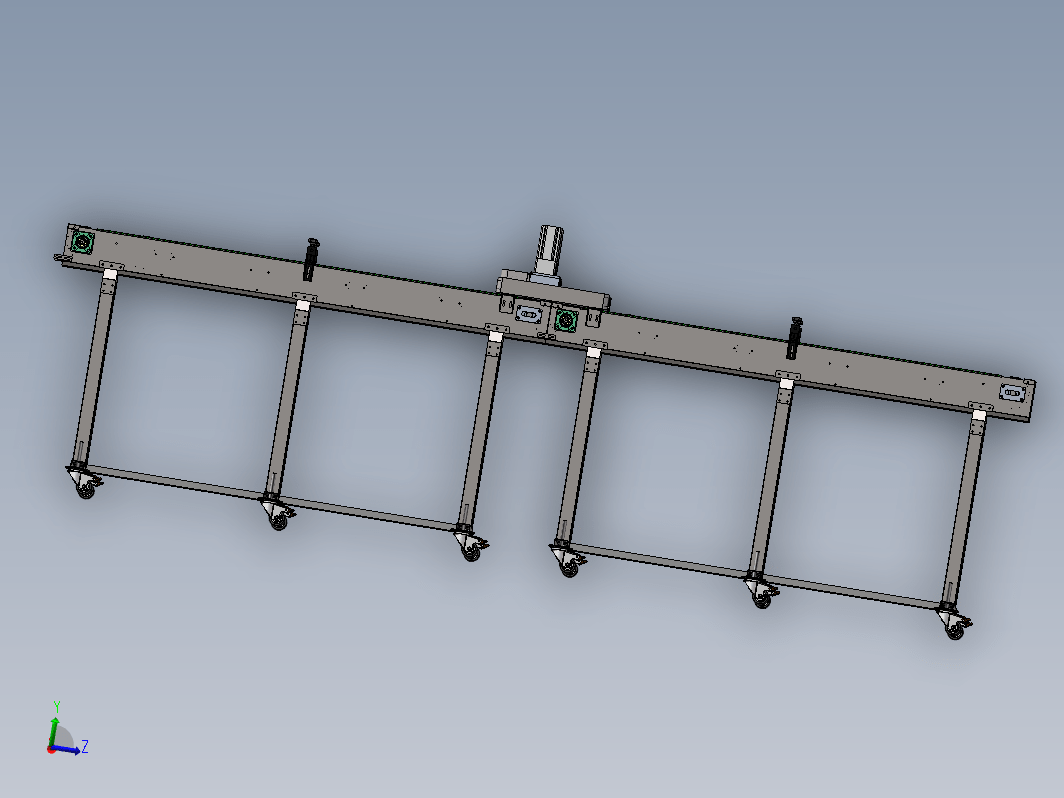

这是一台夹瓶输送带的对接方案图，对于尺寸小的瓶子，普通输送带的对接方式可能会导致瓶子摔倒从而使整条生产线停止运行，所以在两条输送带对接的地方，使用这种夹瓶方式辅助瓶子通过，使得生产线的运行更加稳定。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小明的小李
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0-500长夹瓶带.SLDASM | 824.69K |
| 2 | 0-对接图.SLDASM | 3.16M |
| 3 | 0-直行L=2180mm.SLDASM | 2.56M |
| 4 |  1-机身板-2180mm.SLDPRT | 383.51K |
| 5 | 1-输送带下板.SLDPRT | 190.64K |
| 6 | 1.sldprt | 39.72K |
| 7 | 10-固定板.SLDPRT | 272.41K |
| 8 | 11-盖板.SLDPRT | 157.24K |
| 9 | 11-脚轮连接板.SLDPRT | 87.77K |
| 10 | 12-支撑座.SLDPRT | 119.43K |
| 11 | 12-连杆.SLDPRT | 95.65K |
| 12 | 120W电机.SLDPRT | 152.28K |
| 13 | 13-支撑杆.SLDPRT | 83.53K |
| 14 | 2-撑杆.SLDPRT | 109.68K |
| 15 | 2-输送带上板.SLDPRT | 143.13K |
| 16 | 2.sldprt | 59.5K |
| 17 | 3-电机板、轴承板.SLDPRT | 91.19K |
| 18 | 3-被动轴.SLDPRT | 107.6K |
| 19 | 3寸脚轮带刹车.SLDASM | 379.21K |
| 20 | 4-主动轴.SLDPRT | 101.63K |
| 21 | 4-直行主动轴.SLDPRT | 125.78K |
| 22 | 5-张紧座.SLDPRT | 110.33K |
| 23 | 5-电机座.SLDPRT | 80.84K |
| 24 | 5M-40-主动.SLDPRT | 351.03K |
| 25 | 5M-40-被动.SLDPRT | 278.68K |
| 26 | 5M同步轮-φ12.SLDPRT | 265.05K |
| 27 | 5M同步轮.SLDPRT | 271.53K |
| 28 | 6-传动罩.SLDPRT | 68.49K |
| 29 | 6-被动轴.SLDPRT | 105.91K |
| 30 | 6202-深沟球轴承.SLDPRT | 163.9K |
| 31 | 7-托轮轴.SLDPRT | 87.45K |
| 32 | 7-电机板.SLDPRT | 165.07K |
| 33 | 8-撑杆.SLDPRT | 85.72K |
| 34 | 8-脚架.SLDPRT | 141.96K |
| 35 | 8-脚架装配.SLDASM | 499.3K |
| 36 | 820直行链板-主动轮-21齿.SLDPRT | 347.67K |
| 37 | 820直行链板-被动轮-21齿.SLDPRT | 94.26K |
| 38 | 820直行链板.SLDPRT | 1.15M |
| 39 | 9-托板.SLDPRT | 84.34K |
| 40 | 9-脚架连接板.SLDPRT | 255.0K |
| 41 | BASE_地脚_GFTR16-100-100.SLDPRT | 157.76K |
| 42 | JLD-3.sldprt | 37.57K |
| 43 | JZD-2_3.sldprt | 44.86K |
| 44 | JZD.sldprt | 40.29K |
| 45 | M10X55_GBT5780.sldprt | 31.51K |
| 46 | NAT_地脚_GFTR16-100-100.SLDPRT | 108.11K |
| 47 | NMRV040蜗轮蜗杆减速机[RV40-10-FA1].sldprt | 700.62K |
| 48 | NUT_GB6170_M10.sldprt | 32.64K |
| 49 | WHEEL_3.sldprt | 39.99K |
| 50 | 地脚_GFTR16-100-100.SLDASM | 146.88K |
| 51 | 头过渡板.SLDPRT | 97.58K |
| 52 | 导条-L=1900.SLDPRT | 59.8K |
| 53 | 小托轮.SLDPRT | 92.2K |
| 54 | 护栏支架.SLDASM | 95.61K |
| 55 | 方型UCF204.sldprt | 485.68K |
| 56 | 过渡板.SLDPRT | 278.15K |
| 57 | 过渡板固定棒.SLDPRT | 97.17K |
| 58 | 连接板.SLDPRT | 154.1K |
| 59 | 链板装配.SLDASM | 591.98K |
| 60 | 镜向1-机身板-2180mm.SLDPRT | 96.52K |
| 61 | 镜向1-输送带下板.SLDPRT | 90.51K |
| 62 | 镜向2-输送带上板.SLDPRT | 64.55K |
