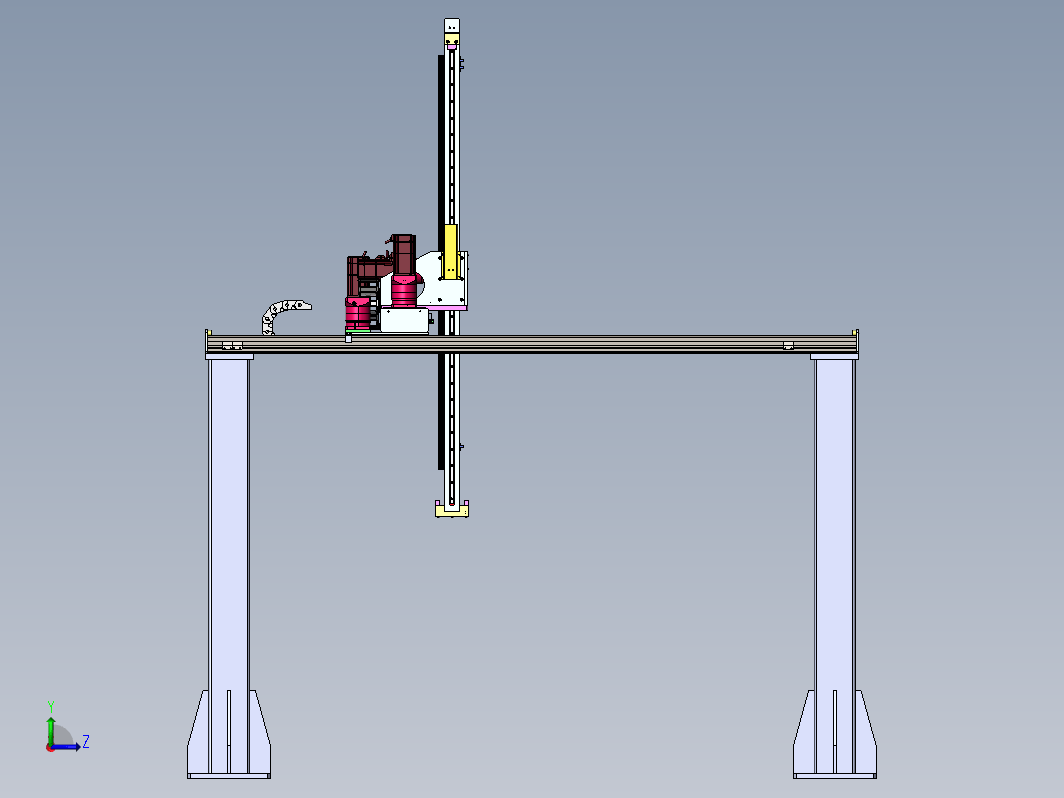

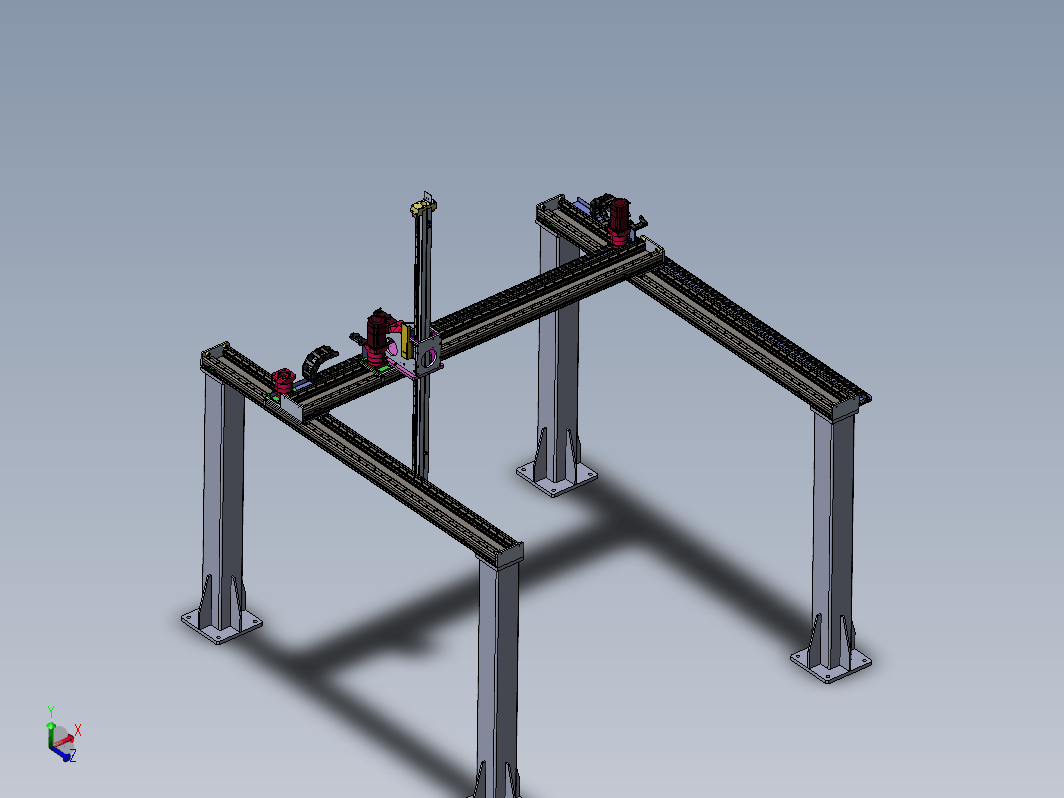

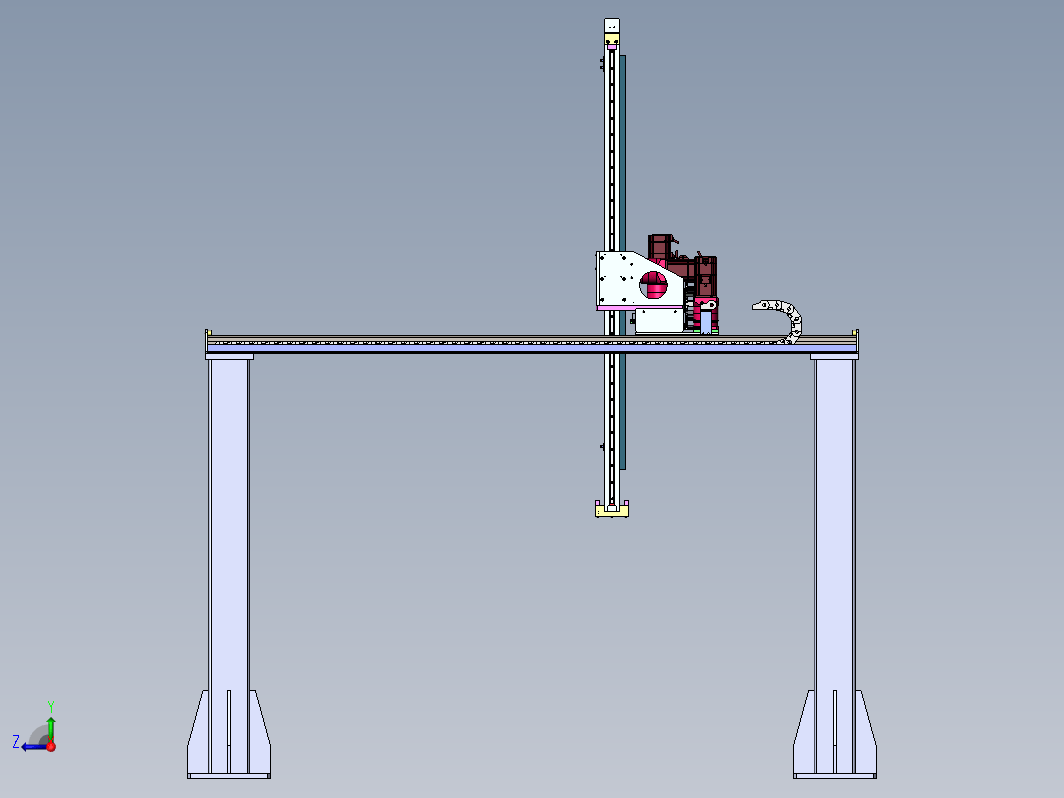

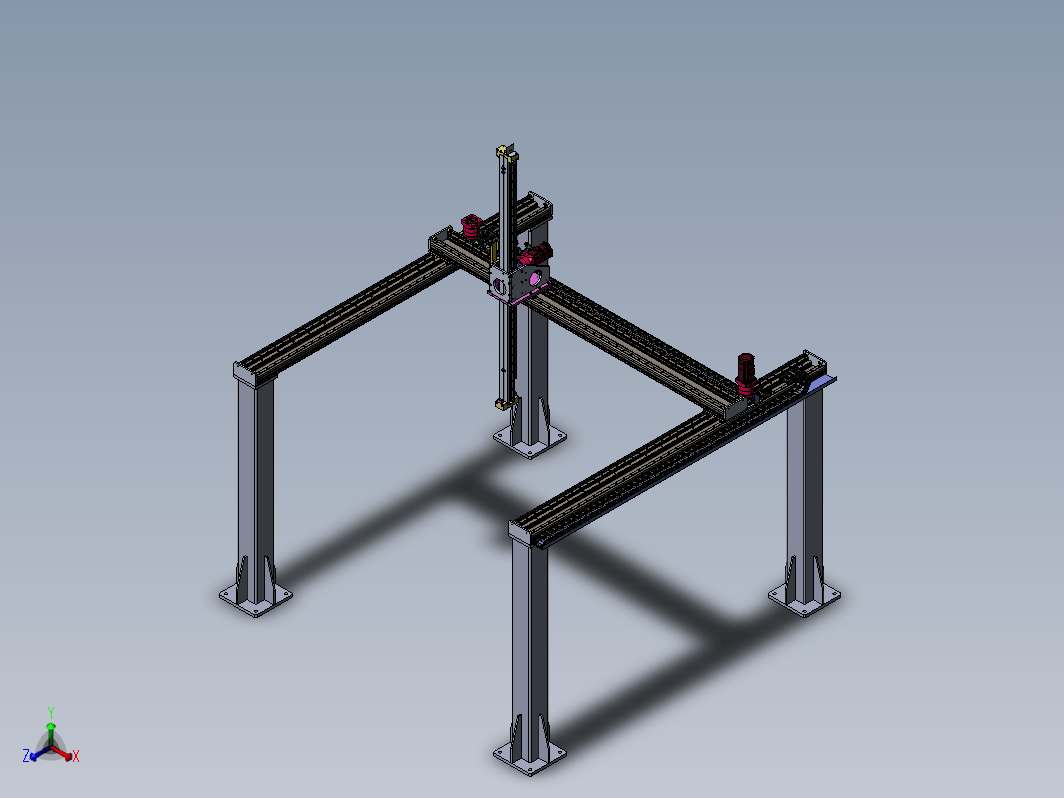

本模型是XYZ三轴横移桁架机械臂，主体由钢结构焊接、170mm模组行程两米、上下移动模组和拖链组成，配有90型减速机和伺服电机，模组采用齿轮齿条形式，重复精度可达±0.05丝。可增加尺寸，有参数，可编辑，喜欢的欢迎下载学习。
龙门三轴桁架机械臂

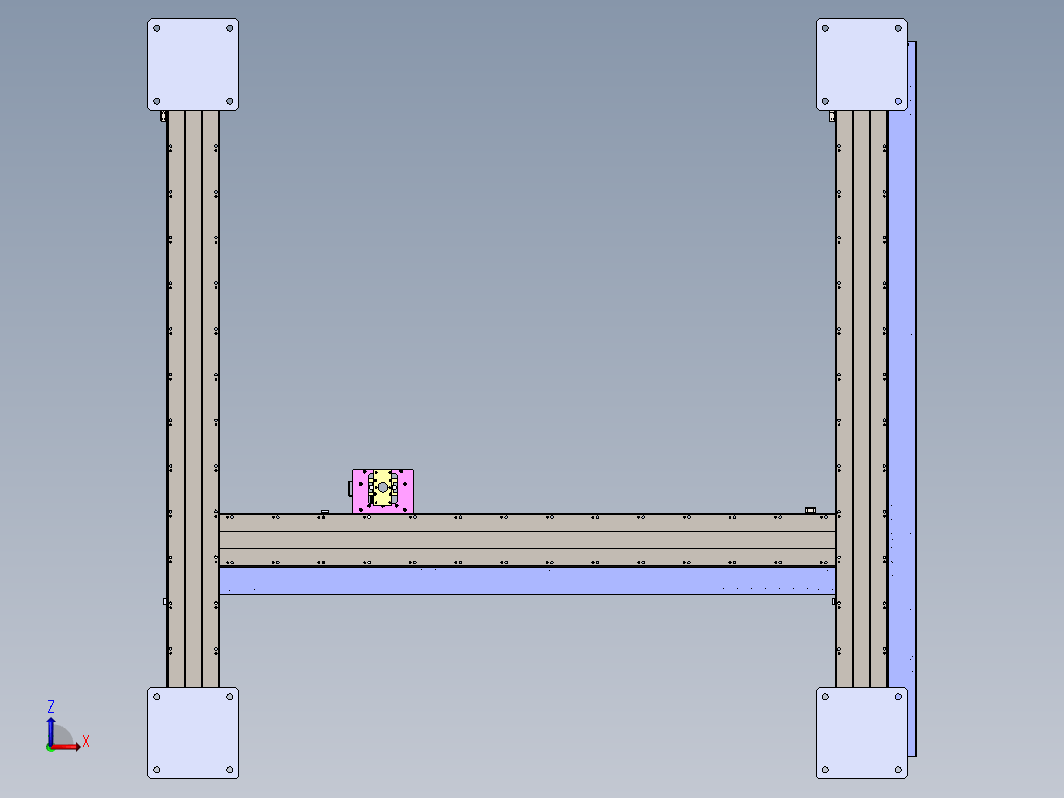

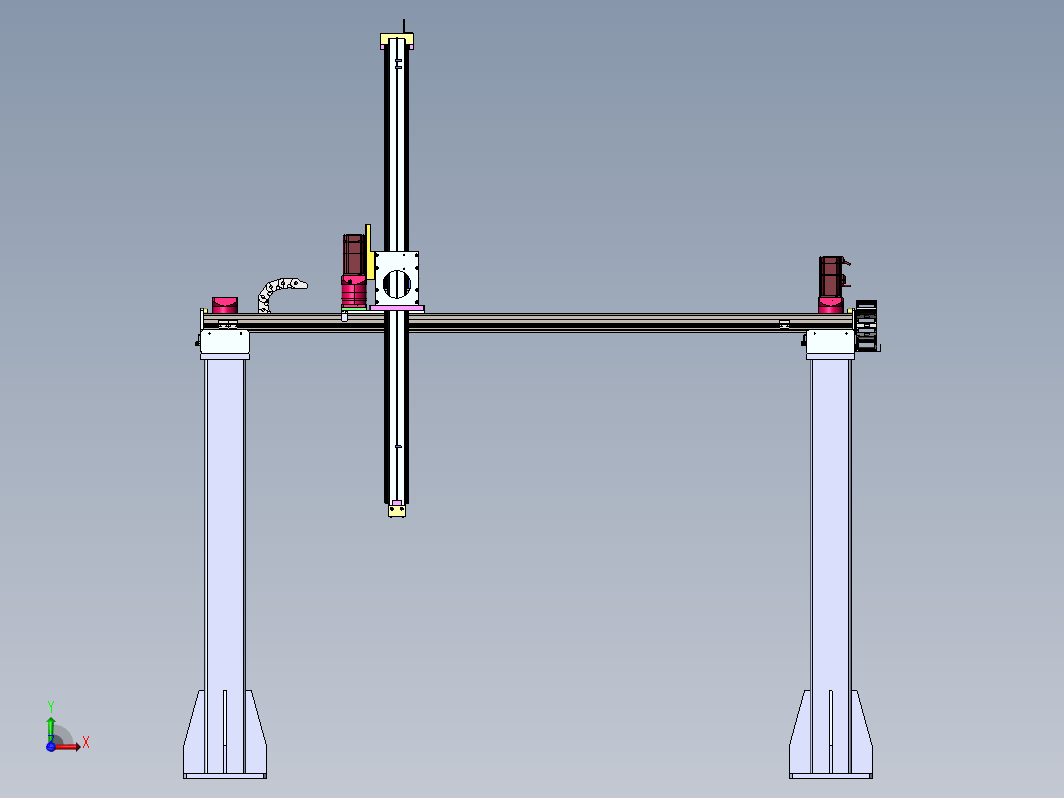

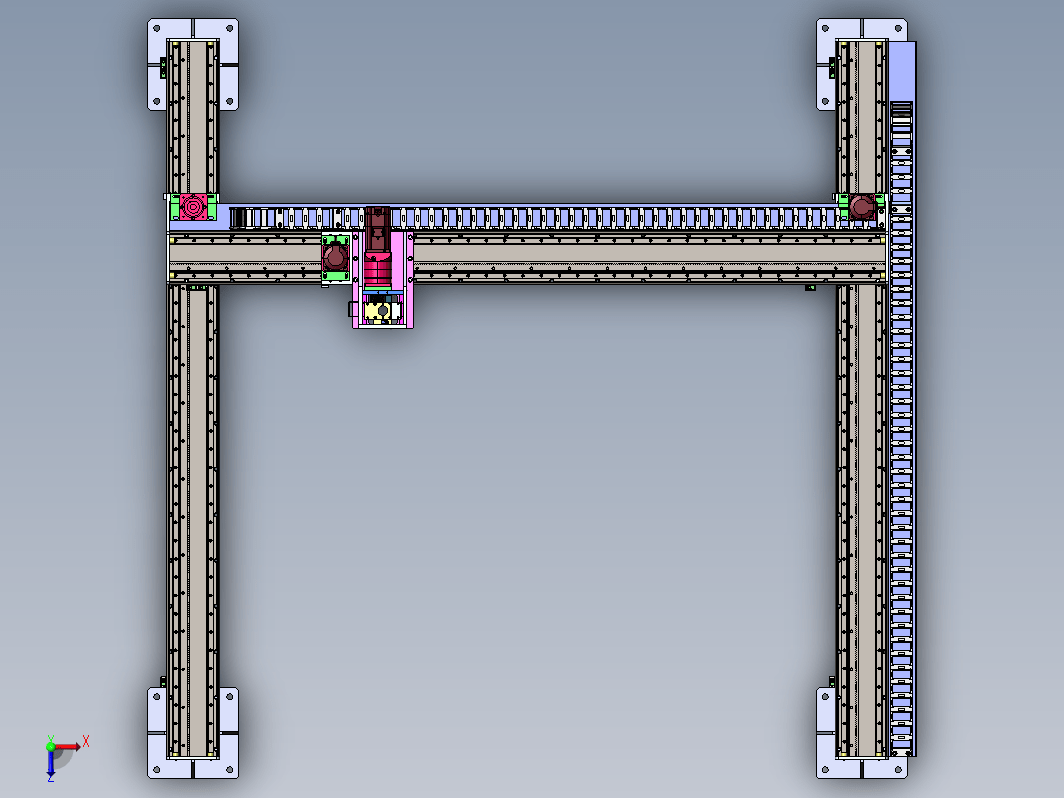

图纸描述
本模型是XYZ三轴横移桁架机械臂，主体由钢结构焊接、170mm模组行程两米、上下移动模组和拖链组成，配有90型减速机和伺服电机，模组采用齿轮齿条形式，重复精度可达±0.05丝。可增加尺寸，有参数，可编辑，喜欢的欢迎下载学习。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小欢喜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  001两侧立柱.SLDPRT | 162.25K |
| 2 |  0龙门三轴桁架机械臂.SLDASM | 6.74M |
| 3 | 101型材主架.SLDPRT | 439.1K |
| 4 | 102上端块.SLDPRT | 193.75K |
| 5 | 103下端块.SLDPRT | 179.34K |
| 6 | 104折弯钣金.SLDPRT | 127.17K |
| 7 | 105缓冲垫块.SLDPRT | 98.72K |
| 8 | 106减速机连接块.SLDPRT | 143.75K |
| 9 | 107过渡板.SLDPRT | 186.3K |
| 10 | 108过渡板.SLDPRT | 186.55K |
| 11 | 109感应片.SLDPRT | 116.14K |
| 12 | 110左侧板.SLDPRT | 169.81K |
| 13 | 111右侧板.SLDPRT | 178.88K |
| 14 | 112底板.SLDPRT | 190.74K |
| 15 | 113后侧板.SLDPRT | 149.53K |
| 16 | 114钣金.SLDPRT | 185.68K |
| 17 | 201安装板.SLDPRT | 89.01K |
| 18 | 202缓冲块.SLDPRT | 98.11K |
| 19 | 203减速机连接块.SLDPRT | 139.43K |
| 20 | 204底板.SLDPRT | 189.63K |
| 21 | 205接触弹片.sldprt | 58.89K |
| 22 | 206拖链支撑板.SLDPRT | 149.66K |
| 23 | 207拖链支架.SLDPRT | 96.27K |
| 24 | 2M__800直齿条.sldprt | 759.83K |
| 25 | KCT60Y-L130-1400-JSJ90-C4-1216模块1.SLDASM | 500.05K |
| 26 | KCT60Y-L130-1400-JSJ90-C4-1216组装体.sldasm | 1.41M |
| 27 | MSB20导轨.sldprt | 245.14K |
| 28 | P75B伺服电机.sldprt | 410.72K |
| 29 | PLF090减速机.sldprt | 227.62K |
| 30 | PM-T45传感器.sldprt | 35.33K |
| 31 | RDM17-2000齿轮齿条模组.sldasm | 5.84M |
| 32 | RGEA2.0-100-N齿条.sldprt | 1.76M |
| 33 | TRS15VN-2.L990导轨.sldprt | 336.84K |
| 34 | TRS15VN滑块.sldprt | 590.06K |
| 35 | ZDM175铝型材2350.SLDPRT | 3.05M |
| 36 | 内高25内侧打开型桥式拖链[DMD25BT-25-57-R75-50-A2].sldasm | 4.07M |
| 37 | 内高25内侧打开型桥式拖链[DMD25BT-25-57-R75-50-A2]_上57.sldprt | 118.58K |
| 38 | 内高25内侧打开型桥式拖链[DMD25BT-25-57-R75-50-A2]_下57.sldprt | 128.18K |
| 39 | 内高25内侧打开型桥式拖链[DMD25BT-25-57-R75-50-A2]_链节75.sldprt | 10.85M |
| 40 | 接触传感器.sldprt | 180.28K |
| 41 | 滑块20.sldprt | 753.5K |
| 42 | 齿轮.sldprt | 607.24K |
