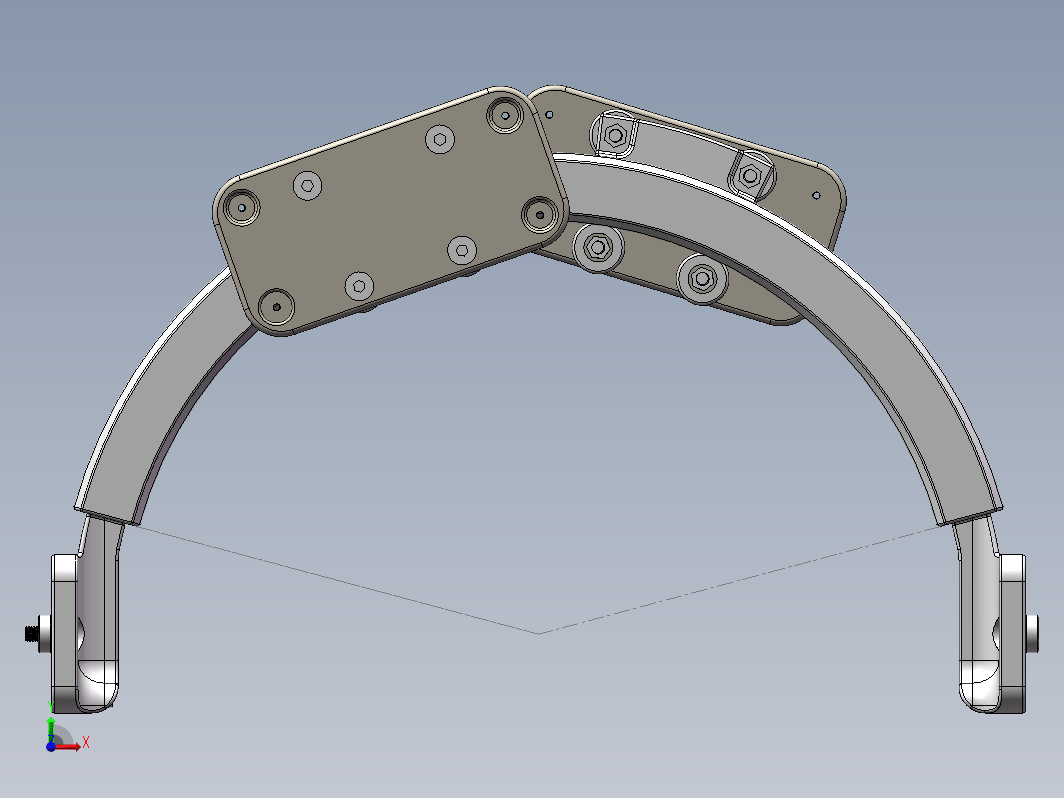

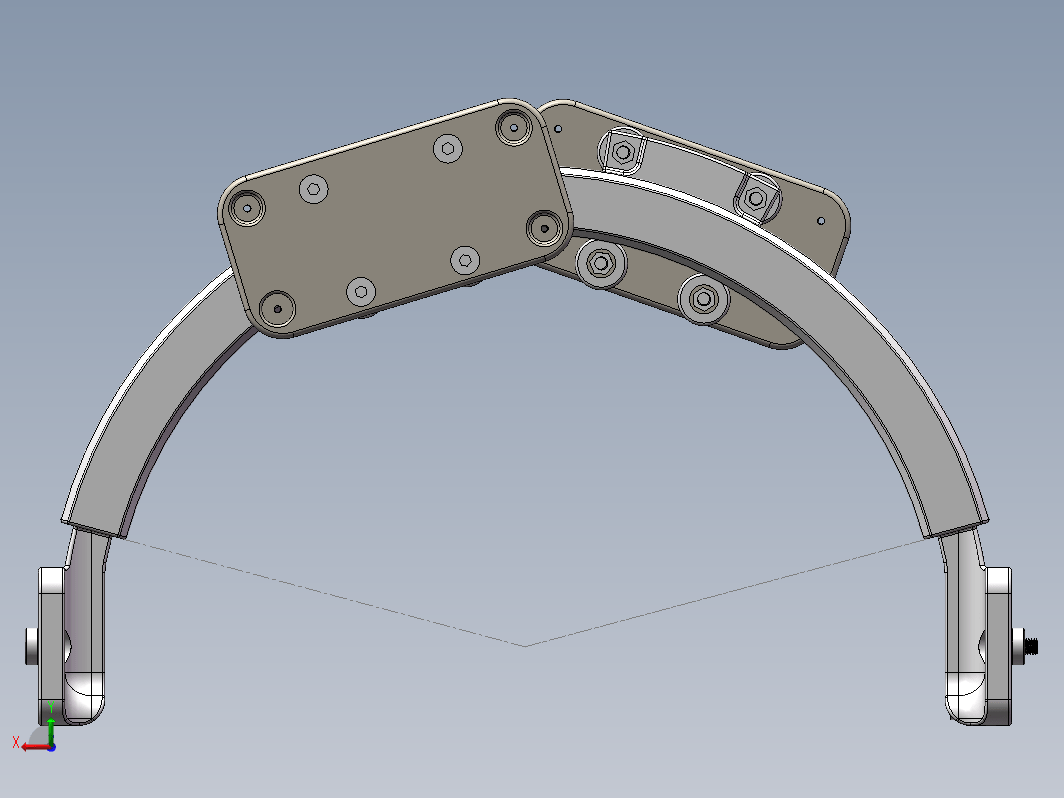

圆弧导轨用在自动化设备中，用于需要旋转的结构中，可满足设备精确灵活的转动，由滑轨和滑块组成，可组合使用，该模型为sw2020绘制，欢迎大家下载。
圆弧导轨机构
图纸描述
圆弧导轨用在自动化设备中，用于需要旋转的结构中，可满足设备精确灵活的转动，由滑轨和滑块组成，可组合使用，该模型为sw2020绘制，欢迎大家下载。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
周星星
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  #3-1圆弧导轨.SLDASM | 199.15K |
| 2 | #3-2导轨支撑滚轮装配体.SLDASM | 367.44K |
| 3 | #3-圆弧模组.SLDASM | 306.79K |
| 4 |  3-0圆弧框架.SLDPRT | 281.22K |
| 5 | 3-1-1圆弧导轨.SLDPRT | 111.95K |
| 6 | 3-1-2导轨滑块.SLDPRT | 992.97K |
| 7 | 3-1-3导轨压丝块.SLDPRT | 153.06K |
| 8 | 3-1-3旋转导轨压丝块4.5.SLDPRT | 992.25K |
| 9 | 3-1-4旋转导轨压丝块盖子4.5.SLDPRT | 167.86K |
| 10 | 3-2-1旋转导轨滚轮.SLDPRT | 183.21K |
| 11 | 3-2-2旋转导轨滚轮轴.SLDPRT | 372.25K |
| 12 | 3-2-2旋转导轨滚轮轴2.SLDPRT | 339.53K |
| 13 | 3-尼龙垫片5-8-1-2.SLDPRT | 70.34K |
| 14 | 3-尼龙垫片5-8-1.SLDPRT | 69.96K |
| 15 | 3-尼龙螺栓M6-12.SLDPRT | 362.94K |
| 16 | 3-尼龙螺母M3-10.SLDPRT | 114.77K |
| 17 | 3-尼龙螺母M3-8.SLDPRT | 112.66K |
| 18 | 3-尼龙螺母M5-4.SLDPRT | 67.61K |
| 19 | 3-轴承5-11-5-2.SLDPRT | 65.38K |
| 20 | 3-轴承5-11-5.SLDPRT | 66.53K |
| 21 | #3-0圆弧模组4.5.SLDASM | 3.13M |
| 22 | #3-1滑块加滚轮4.5.SLDASM | 1.76M |
| 23 | 3-0圆弧框架加导轨.SLDPRT | 2.83M |
| 24 | 3-1-3旋转导轨压丝块4.5.SLDPRT | 992.25K |
| 25 | 3-1-4旋转导轨压丝块盖子4.5.SLDPRT | 167.86K |
| 26 | 固定块.SLDPRT | 54.69K |
| 27 | 上圆弧导轨.SLDPRT | 158.47K |
| 28 | 下圆弧导轨.SLDPRT | 143.47K |
| 29 | 圆弧导轨底座.SLDPRT | 237.55K |
| 30 | 圆弧框架.SLDPRT | 216.41K |
| 31 | 圆弧模组装配体.SLDASM | 193.96K |
| 32 | 2-2-1旋转导轨滚轮.SLDPRT | 222.6K |
| 33 | 2-2-2旋转导轨滚轮轴.SLDPRT | 535.79K |
| 34 | 2-尼龙垫片5-8-1.SLDPRT | 70.39K |
| 35 | 2-尼龙垫片6-10-1.SLDPRT | 68.97K |
| 36 | 2-尼龙垫片M6-18-1.5.SLDPRT | 59.79K |
| 37 | 2-尼龙螺栓M6-12.SLDPRT | 351.91K |
| 38 | 2-尼龙螺栓M6-16.SLDPRT | 103.35K |
| 39 | 2-尼龙螺母M5-4.SLDPRT | 66.91K |
| 40 | 2-尼龙螺母M6-5.SLDPRT | 71.65K |
| 41 | 2-轴承5-11-5.SLDPRT | 66.53K |
| 42 | 塑料滚珠.SLDPRT | 123.46K |
| 43 | 导轨滑块装配体.SLDASM | 682.35K |
| 44 | 尼龙螺栓M6-30(螺纹长15).SLDPRT | 397.57K |
| 45 | 支撑滚轮装配体.SLDASM | 544.12K |
| 46 | 滑轨1.SLDPRT | 108.54K |
| 47 | 滚珠滑块.SLDPRT | 162.89K |
| 48 | 滚轮支撑装配体.SLDASM | 473.0K |
| 49 | 直线压丝块 新 .SLDPRT | 175.51K |
| 50 | 直线导轨1.SLDPRT | 94.89K |
| 51 | 直线导轨底座1.SLDPRT | 271.15K |
| 52 | 直线导轨滑块.SLDPRT | 179.98K |
| 53 | 直线导轨滚轮支撑装配体.SLDASM | 427.76K |
| 54 | 直线导轨装配体.SLDASM | 445.4K |
| 55 | 总装配体.SLDASM | 1.43M |
| 56 | 滑板.SLDPRT | 85.38K |
| 57 | 滑板2.SLDPRT | 94.21K |
