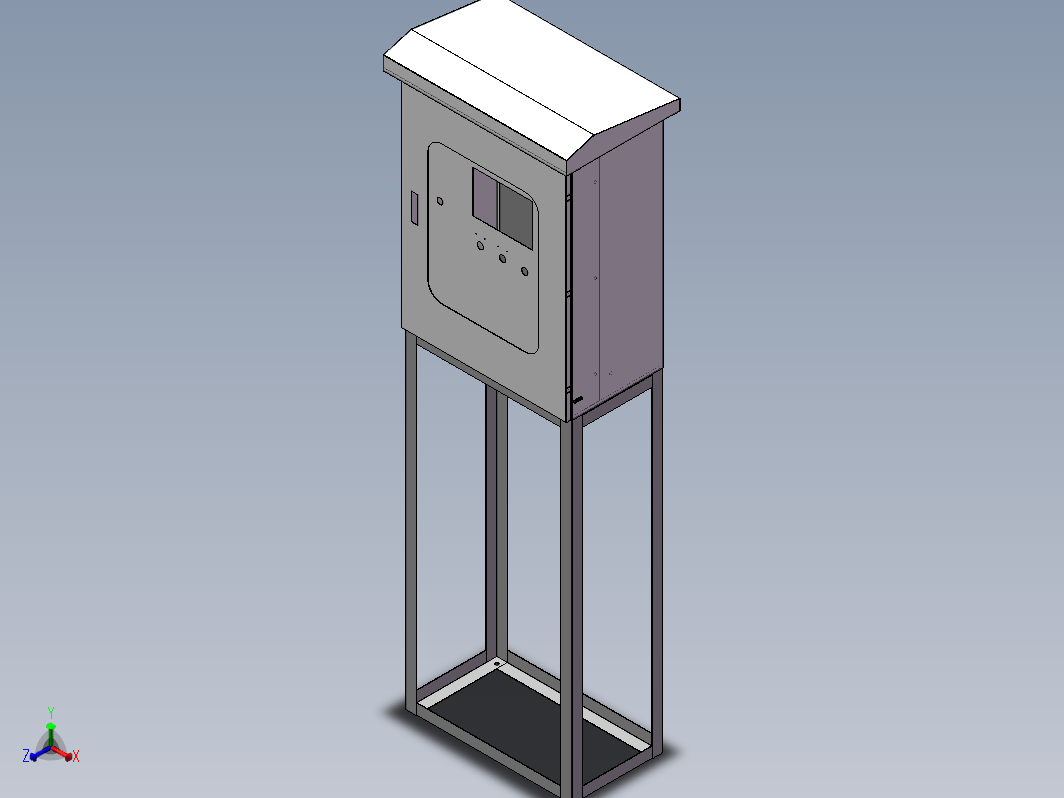

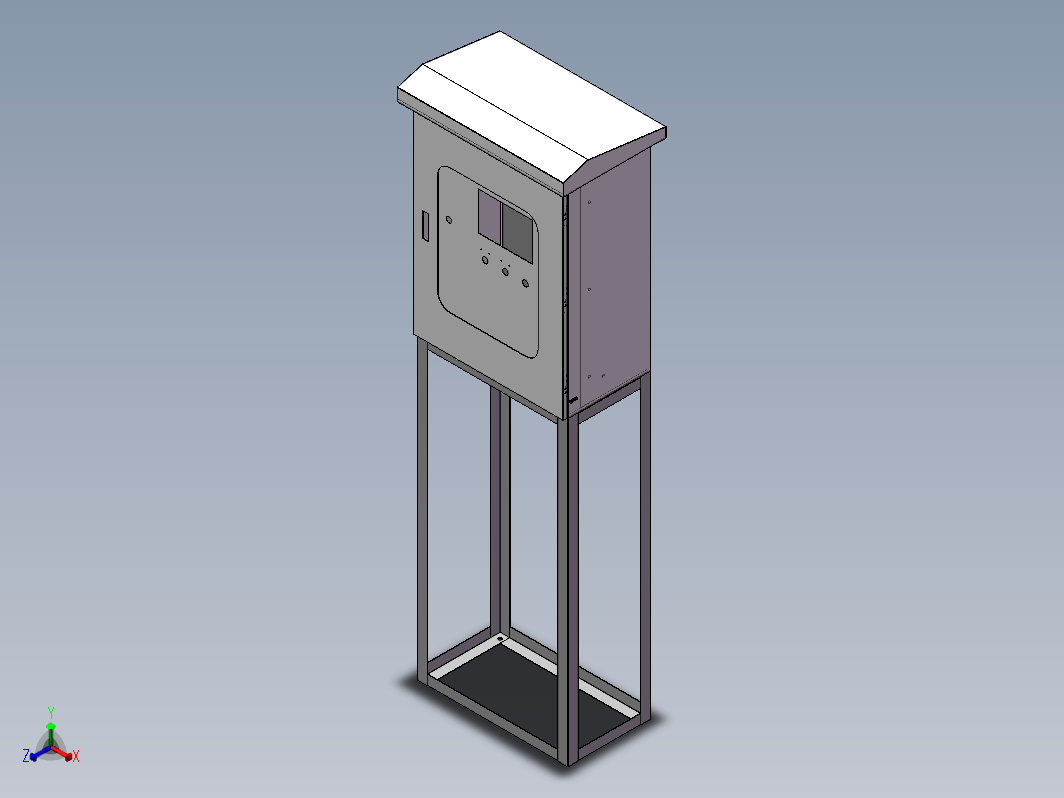

一款户外不锈钢柜子设计模型， 设备外观设计美观，结构详细。提供SW原图档以及装配部件、下料图。
防水不锈钢户外柜
图纸描述
一款户外不锈钢柜子设计模型， 设备外观设计美观，结构详细。提供SW原图档以及装配部件、下料图。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：664983
文件大小：7.84M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：钣金图纸
图纸格式：sldprt、slddrw、dwg、sldasm
软件版本：Solidworks 2014
作者
最美的期待
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  AE箱-箱体铰链.SLDPRT | 303.5K |
| 2 | AE箱-门板铰链.SLDPRT | 251.0K |
| 3 | M8X25焊接螺丝.SLDPRT | 779.0K |
| 4 |  上横梁.SLDDRW | 860.5K |
| 5 | 上横梁.SLDPRT | 511.0K |
| 6 | 内门.SLDDRW | 492.0K |
| 7 | 内门.SLDPRT | 1.5M |
| 8 | 外门.SLDDRW | 478.0K |
| 9 | 外门.SLDPRT | 778.0K |
| 10 | 安装板.SLDDRW | 455.5K |
| 11 | 安装板.SLDPRT | 606.0K |
| 12 |  底座支架深.DWG | 265.97K |
| 13 | 底座支架高.DWG | 265.54K |
| 14 | 底座支架宽.SLDDRW | 391.5K |
| 15 | 底座支架宽.SLDPRT | 271.0K |
| 16 |  底座支架总装.SLDASM | 245.5K |
| 17 | 底座支架总装.SLDDRW | 415.0K |
| 18 | 底座支架深.SLDDRW | 389.5K |
| 19 | 底座支架深.SLDPRT | 365.5K |
| 20 | 底座支架高.SLDDRW | 387.5K |
| 21 | 底座支架高.SLDPRT | 186.5K |
| 22 | 底板.SLDDRW | 500.5K |
| 23 | 底板.SLDPRT | 495.0K |
| 24 | 底板加强梁.SLDDRW | 409.5K |
| 25 | 底板加强梁.SLDPRT | 372.0K |
| 26 | 立柱.SLDDRW | 452.5K |
| 27 | 立柱.SLDPRT | 337.5K |
| 28 | 箱体.SLDDRW | 565.0K |
| 29 | 箱体.SLDPRT | 847.0K |
| 30 | 装配体.SLDASM | 1.14M |
| 31 | 装配体.SLDDRW | 879.0K |
| 32 | 钟铮AP402S.SLDPRT | 885.5K |
| 33 | 铰链.SLDASM | 139.5K |
| 34 | 铰链1.SLDPRT | 168.0K |
| 35 | 铰链2.SLDPRT | 167.0K |
| 36 | 防雨顶盖.SLDDRW | 423.5K |
| 37 | 防雨顶盖.SLDPRT | 373.5K |
| 38 | 顶盖前侧梁.SLDDRW | 442.5K |
| 39 | 顶盖前侧梁.SLDPRT | 983.0K |
| 40 | 顶盖右封板.SLDPRT | 356.5K |
| 41 | 顶盖后侧梁.SLDDRW | 416.0K |
| 42 | 顶盖后侧梁.SLDPRT | 504.0K |
| 43 | 顶盖左右封板.SLDDRW | 424.5K |
| 44 | 顶盖左封板.SLDPRT | 675.0K |
