冲床自动送料机构
图纸描述

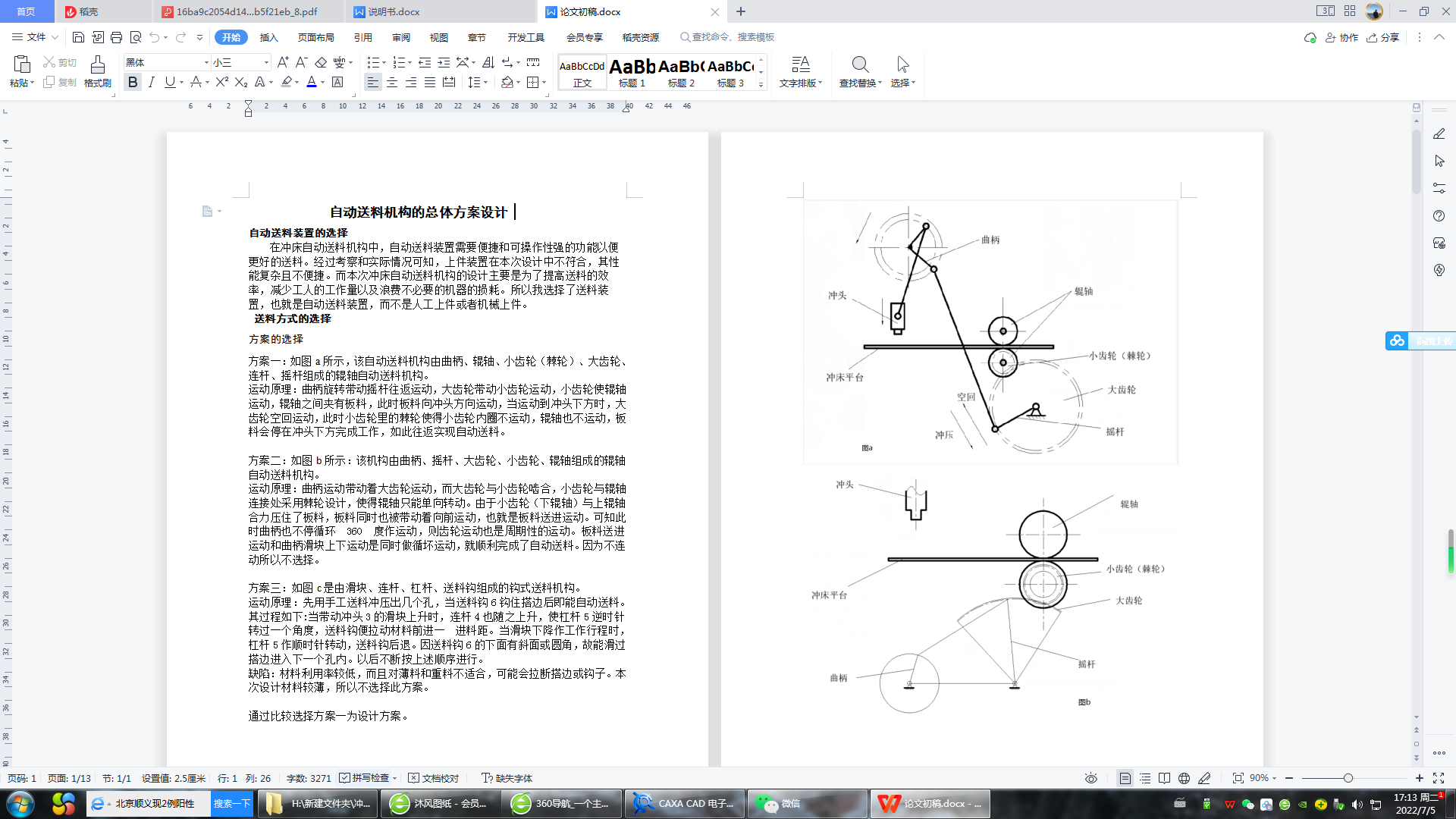

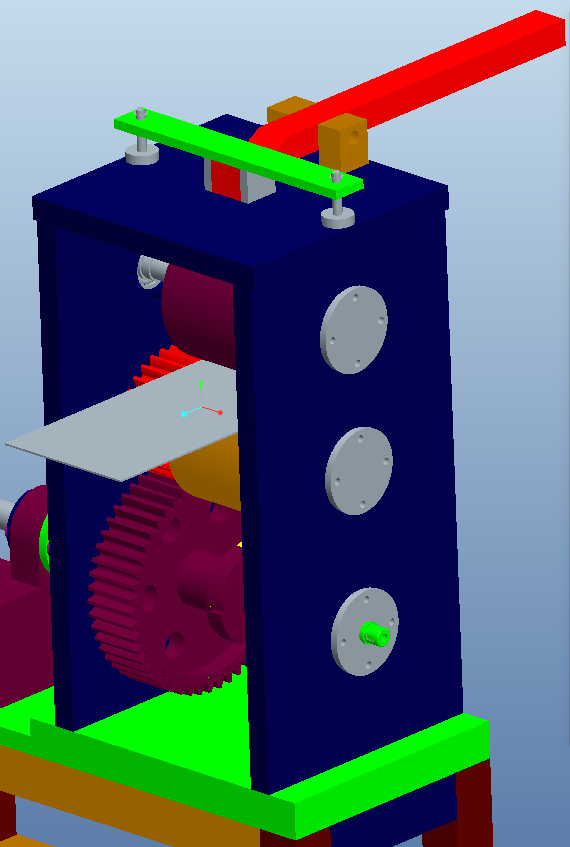

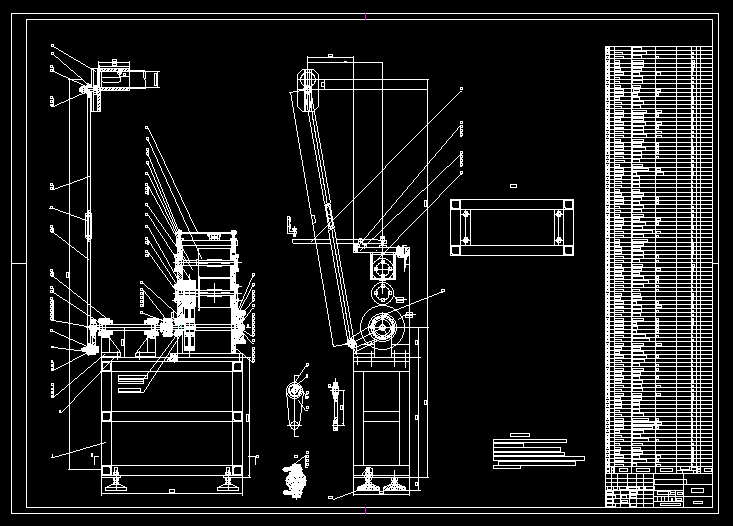

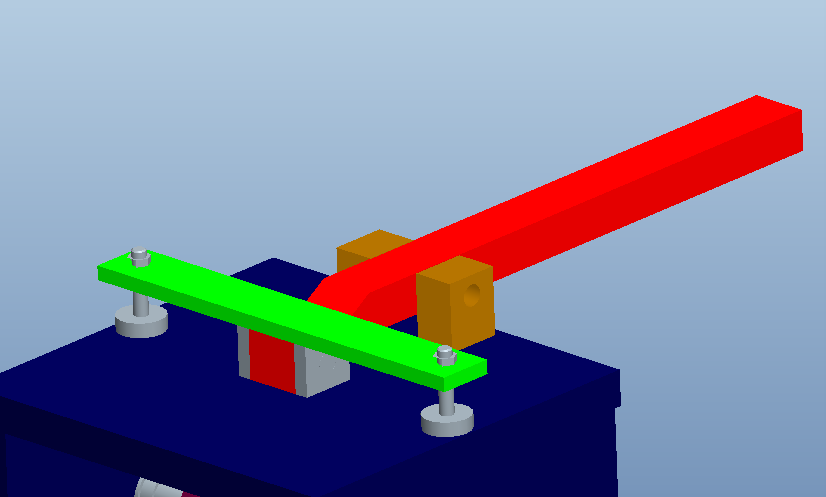

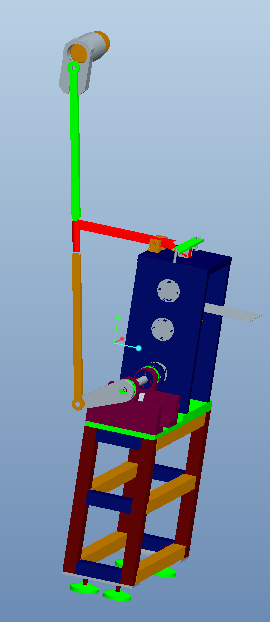

冲床自动送料机构，提高机床运动效率，降低人力,自动送料机构由曲柄、辊轴、小齿轮（棘轮）、大齿轮、连杆、摇杆组成的辊轴自动送料机构。运动原理：曲柄旋转带动摇杆往返运动，大齿轮带动小齿轮运动，小齿轮使辊轴运动，辊轴之间夹有板料，此时板料向冲头方向运动，当运动到冲头下方时，大齿轮空回运动，此时小齿轮里的棘轮使得小齿轮内圈不运动，辊轴也不运动，板料会停在冲头下方完成工作，如此往返实现自动送料。
