内孔涨紧定位夹具
图纸描述

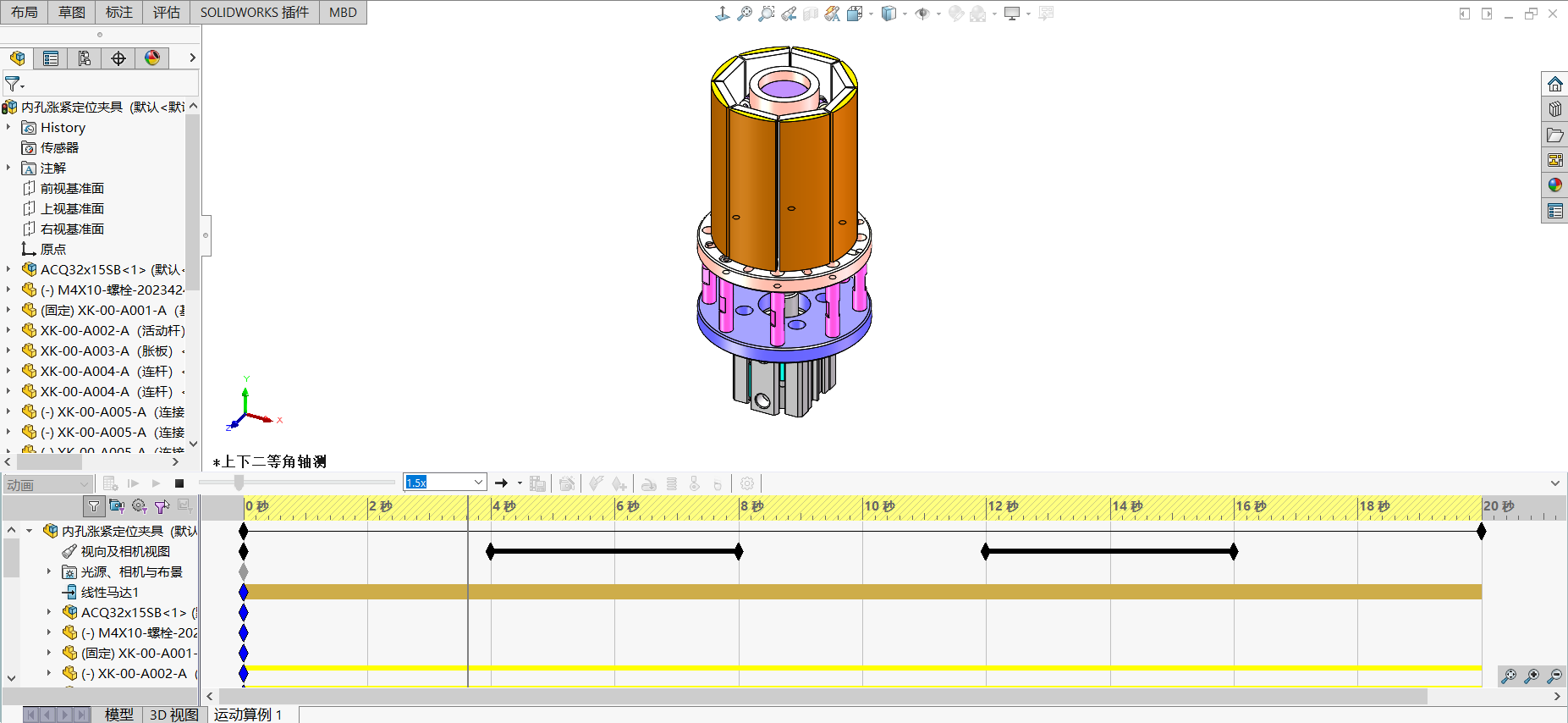

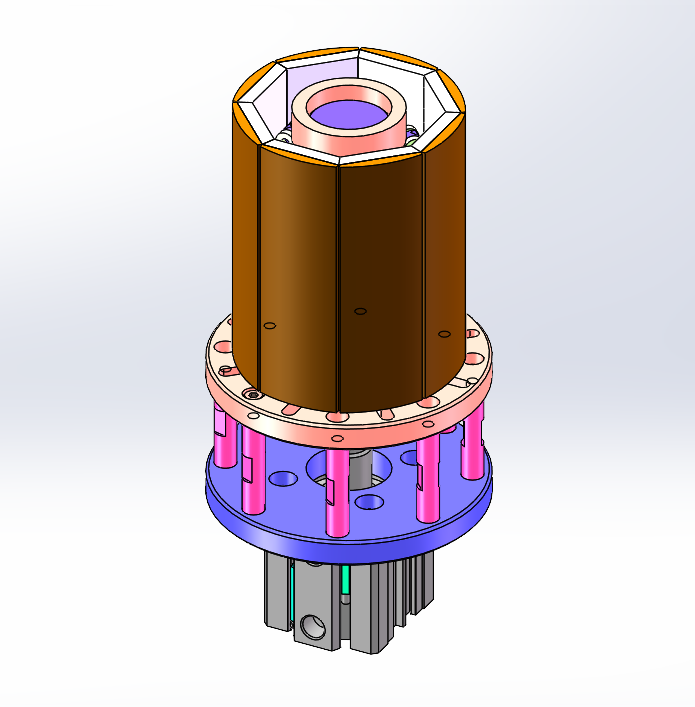

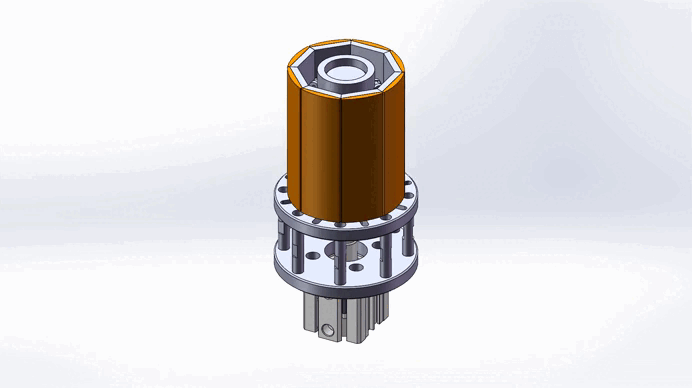

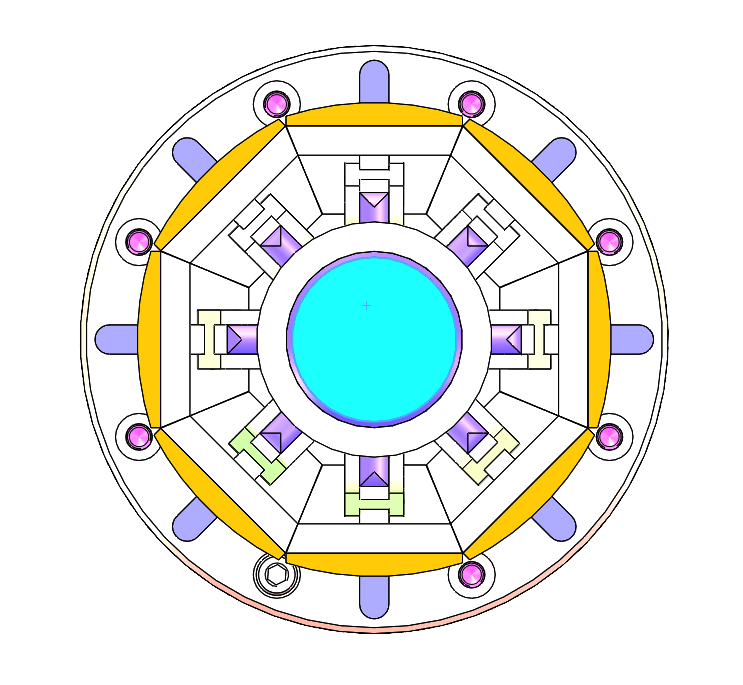

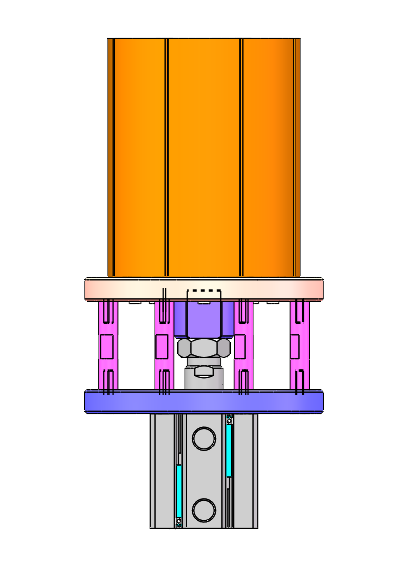

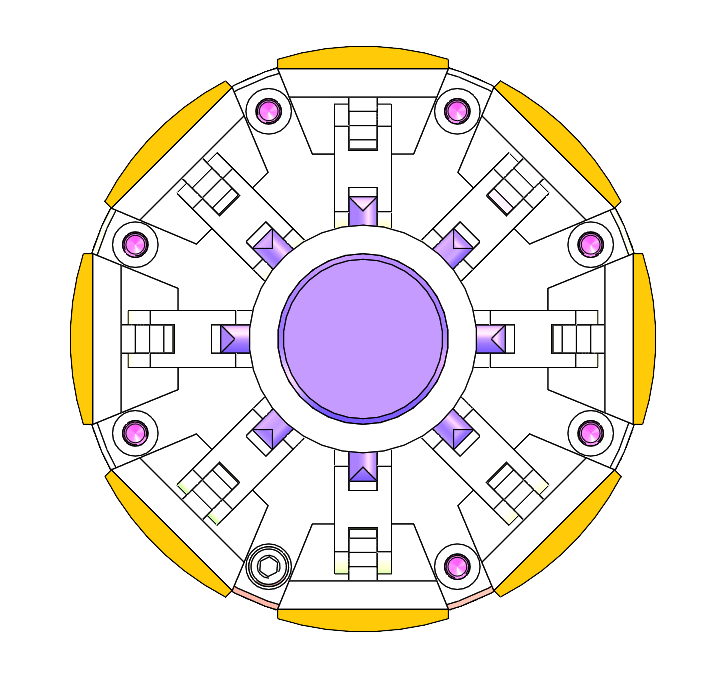

内孔涨紧定位夹具用来涨紧并定位圆孔的工件，在涨紧的过程中能够定位圆的同轴度，及时在偏心的插入圆孔之中，在涨紧的过程中也能够将工件对正，使其与此工装夹具同心。此夹具由一个气缸提供动力，气缸带动芯轴上下动作；八个定位板通过平行四边形机构与中间的芯轴连接，芯轴的垂直移动带动定位板的径向水平移动，从而实现圆孔的内撑定位。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201040
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  00 3 point faded.p2s | 1.07K |
| 2 | 11 white kitchen.p2s | 1.08K |
| 3 | 3 point beige.hdr | 5.31M |
| 4 |  ACQ32x15SB.SLDASM | 210.47K |
| 5 |  M4X10-螺栓-202342492619.SLDPRT | 166.01K |
| 6 | XK-00-A001-A（基准件）.SLDPRT | 328.73K |
| 7 | XK-00-A002-A（活动杆）.SLDPRT | 387.74K |
| 8 | XK-00-A003-A（胀板）.SLDPRT | 151.77K |
| 9 | XK-00-A004-A（连杆）.SLDPRT | 112.79K |
| 10 | XK-00-A005-A（连接柱）.SLDPRT | 93.49K |
| 11 | XK-00-A006-A（气缸板）.SLDPRT | 183.16K |
| 12 | _ACQ 32_Nut.SLDPRT | 59.41K |
| 13 | _ACQS-32x15-B_15r.SLDPRT | 31.99K |
| 14 | _ACQS-32x1515_b_1.SLDPRT | 90.48K |
| 15 | _CS1-G()_1.SLDPRT | 40.34K |
| 16 | color.p2m | 0.26K |
| 17 | kitchen.hdr | 6.07M |
| 18 | orange.p2m | 0.38K |
| 19 | reflective shadow floor.p2m | 0.16K |
| 20 | shadow floor.p2m | 0.16K |
| 21 | 内孔涨紧定位夹具.SLDASM | 633.59K |
| 22 |  内孔涨紧定位夹具.STEP | 2.35M |
