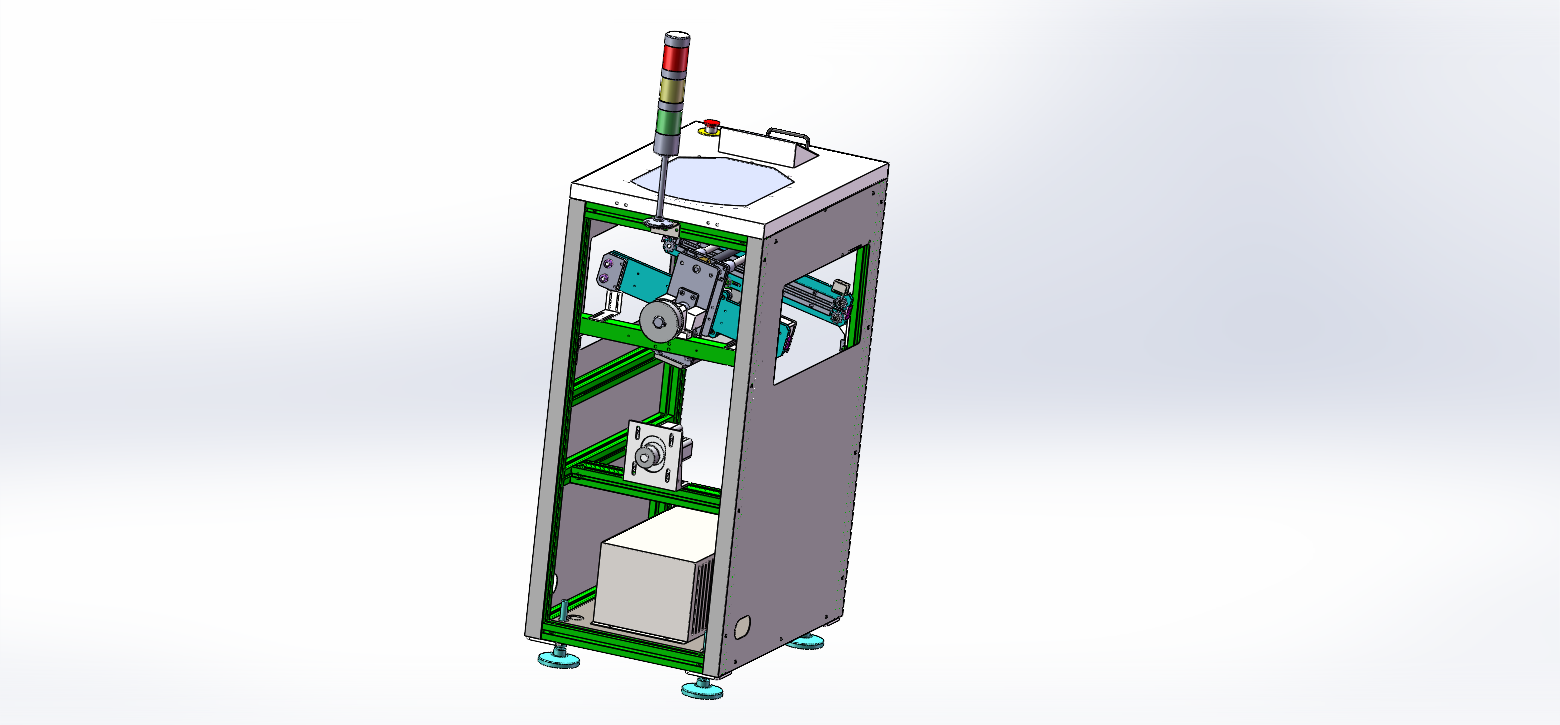

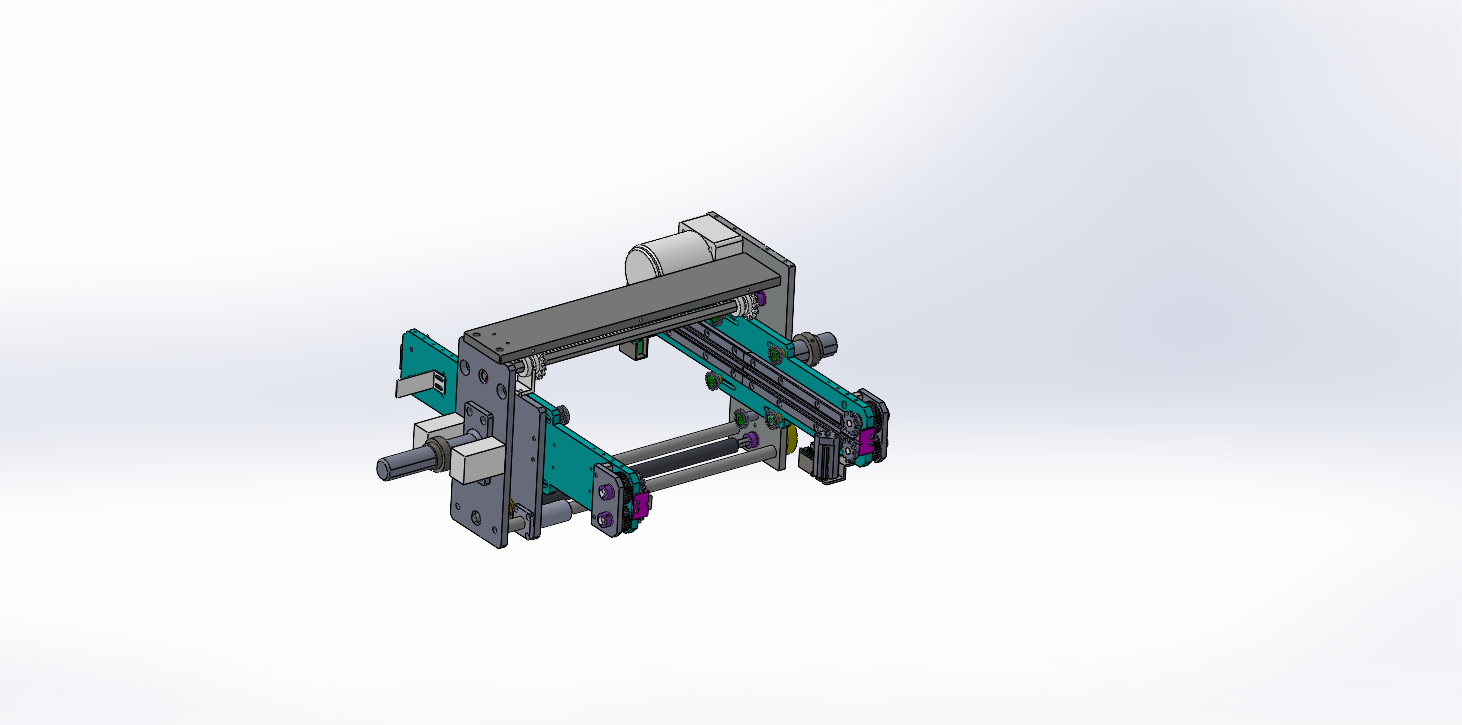

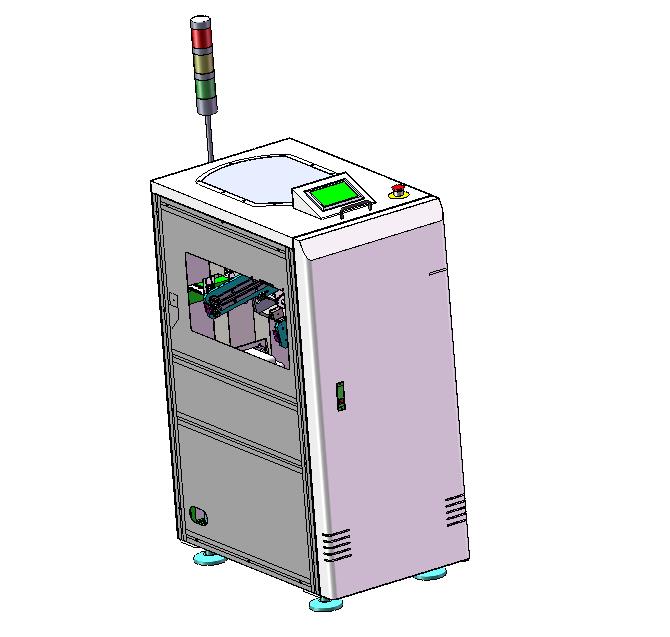

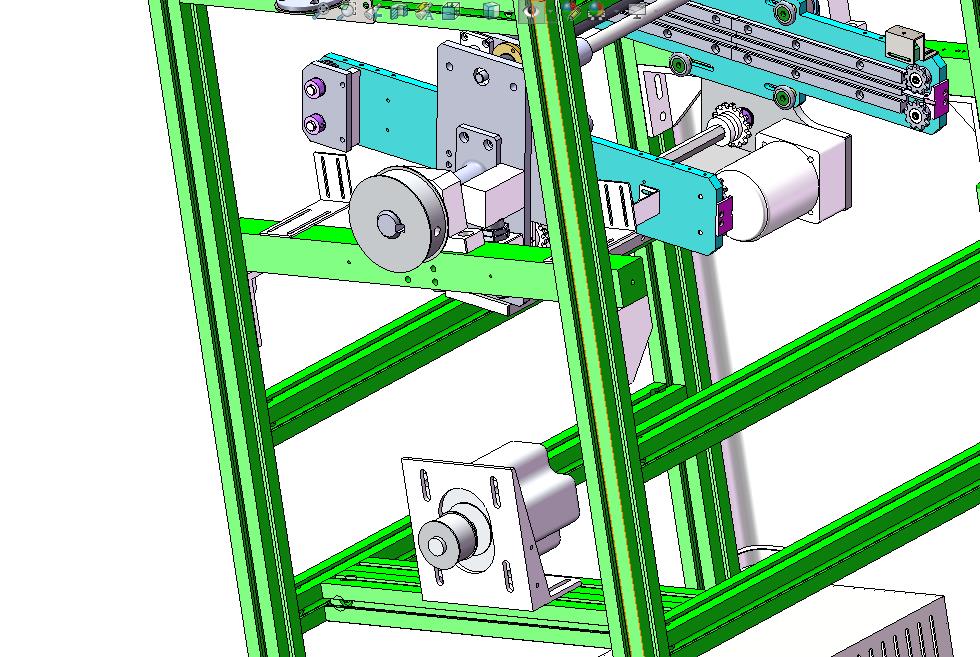

PCB板自动翻板机，在电子产品SMT线体上搭配使用，PCB板流入翻板机轨道，轨道进行180翻板，A面PCB板进，B面PCB板出。整体框架是右型材搭配，表面外观是1.5mm钣金，翻转驱动是由步进电机+皮带驱动，有机械限位；轨道输送驱动是由15W交流电机+链条驱动。图纸格式是SW2021版本，内含STEP通用格式。
