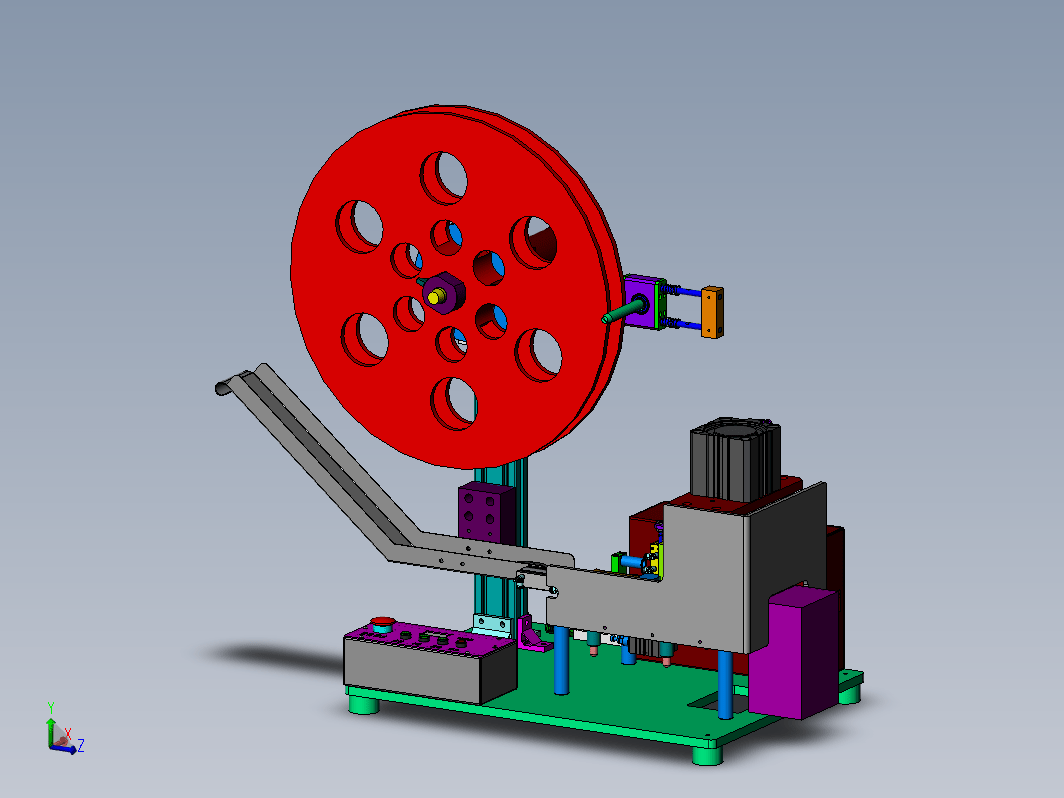

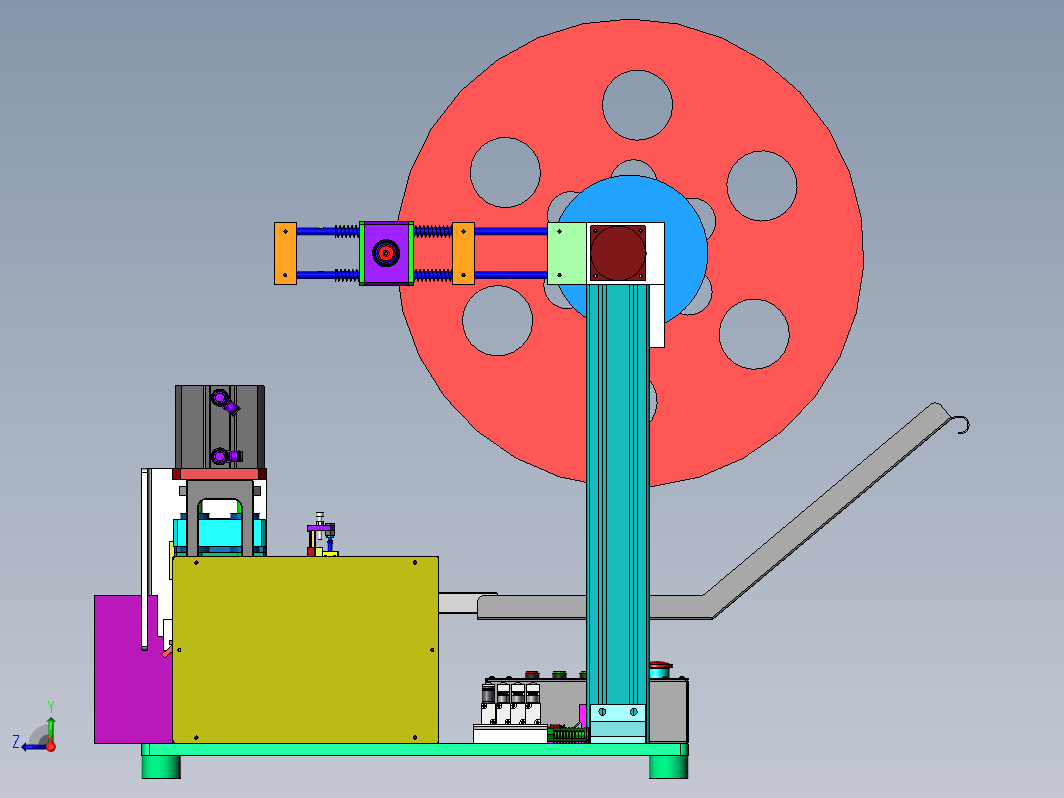

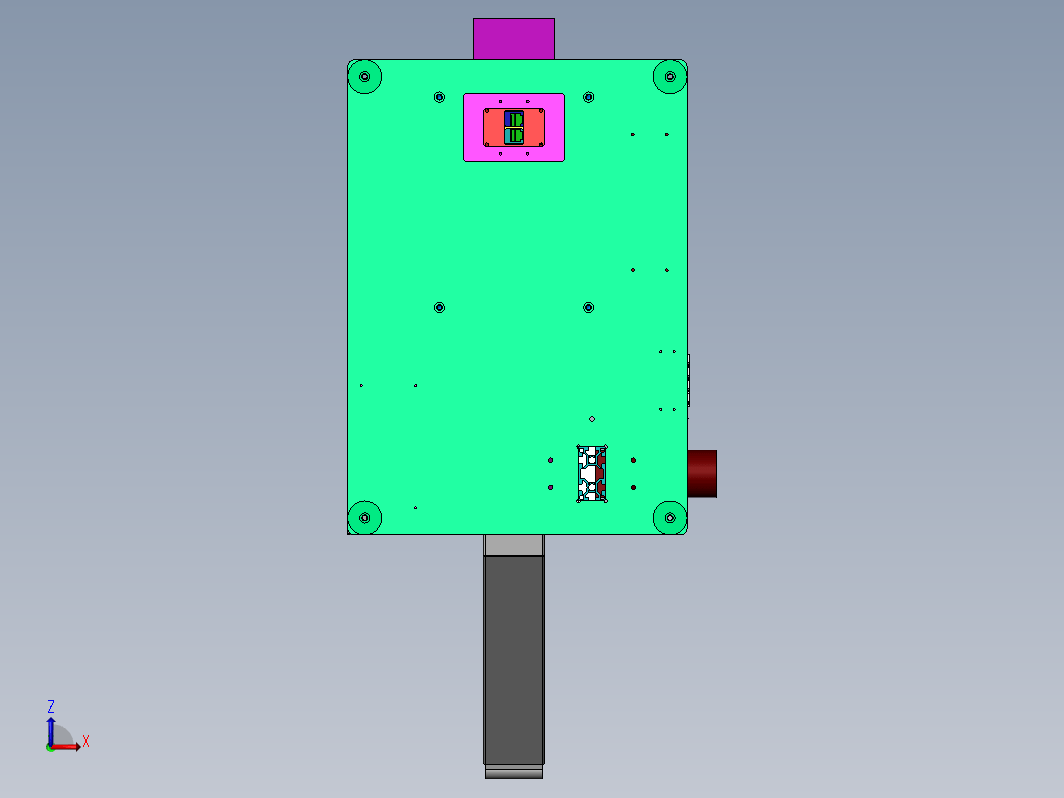

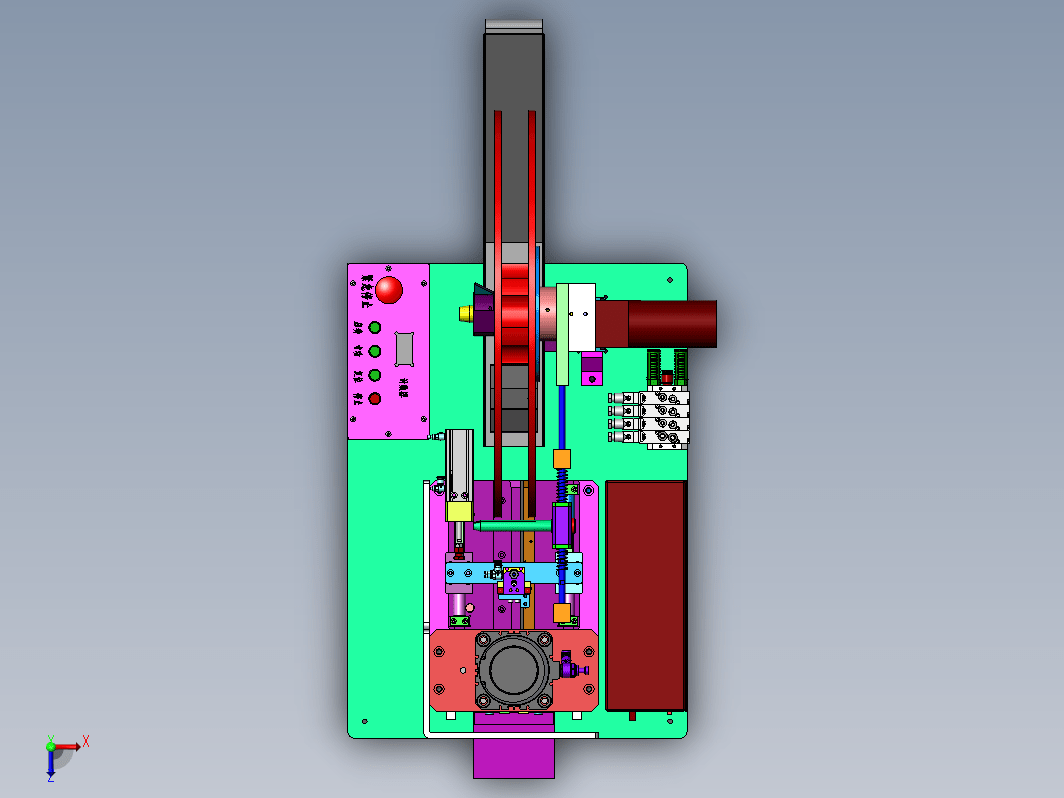

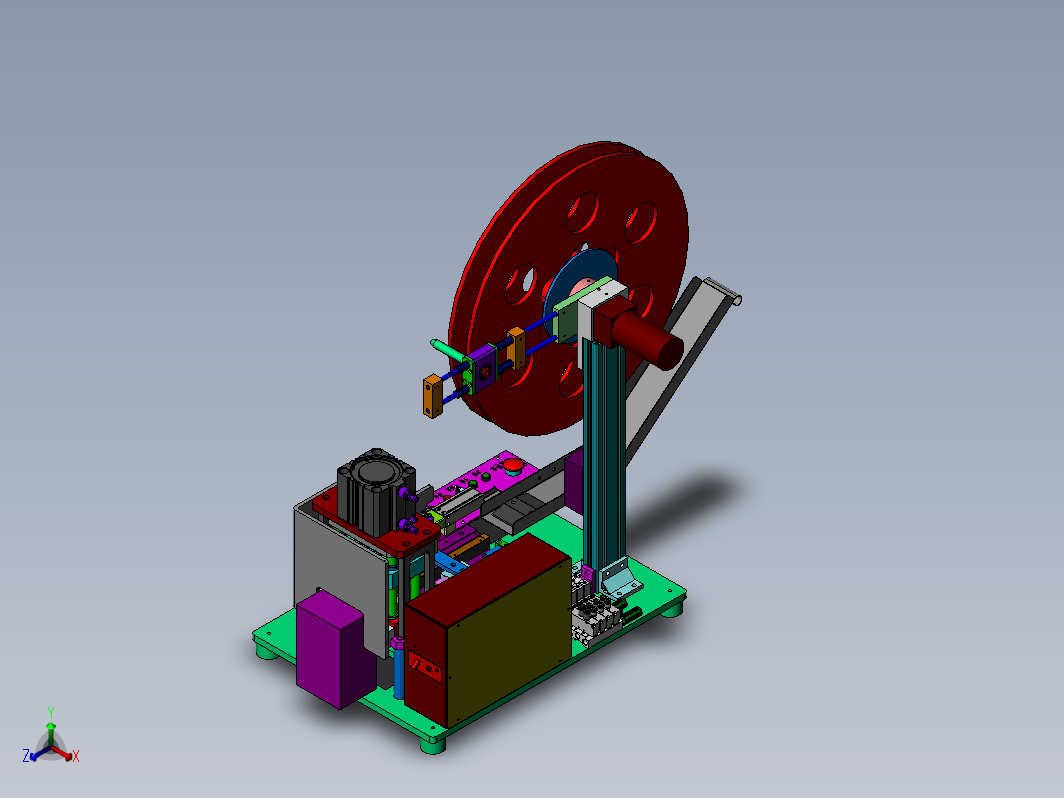

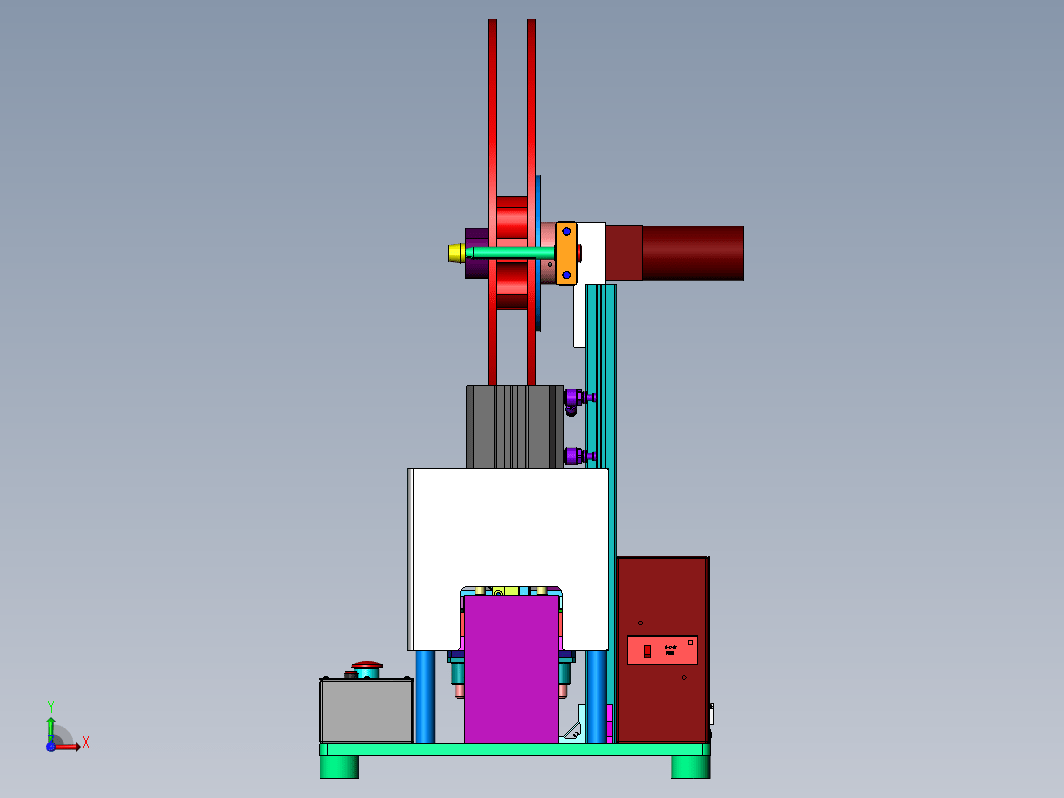

此设备主要用在电子器件加工设备上使用对产品二次折弯组装使用的桌上型半自动治具，通过Y轴固定治具将产品固定后气缸推动进入裁切工位，Z轴采用双杠气缸完成裁切。项目内文件涵XT通用格式3D图档，欢迎各位机械设计师们下载研究沟通项目学习。

桌上型插针自动裁切设备
首页>图纸库>机械设备>自动化设备2024-01-23报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
69
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
此设备主要用在电子器件加工设备上使用对产品二次折弯组装使用的桌上型半自动治具，通过Y轴固定治具将产品固定后气缸推动进入裁切工位，Z轴采用双杠气缸完成裁切。项目内文件涵XT通用格式3D图档，欢迎各位机械设计师们下载研究沟通项目学习。
