此结构上下为电机带动丝杆升降，同时带动同步带模组作X方向上的运动，两个方向的结构都是完整细致的，，是一个完全成熟的模组结构，欢迎各位同学下载。

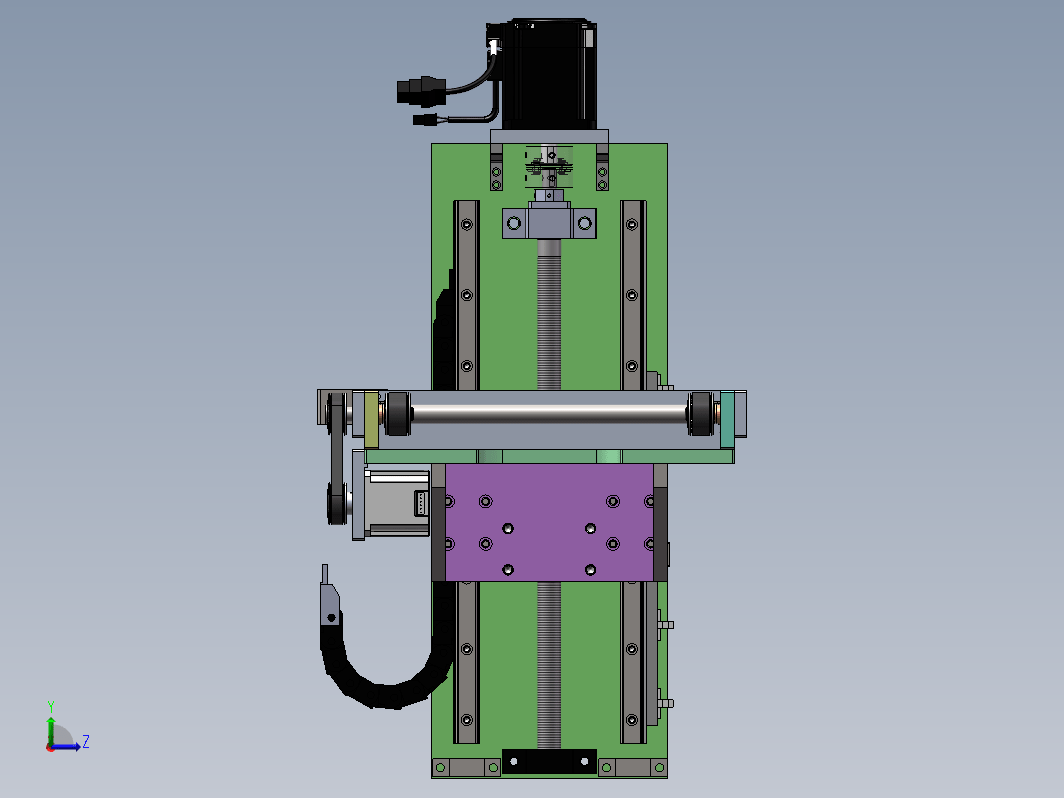

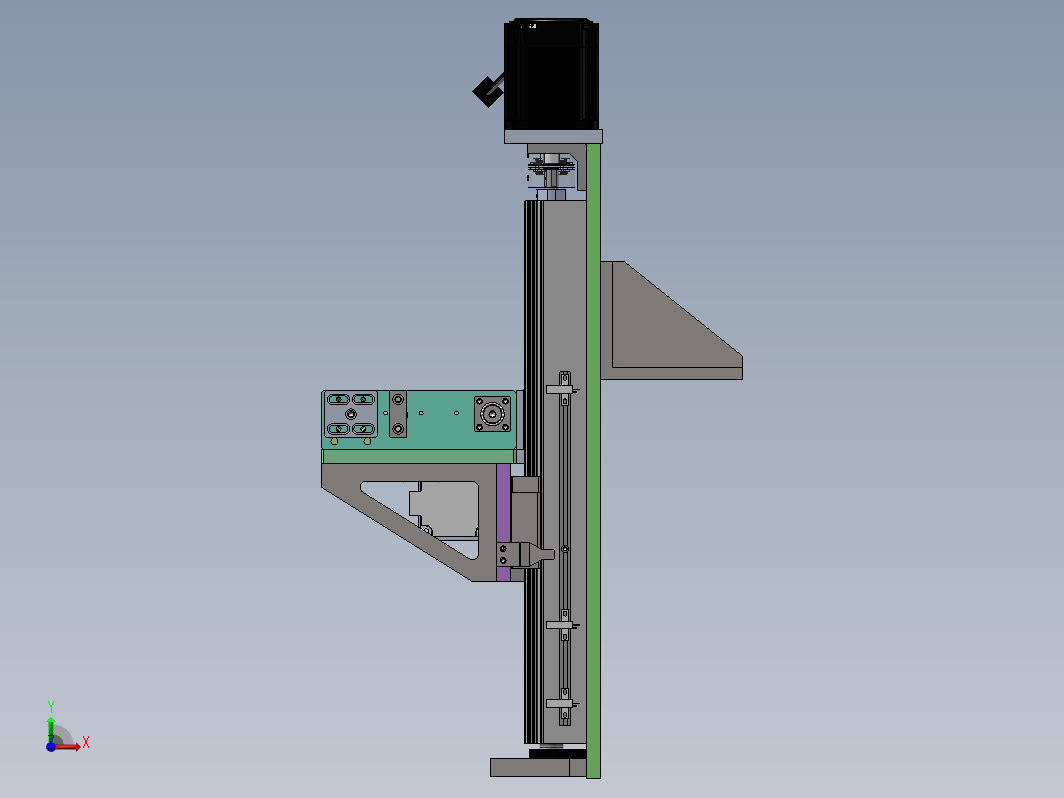

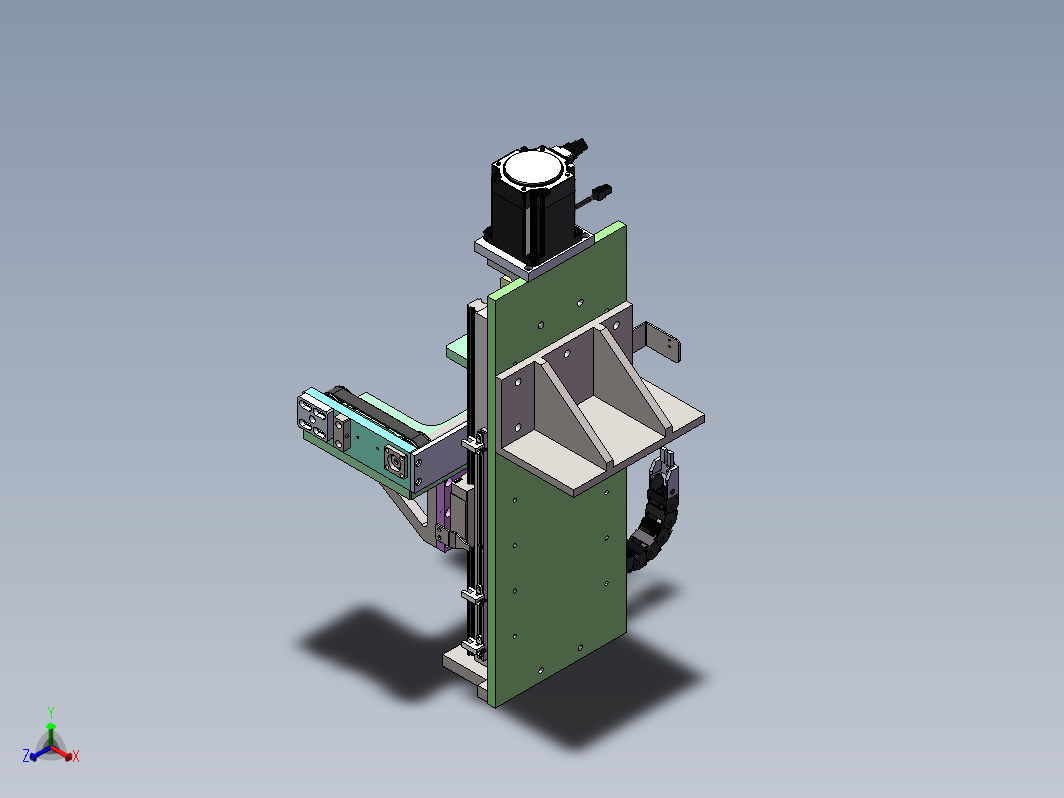

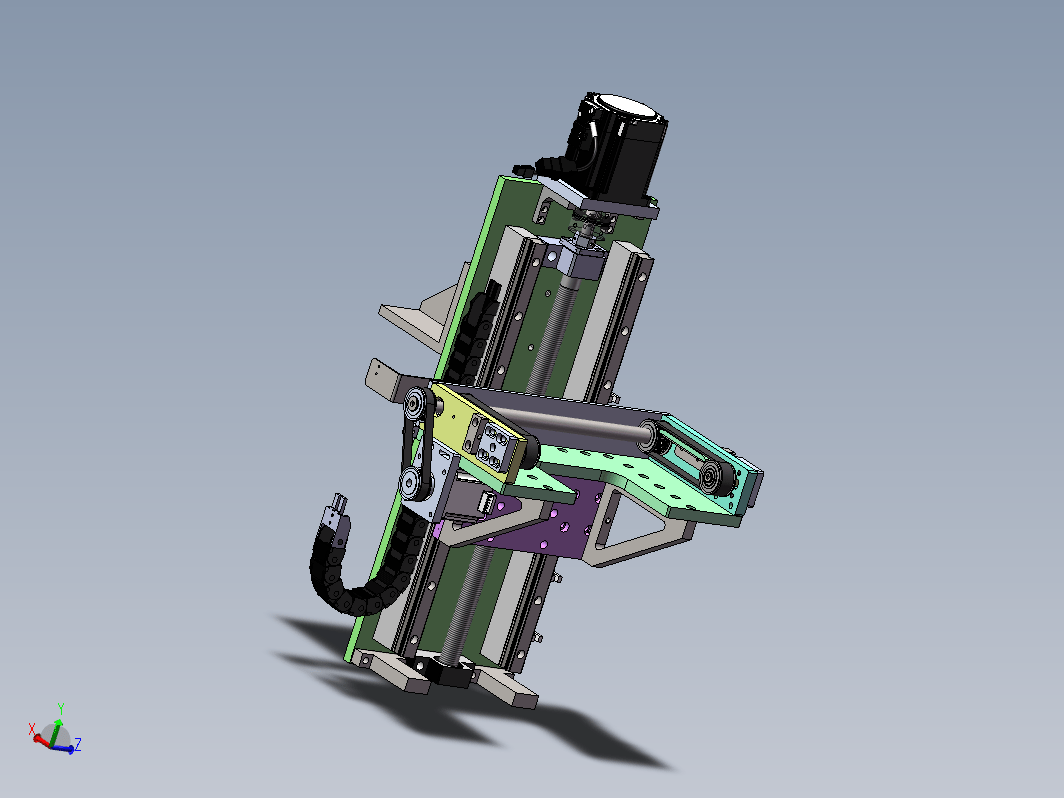

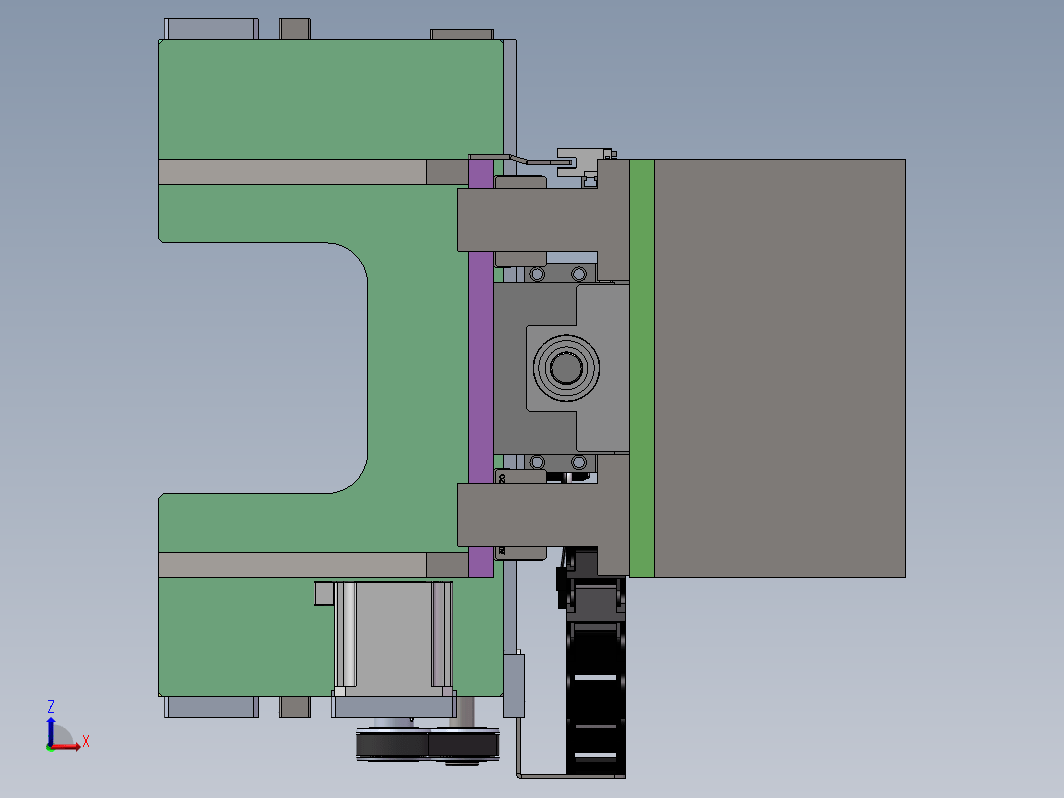

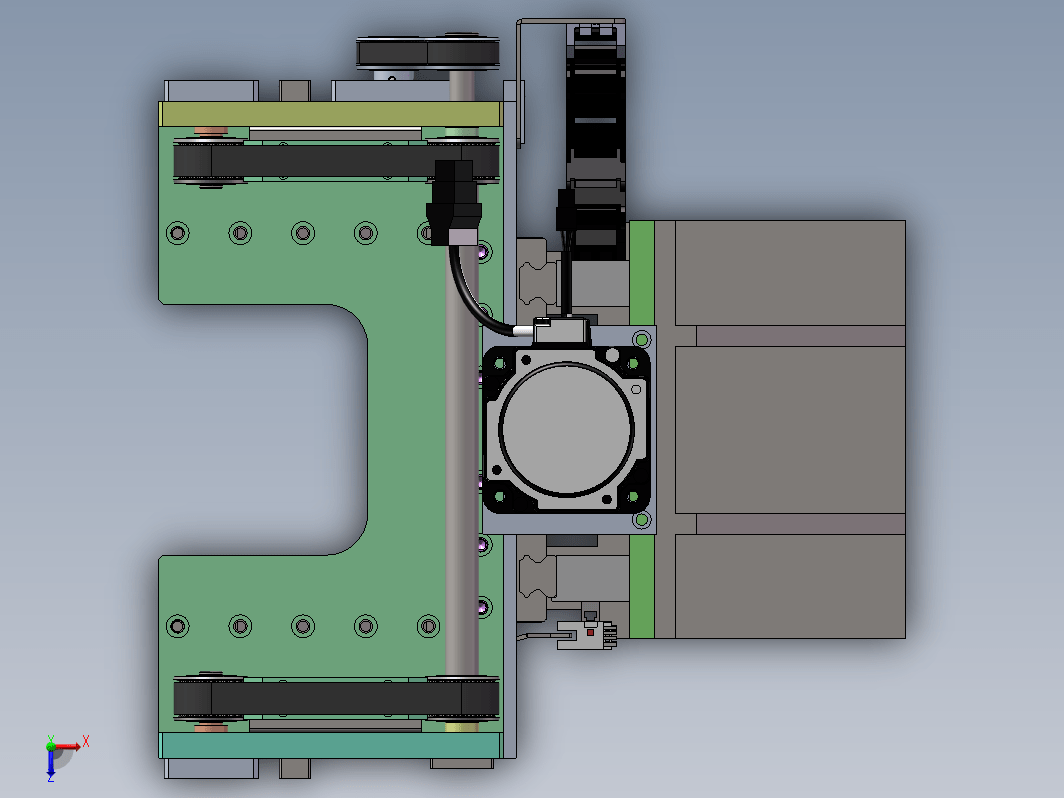

丝杆上下升降带动同步带模组
图纸描述
此结构上下为电机带动丝杆升降，同时带动同步带模组作X方向上的运动，两个方向的结构都是完整细致的，，是一个完全成熟的模组结构，欢迎各位同学下载。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
周星星
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10-5-2垫片.SLDPRT | 123.96K |
| 2 | 16-6-2垫片.SLDPRT | 124.24K |
| 3 | B01-001模组固定座.SLDPRT | 104.1K |
| 4 | B01-002滑块固定板.SLDPRT | 192.58K |
| 5 | B01-003输送线固定基板.SLDPRT | 170.41K |
| 6 | B01-004输送线下部加强筋.SLDPRT | 113.03K |
| 7 | B01-005伺服电机固定板.SLDPRT | 114.62K |
| 8 | B01-006电机板加强块.sldprt | 104.99K |
| 9 | B01-007同步轮组旋转轴.sldprt | 140.35K |
| 10 | B01-007同步轮组连接板.sldprt | 93.59K |
| 11 | B01-008轴承挡圈.sldprt | 108.06K |
| 12 | B01-009同步惰轮定位轴.sldprt | 108.93K |
| 13 | B01-010同步惰轮调节板.sldprt | 140.88K |
| 14 | B01-011同步惰轮顶板.sldprt | 101.58K |
| 15 | B01-012间距套11.5.SLDPRT | 124.13K |
| 16 | B01-013间距套5.5.SLDPRT | 124.06K |
| 17 | B01-014电机固定板.5.SLDPRT | 131.19K |
| 18 | B01-015电机板调节块.SLDPRT | 105.24K |
| 19 | B01-016同步带钣金支撑片.SLDPRT | 136.72K |
| 20 | B01-017皮带托板.SLDPRT | 97.89K |
| 21 | B01-018光电开关感应片.SLDPRT | 114.89K |
| 22 | B01-019托链固定支架.SLDPRT | 111.23K |
| 23 | B01-020滑块下限位块SLDPRT.SLDPRT | 78.01K |
| 24 | DBA01-D40-d12-e14-DD-001.sldprt | 157.13K |
| 25 | DBA01-D40-d12-e14-DD-002.sldprt | 154.68K |
| 26 | DBA01-D40-d12-e14-DD-003.sldprt | 120.18K |
| 27 | DBA01-D40-d12-e14-DD-004.sldprt | 49.8K |
| 28 | DBA01-D40-d12-e14-DD-005.sldprt | 136.64K |
| 29 | DBA01-D40-d12-e14-DD-dummy.sldprt | 47.42K |
| 30 |  DBA01-D40-d12-e14-DD.sldasm | 170.03K |
| 31 | EBJ02-S5M100-20-A-N-d12.sldprt | 342.81K |
| 32 | EBJ02-S5M100-20-B-P-d8.sldprt | 322.74K |
| 33 | EBJ22-S5M150-20-A-N-d12.sldprt | 354.45K |
| 34 | ECP21-S5M-100-265.SLDPRT | 80.64K |
| 35 | ECP21-S5M-150-340.SLDPRT | 81.21K |
| 36 | EVD21-20-S5M150.sldprt | 399.58K |
| 37 | HGH20.sldprt | 361.6K |
| 38 | HGR20-440.SLDPRT | 181.42K |
| 39 | ICB56-28-L460-T235-2.sldprt | 160.94K |
| 40 | ICB56-28-L460-T35.sldprt | 128.77K |
| 41 | LCS07-20-10-L510-F20-P12-LK15-001.sldprt | 125.8K |
| 42 | LCS07-20-10-L510-F20-P12-LK15-002.sldprt | 94.17K |
| 43 | LCS07-20-10-L510-F20-P12-LK15-003.sldprt | 142.19K |
| 44 | LCS07-20-10-L510-F20-P12-LK15-DUMMY.sldprt | 50.16K |
| 45 | LCS07-20-10-L510-F20-P12-LK15.sldasm | 106.1K |
| 46 | LFF06-2010-H35.sldprt | 128.54K |
| 47 | SENAT33H-300-V20-W150-X280-N3.5.SLDPRT | 94.3K |
| 48 | VAE31-F20-R48-N22-VDE31-001.sldprt | 166.22K |
| 49 | VAE31-F20-R48-N22-VDE31.sldasm | 121.03K |
| 50 | VDE31-F20-G.sldprt | 125.19K |
| 51 | VDE31-F20-Y.sldprt | 129.97K |
| 52 | ZJT05-1.8-S-4-L56.SLDPRT | 214.22K |
| 53 | LEB21-15.SLDPRT | 255.68K |
| 54 | LEB31-15.SLDPRT | 132.66K |
| 55 | 丝杆模组基板.SLDPRT | 131.12K |
| 56 | EE-SX472（配接线端子）.SLDPRT | 95.16K |
| 57 | ECM-A3H-C10804R7X（400w增量型高惯量无刹车）.SLDPRT | 1.36M |
| 58 | 同步轮模组两侧固定板1.SLDPRT | 161.5K |
| 59 | 同步轮模组两侧固定板2.SLDPRT | 193.07K |
| 60 | 装配体输送线上下升降总装.SLDASM | 2.6M |
