机器人超声波焊接设备
图纸描述

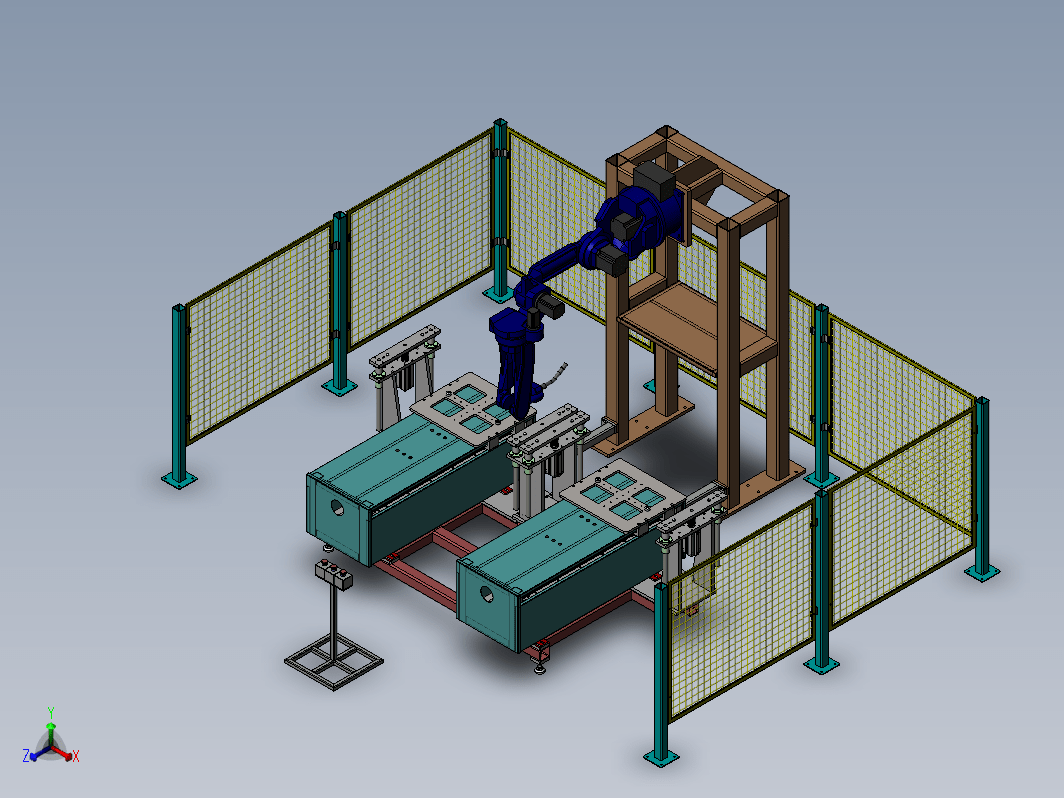

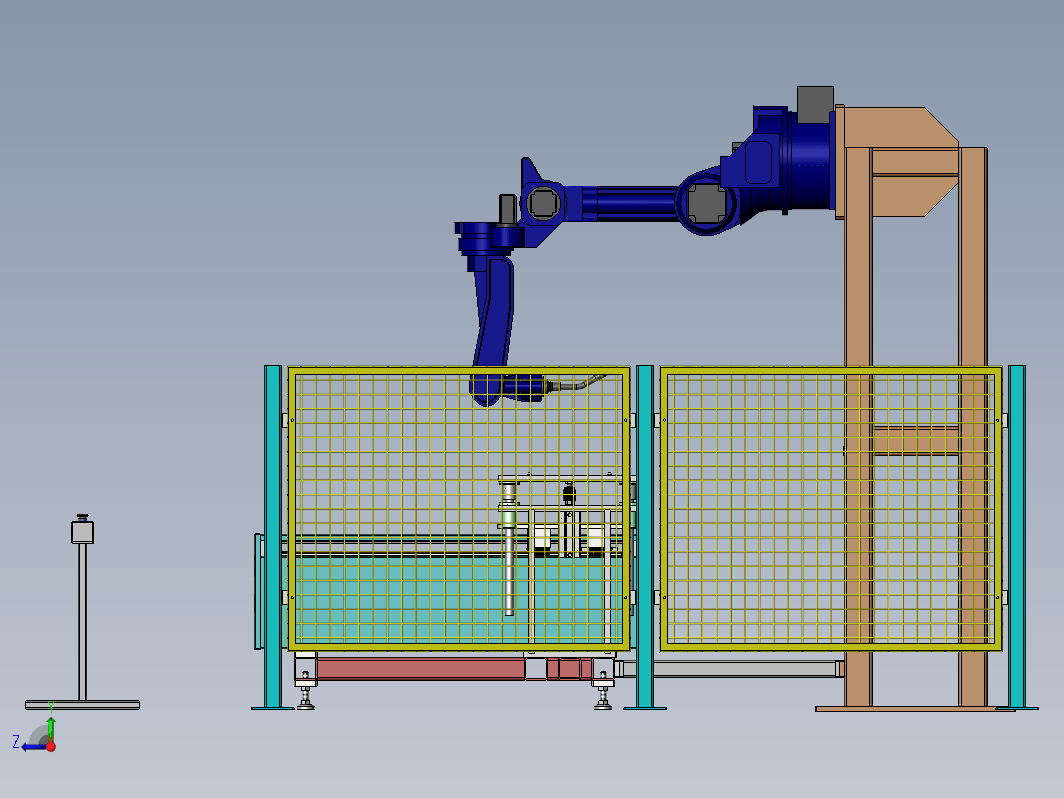

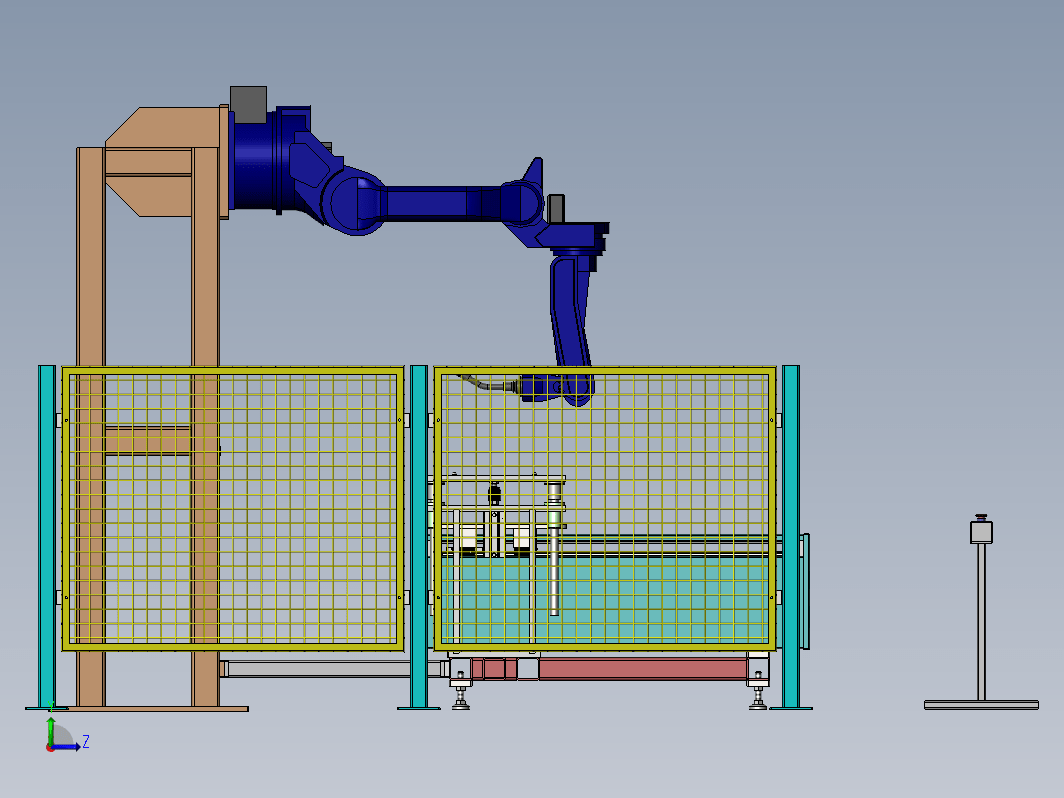

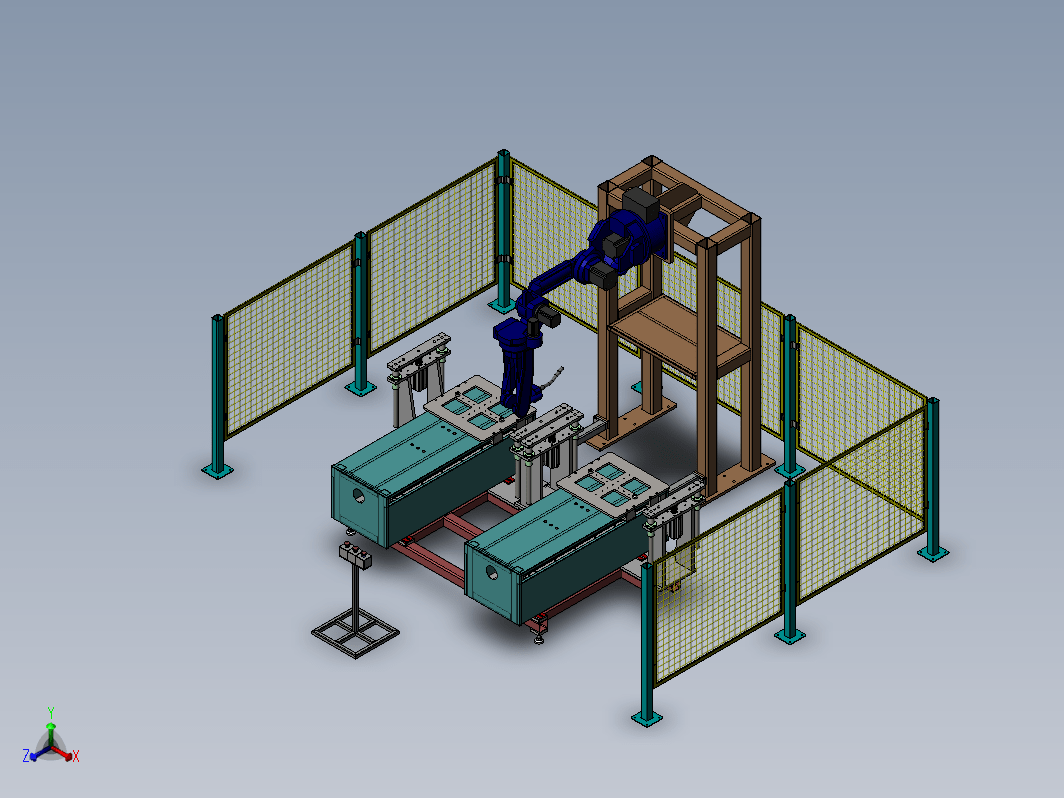

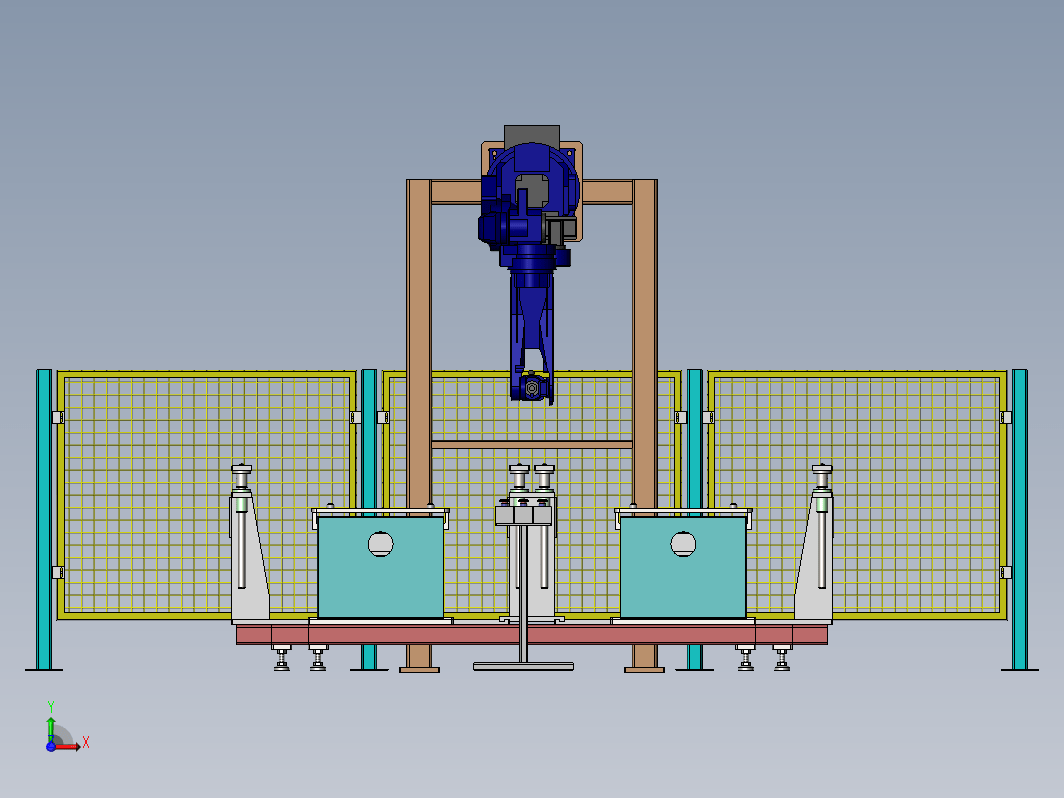

设备采用是安川15KG的机器人，对汽车前挡板进行焊接，超声波焊接，机器人前端置超声波焊接头。因为汽车前挡板很大，所以采用治具上料，人工把产品放到治具上，压紧。送料平台把产品运送到机器人工作位置。另一个送料平台把焊接好的产品送回。这样两个平台交替送料。机器人采用壁挂式。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
作者
CAD毕设
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  CS1-G.sldprt | 101.05K |
| 2 | CY1L40(0).sldprt | 66.89K |
| 3 | CY1L40--F7NV_SW.sldprt | 92.0K |
| 4 | CY1L40-800-F7NV(0)_CT.sldprt | 163.78K |
| 5 | CY1L40-BOLT1.sldprt | 61.23K |
| 6 | CY1L40-BOLT2.sldprt | 61.86K |
| 7 |  CY1L40H-800-F7NV(0_0_0).sldasm | 125.36K |
| 8 | F-M18150F.sldprt | 116.26K |
| 9 | FJFN20_100.sldasm | 54.6K |
| 10 | FJFN20_100pad.sldprt | 62.69K |
| 11 | FJFN20nut.sldprt | 55.67K |
| 12 | LHFRD30.sldprt | 62.75K |
| 13 | SDA-63- M18x1_5.sldprt | 61.56K |
| 14 | SDAS-63x120-B-GX-2 (0).sldasm | 218.44K |
| 15 | SDAS-63x120-B120_r.sldprt | 99.65K |
| 16 | SDAS-63x120120_b.sldprt | 251.9K |
| 17 | SH2WLZ30_1190.sldasm | 127.92K |
| 18 | SHWB30.sldprt | 303.24K |
| 19 | SHZLF30_1190.sldprt | 156.79K |
| 20 | 三面防护网装配.SLDASM | 93.25K |
| 21 | 上罩板.SLDPRT | 70.37K |
| 22 | 中间升降机底板.SLDPRT | 84.7K |
| 23 | 中间升降机构装配.SLDASM | 368.66K |
| 24 | 中间升降气缸安装座.SLDASM | 92.35K |
| 25 | 中间升降气缸安装板.SLDPRT | 141.2K |
| 26 | 中间升降气缸安装板支架.SLDPRT | 53.29K |
| 27 | 中间连接板.SLDPRT | 65.21K |
| 28 | 侧罩板.SLDPRT | 186.66K |
| 29 | 前后罩板.SLDPRT | 199.8K |
| 30 | 升降压紧板安装板.SLDPRT | 101.59K |
| 31 | 升降压紧板装配.SLDASM | 84.2K |
| 32 | 压紧板定位柱.SLDPRT | 52.69K |
| 33 | 双面防护网装配.SLDASM | 91.81K |
| 34 | 台面固定座1.SLDPRT | 84.08K |
| 35 | 台面固定座2.SLDPRT | 70.34K |
| 36 | 安装支架加强筋.SLDPRT | 35.19K |
| 37 | 导柱.SLDPRT | 46.53K |
| 38 | 导柱座.SLDPRT | 59.86K |
| 39 | 左右升降机底板.SLDPRT | 100.36K |
| 40 | 左右升降机构装配.SLDASM | 286.75K |
| 41 | 左右升降气缸安装座.SLDASM | 60.28K |
| 42 | 左右升降气缸安装板.SLDPRT | 110.35K |
| 43 | 左右升降气缸安装板支架.SLDPRT | 59.09K |
| 44 | 平衡调节脚垫块.SLDPRT | 48.04K |
| 45 | 开关按钮机构装配.SLDASM | 72.84K |
| 46 | 开关按钮模型.SLDPRT | 68.22K |
| 47 | 按钮支架.SLDPRT | 168.29K |
| 48 | 支架座钣金托板.SLDPRT | 52.66K |
| 49 | 无杆气缸底座.SLDPRT | 50.45K |
| 50 | 机器人支架座.SLDPRT | 314.97K |
| 51 | base.sldprt | 73.21K |
| 52 | link1.sldprt | 258.87K |
| 53 | link2.sldprt | 227.35K |
| 54 | link3.sldprt | 165.65K |
| 55 | link4.sldprt | 798.81K |
| 56 | link5.sldprt | 146.41K |
| 57 | link6.sldprt | 63.5K |
| 58 | torch.sldprt | 72.5K |
| 59 | 安川机器人MA1400.SLDASM | 372.17K |
| 60 | 机器人超声波焊接设备.SLDASM | 1.46M |
| 61 | 机械手安装座装配.SLDASM | 116.77K |
| 62 | 机械手安装板.SLDPRT | 52.83K |
| 63 | 机械手焊接设备防护网.SLDASM | 90.73K |
| 64 | 模具定位柱.SLDPRT | 45.94K |
| 65 | 滑台上料机构装配.SLDASM | 472.25K |
| 66 | 滑台台面.SLDPRT | 158.13K |
| 67 | 滑台垫铁1.SLDPRT | 51.7K |
| 68 | 滑台垫铁2.SLDPRT | 51.28K |
| 69 | 滑台架子.SLDPRT | 298.7K |
| 70 | 滑台架子底座.SLDPRT | 173.18K |
| 71 | 滑台架子装配.SLDASM | 110.48K |
| 72 | 直线导轨固定板.SLDPRT | 129.08K |
| 73 | 设备底盘装配.SLDASM | 124.52K |
| 74 | 连接杆方管.SLDPRT | 46.19K |
| 75 | 连接杆装配.SLDASM | 52.88K |
| 76 | 连接杆连接板1.SLDPRT | 49.12K |
| 77 | 连接杆连接板2.SLDPRT | 50.86K |
| 78 | 防护栏立柱.SLDPRT | 84.11K |
| 79 | 防护网模型.SLDPRT | 175.29K |
| 80 | 防护网组装.SLDASM | 82.48K |
| 81 | 防护网连接座.SLDPRT | 58.89K |
