六个轮双超声波平面口罩打片机

首页 >图纸库>机械设备>非标设备2024-01-20报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

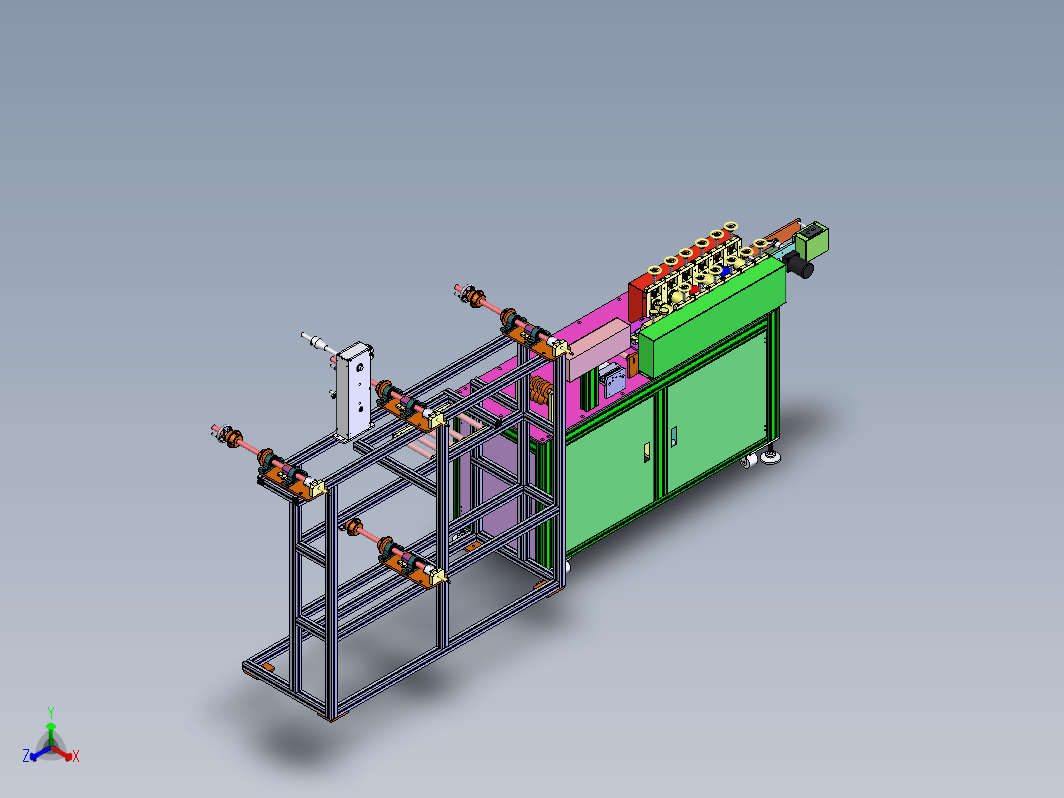

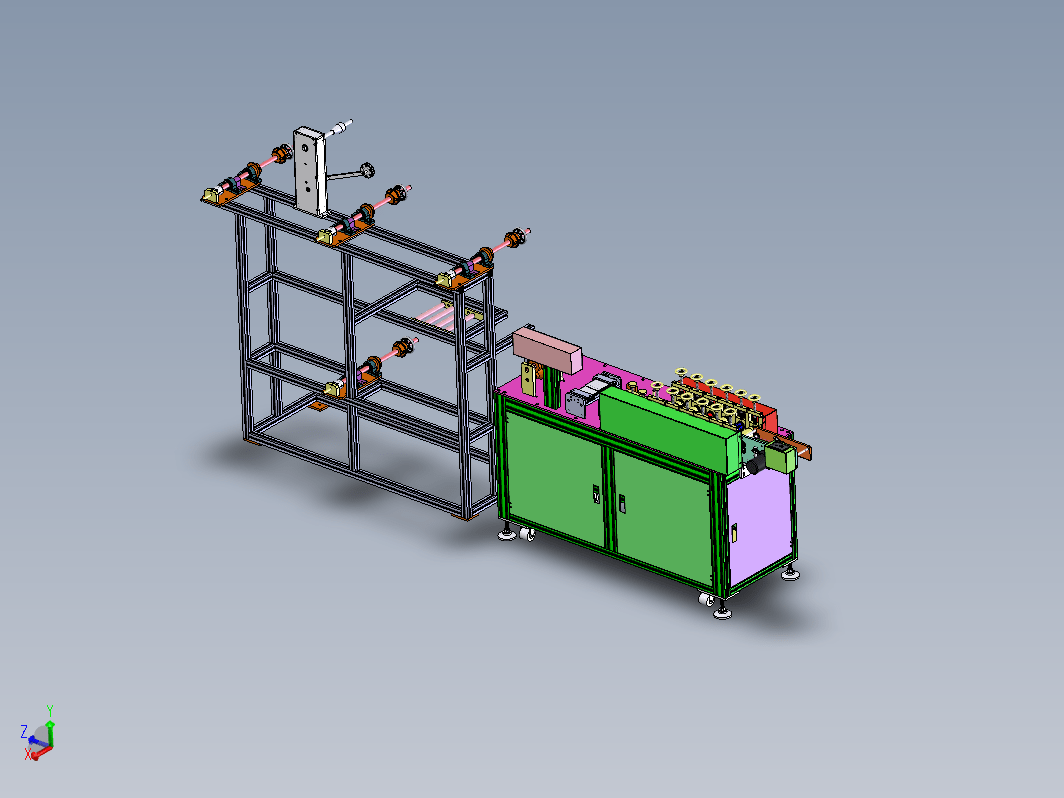

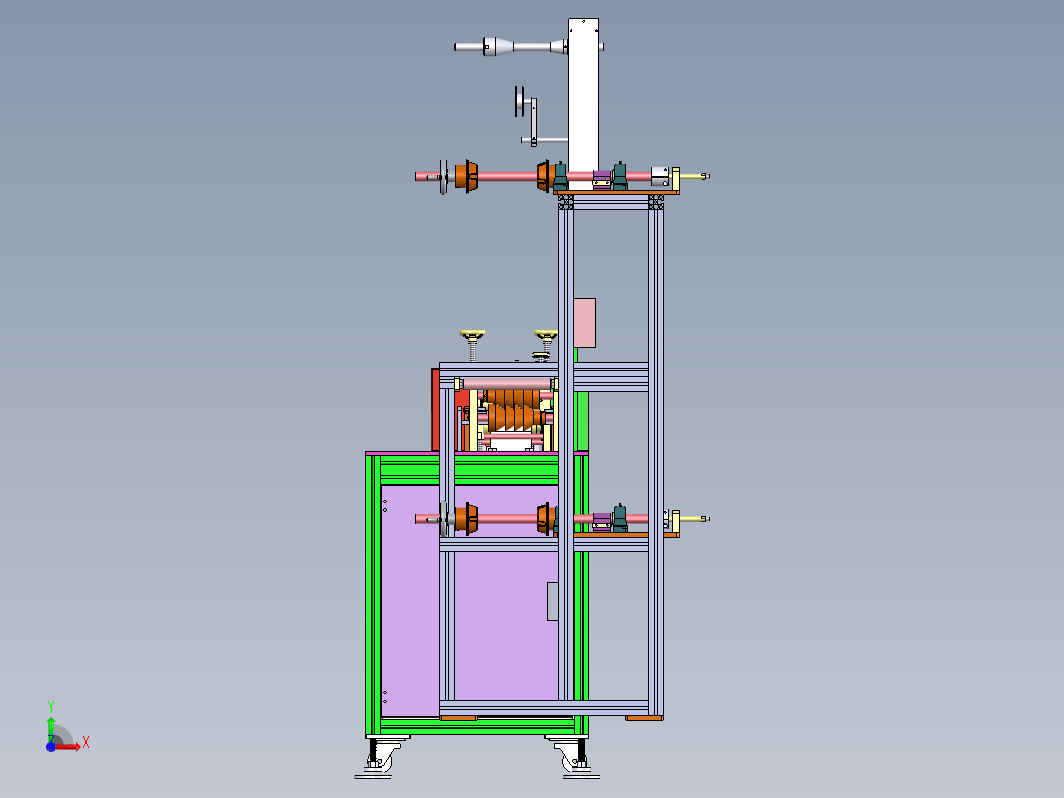

六个轮双超声波平面口罩打片机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小99.2M，共计324个文件，包含3D图纸，图纸主格式为sldasm、slddrw、sldprt，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。

下载需要35金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：664443

文件大小：99.2M

所需金币：35

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldasm、slddrw、sldprt

软件版本：Solidworks

作者

星云工作室

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	总装图.SLDASM	8.73M
2	打片机2020.xls	136.5K
3	打片机标准件BOM.xls	396.5K
4	HMI.emtp	1.4M
5	HMI.exob	1.05M
6	本体HMI（追加速度修正）.emtp	1.4M
7	本体HMI（追加速度修正）.exob	1.05M
8	本体机电路图.pdf	740.92K
9	本体机程序.gxw	915.0K
10	本体机资源分配及BOM.xlsx	16.45K
11	01446装花块轴.SLDDRW	326.34K
12	01446装花块轴.SLDPRT	1.54M
13	08B-32Z.SLDPRT	649.9K
14	08B-32Z.slddrw	267.42K
15	08B15Z惰轮-2.SLDDRW	287.42K
16	08B15Z惰轮-2.SLDPRT	334.12K
17	08b-13z-n24.SLDPRT	377.91K
18	08b-13z-n24.slddrw	255.18K
19	08b-16z-n20.SLDDRW	257.66K
20	08b-16z-n20.SLDPRT	390.2K
21	1.5M25Z.SLDDRW	255.2K
22	1.5模25齿.SLDDRW	353.04K
23	1.5模25齿.SLDPRT	576.92K
24	1.5模25齿，.SLDASM	207.22K
25	1.5模25齿，.SLDDRW	364.3K
26	1.5模30齿.SLDDRW	285.68K
27	1.5模30齿.SLDPRT	425.87K
28	12螺杆01446.SLDDRW	232.52K
29	12螺杆01446.SLDPRT	115.98K
30	12螺杆座01446.SLDDRW	255.96K
31	12螺杆座01446.SLDPRT	84.64K
32	130-180导辊-1.SLDDRW	245.13K
33	130-180导辊-1.SLDPRT	114.27K
34	15-180.SLDDRW	220.33K
35	15-180.SLDPRT	81.3K
36	15缓冲垫.SLDDRW	219.25K
37	15缓冲垫.SLDPRT	61.67K
38	1弹簧压杆.SLDDRW	232.91K
39	1弹簧压杆.SLDPRT	203.08K
40	20-24001446.SLDDRW	228.09K
41	20-24001446.SLDPRT	89.17K
42	20-240B01446.SLDDRW	250.81K
43	20-240B01446.SLDPRT	101.84K
44	20K超声波法兰（小本体）01446.SLDDRW	290.08K
45	20K超声波法兰（小本体）01446.SLDPRT	166.33K
46	20挡圈01446.SLDDRW	241.18K
47	20挡圈01446.SLDPRT	127.35K
48	2mx40z.SLDPRT	388.64K
49	2mx40z.slddrw	263.94K
50	2模28齿.SLDDRW	276.59K
51	2模28齿.SLDPRT	580.72K
52	2模30齿.SLDDRW	272.6K
53	2模30齿.SLDPRT	616.61K
54	30-240导辊01446.SLDDRW	238.5K
55	30-240导辊01446.SLDPRT	93.38K
56	3分手轮.SLDDRW	262.53K
57	3分手轮.SLDPRT	347.23K
58	40-24.SLDDRW	231.07K
59	40-24.SLDPRT	73.28K
60	40X80-1440.SLDPRT	131.35K
61	40X80-28001446.SLDPRT	138.09K
62	40X80-440.SLDPRT	132.86K
63	40X80-520.SLDPRT	133.64K
64	40X80-630.SLDPRT	130.72K
65	40X80-750.SLDPRT	129.28K
66	40x40-108001446.SLDPRT	85.37K
67	40x40-150001446.SLDPRT	93.23K
68	40x40-152001446.SLDPRT	81.29K
69	40x40-156001446.SLDPRT	81.76K
70	40x40-180001446.SLDPRT	78.8K
71	40x40-20001446.SLDPRT	92.99K
72	40x40-32001446.SLDPRT	87.79K
73	40x40-36001446.SLDPRT	87.14K
74	40x40-40001446.SLDPRT	75.05K
75	40x40-56001446.SLDPRT	74.39K
76	6001_prt.sldprt	110.32K
77	6004_prt.sldprt	92.05K
78	606.SLDPRT	317.93K
79	6200.SLDPRT	274.28K
80	6201.SLDPRT	467.87K
81	6205.SLDPRT	654.13K
82	626_prt.sldprt	88.16K
83	6302.SLDPRT	536.34K
84	6白钢柱01446.SLDPRT	66.72K
85	AHLN12001446.SLDDRW	368.02K
86	AHLN12001446.SLDPRT	378.97K
87	BF-10B-35-02-01.sldprt	182.21K
88	BF-10B-35-02-02B.sldprt	100.84K
89	BF-10B-35-02-03.sldprt	33.5K
90	BF-10B-35-02-04.sldprt	33.56K
91	BF-10B-35-02-05-3.sldprt	58.52K
92	BF-10B-35-02-05-8.sldprt	25.78K
93	BF-10B-35-31000_ASM.sldasm	91.17K
94	BF-10B-35-32000_ASM.sldasm	103.99K
95	BF-10B-35-33000_ASM.sldasm	102.56K
96	BF-10B-75-00-07B.sldprt	105.58K
97	PDR2501446.sldasm	185.41K
98	PDR25_part01446.sldprt	299.27K
99	PDR25_set_screw01446.sldprt	147.43K
100	SWH16_40.sldprt	235.31K
101	WPA80-30.SLDPRT	369.82K
102	YN80-40.SLDPRT	358.58K
103	bf-10b-10-01-00_asm.sldasm	2.09M
104	bf-10b-10-01-01_prt.sldprt	29.71K
105	bf-10b-10-01-02_prt.sldprt	31.98K
106	bf-10b-10-01-03_prt.sldprt	40.93K
107	bf-10b-10-01-04_prt.sldprt	28.37K
108	bf-10b-10-01-05_prt.sldprt	32.86K
109	bf-10b-10-01-06_prt.sldprt	38.58K
110	bf-10b-10-01-07_prt.sldprt	34.37K
111	bf-10b-10-01-08_prt.sldprt	32.7K
112	bf-10b-10-01-09_prt.sldprt	29.28K
113	bf-10b-10-01-10__prt.sldprt	45.07K
114	bf-10b-10-01-10_prt.sldprt	45.31K
115	bf-10b-10-01-11_prt.sldprt	41.64K
116	bf-10b-10-01-12_prt.sldprt	44.65K
117	bf-10b-10-01-13_prt.sldprt	41.33K
118	bf-10b-10-01-14_prt.sldprt	33.72K
119	bf-10b-10-01-15_prt.sldprt	27.88K
120	bf-10b-10-01-16_prt.sldprt	28.09K
121	bf-10b-10-01-18_prt.sldprt	27.71K
122	bf-10b-10-01-19_prt.sldprt	26.13K
123	bf-10b-15-00-17b01446.SLDDRW	232.26K
124	bf-10b-15-00-17b01446.SLDPRT	66.08K
125	bf-10b-35-30000_asm.SLDASM	162.7K
126	m2x28z.SLDDRW	279.25K
127	m2x28z.SLDPRT	513.46K
128	o圈-120x2.SLDPRT	102.2K
129	tensioning-wheel3-2.SLDASM	278.53K
130	侧板上压板-2.SLDDRW	230.83K
131	侧板上压板-2.SLDPRT	98.26K
132	侧板上压板-3.SLDDRW	230.13K
133	侧板上压板-3.SLDPRT	95.18K
134	侧板上压板-4.SLDDRW	230.7K
135	侧板上压板-4.SLDPRT	98.72K
136	侧板上压板-5.SLDDRW	230.95K
137	侧板上压板-5.SLDPRT	98.81K
138	侧板上压板.SLDDRW	230.56K
139	侧板上压板.SLDPRT	100.27K
140	切刀轮.SLDDRW	271.78K
141	切刀轮.SLDPRT	200.73K
142	切刀轴01446.SLDDRW	246.58K
143	切刀轴01446.SLDPRT	99.8K
144	刹车皮01446.SLDDRW	236.02K
145	刹车皮01446.SLDPRT	89.17K
146	刹车皮固定块01446.SLDDRW	237.37K
147	刹车皮固定块01446.SLDPRT	96.86K
148	压送轮上.SLDDRW	272.5K
149	压送轮上.SLDPRT	148.0K
150	压送轮下.SLDDRW	246.68K
151	压送轮下.SLDPRT	150.93K
152	压送轮下内点.SLDDRW	241.52K
153	压送轮前.SLDDRW	252.07K
154	压送轮前.SLDPRT	135.6K
155	口罩本体一体模（3M).SLDDRW	253.13K
156	口罩本体一体模（3M).SLDPRT	1.34M
157	喇叭螺杆01446.SLDDRW	235.41K
158	喇叭螺杆01446.SLDPRT	98.71K
159	大板包钢1523.SLDDRW	310.7K
160	大板包钢1523.SLDPRT	284.77K
161	导布板01446.SLDDRW	267.93K
162	导布板01446.SLDPRT	132.68K
163	导辊架1446.SLDDRW	275.83K
164	导辊架1446.SLDPRT	129.61K
165	导辊组01446.SLDASM	167.17K
166	射出定位柱.SLDDRW	110.88K
167	射出定位柱.SLDPRT	91.31K
168	射出张紧块.SLDDRW	120.06K
169	射出张紧块.SLDPRT	102.93K
170	射出摆臂.SLDDRW	113.2K
171	射出摆臂.SLDPRT	66.59K
172	射出轮上.SLDDRW	266.83K
173	射出轮上.SLDPRT	133.6K
174	射出轮下.SLDDRW	266.22K
175	射出轮下.SLDPRT	128.18K
176	小本体01523.SLDASM	6.8M
177	小本体上包边喇叭.SLDDRW	254.94K
178	小本体上包边喇叭.SLDPRT	116.8K
179	小本体侧板.SLDDRW	331.88K
180	小本体侧板.SLDPRT	425.19K
181	小本体侧板左.SLDDRW	346.99K
182	小本体侧板左.SLDPRT	401.35K
183	小本体料架01446.SLDASM	2.55M
184	小本体料架01446.SLDDRW	2.69M
185	小本体机架-1523.SLDDRW	286.74K
186	小本体机架-1523.sldasm	274.31K
187	小本体机架01523.SLDASM	2.68M
188	小本体机架01523.SLDDRW	2.83M
189	小本体测门01523.SLDDRW	232.06K
190	小本体测门01523.SLDPRT	218.58K
191	小本体电机板01523.SLDDRW	249.65K
192	小本体电机板01523.SLDPRT	96.98K
193	布卷调节01446.SLDASM	875.6K
194	布卷调节01446.SLDDRW	826.05K
195	布卷调节底座01446.SLDDRW	250.02K
196	布卷调节底座01446.SLDPRT	132.24K
197	布卷调节螺杆01446.SLDDRW	230.6K
198	布卷调节螺杆01446.SLDPRT	195.97K
199	布卷调节螺杆座01446.SLDDRW	243.91K
200	布卷调节螺杆座01446.SLDPRT	100.87K
201	底脚反01523.SLDASM	1.16M
202	底脚撑01446.SLDPRT	1.52M
203	底脚撑01523.SLDPRT	1.52M
204	底脚板01446.SLDPRT	89.89K
205	底脚板01523.SLDPRT	90.03K
206	底脚正01523.SLDASM	1.17M
207	张紧轮固定板.SLDDRW	233.96K
208	张紧轮固定板.SLDPRT	81.89K
209	折叠板前-1.SLDPRT	81.72K
210	折叠板前-3.SLDPRT	88.8K
211	折叠板后上-3.SLDPRT	89.79K
212	折叠板后中-2.SLDPRT	90.58K
213	折叠板（后上）-8.SLDDRW	223.78K
214	折叠板（后上）-8.SLDPRT	90.16K
215	折辊01446.SLDDRW	248.71K
216	折辊01446.SLDPRT	114.59K
217	折辊座01446.SLDDRW	266.93K
218	折辊座01446.SLDPRT	106.31K
219	折辊组01523.SLDASM	167.06K
220	支撑柱.SLDDRW	224.16K
221	支撑柱.SLDPRT	88.69K
222	料卷轴01446.SLDDRW	230.63K
223	料卷轴01446.SLDPRT	77.49K
224	料架底撑板01446.SLDDRW	248.31K
225	料架底撑板01446.SLDPRT	82.58K
226	新本体射出.SLDASM	1.01M
227	新本体射出.SLDDRW	191.64K
228	本体前护罩01523.SLDDRW	260.17K
229	本体前护罩01523.SLDPRT	145.45K
230	本体后护罩01523.SLDDRW	285.21K
231	本体后护罩01523.SLDPRT	266.31K
232	本体射出上轮.SLDDRW	124.69K
233	本体射出上轮.SLDPRT	169.1K
234	本体射出上轮轴.SLDDRW	117.96K
235	本体射出上轮轴.SLDPRT	100.65K
236	本体射出上轴.SLDDRW	120.35K
237	本体射出上轴.SLDPRT	121.69K
238	本体射出主动轮.SLDDRW	131.82K
239	本体射出主动轮.SLDPRT	141.72K
240	本体射出右侧板.SLDDRW	157.08K
241	本体射出右侧板.SLDPRT	196.79K
242	本体射出左侧板.SLDDRW	174.49K
243	本体射出左侧板.SLDPRT	227.87K
244	本体射出张紧轮.SLDDRW	118.7K
245	本体射出张紧轮.SLDPRT	109.84K
246	本体射出张紧轮轴.SLDDRW	122.21K
247	本体射出张紧轮轴.SLDPRT	106.71K
248	本体射出皮带.SLDPRT	92.2K
249	本体射出被动轮.SLDDRW	121.4K
250	本体射出被动轮.SLDPRT	93.98K
251	本体小控箱01446.SLDDRW	265.78K
252	本体小控箱01446.SLDPRT	104.48K
253	本体面板01523.SLDDRW	365.84K
254	本体面板01523.SLDPRT	334.89K
255	本体鼻线座01446.SLDDRW	311.78K
256	本体鼻线座01446.SLDPRT	176.46K
257	机架门01523.SLDDRW	237.45K
258	机架门01523.SLDPRT	215.44K
259	标准料锥01446.SLDDRW	310.28K
260	标准料锥01446.SLDPRT	328.66K
261	滑轮01446.SLDPRT	93.48K
262	滑轮01523.SLDPRT	93.76K
263	滚筒固定板-1.SLDDRW	235.48K
264	滚筒固定板-1.SLDPRT	119.35K
265	滚筒组-1.SLDASM	145.59K
266	滚轮组1523.SLDASM	3.06M
267	滚轮组1523.SLDDRW	2.71M
268	焊头装配^小本体01523.SLDASM	118.08K
269	稳键刀俎.SLDASM	433.33K
270	稳键刀俎.SLDDRW	580.19K
271	稳键刀俎轮.SLDDRW	120.49K
272	稳键刀俎轮.SLDPRT	81.67K
273	稳键刀片.SLDDRW	223.59K
274	稳键刀片.SLDPRT	58.91K
275	稳键导料板.SLDDRW	122.82K
276	稳键导料板.SLDPRT	98.84K
277	装配体2.SLDASM	46.57K
278	调节轴承盒01446.SLDDRW	263.43K
279	调节轴承盒01446.SLDPRT	191.86K
280	调速器罩.SLDDRW	142.46K
281	调速器罩.SLDPRT	142.86K
282	超声波110x25(20K)01446.SLDPRT	91.21K
283	轴承座.SLDDRW	248.7K
284	轴承座.SLDPRT	137.73K
285	轴承盖.SLDDRW	261.07K
286	轴承盖.SLDPRT	127.93K
287	过度齿轮座01446.SLDDRW	238.16K
288	过度齿轮座01446.SLDPRT	100.63K
289	过度齿轮轴01446.SLDDRW	227.99K
290	过度齿轮轴01446.SLDPRT	104.2K
291	送鼻线弹簧座01446.SLDDRW	250.03K
292	送鼻线弹簧座01446.SLDPRT	91.97K
293	送鼻线轮（1251）01446.SLDDRW	308.47K
294	送鼻线轮（1251）01446.SLDPRT	167.21K
295	送鼻线轴01446.SLDDRW	242.27K
296	送鼻线轴01446.SLDPRT	90.39K
297	速度调节器.SLDPRT	94.42K
298	鼻线切刀01446.SLDDRW	225.14K
299	鼻线切刀01446.SLDPRT	56.54K
300	鼻线切刀座01446.SLDDRW	326.38K
301	鼻线切刀座01446.SLDPRT	204.85K
302	鼻线切刀轮01446.SLDDRW	324.62K
303	鼻线切刀轮01446.SLDPRT	204.17K
304	鼻线基座01446.SLDDRW	288.46K
305	鼻线基座01446.SLDPRT	170.32K
306	鼻线安装板01446.SLDDRW	269.87K
307	鼻线安装板01446.SLDPRT	143.02K
308	鼻线导板01446.SLDDRW	235.96K
309	鼻线导板01446.SLDPRT	78.2K
310	鼻线导锥01446.SLDDRW	281.88K
311	鼻线导锥01446.SLDPRT	141.62K
312	鼻线底撑01446.SLDDRW	256.54K
313	鼻线底撑01446.SLDPRT	163.87K
314	鼻线组01523.SLDASM	1.57M
315	鼻线轴承座01446.SLDDRW	286.45K
316	鼻线轴承座01446.SLDPRT	116.23K
317	鼻线边喇叭01446-2.SLDDRW	257.82K
318	鼻线边喇叭01446-2.SLDPRT	127.17K
319	鼻线过度轴.SLDDRW	235.3K
320	鼻线过度轴.SLDPRT	120.3K
321	鼻线过度齿轮座01446.SLDDRW	248.82K
322	鼻线过度齿轮座01446.SLDPRT	88.35K
323	鼻线过度齿轮轴01446.SLDDRW	251.16K
324	鼻线过度齿轮轴01446.SLDPRT	122.32K
