三轴机械手
图纸描述

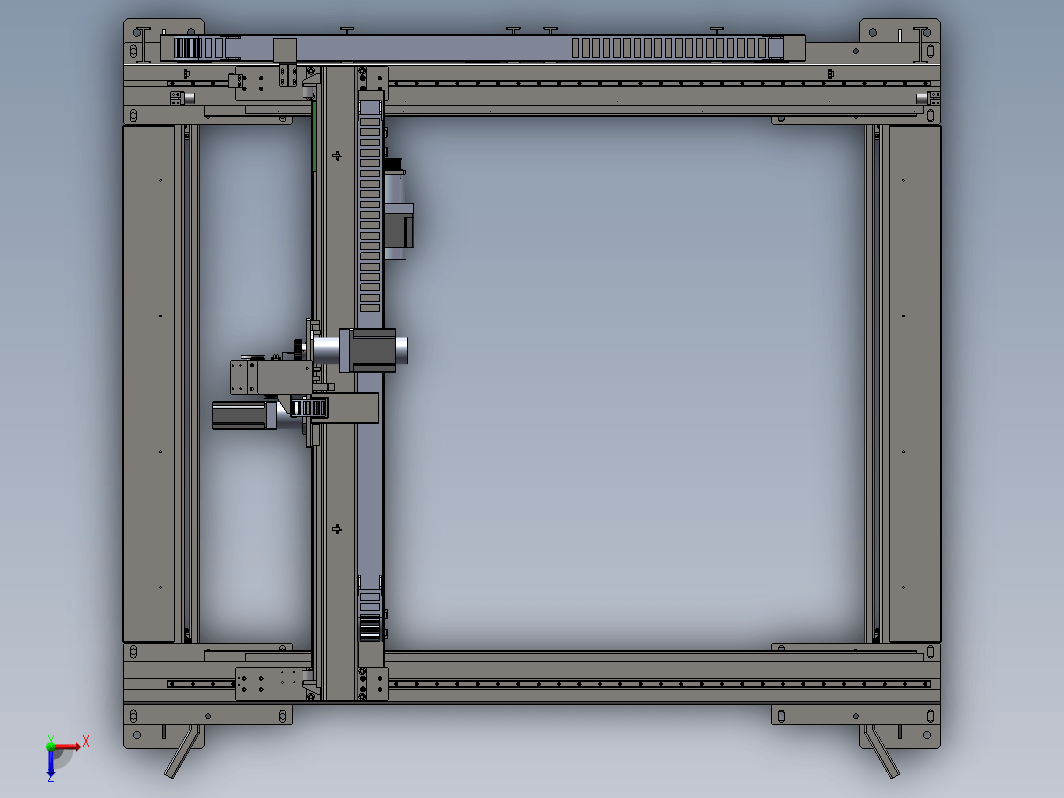

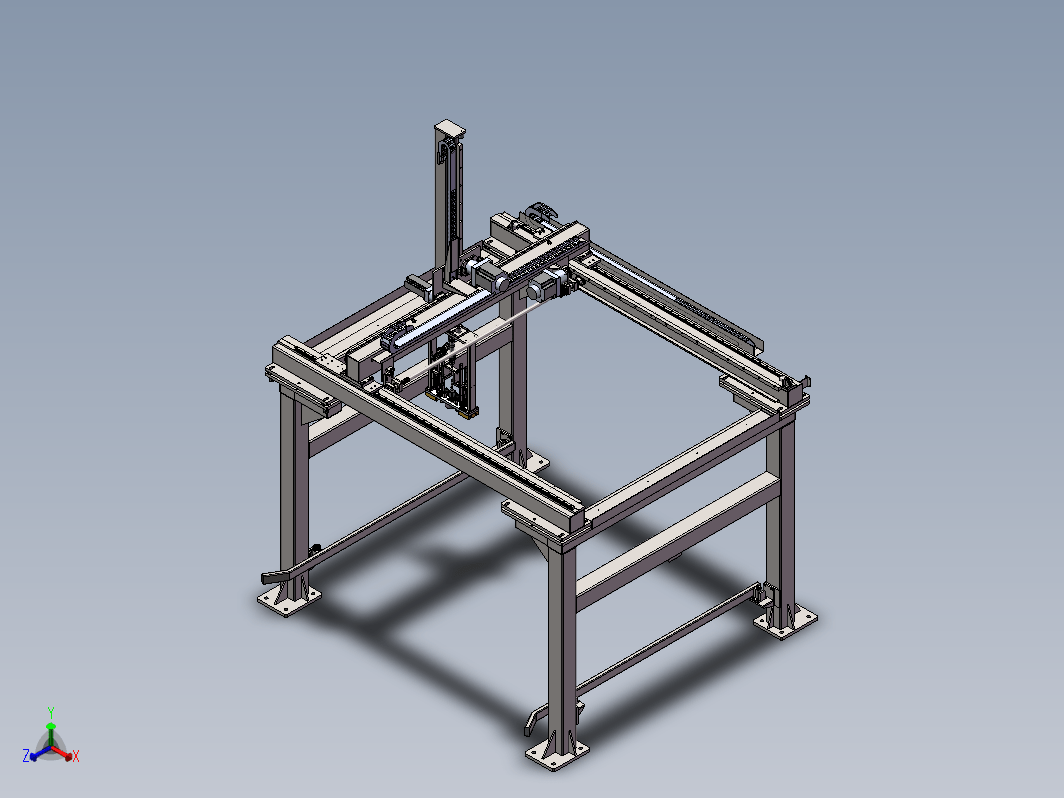

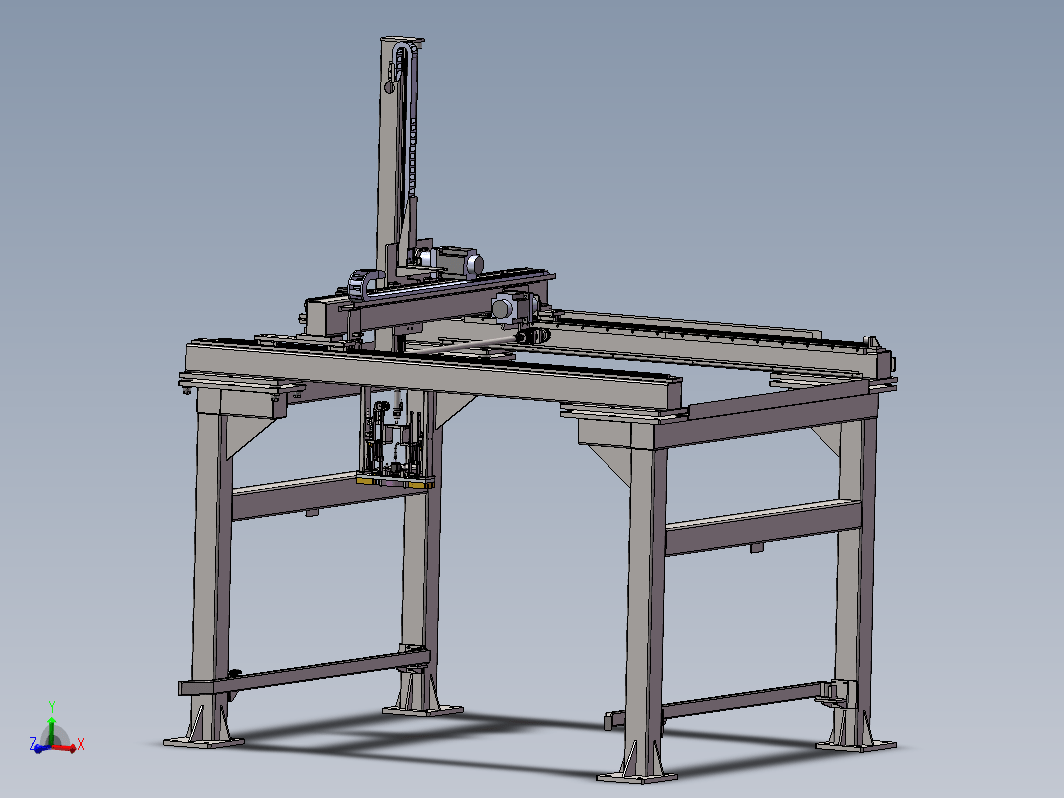

三轴机械手图纸下载，该图纸类型属于机器人模型、工业机器人图纸，图纸大小34.47M，共计166个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要18金币 推广可免费下载
立即下载 收藏
图纸信息
作者
自动化
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  01-防护网-2d.SLDPRT | 1.22M |
| 2 | 14hub1.sldprt | 532.5K |
| 3 | B_UNCA14.sldprt | 145.5K |
| 4 | CA-DRW10F_kc.SLDPRT | 151.5K |
| 5 | CA-DRW8M.SLDPRT | 216.5K |
| 6 | CA-LH25_kc.SLDPRT | 183.5K |
| 7 |  CCD镜头.SLDASM | 242.0K |
| 8 | CDM2C25_100_C73C_0_0_0_.sldasm | 174.0K |
| 9 | CM225_100_ROD.sldprt | 120.0K |
| 10 | CM2C25_100_0__BODY.sldprt | 184.5K |
| 11 | CM2_CM_E020B.sldprt | 296.0K |
| 12 | CM2_D_C73C_BM2_025_25__100_.sldprt | 219.0K |
| 13 | CM_C032B_25_C_0__FITTING.sldprt | 165.0K |
| 14 | CV-035C_M-1.sldprt | 182.0K |
| 15 | EE-SX671.SLDPRT | 222.0K |
| 16 | EE-SX672.SLDPRT | 226.5K |
| 17 | H3045.SLDPRT | 212.0K |
| 18 | HGH15CA滑块.SLDPRT | 185.0K |
| 19 | HGH15CA滑轨.SLDPRT | 205.0K |
| 20 | HGH20H_2.sldprt | 303.5K |
| 21 | HTPM22S8M250-A-N14-MTC.sldprt | 668.0K |
| 22 | JZB6-5.sldprt | 118.5K |
| 23 | KQL06_01S.sldprt | 184.0K |
| 24 | L_UNCA14.sldprt | 275.0K |
| 25 | M4-10.SLDPRT | 162.5K |
| 26 | MDZX-01-01机架.SLDPRT | 965.5K |
| 27 | MDZX-01-02X横梁1.SLDPRT | 1.07M |
| 28 | MDZX-01-03X横梁2.SLDPRT | 1.15M |
| 29 | MDZX-01-04横梁调整螺丝.SLDPRT | 152.0K |
| 30 | MDZX-01-05调整螺母.SLDPRT | 147.0K |
| 31 | MDZX-01-06X拖链托槽.SLDPRT | 738.0K |
| 32 | MDZX-01-07Z轴接油槽.SLDPRT | 621.0K |
| 33 | MDZX-01-08Y轴接油槽.SLDPRT | 456.0K |
| 34 | MDZX-01-09X轴接油槽.SLDPRT | 344.0K |
| 35 | MDZX-01-10侧挡条支架.SLDPRT | 313.0K |
| 36 | MDZX-01-12侧挡定位座.SLDPRT | 256.5K |
| 37 | MDZX-01-13挡条定位柱.SLDPRT | 145.5K |
| 38 | MDZX-01-14小车外侧挡条2.SLDPRT | 255.0K |
| 39 | MDZX-01-15X轴左右挡块.SLDPRT | 210.5K |
| 40 | MDZX-01-16X轴遮光片.SLDPRT | 364.0K |
| 41 | MDZX-01-17X拖链支架.SLDPRT | 311.0K |
| 42 | MDZX-01-18防护板支撑块.SLDPRT | 237.0K |
| 43 | MDZX-01-20侧挡定位座2.SLDPRT | 262.5K |
| 44 | MDZX-01-21侧挡条支架2.SLDPRT | 317.5K |
| 45 | MDZX-01-23调整垫块.SLDPRT | 175.0K |
| 46 | MDZX-02-01Y轴横梁.SLDPRT | 1.52M |
| 47 | MDZX-02-02Z轴大板.SLDPRT | 863.5K |
| 48 | MDZX-02-03X轴滑块连接板.SLDPRT | 356.5K |
| 49 | MDZX-02-04Z轴.SLDPRT | 919.0K |
| 50 | MDZX-02-05Z轴上缓冲块.SLDPRT | 166.5K |
| 51 | MDZX-02-06齿轮M2Z30.SLDPRT | 430.5K |
| 52 | MDZX-02-07Z轴减速机座.SLDPRT | 314.5K |
| 53 | MDZX-02-08Y轴齿轮M2Z20.SLDPRT | 359.5K |
| 54 | MDZX-02-09Z轴拖链安装架.SLDPRT | 281.5K |
| 55 | MDZX-02-10减速机顶块.SLDPRT | 169.5K |
| 56 | MDZX-02-11减速机调整块.SLDPRT | 166.0K |
| 57 | MDZX-02-13Y轴左右挡块.SLDPRT | 212.0K |
| 58 | MDZX-02-14遮光片安装板.SLDPRT | 209.0K |
| 59 | MDZX-02-15传感器遮光片.SLDPRT | 335.0K |
| 60 | MDZX-02-16Y轴传感器遮光片.SLDPRT | 218.0K |
| 61 | MDZX-02-17Y拖链托槽.SLDPRT | 337.0K |
| 62 | MDZX-02-18Z轴拖链安装架2.SLDPRT | 322.0K |
| 63 | MDZX-02-19齿轮压片.SLDPRT | 158.0K |
| 64 | MDZX-03-01电磁铁安装板.SLDPRT | 732.5K |
| 65 | MDZX-03-02铰链座1.SLDPRT | 349.0K |
| 66 | MDZX-03-03长杆.SLDPRT | 514.5K |
| 67 | MDZX-03-04连杆.SLDPRT | 175.5K |
| 68 | MDZX-03-05铰链座2.SLDPRT | 244.5K |
| 69 | MDZX-03-06真空吸盘安装座2.SLDPRT | 228.5K |
| 70 | MDZX-03-07Z轴连接板.SLDPRT | 700.5K |
| 71 | MDZX-03-08支撑柱.SLDPRT | 300.0K |
| 72 | MDZX-03-09真空吸盘安装座.SLDPRT | 409.0K |
| 73 | MDZX-03-10缓冲器安装座.SLDPRT | 216.0K |
| 74 | MDZX-03-11上限位块.SLDPRT | 210.5K |
| 75 | MDZX-03-12铜垫.SLDPRT | 110.0K |
| 76 | MDZX-03-13连杆销.SLDPRT | 304.5K |
| 77 | MDZX-03-14铰链座销.SLDPRT | 184.5K |
| 78 | MDZX-03-15气缸连接座.SLDPRT | 222.0K |
| 79 | MDZX-03-16连杆连接座.SLDPRT | 410.0K |
| 80 | MDZX-03-17CCD安装座.SLDPRT | 223.5K |
| 81 | MDZX-03-18光源保护块.SLDPRT | 170.0K |
| 82 | MDZX-03-19气缸座连接块.SLDPRT | 290.5K |
| 83 | MDZX-03-20铰链座销.SLDPRT | 174.5K |
| 84 | MDZX-03-21连杆销2.SLDPRT | 178.5K |
| 85 | MDZX-03-22气缸连接座2.SLDPRT | 408.5K |
| 86 | MDZX-03-23导向块.SLDPRT | 206.0K |
| 87 | MDZX-03-24导向槽.SLDPRT | 211.0K |
| 88 | MDZX-03-25长杆导向块.SLDPRT | 162.5K |
| 89 | MDZX-03-26纸板接触块.SLDPRT | 161.5K |
| 90 | MDZX-03-27弹杆.SLDPRT | 204.5K |
| 91 | MDZX-03-28弹杆导向块.SLDPRT | 328.5K |
| 92 | MDZX-03-29弹簧压板.SLDPRT | 352.5K |
| 93 | MDZX-03-30接近开关安装架.SLDPRT | 293.0K |
| 94 | MDZX-03-31 端盖.SLDPRT | 144.0K |
| 95 | MDZX-03-32 磁铁导向套.SLDPRT | 411.5K |
| 96 | MDZX-04-01齿轮座.SLDPRT | 345.5K |
| 97 | MDZX-04-02齿轮轴1.SLDPRT | 533.0K |
| 98 | MDZX-04-03齿轮轴2.SLDPRT | 406.0K |
| 99 | MDZX-04-04齿轮同步轴.SLDPRT | 189.5K |
| 100 | MDZX-04-05X轴从动齿轮M2Z30.SLDPRT | 426.5K |
| 101 | MDZX-04-06齿轮座轴承端盖.SLDPRT | 202.5K |
| 102 | MDZX-04-08齿轮座底板.SLDPRT | 284.5K |
| 103 | MDZX-04-09齿轮调整块.SLDPRT | 221.5K |
| 104 | MDZX-04-10齿轮调整块2.SLDPRT | 207.5K |
| 105 | MDZX-04-11X轴伺服安装座.SLDPRT | 339.5K |
| 106 | MDZX-04-12同步带轮.SLDPRT | 653.5K |
| 107 | MDZX-04-13带轮内撑套.SLDPRT | 264.5K |
| 108 | MDZX-06-61电磁铁导向块.SLDPRT | 235.5K |
| 109 | MDZX-08-06防护网.SLDPRT | 1.08M |
| 110 | MDZX-08-07机架侧门.SLDPRT | 971.5K |
| 111 | MDZX-08-08开窗防护网.SLDPRT | 1.23M |
| 112 | MDZX-08-09护栏立柱2.SLDPRT | 397.5K |
| 113 | MDZX-08-10线上防护网.SLDPRT | 993.5K |
| 114 | MDZX-08-11防护网窗.SLDPRT | 678.0K |
| 115 | MDZX-08-12窗户轨道固定座.SLDPRT | 171.5K |
| 116 | MDZX-08-13推拉窗轴承座.SLDPRT | 243.5K |
| 117 | MDZX-08-14窗户轨道.SLDPRT | 245.0K |
| 118 | MDZX-08-15销轴.SLDPRT | 185.5K |
| 119 | MDZX-08-16横梁护罩.SLDPRT | 537.0K |
| 120 | MDZX-08-17横梁护罩2.SLDPRT | 846.0K |
| 121 | MDZX-08-18两端防护板.SLDPRT | 682.0K |
| 122 | MDZX-08-19两端底封板.SLDPRT | 408.0K |
| 123 | MDZX-08-20侧门挡板.SLDPRT | 336.0K |
| 124 | MDZX-08-22操作面板.SLDPRT | 333.0K |
| 125 | MLM14.sldasm | 265.0K |
| 126 | MLM14body.sldprt | 285.5K |
| 127 | NKPM12-B.sldprt | 149.5K |
| 128 | PL80-Z轴.SLDPRT | 313.5K |
| 129 | PL80.SLDPRT | 332.5K |
| 130 | RB0805.sldprt | 256.5K |
| 131 | RB1006.sldprt | 261.0K |
| 132 | SGMAV-08A3A21.SLDPRT | 318.5K |
| 133 | SGMGV-09ADA61.SLDPRT | 323.0K |
| 134 | SGMGV-09ADA6C.SLDPRT | 617.0K |
| 135 | UNCA14.sldasm | 152.5K |
| 136 | UPCN26-B.sldprt | 175.5K |
| 137 | X轴导轨.SLDPRT | 398.0K |
| 138 | X轴拖链.SLDPRT | 657.5K |
| 139 | X轴齿条.SLDPRT | 200.0K |
| 140 | X齿轮组装.SLDASM | 1.48M |
| 141 | Y轴拖链.SLDPRT | 653.5K |
| 142 | Y轴运动组.SLDASM | 1.49M |
| 143 | Y轴齿条.SLDPRT | 231.5K |
| 144 | ZPT40HBN_A14.sldprt | 289.0K |
| 145 | Z轴导轨.SLDPRT | 377.0K |
| 146 | Z轴装配.SLDASM | 318.0K |
| 147 | Z轴齿条.SLDPRT | 213.0K |
| 148 | deep groove ball bearings gb.sldprt | 788.0K |
| 149 | plain washers--product grade c gb.sldprt | 366.0K |
| 150 | z轴拖链.SLDPRT | 683.5K |
| 151 | 三轴机械手.SLDASM | 8.0M |
| 152 | 传感器E3Z-D61.SLDPRT | 158.0K |
| 153 | 变压器(85.8).SLDPRT | 300.5K |
| 154 | 接近开关.SLDPRT | 135.5K |
| 155 | 推拉窗.SLDASM | 814.0K |
| 156 | 电磁铁k.SLDPRT | 199.5K |
| 157 | 真空吸纸结构2.SLDASM | 1.83M |
| 158 | 纸板探位机构.SLDASM | 159.0K |
| 159 |  解压密码.htm | 0.1K |
| 160 | 镜向MDZX-01-10侧挡条支架.SLDPRT | 168.5K |
| 161 | 镜向MDZX-01-12侧挡定位座.SLDPRT | 135.0K |
| 162 | 镜向MDZX-01-14小车外侧挡条2.SLDPRT | 144.5K |
| 163 | 镜向MDZX-01-20侧挡定位座2.SLDPRT | 134.5K |
| 164 | 镜向MDZX-01-21侧挡条支架2.SLDPRT | 167.0K |
| 165 | 镜向横梁护罩.SLDPRT | 174.5K |
| 166 | 镜向横梁护罩2.SLDPRT | 198.0K |
