顶升+旋转机构，适用于需要将治具顶升后旋转角度的场景，机构可以XY方向微调整，内含所有加工图纸细节，包括标准件。图纸采用solidworks2017版本绘制，可对图纸尺寸进行编辑，图纸为原档。气缸带动整个组件上升，电机带动旋转头旋转角度，效果非常好。

顶升旋转机构
首页>图纸库>零部件模型>传动部件2024-01-18报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1
0
192

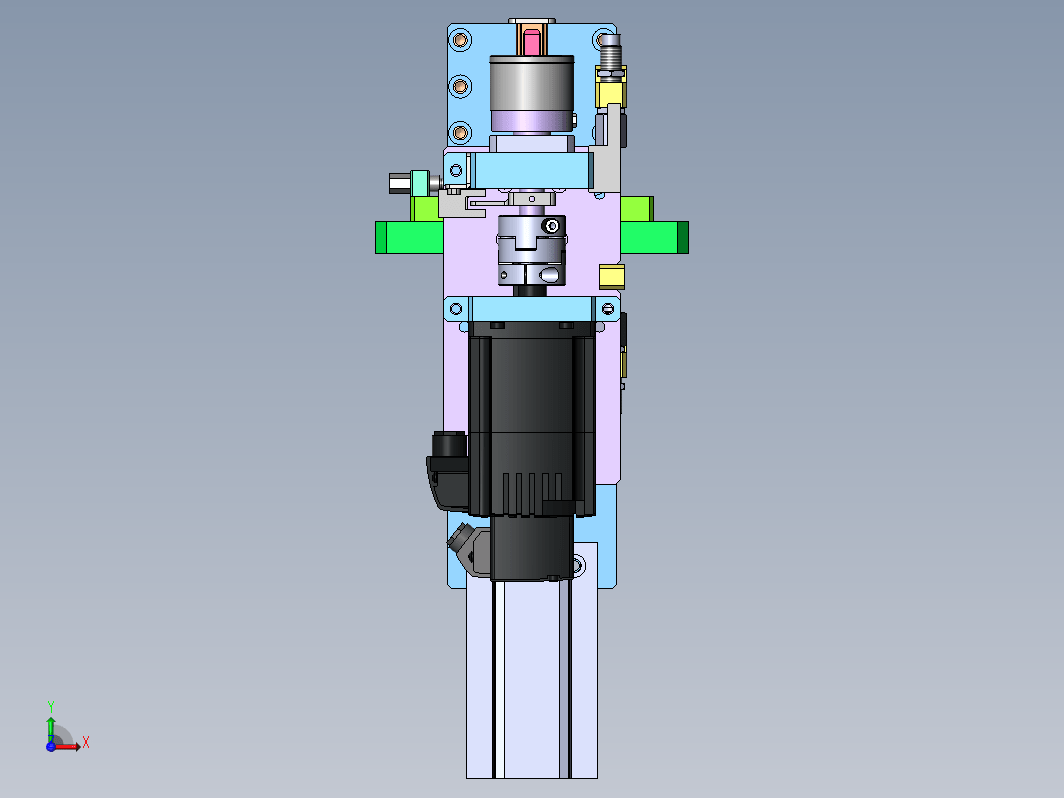

图纸预览图

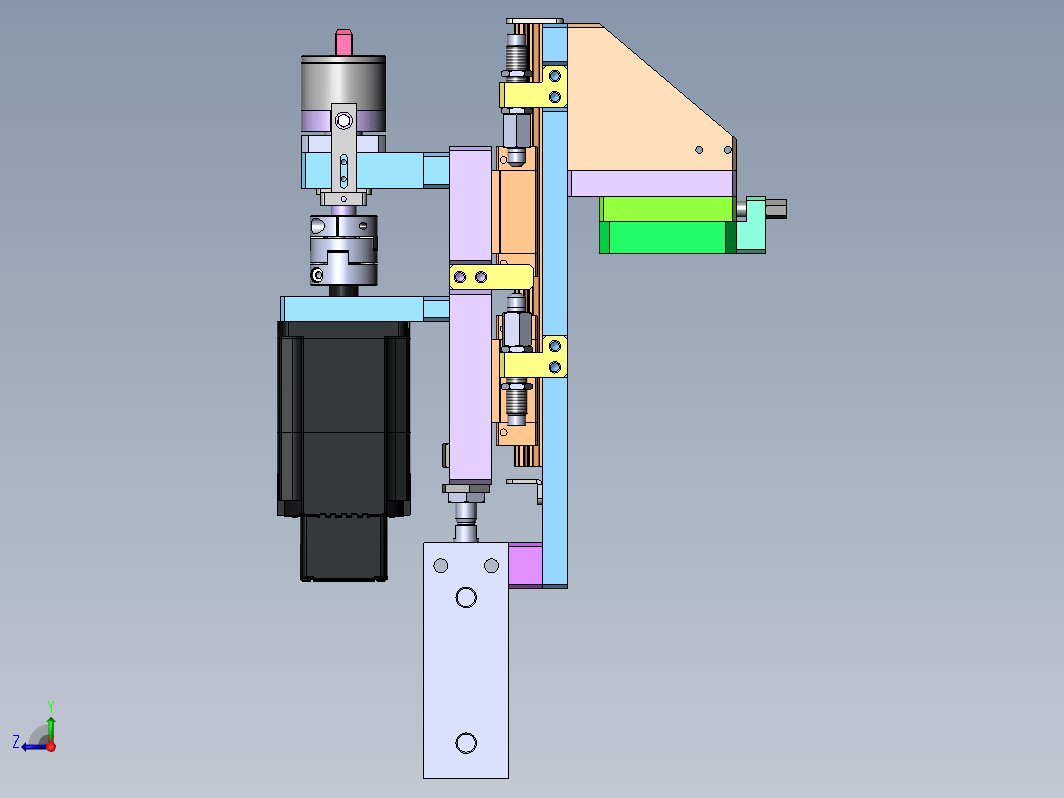

图纸预览图

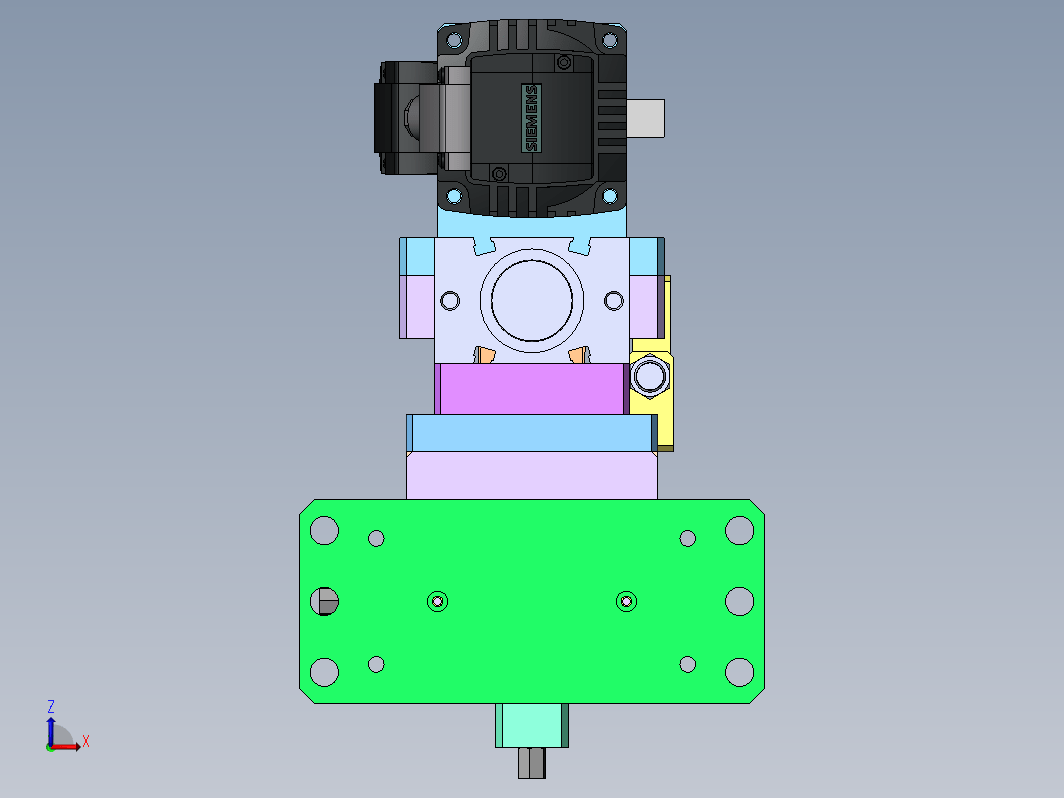

图纸预览图

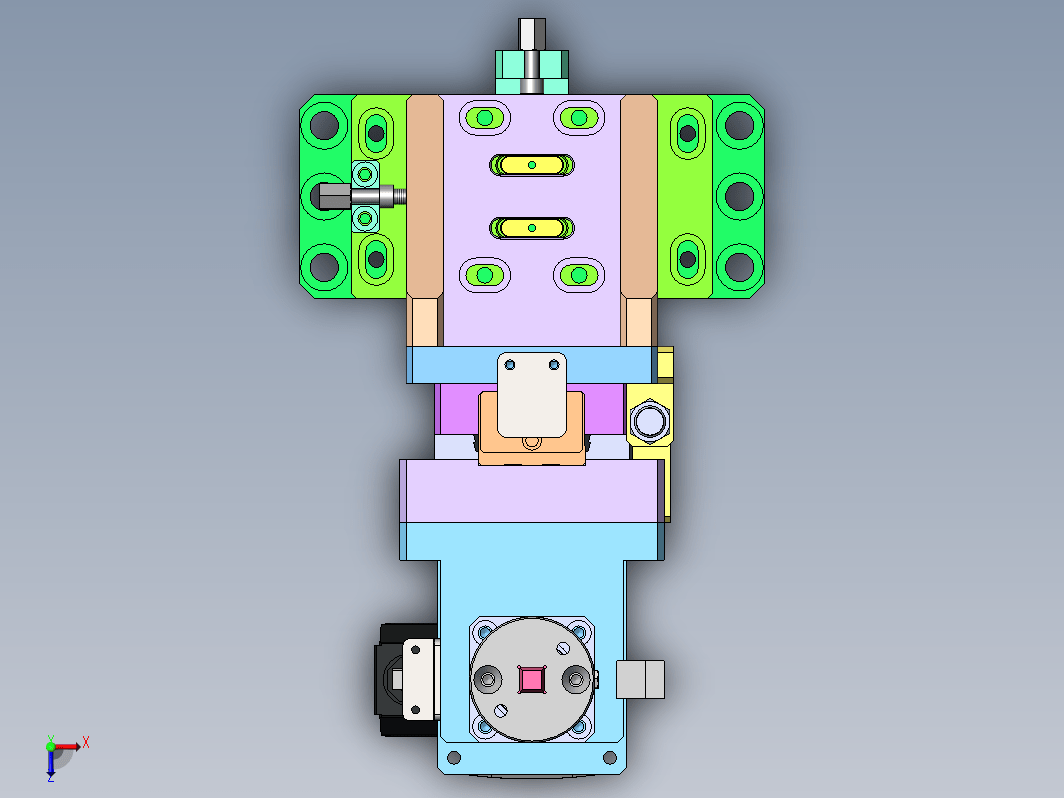

图纸预览图

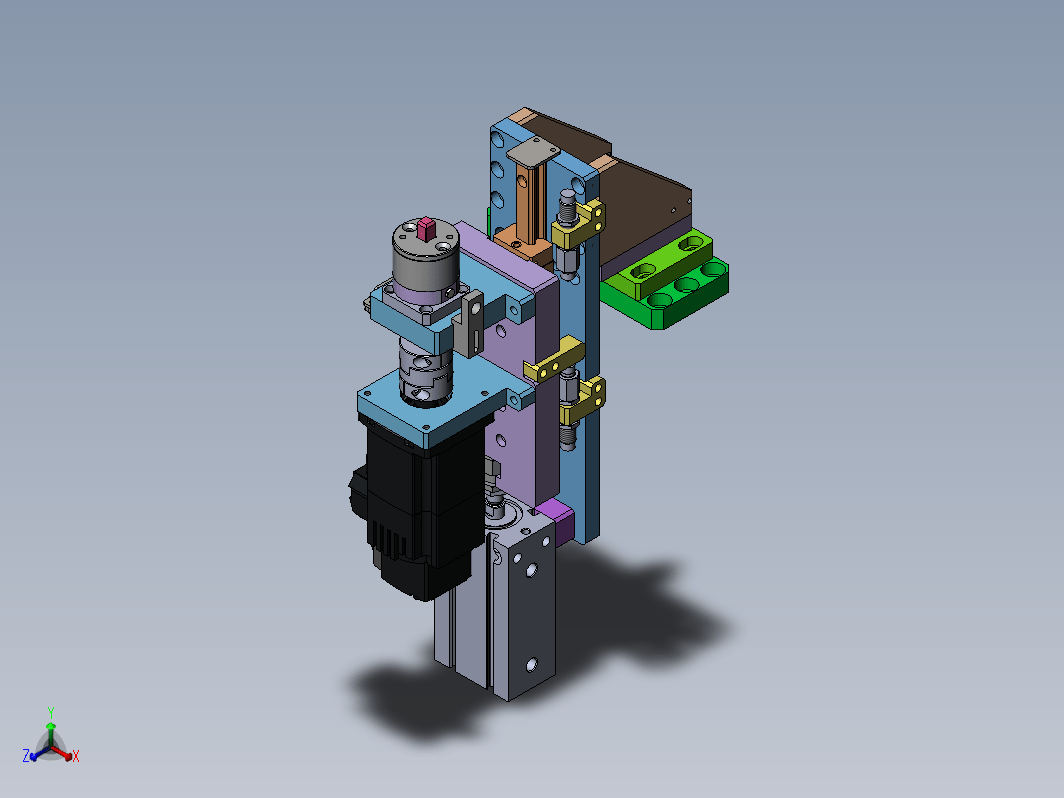

图纸预览图

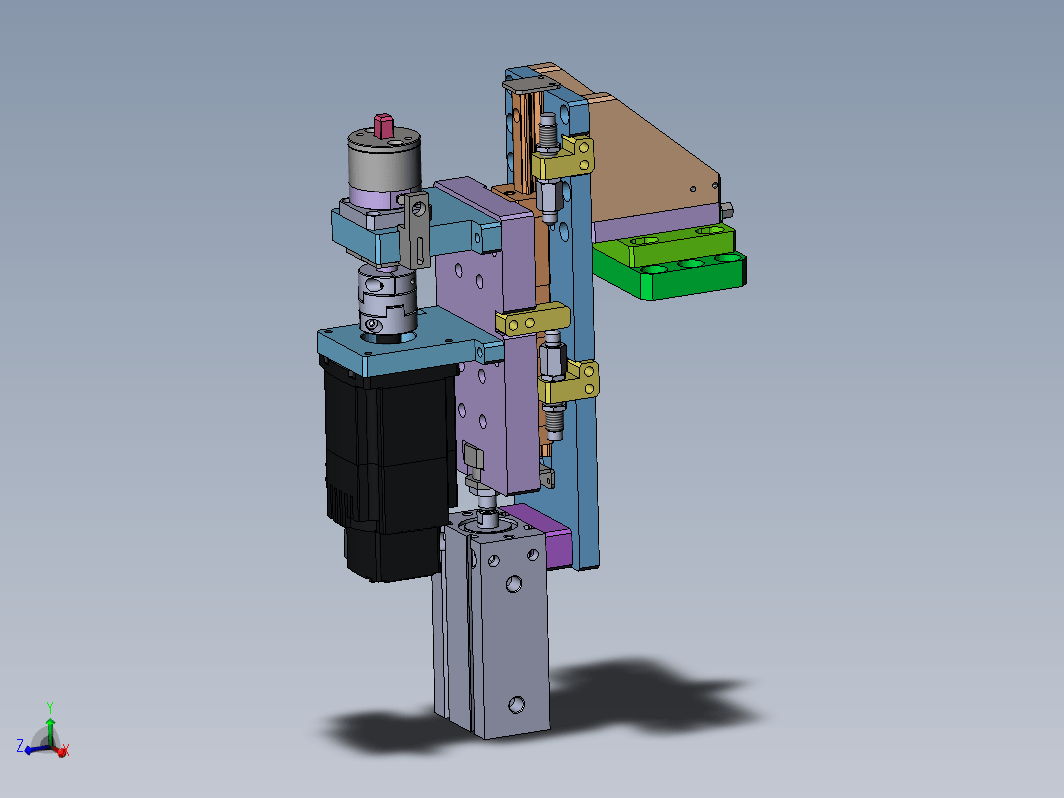

图纸预览图
图纸预览图
图纸描述
顶升+旋转机构，适用于需要将治具顶升后旋转角度的场景，机构可以XY方向微调整，内含所有加工图纸细节，包括标准件。图纸采用solidworks2017版本绘制，可对图纸尺寸进行编辑，图纸为原档。气缸带动整个组件上升，电机带动旋转头旋转角度，效果非常好。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：664134
文件大小：9.3M
所需金币：8
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldprt、sldasm
软件版本：Solidworks
作者
奔跑在晨曦
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 210111-21+-.sldprt56.21K
2软件图标3 210111-22+-.sldprt61.91K
3软件图标3 210111-23+-.sldprt152.52K
4软件图标3 210111-24+-.sldprt216.51K
5软件图标3 210111-25+-.sldprt116.82K
6软件图标3 210111-26+-.sldprt175.2K
7软件图标3 210111-27+-.sldprt159.09K
8软件图标3 210111-28+-.sldprt54.36K
9软件图标3 BODY_缓冲器_C-MACAT1007C_（米思米）200305+-.SLDPRT97.82K
10软件图标3 Bearing_轴承座_BGSBB6001ZZ-25_（米思米）210103+-.SLDPRT135.55K
11软件图标3 HGH15CA-210-导轨210103+-.SLDPRT149.78K
12软件图标3 HGH15CA-210-滑块210103+-.SLDPRT119.5K
13软件图标4 HGH15CA-210-装配210103+-.SLDASM113.2K
14软件图标3 HUB_联轴器 短十字形绿色·夹持型_CPOCG32-12-14_（米思米）200305+-.SLDPRT249.03K
15软件图标3 Housing_轴承座_BGSBB6001ZZ-25_（米思米）210103+-.SLDPRT120.09K
16软件图标3 Kopie von Empfaengerstrahl^3D-MARKETINGMODELL_S265292+-.sldprt58.5K
17软件图标3 Kopie von Senderstrahl^3D-MARKETINGMODELL_S265292+-.sldprt92.5K
18软件图标3 Kopie von WLL180T-___4_1^3D-MARKETINGMODELL_S265292+-.sldprt637.49K
19软件图标3 NAT_缓冲器_C-MACAT1007C_（米思米）200305+-.SLDPRT110.48K
20软件图标3 NEZI-1_联轴器 短十字形绿色·夹持型_CPOCG32-12-14_（米思米）200305+-.SLDPRT101.42K
21软件图标3 PM-T65-P+-.SLDPRT124.79K
22软件图标3 ROD_缓冲器_C-MACAT1007C_（米思米）200305+-.SLDPRT81.19K
23软件图标3 Retaining Ring C In-1_轴承座_BGSBB6001ZZ-25_（米思米）210103+-.SLDPRT66.49K
24软件图标3 SPACER_联轴器 短十字形绿色·夹持型_CPOCG32-12-14_（米思米）200305+-.SLDPRT114.87K
25软件图标3 T20H717R40-02-23V1.0焊接顶升旋转传感器安装块+-.SLDPRT88.21K
26软件图标3 T20H717R40-07-01V1.0焊接顶升旋转安装竖大板+-.SLDPRT223.42K
27软件图标3 T20H717R40-07-02V1.0焊接顶升旋转线轨上安装板+-.SLDPRT171.98K
28软件图标3 T20H717R40-07-03V1.0焊接顶升旋转底座Y调整板+-.SLDPRT219.21K
29软件图标3 T20H717R40-07-04V1.0焊接顶升旋转加强板+-.SLDPRT112.91K
30软件图标3 T20H717R40-07-05V1.0焊接顶升旋转底座X调整板+-.SLDPRT248.99K
31软件图标3 T20H717R40-07-06V1.0焊接顶升旋转Y调整块+-.SLDPRT94.73K
32软件图标3 T20H717R40-07-07V1.0焊接顶升旋转轴承安装板+-.SLDPRT152.97K
33软件图标3 T20H717R40-07-08V1.0焊接顶升旋转轴+-.SLDPRT115.88K
34软件图标3 T20H717R40-07-09V1.0焊接顶升旋转电机安装板+-.SLDPRT125.99K
35软件图标3 T20H717R40-07-10V1.0焊接顶升旋转批头上限位片+-.SLDPRT115.47K
36软件图标3 T20H717R40-07-14V1.0焊接顶升旋转气缸连接块+-.SLDPRT77.03K
37软件图标3 T20H717R40-07-19V1.0焊接顶升旋转底座固定安装板+-.SLDPRT168.25K
38软件图标3 T20H717R40-07-20V1.0焊接顶升旋转气缸上下挡块+-.SLDPRT104.32K
39软件图标3 T20H717R40-07-25V1.0焊接顶升旋转滑轨防掉挡板+-.SLDPRT139.61K
40软件图标3 T20H717R40-07-26V1.0焊接顶升旋转滑轨防掉挡板+-.SLDPRT141.05K
41软件图标3 T20H717R40-07-28V1.0焊接顶升旋转X调整块+-.SLDPRT102.35K
42软件图标3 T20H717R40-07-29V1.0焊接顶升旋转批头滑套+-.SLDPRT107.8K
43软件图标3 T20H717R40-07-30V1.0焊接顶升旋转旋转批头+-.SLDPRT105.0K
44软件图标3 T20H717R40-07-35V1.0焊接顶升旋转遮光片+-.SLDPRT113.64K
45软件图标3 T20H717R40-07-36V1.0焊接顶升旋转光电安装钣金+-.SLDPRT194.75K
46软件图标3 T20H717R40-07-48V1.0焊接顶升旋转气缸中挡块+-.SLDPRT79.41K
47软件图标3 _158554 DMM-32-50-P-A-S6---(KS)+-.sldprt56.5K
48软件图标3 _158554 DMM-32-50-P-A-S6---(Z)+-.sldprt111.5K
49软件图标3 _DIN-439-B - M10x1.25(F)+-.sldprt56.5K
50软件图标3 hex screw gradeab_iso-.sldprt256.46K
51软件图标4 多位缸DMM-32-50-P-A-S6（费斯托）+-.SLDASM159.48K
52软件图标3 平键螺纹拆卸型_KESM6-20_（米思米）210123+-.SLDPRT97.37K
53软件图标3 弹簧-外径8线径1.0自由长度30（市购）-.SLDPRT416.89K
54软件图标4 无效1.SLDASM258.71K
55软件图标3 浮动接头WHC31-M10-1.25-L8（怡合达）+-.SLDPRT96.41K
56软件图标4 缓冲器_C-MACAT1007C_（米思米）200305+-.SLDASM119.23K
57软件图标3 缓冲器用螺帽_C-STNCS10_（米思米）200305+-.SLDPRT109.86K
58软件图标4 联轴器 短十字形绿色·夹持型_CPOCG32-12-14_（米思米）200305+-.SLDASM157.56K
59软件图标4 西门子1FL6034-2AF21-1AA1（400W）+-.SLDASM291.84K
60软件图标3 调整螺栓_AJSTR5-10_（米思米）210103+-.SLDPRT108.54K
61软件图标4 轴承座_BGSBB6001ZZ-25_（米思米）210103+-.SLDASM151.49K
62软件图标4 顶升-旋转1.SLDASM1.18M
