燃烧器底座自动送料攻牙夹具
图纸描述

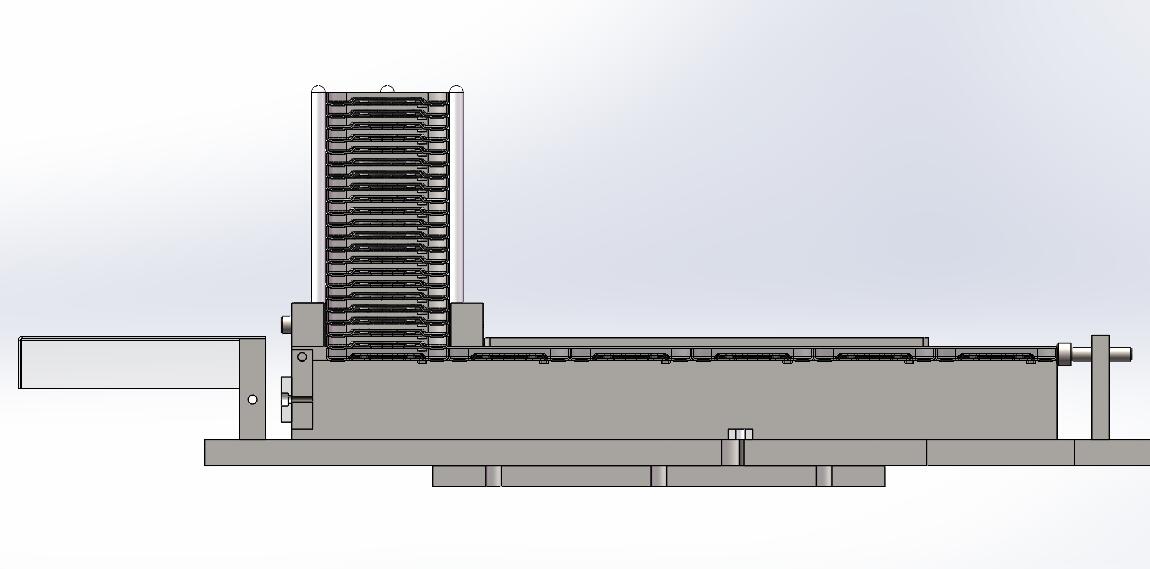

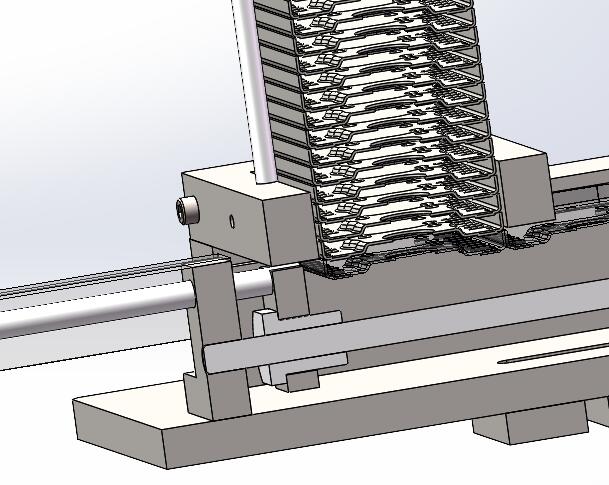

一款多牙孔片形零件自动送料攻牙夹具，通过料夹堆叠物料，通过重力使物料自动下沉，无需另外提供动力，物料到位后通过送料气缸推送到位，并结合后端定位夹紧，攻牙完成后，气缸回位，退料气缸松开，工件自重掉落，完成退料。该夹具已实际应用于生产。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201048
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  F-M10X125F.SLDPRT | 177.99K |
| 2 | F-MA20LB__25_.SLDPRT | 91.31K |
| 3 | GFF01-D12.SLDPRT | 104.36K |
| 4 |  J-RSQDZ-0.SLDASM | 1.4M |
| 5 | J-RSQDZ-1.SLDPRT | 114.29K |
| 6 | J-RSQDZ-10.SLDPRT | 111.25K |
| 7 | J-RSQDZ-11.SLDPRT | 181.26K |
| 8 | J-RSQDZ-12.SLDPRT | 112.82K |
| 9 | J-RSQDZ-13.SLDPRT | 101.15K |
| 10 | J-RSQDZ-14.SLDPRT | 117.24K |
| 11 | J-RSQDZ-15.SLDPRT | 72.34K |
| 12 | J-RSQDZ-2.SLDPRT | 113.64K |
| 13 | J-RSQDZ-3.SLDPRT | 246.83K |
| 14 | J-RSQDZ-4.SLDPRT | 163.04K |
| 15 | J-RSQDZ-5.SLDPRT | 159.91K |
| 16 | J-RSQDZ-6.SLDPRT | 107.36K |
| 17 | J-RSQDZ-7.SLDPRT | 94.81K |
| 18 | J-RSQDZ-8.SLDPRT | 216.26K |
| 19 | J-RSQDZ-9.SLDPRT | 123.98K |
| 20 | LME21-d12.SLDPRT | 114.95K |
| 21 | MA16x20SCA_0_+__.SLDASM | 179.61K |
| 22 | MA20x20SCA_0_+__.SLDASM | 192.18K |
| 23 | MA25x100-S-U.SLDASM | 176.88K |
| 24 | _16 MA Nut.sldprt | 42.24K |
| 25 | _16 MA Nut1.sldprt | 42.49K |
| 26 | _16MA20 Body.sldprt | 58.33K |
| 27 | _16MA20 Rod.sldprt | 33.23K |
| 28 | _20 MA Nut.sldprt | 42.29K |
| 29 | _20 MA Nut1.sldprt | 42.16K |
| 30 | _20MA20 Body.sldprt | 62.2K |
| 31 | _20MA20 Rod.sldprt | 33.77K |
| 32 | _25 MA Nut.sldprt | 42.1K |
| 33 | _25 MA Nut1.sldprt | 42.38K |
| 34 | _25MA100 Body.sldprt | 179.48K |
| 35 | _25MA100 Rod.sldprt | 35.46K |
| 36 | ∅10x150模具顶针.SLDPRT | 60.49K |
| 37 | ∅12x300导杆.SLDPRT | 57.72K |
| 38 | ∅8x260模具顶针.SLDPRT | 79.23K |
| 39 | 工件装配.SLDASM | 562.63K |
| 40 | 工件装配2.SLDASM | 574.11K |
| 41 | 弹簧.SLDPRT | 271.01K |
| 42 | 燃烧器底座.SLDPRT | 2.21M |
| 43 |  J-RSQDZ-0.STEP | 6.98M |
