开关座自动打螺丝机
图纸描述

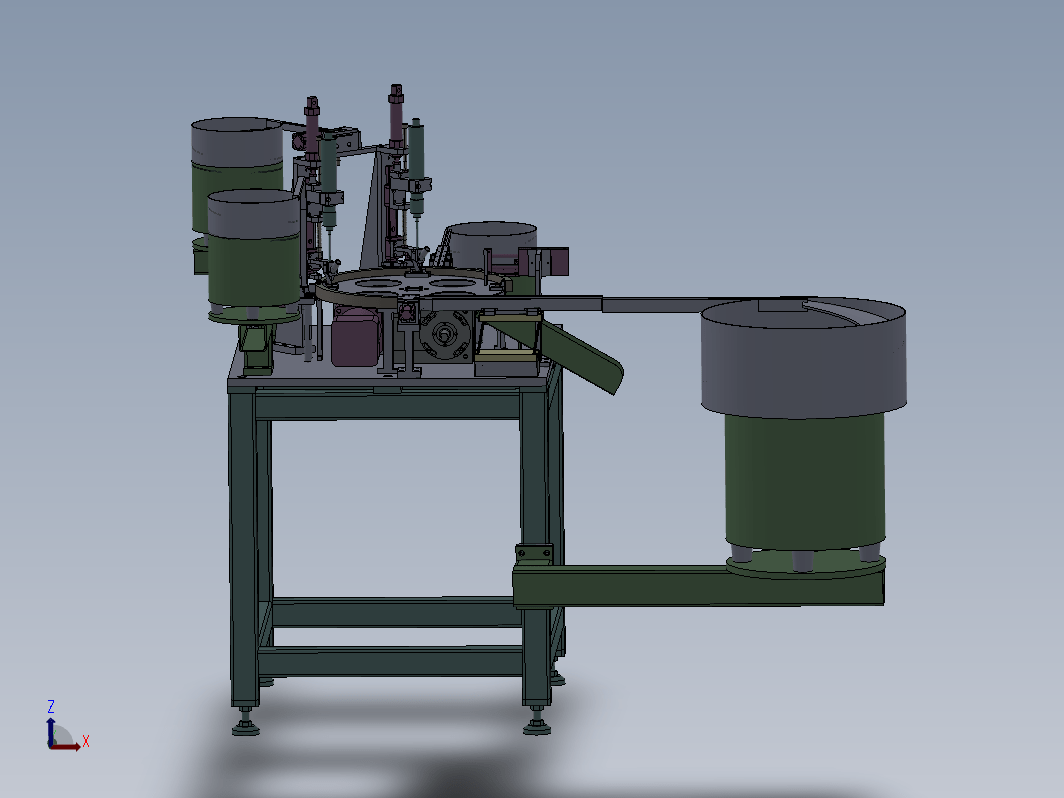

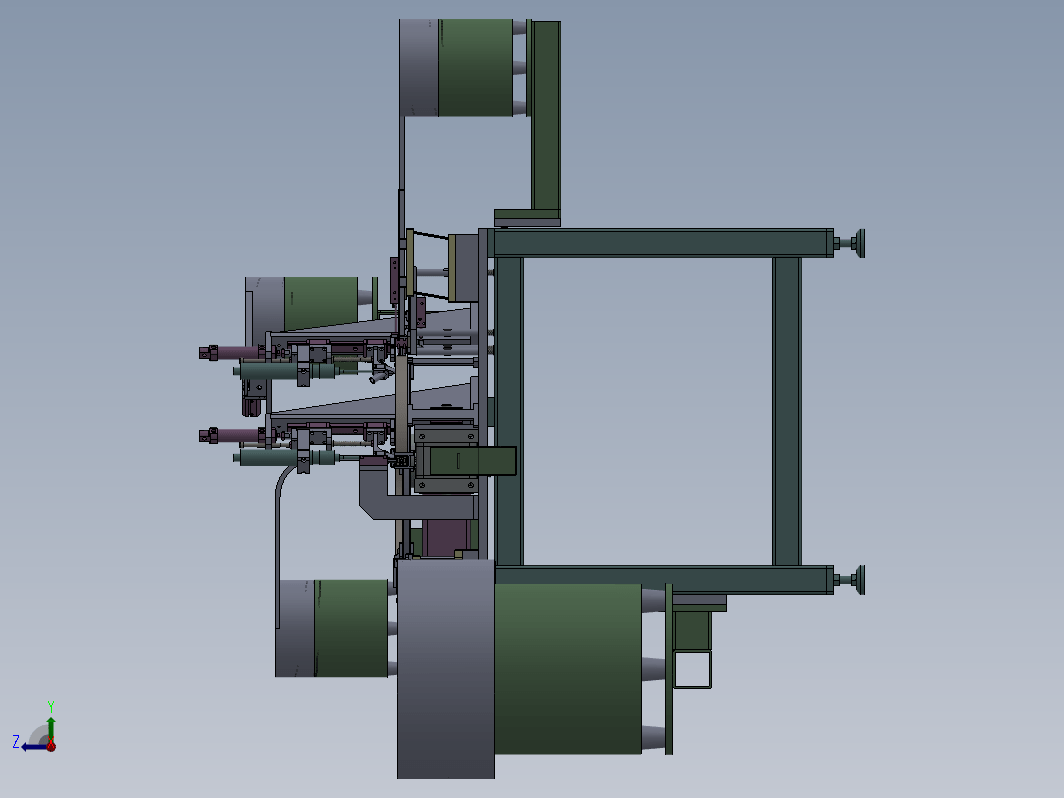

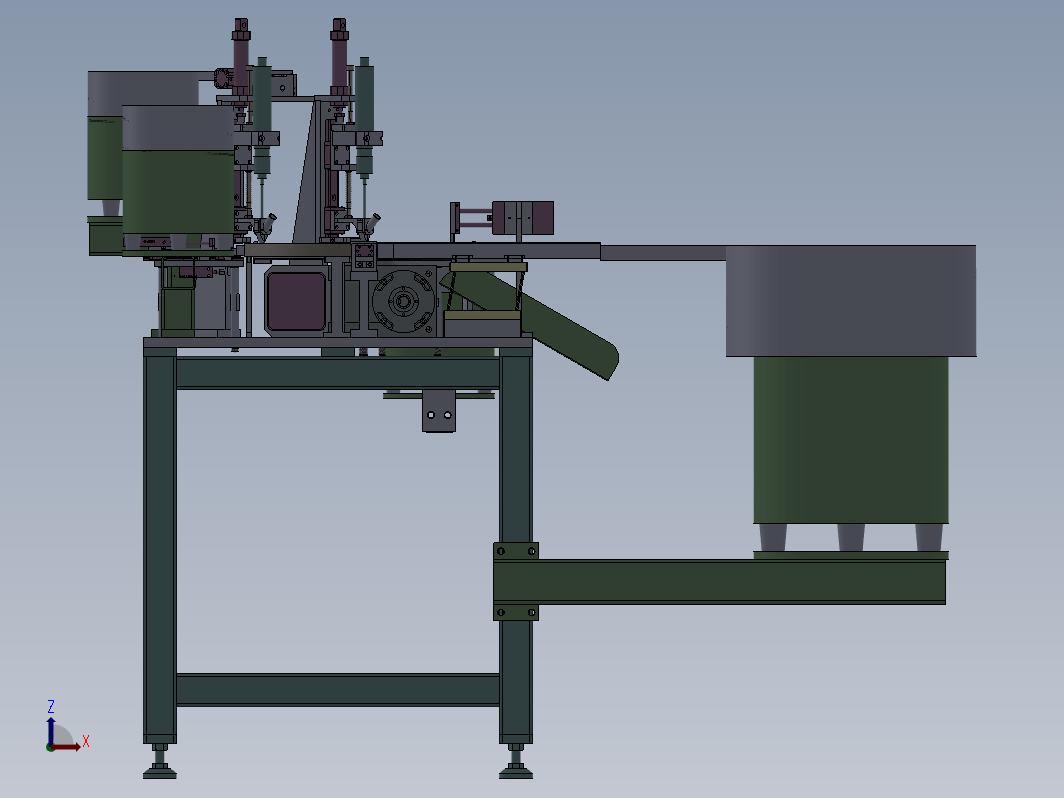

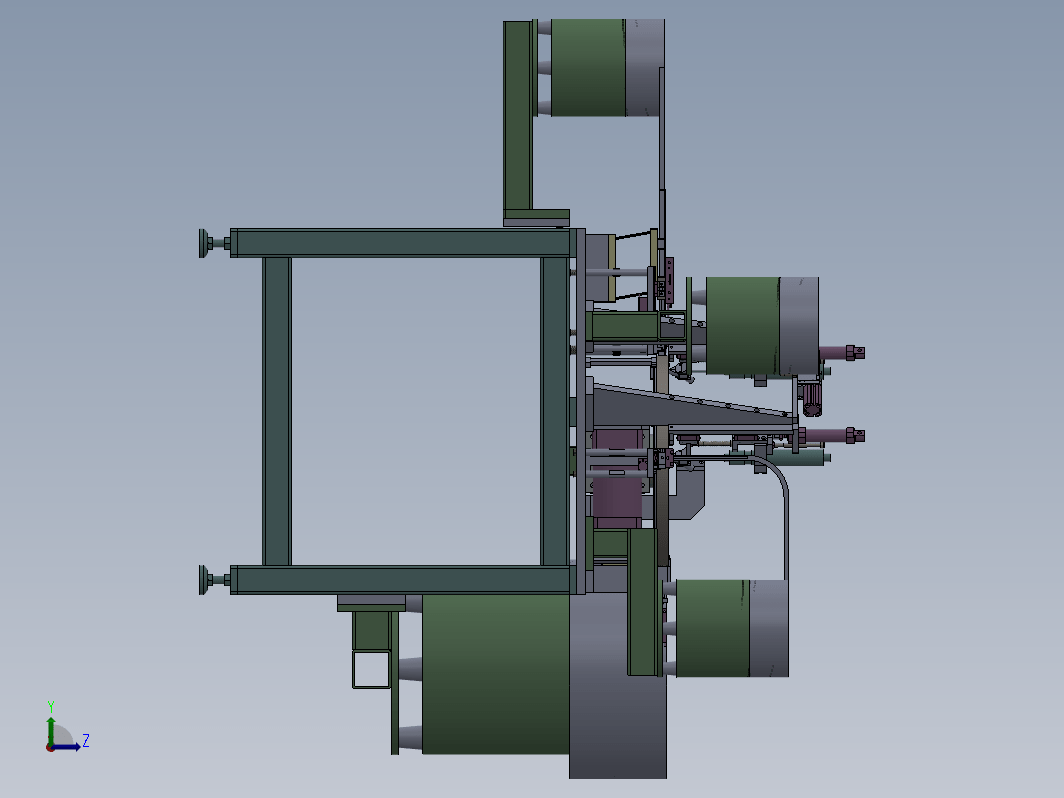

开关座自动打螺丝机图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小55.01M，共计281个文件，包含3D图纸，图纸主格式为sldprt、slddrw、sldasm，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201086
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2R铜块.SLDPRT | 193.0K |
| 2 | 2塑料座.SLDPRT | 865.5K |
| 3 | 2方铜块.SLDPRT | 370.5K |
| 4 | M3螺钉2.SLDPRT | 249.5K |
| 5 |  R前限位.SLDDRW | 525.5K |
| 6 | R前限位.SLDPRT | 240.0K |
| 7 | R后限位.SLDDRW | 1.06M |
| 8 | R后限位.SLDPRT | 226.0K |
| 9 | R塞块.SLDDRW | 1.08M |
| 10 | R塞块.SLDPRT | 554.0K |
| 11 | R座气缸连接头.SLDDRW | 482.5K |
| 12 | R座气缸连接头.SLDPRT | 325.0K |
| 13 | R座限位块.SLDDRW | 448.5K |
| 14 | R座限位块.SLDPRT | 147.0K |
| 15 | R振盘座.SLDDRW | 543.0K |
| 16 | R振盘座.SLDPRT | 258.5K |
| 17 | R推块导轨座.SLDDRW | 1.68M |
| 18 | R推块导轨座.SLDPRT | 507.5K |
| 19 | R推料座气缸连接块.SLDDRW | 490.5K |
| 20 | R推料座气缸连接块.SLDPRT | 249.0K |
| 21 | R推杆SLDPRT.SLDDRW | 478.0K |
| 22 | R推杆SLDPRT.SLDPRT | 142.0K |
| 23 | R推杆气缸座SLDPRT.SLDDRW | 538.0K |
| 24 | R推杆气缸座SLDPRT.SLDPRT | 240.5K |
| 25 | R推杆限位块.SLDDRW | 448.5K |
| 26 | R推杆限位块.SLDPRT | 136.0K |
| 27 |  R铜块供料机构装配体2.SLDASM | 859.0K |
| 28 | R铜块供料机构装配体2.SLDDRW | 1.09M |
| 29 | R铜块振盘.SLDDRW | 964.5K |
| 30 | R铜块振盘.SLDPRT | 489.0K |
| 31 | R铜块机构立柱.SLDDRW | 551.0K |
| 32 | R铜块机构立柱.SLDPRT | 231.0K |
| 33 |  A_CDU16-20D-A90 (0).swb | 31.0K |
| 34 | A_CDU16_20D_A90__0_.sldasm | 268.5K |
| 35 | A_CXSM6-50-Z76(0).swb | 41.55K |
| 36 | A_CXSM6_50_Z76_0_.sldasm | 213.5K |
| 37 | BPY3.sldasm | 156.0K |
| 38 | BPY3.swb | 17.96K |
| 39 | BPY3b.sldprt | 183.0K |
| 40 | BPY3mb.sldprt | 164.5K |
| 41 | Cylinder_A_CDU16_20D_A90__0_.sldprt | 612.0K |
| 42 | Rod_A_CDU16_20D_A90__0_.sldprt | 153.5K |
| 43 | SE2BL10-180.swb | 46.89K |
| 44 | SE2BL10_180.sldasm | 166.5K |
| 45 | b_SEB10.sldprt | 417.0K |
| 46 | body_A_CXSM6_50_Z76_0_.sldprt | 568.0K |
| 47 | r_SE2BL10_180.sldprt | 222.0K |
| 48 | rod_A_CXSM6_50_Z76_0_.sldprt | 179.5K |
| 49 | 气缸托板.SLDDRW | 981.5K |
| 50 | 气缸托板.SLDPRT | 488.0K |
| 51 | 出料斗.SLDDRW | 592.5K |
| 52 | 出料斗.SLDPRT | 483.0K |
| 53 | 出料机构装配体3.SLDASM | 201.5K |
| 54 | 出料机构装配体3.SLDDRW | 520.0K |
| 55 | 取料块.SLDDRW | 563.0K |
| 56 | 取料块.SLDPRT | 203.0K |
| 57 | A_CXSM15-50-Z76(0).swb | 44.47K |
| 58 | A_CXSM15_50_Z76_0_.sldasm | 219.5K |
| 59 | body_A_CXSM15_50_Z76_0_.sldprt | 357.0K |
| 60 | rod_A_CXSM15_50_Z76_0_.sldprt | 196.0K |
| 61 | 气缸固定墙板.SLDDRW | 558.5K |
| 62 | 气缸固定墙板.SLDPRT | 248.0K |
| 63 | 开关座打螺丝总装配体.SLDASM | 4.42M |
| 64 | 开关座打螺丝总装配体00.SLDDRW | 4.42M |
| 65 | 1下螺丝滑载板.SLDDRW | 512.5K |
| 66 | 1下螺丝滑载板.SLDPRT | 215.5K |
| 67 | 1兜座.SLDDRW | 1.57M |
| 68 | 1兜座.SLDPRT | 386.5K |
| 69 | 1兜连接板.SLDPRT | 284.5K |
| 70 | 1夹固件.SLDPRT | 363.0K |
| 71 | 1始位螺丝机构墙板.SLDDRW | 770.0K |
| 72 | 1始位螺丝机构墙板.SLDPRT | 350.0K |
| 73 | 1打螺丝机构装配体.SLDASM | 1.77M |
| 74 | 1打螺丝机构装配体.SLDDRW | 2.02M |
| 75 | 1气缸提升气缸连接扣.SLDDRW | 1024.0K |
| 76 | 1气缸提升气缸连接扣.SLDPRT | 225.0K |
| 77 | 1螺丝兜2.SLDDRW | 716.0K |
| 78 | 1螺丝兜2.SLDPRT | 381.5K |
| 79 | 1螺丝兜下限位.SLDDRW | 509.0K |
| 80 | 1螺丝兜下限位.SLDPRT | 233.5K |
| 81 | 1螺丝安装座.SLDPRT | 402.5K |
| 82 | 1螺丝批卡夹.SLDDRW | 864.0K |
| 83 | 1螺丝批卡夹.SLDPRT | 383.0K |
| 84 | 1螺丝提升气缸固定板.SLDDRW | 489.0K |
| 85 | 1螺丝提升气缸固定板.SLDPRT | 245.5K |
| 86 | 1螺丝提升气缸连接块.SLDDRW | 607.5K |
| 87 | 1螺丝提升气缸连接块.SLDPRT | 279.0K |
| 88 | 1螺丝机构大座.SLDDRW | 653.0K |
| 89 | 1螺丝机构大座.SLDPRT | 251.5K |
| 90 | 1螺丝滑载板.SLDDRW | 569.0K |
| 91 | 1螺丝滑载板.SLDPRT | 274.0K |
| 92 | 1端部并紧磨平支承1圈10×50[HB 362-65].SLDPRT | 1.58M |
| 93 | A_CD85N25-50-B(0).swb | 25.99K |
| 94 | SE2BV20-220.swb | 35.98K |
| 95 | body_A首位_CD85N25_50_B_0_XX.sldprt | 277.0K |
| 96 | rod_A_CD85N25_50_B_0_XX.sldprt | 149.5K |
| 97 | 六角薄螺母 A级和B级M8[GB／T 6172．1-2000].SLDPRT | 211.0K |
| 98 | 复件 首位GB／T70．1-21000内六角圆柱头螺钉M8×120.SLDPRT | 254.5K |
| 99 | 螺丝批.SLDPRT | 197.5K |
| 100 | 首位A_CD85N25_50_B_0_XX.sldasm | 167.5K |
| 101 | 首位GB／T6172．1-2000XX六角薄螺母A级和B级(M22).SLDPRT | 191.5K |
| 102 | 首位GB／T70．1-21000内六角圆柱头螺钉M8×110.SLDPRT | 251.5K |
| 103 | 首位SE2BV20_220.sldasm | 162.0K |
| 104 | 首位b_SEBV20.sldprt | 377.5K |
| 105 | 首位r_SE2BV20_220.sldprt | 176.5K |
| 106 | 首位端部并紧磨平支承1圈10×50[HB 362-65].SLDPRT | 696.0K |
| 107 | 前限位块.SLDDRW | 914.0K |
| 108 | 前限位块.SLDPRT | 171.0K |
| 109 | 后气缸托板.SLDDRW | 823.0K |
| 110 | 后气缸托板.SLDPRT | 442.5K |
| 111 | 存料座.SLDDRW | 1.06M |
| 112 | 存料座.SLDPRT | 631.0K |
| 113 | 存料座盖板.SLDDRW | 551.5K |
| 114 | 存料座盖板.SLDPRT | 335.5K |
| 115 | 存料座随动块.SLDDRW | 709.0K |
| 116 | 存料座随动块.SLDPRT | 387.0K |
| 117 | 小振盘连接块.SLDDRW | 478.0K |
| 118 | 小振盘连接块.SLDPRT | 176.5K |
| 119 | 方后限位.SLDDRW | 607.0K |
| 120 | 方后限位.SLDPRT | 229.0K |
| 121 | 方塞块.SLDDRW | 867.0K |
| 122 | 方塞块.SLDPRT | 497.5K |
| 123 | 方座气缸连接头.SLDDRW | 530.0K |
| 124 | 方座气缸连接头.SLDPRT | 204.5K |
| 125 | 方形推杆.SLDDRW | 468.0K |
| 126 | 方形推杆.SLDPRT | 137.5K |
| 127 | 方振盘固定架.SLDDRW | 546.0K |
| 128 | 方振盘固定架.SLDPRT | 262.5K |
| 129 | 方推块导轨座.SLDDRW | 833.0K |
| 130 | 方推块导轨座.SLDPRT | 543.5K |
| 131 | 方推料座气缸连接块.SLDDRW | 526.0K |
| 132 | 方推料座气缸连接块.SLDPRT | 297.5K |
| 133 | 方推杆气缸座SLDPRT.SLDDRW | 521.0K |
| 134 | 方推杆气缸座SLDPRT.SLDPRT | 220.5K |
| 135 | 方横向后限位.SLDDRW | 522.5K |
| 136 | 方横向后限位.SLDPRT | 227.0K |
| 137 | 方直振垫块.SLDDRW | 562.5K |
| 138 | 方直振垫块.SLDPRT | 222.5K |
| 139 | 方铜供料装配体1.SLDASM | 1.14M |
| 140 | 方铜供料装配体1.SLDDRW | 1.36M |
| 141 | 方铜块振盘.SLDDRW | 449.5K |
| 142 | 方铜块振盘.SLDPRT | 364.5K |
| 143 | 方铜块直振导轨.SLDDRW | 767.0K |
| 144 | 方铜块直振导轨.SLDPRT | 383.5K |
| 145 | 方铜块直振盖板.SLDDRW | 473.5K |
| 146 | 方铜块直振盖板.SLDPRT | 138.5K |
| 147 | 方铜块送料座.SLDDRW | 653.5K |
| 148 | 方铜块送料座.SLDPRT | 227.5K |
| 149 | 方限位.SLDDRW | 1015.0K |
| 150 | 方限位.SLDPRT | 205.0K |
| 151 | A_CDU10-40D-A90V(0).swb | 31.13K |
| 152 | A_CDU10_40D_A90V_0_.sldasm | 212.5K |
| 153 | A_CDU16-20D-A90 (0).swb | 31.0K |
| 154 | A_CDU16_20D_A90__0_方铜.sldasm | 264.0K |
| 155 | A_CXSM6-50-Z76(0).swb | 41.55K |
| 156 | Cylinder_A_CDU16_20D_A90__0_.sldprt | 612.0K |
| 157 | Rod_A_CDU16_20D_A90__0_.sldprt | 153.5K |
| 158 | SE2BL10-180.swb | 46.89K |
| 159 | b_SEB10.sldprt | 417.5K |
| 160 | body_A_CDU10_40D_A90V_0_.sldprt | 455.5K |
| 161 | body_A_CXSM6_50_Z76_0_.sldprt | 399.5K |
| 162 | rod_A_CDU10_40D_A90V_0_.sldprt | 157.5K |
| 163 | rod_A_CXSM6_50_Z76_0_.sldprt | 179.5K |
| 164 | 方A_CXSM6_50_Z76_0_.sldasm | 213.0K |
| 165 | 直振.SLDDRW | 587.0K |
| 166 | 直振.SLDPRT | 467.5K |
| 167 | 横向推块.SLDDRW | 534.5K |
| 168 | 横向推块.SLDPRT | 282.0K |
| 169 | 气缸垫块.SLDDRW | 457.0K |
| 170 | 气缸垫块.SLDPRT | 148.0K |
| 171 | 转销.SLDPRT | 221.5K |
| 172 | 辅助推料气缸连接块.SLDDRW | 517.5K |
| 173 | 辅助推料气缸连接块.SLDPRT | 215.0K |
| 174 | 送料底板.SLDDRW | 584.0K |
| 175 | 送料底板.SLDPRT | 255.0K |
| 176 | 限料块.SLDDRW | 468.5K |
| 177 | 限料块.SLDPRT | 164.0K |
| 178 | 静座盖.SLDDRW | 550.0K |
| 179 | 静座盖.SLDPRT | 209.0K |
| 180 | 振盘固定板.SLDDRW | 481.0K |
| 181 | 振盘固定板.SLDPRT | 152.5K |
| 182 | 振盘座.SLDDRW | 569.0K |
| 183 | 振盘座.SLDPRT | 261.5K |
| 184 | 推料限位块.SLDDRW | 479.0K |
| 185 | 推料限位块.SLDPRT | 196.5K |
| 186 | 推胶座.SLDDRW | 598.0K |
| 187 | 推胶座.SLDPRT | 220.5K |
| 188 | A_CDU16-30D-A90 (0).swb | 31.0K |
| 189 | A_CDU16_30D_A90__0_.sldasm | 207.5K |
| 190 | Cylinder_A_CDU16_30D_A90__0_.sldprt | 373.5K |
| 191 | Rod_A_CDU16_30D_A90__0_.sldprt | 139.5K |
| 192 | 直振.SLDPRT | 468.5K |
| 193 | 直振垫块.SLDDRW | 1.07M |
| 194 | 直振垫块.SLDPRT | 225.0K |
| 195 | 直振导轨.SLDDRW | 804.5K |
| 196 | 直振导轨.SLDPRT | 358.5K |
| 197 | 直振转换板.SLDDRW | 580.0K |
| 198 | 直振转换板.SLDPRT | 243.0K |
| 199 | 胶座振盘.SLDDRW | 899.5K |
| 200 | 胶座振盘.SLDPRT | 340.0K |
| 201 | 胶座推块.SLDDRW | 1.03M |
| 202 | 胶座推块.SLDPRT | 472.0K |
| 203 | 胶座盖板.SLDDRW | 565.5K |
| 204 | 胶座盖板.SLDPRT | 349.0K |
| 205 | 胶座直振盖.SLDDRW | 539.5K |
| 206 | 胶座直振盖.SLDPRT | 180.0K |
| 207 | 胶座送料机构装配体2.SLDASM | 844.0K |
| 208 | 胶座送料机构装配体2.SLDDRW | 565.5K |
| 209 | 胶座驱动块.SLDDRW | 590.5K |
| 210 | 胶座驱动块.SLDPRT | 162.0K |
| 211 | 胶座驱动气缸连接块.SLDDRW | 537.5K |
| 212 | 胶座驱动气缸连接块.SLDPRT | 211.0K |
| 213 | 驱动气缸座.SLDDRW | 577.0K |
| 214 | 驱动气缸座.SLDPRT | 248.0K |
| 215 | 上导盖.SLDDRW | 702.0K |
| 216 | 上导盖.SLDPRT | 272.0K |
| 217 | 伸缩块.SLDDRW | 536.5K |
| 218 | 伸缩块.SLDPRT | 160.5K |
| 219 | 出料管口.SLDDRW | 531.5K |
| 220 | 出料管口.SLDPRT | 195.0K |
| 221 | 分拨器固定板.SLDDRW | 470.0K |
| 222 | 分拨器固定板.SLDPRT | 229.0K |
| 223 | 分料座.SLDDRW | 2.63M |
| 224 | 分料座.SLDPRT | 516.0K |
| 225 | 分料滑块.SLDDRW | 632.5K |
| 226 | 分料滑块.SLDPRT | 215.5K |
| 227 | 反向限位固板.SLDDRW | 1.01M |
| 228 | 反向限位固板.SLDPRT | 331.0K |
| 229 | 导滚.SLDDRW | 586.5K |
| 230 | 导滚.SLDPRT | 148.0K |
| 231 | 推料气缸固板.SLDDRW | 1.02M |
| 232 | 推料气缸固板.SLDPRT | 245.0K |
| 233 | 推料气缸连接扣.SLDDRW | 549.5K |
| 234 | 推料气缸连接扣.SLDPRT | 187.5K |
| 235 | A_CD55B20-20-A96 (0).swb | 34.67K |
| 236 | A_CD55B20_20_A96__0_.sldasm | 194.5K |
| 237 | Cylinder_A_CD55B20_20_A96__0_.sldprt | 372.0K |
| 238 | Rod_A_CD55B20_20_A96__0_.sldprt | 169.5K |
| 239 | 螺丝振盘.SLDPRT | 379.5K |
| 240 | 滚轴.SLDDRW | 499.5K |
| 241 | 滚轴.SLDPRT | 229.0K |
| 242 | 螺丝分下料机构装配体1.SLDASM | 583.5K |
| 243 | 螺丝分下料机构装配体1.SLDDRW | 544.0K |
| 244 | 螺丝振盘.SLDDRW | 451.5K |
| 245 | 螺丝振盘底座.SLDDRW | 525.0K |
| 246 | 螺丝振盘底座.SLDPRT | 278.0K |
| 247 | 定位模块.SLDDRW | 909.5K |
| 248 | 定位模块.SLDPRT | 1.11M |
| 249 | 导料圈.SLDDRW | 1.07M |
| 250 | 导料圈.sldprt | 301.0K |
| 251 | 导料圈支座.SLDDRW | 599.5K |
| 252 | 导料圈支座.SLDPRT | 203.5K |
| 253 | 机架.SLDASM | 478.5K |
| 254 | 机架.SLDDRW | 678.5K |
| 255 | 580.SLDPRT | 139.0K |
| 256 | 600.SLDPRT | 154.0K |
| 257 | 700.SLDPRT | 148.0K |
| 258 | 上垫块.SLDPRT | 132.0K |
| 259 | 下垫块.SLDPRT | 249.0K |
| 260 | 机械底板.SLDDRW | 1.53M |
| 261 | 机械底板.SLDPRT | 791.0K |
| 262 | ATPA20L100-A-N15.swb | 60.2K |
| 263 | ATPA20L100-B-N20.swb | 59.17K |
| 264 | ATPA20L100_A_N15.sldasm | 176.0K |
| 265 | ATPA20L100_A_N15_a.sldprt | 674.0K |
| 266 | ATPA20L100_B_N20.sldasm | 178.5K |
| 267 | ATPA20L100_B_N20_a.sldprt | 681.5K |
| 268 | Gewindestift_DIN_913___M5x4_.sldprt | 145.0K |
| 269 | Gewindestift_DIN_913___M6x5_.sldprt | 141.0K |
| 270 | TBN210L100.sldprt | 125.5K |
| 271 | 减速电机140W1：40.SLDPRT | 1.94M |
| 272 | 分割器7DF DEX.SLDPRT | 1.35M |
| 273 | 单FJFN16_75pad.sldprt | 127.0K |
| 274 | 机脚位FJFN16_75.sldasm | 133.0K |
| 275 | 螺母FJFN16nut.sldprt | 116.0K |
| 276 | 电机固定板.SLDDRW | 535.0K |
| 277 | 电机固定板.SLDPRT | 253.0K |
| 278 | 转盘.SLDDRW | 1.2M |
| 279 | 转盘.SLDPRT | 399.0K |
| 280 | 转盘机构装配体1.SLDASM | 1.27M |
| 281 | 转盘机构装配体1.SLDDRW | 1.5M |
机械资料库
工程师必备！
- › 基础理论知识 —公差配合、螺纹连接、互换性、材料等基础面试知识
- › 工程材料 —各类常用钢、铝、合金等金属材料及塑件橡胶等非金属材料
- › 加工制造 —加工工艺，切削、锻造、冲压、焊接，工艺流程、材料性能
- › 机械传动 —齿轮传动、皮带传动、链传动、丝杆及气压液压传动等知识
- › 表面处理 —热处理、机械表面处理、化学表面处理等技术的理解与运用
- › 力学 —力学概念的理解、力学在机械设计实践中的应用及材料力学知识
- › 机械制图 —机械制图中的三视图、线型、标注等，及CAD操作等内容
- › 气压及液压 —气压、液压传动原理及构成、气缸和液压缸的运用及选型
- › 钣金 —钣金常用材料，折弯、冲压等加工工艺，设计原则以及实际应用
- › 模具设计 —涵盖注塑模具、冲压模具等知识，以及产品设计等多个领域
- 机械设备图纸
- 海量机械设备图纸、非标设备、自动化、包装、农业、医疗、食品、印刷等设备、及输送线、生产线等。
- 课程及毕业设计
- 机械类、理工类毕业设计、课程设计图纸下载，包含2D及3D设计图、论文参考。
- 机械零部件模型
- 各类机械零部件图纸下载，包含工装夹具、传动部件、电机减速机、液压气动、丝杆模组等。
- 产品设计模型
- 各行业产品设计模型，3C、电子、数码产品、电脑周边、手机相关、家用电器等图纸。
- 机器人图纸
- 智能多样的机器人图纸，自动化设计图、机械手、机械臂、码垛搬运、工业机器人等图纸。
- 模具设计图纸
- 多样化模具3D数模，注塑模具、冲压模具、铸造模具、模具设备、注塑机等。
- 交通运输类图纸
- 汽车相关设计图纸，整车设计、车身内外饰、底盘悬架、转向系统、制动系统、发动机、电子系统等。
- 建筑图纸
- 建筑类CAD及3D设计图，民用建筑，公共建筑、钢结构、室内设计、园林、暖通、给排水、别墅。
- 电子电工
- 电器设备及元件、感应类元件、控制类元件、操作类元件、仪器仪表、PLC、单片机等。
- 军工模型
- 飞机模型、无人机、坦克模型、航空类模型、航洋船舶、船只模型、潜水器等。
- 设计方案
- 工业设计方案、设备设计、生产线方案、非标自动化设计方案、创新创意设计等。
- 机械标准件模型库
- Soildworks标准件模型库、CAD、Creo/proe、UG标准件库、外购件选型库、绘图模板等。
- 机械设计资料汇总
- 全网最全机械设计资料汇总，宏图网精心收集，免费分享 助力机械行业奋斗的你。
- 常用外购件选型资料
- 电机、减速机、气缸、丝杆、模组、导轨、同步轮、电气件等选型软件及选型资料。
- 机械设计及软件视频教程下载
- CAD、Soildworks、Creo/proe视频教程、非标设计教程、钣金设计教程、电气教程等。
- 各类机械设计手册下载
- 机械设计手册、设计全书、加工手册、钣金手册、机械设计禁忌手册等。
- 标准件资料文档
- 紧固件、轴承、联轴器等机械标准件资料；国家标准、行业标准资料等。
- 加工工艺资料
- 机械制造工艺资料、车削加工知识及手册、热处理工艺技术资料、表面处理工手册等。
- 电气资料
- 电气工程师手册、plc编程技术知识及运用汇总、伺服电机使用手册及资料等。
- 常用机械设计工具下载
- 公差配合查询软件、齿厚换算工具、弹簧设计、材料查询软件、V带设计工具、钣金工具等。
