双层链条载具输送线
图纸描述

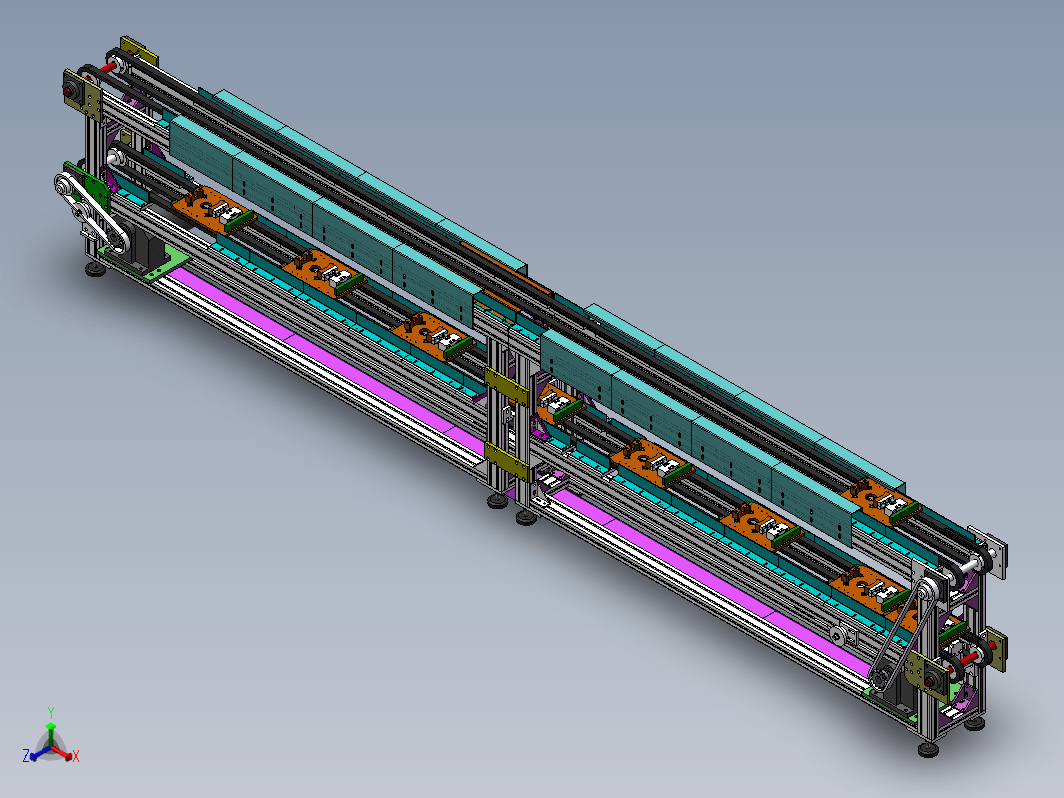

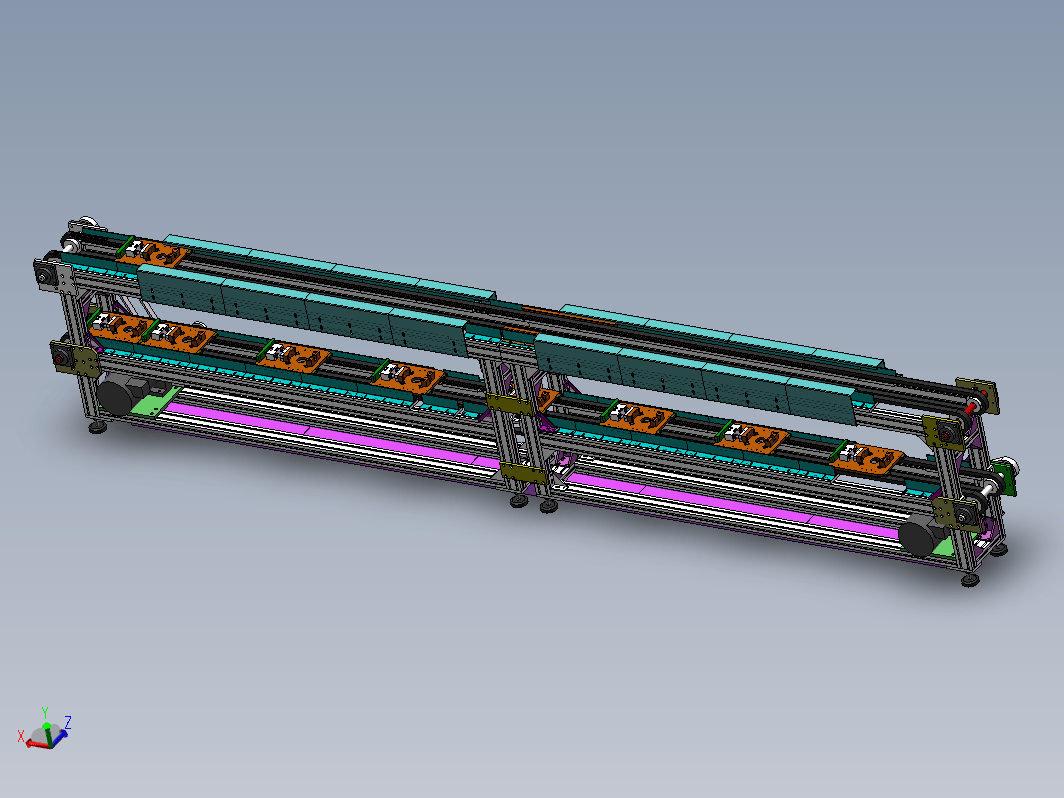

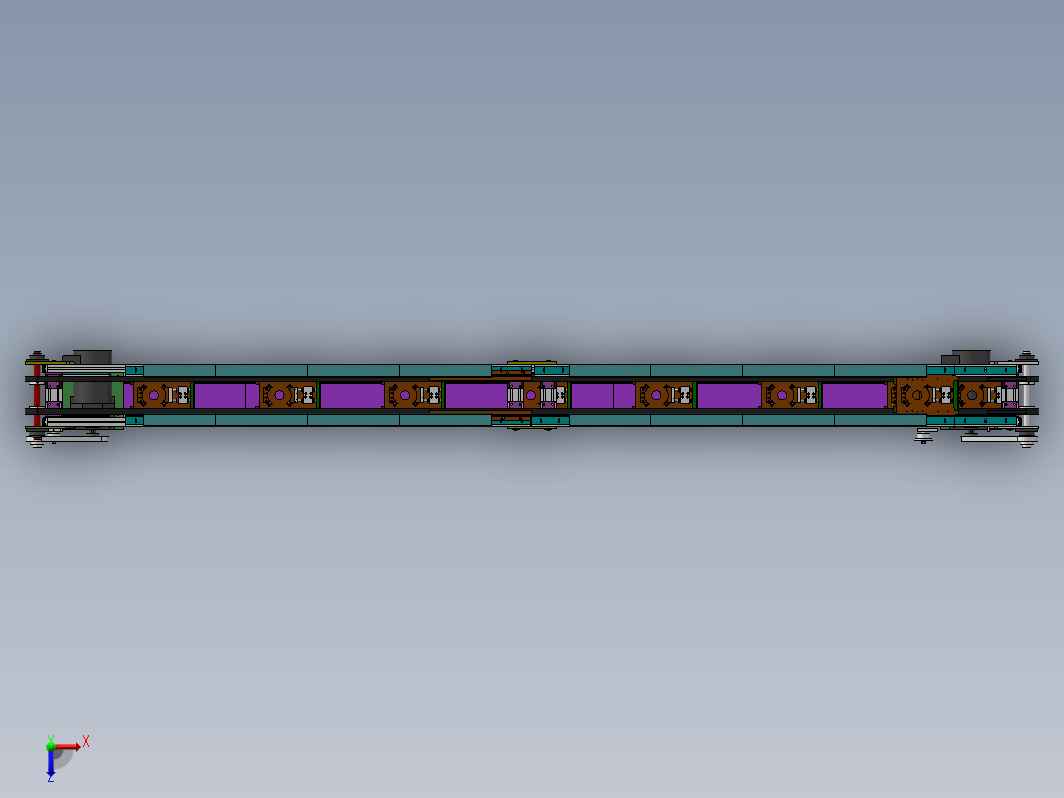

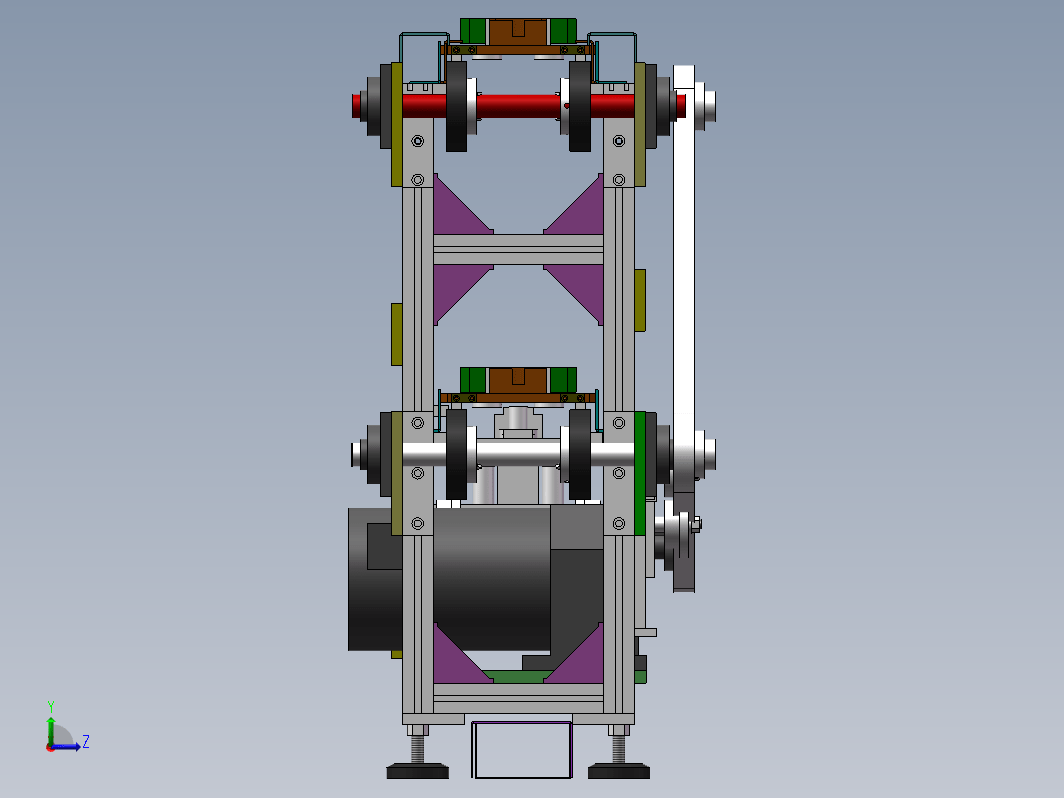

一套双层输送带图纸，双层载具流水板循环输送机，此流水线是一款非标设备的自动载具输送流水线，两头分别有一个1.0KW的马达带动线体传送，载具板在流水线上不段的循环使用，机架为铝型材结构组装方便，总体设计紧凑流水线总长有近10M，可以在生产线后端做无人化自动生产线，喜欢这套双层链条载具输送线的图纸的朋可以下载回去学习。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201033
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  RP-1-6（M16x200脚杯）.SLDPRT | 168.5K |
| 2 | RP-1-9(M16螺母）.SLDPRT | 204.5K |
| 3 |  RP-17(调节轮组件）.SLDASM | 200.5K |
| 4 | RP-17(马达组件）.SLDASM | 203.5K |
| 5 | RP-17-1(马达,1.5KW,1-20）.SLDPRT | 314.5K |
| 6 | RP-17-10（连接块）.SLDPRT | 211.0K |
| 7 | RP-17-11(链轮，p=19.05,z=14）.SLDPRT | 227.0K |
| 8 | RP-17-2(马达固定板）.SLDPRT | 259.0K |
| 9 | RP-17-3(链轮，p=19.05,z=14）.SLDPRT | 201.5K |
| 10 | RP-17-4(轴承6903#）.SLDPRT | 152.0K |
| 11 | RP-17-5(转轴）.SLDPRT | 245.5K |
| 12 | RP-17-6（调节块）.SLDPRT | 251.5K |
| 13 | RP-17-7（垫块）.SLDPRT | 142.5K |
| 14 | RP-17-8（M12螺母）.SLDPRT | 204.5K |
| 15 | RP-17-9（连接块）.SLDPRT | 274.0K |
| 16 | RP-2(主传动轴组件,末端）.SLDASM | 380.0K |
| 17 | RP-2(主传动轴组件）.SLDASM | 326.0K |
| 18 | RP-2(付传动轴组件,末端）.SLDASM | 322.5K |
| 19 | RP-2(付传动轴组件）.SLDASM | 341.0K |
| 20 | RP-2(前档位气缸组件）.SLDASM | 266.5K |
| 21 | RP-2(头部机架）.SLDASM | 622.0K |
| 22 | RP-2(托链组件）.SLDASM | 192.0K |
| 23 | RP-2(末端总组件）.SLDASM | 870.5K |
| 24 | RP-2(末端机架）.SLDASM | 634.5K |
| 25 | RP-2(档位气缸组件）.SLDASM | 245.0K |
| 26 | RP-2(调节轮组件）.SLDASM | 191.5K |
| 27 | RP-2(首端总组件）.SLDASM | 964.5K |
| 28 | RP-2(首端托链组件A）.SLDASM | 186.0K |
| 29 | RP-2(首端托链组件B）.SLDASM | 200.5K |
| 30 | RP-2(首端托链组件C）.SLDASM | 200.5K |
| 31 | RP-2(首端托链组件D）.SLDASM | 195.5K |
| 32 | RP-2(首端托链组件E）.SLDASM | 197.0K |
| 33 | RP-2-1(底直档，头部）.SLDPRT | 229.5K |
| 34 | RP-2-1(底直档，末端）.SLDPRT | 229.5K |
| 35 | RP-2-10A(主转轴）.SLDPRT | 295.0K |
| 36 | RP-2-10B(付转轴）.SLDPRT | 259.5K |
| 37 | RP-2-11(链轮，p=19.05,z=14）.SLDPRT | 440.0K |
| 38 | RP-2-12（挡边）.SLDPRT | 246.0K |
| 39 | RP-2-13A(固定块）.SLDPRT | 284.0K |
| 40 | RP-2-13B(固定块）.SLDPRT | 228.0K |
| 41 | RP-2-14A(固定块）.SLDPRT | 344.0K |
| 42 | RP-2-14B(固定块）.SLDPRT | 341.0K |
| 43 | RP-2-14C(固定块）.SLDPRT | 650.5K |
| 44 | RP-2-14D(固定块）.SLDPRT | 368.5K |
| 45 | RP-2-14E(固定块）.SLDPRT | 804.0K |
| 46 | RP-2-14F(固定块）.SLDPRT | 362.5K |
| 47 | RP-2-14G(固定块）.SLDPRT | 352.0K |
| 48 | RP-2-14K(固定块）.SLDPRT | 342.5K |
| 49 | RP-2-15(铸铁轴承HDF或UCF206）.SLDPRT | 203.5K |
| 50 | RP-2-16(调节轮固定块）.SLDPRT | 191.0K |
| 51 | RP-2-17(转轴）.SLDPRT | 199.5K |
| 52 | RP-2-18(链轮，p=19.05,z=12）.SLDPRT | 197.5K |
| 53 | RP-2-19(轴承6001）.SLDPRT | 149.5K |
| 54 | RP-2-2(立柱）.SLDPRT | 245.0K |
| 55 | RP-2-20(护线槽）.SLDPRT | 377.5K |
| 56 | RP-2-20A(护线槽）.SLDPRT | 195.0K |
| 57 | RP-2-20B(护线槽）.SLDPRT | 236.5K |
| 58 | RP-2-22(4080A角码）.SLDPRT | 224.5K |
| 59 | RP-2-23(8080A角码）.SLDPRT | 269.5K |
| 60 | RP-2-24(键8x7x20）.SLDPRT | 134.0K |
| 61 | RP-2-25(键8x7x35）.SLDPRT | 227.5K |
| 62 | RP-2-26(4040B角码）.SLDPRT | 148.0K |
| 63 | RP-2-27(轴盖子）.SLDPRT | 170.0K |
| 64 | RP-2-28(上传动链条P=19.05）.SLDPRT | 163.0K |
| 65 | RP-2-28(下传动链条P=19.05）.SLDPRT | 275.0K |
| 66 | RP-2-29(档块）.SLDPRT | 194.0K |
| 67 | RP-2-3(横档）.SLDPRT | 243.5K |
| 68 | RP-2-30(拉块）.SLDPRT | 193.0K |
| 69 | RP-2-31A（托块）.SLDPRT | 211.0K |
| 70 | RP-2-31B（托块）.SLDPRT | 209.0K |
| 71 | RP-2-32(连接码）.SLDPRT | 234.0K |
| 72 | RP-2-33(导条).SLDPRT | 215.0K |
| 73 | RP-2-34(导条).SLDPRT | 208.0K |
| 74 | RP-2-35(导条).SLDPRT | 241.0K |
| 75 | RP-2-36(导条).SLDPRT | 239.0K |
| 76 | RP-2-37(导条).SLDPRT | 237.5K |
| 77 | RP-2-38(导条).SLDPRT | 238.5K |
| 78 | RP-2-4(直档,末端）.SLDPRT | 260.0K |
| 79 | RP-2-4(直档）.SLDPRT | 261.0K |
| 80 | RP-2-43(固定块).SLDPRT | 235.5K |
| 81 | RP-2-43A(固定块).SLDPRT | 245.0K |
| 82 | RP-2-44(导棒).SLDPRT | 195.0K |
| 83 | RP-2-45A(前连接块).SLDPRT | 312.5K |
| 84 | RP-2-45B(后连接块).SLDPRT | 278.5K |
| 85 | RP-2-46(ACQ40-25).SLDPRT | 227.5K |
| 86 | RP-2-47(LMF16LUU）.SLDPRT | 199.5K |
| 87 | RP-2-48(档棒）.SLDPRT | 210.0K |
| 88 | RP-2-5(平板）.SLDPRT | 353.5K |
| 89 | RP-2-5(平板，首端）.SLDPRT | 336.0K |
| 90 | RP-2-5(脚撑板）.SLDPRT | 296.5K |
| 91 | RP-2-5(首端平板B）.SLDPRT | 442.5K |
| 92 | RP-2-5(首端平板C）.SLDPRT | 443.0K |
| 93 | RP-2-5(首端平板D）.SLDPRT | 429.0K |
| 94 | RP-2-5(首端平板E）.SLDPRT | 428.0K |
| 95 | RP-2-50(档块）.SLDPRT | 236.0K |
| 96 | RP-2-51(连接块）.SLDPRT | 230.0K |
| 97 | RP-2-52(连接块）.SLDPRT | 210.5K |
| 98 | RP-2-5B(脚撑板）.SLDPRT | 301.0K |
| 99 | RP-2-6(链条托板）.SLDPRT | 184.5K |
| 100 | RP-2-6(链条托板，首端）.SLDPRT | 356.0K |
| 101 | RP-2-7(链轮，p=19.05,z=16）.SLDPRT | 269.0K |
| 102 | RP-2-8(链条）.SLDPRT | 656.5K |
| 103 | RP-21(线槽组件）.SLDASM | 132.5K |
| 104 | RP-21-1(底槽）.SLDPRT | 214.5K |
| 105 | RP-21-2(盖子）.SLDPRT | 170.5K |
| 106 | RP-2A（脚撑板组件）.SLDASM | 183.0K |
| 107 | RP-2B（脚撑板组件）.SLDASM | 186.0K |
| 108 | RP-3(工装组件，回程）.SLDASM | 532.5K |
| 109 | RP-3(弹压组件）.SLDASM | 433.0K |
| 110 | RP-3-1(工装板）.SLDPRT | 812.5K |
| 111 | RP-3-10（连接板）.SLDPRT | 353.5K |
| 112 | RP-3-11（档片）.SLDPRT | 136.0K |
| 113 | RP-3-12（弹簧）.SLDPRT | 436.5K |
| 114 | RP-3-13（弹弓胶）.SLDPRT | 186.5K |
| 115 | RP-3-17(导条）.SLDPRT | 180.5K |
| 116 | RP-3-18(导套）.SLDPRT | 219.0K |
| 117 | RP-3-4(半圆管块）.SLDPRT | 480.0K |
| 118 | RP-3-5(活动半圆管块）.SLDPRT | 216.5K |
| 119 | RP-3-6(导棒）.SLDPRT | 203.0K |
| 120 | RP-3-7(夹块）.SLDPRT | 218.5K |
| 121 | RP-3-8(导套座）.SLDPRT | 213.5K |
| 122 | RP-3-9(轴线轴承LM12LUU）.SLDPRT | 201.5K |
| 123 | 双层链条输送线体总图.SLDASM | 2.09M |
| 124 |  双层链条输送线体总图.STEP | 10.78M |
