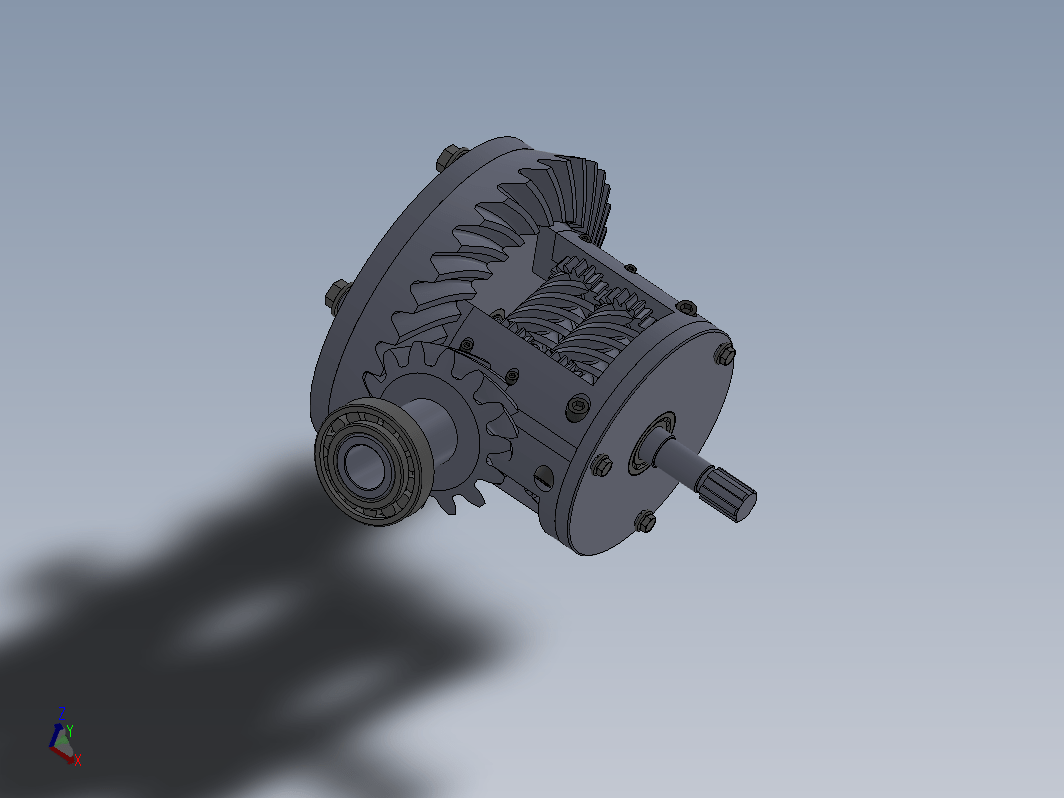

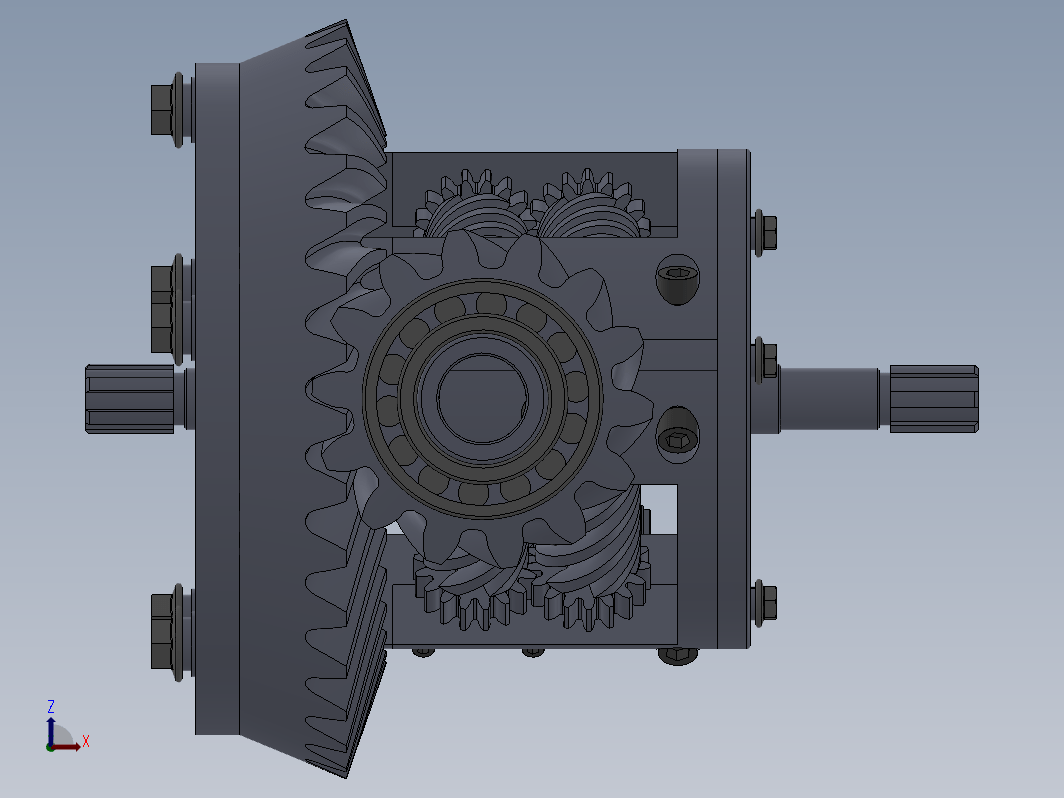

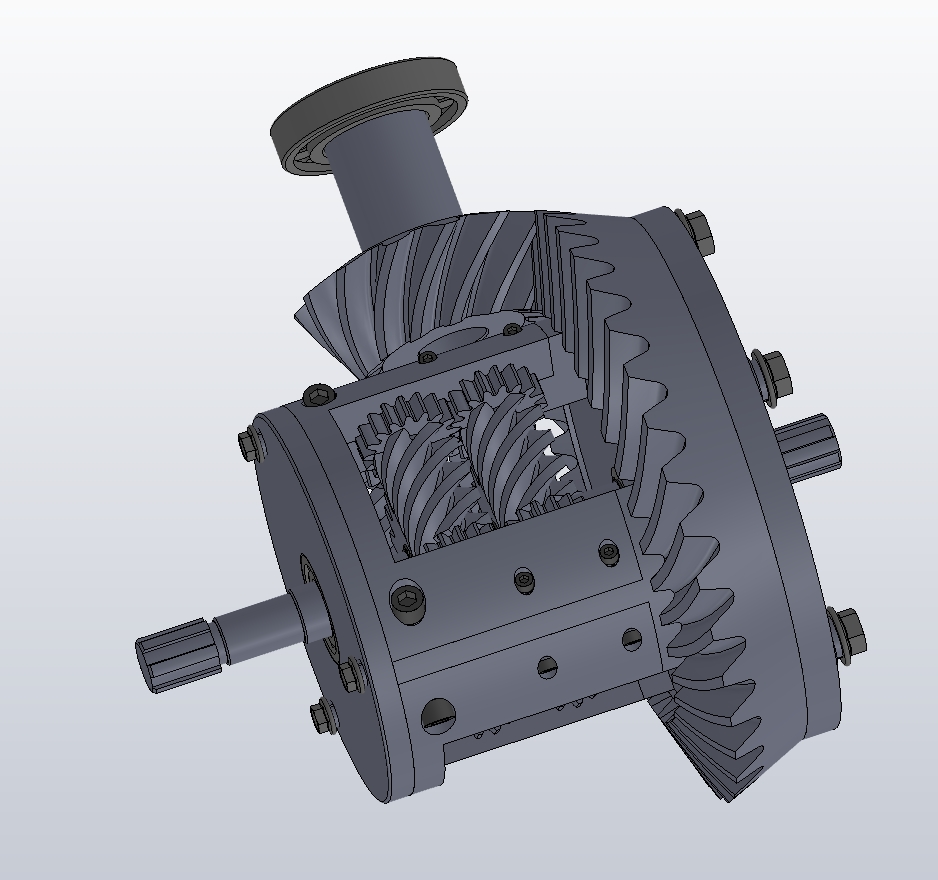

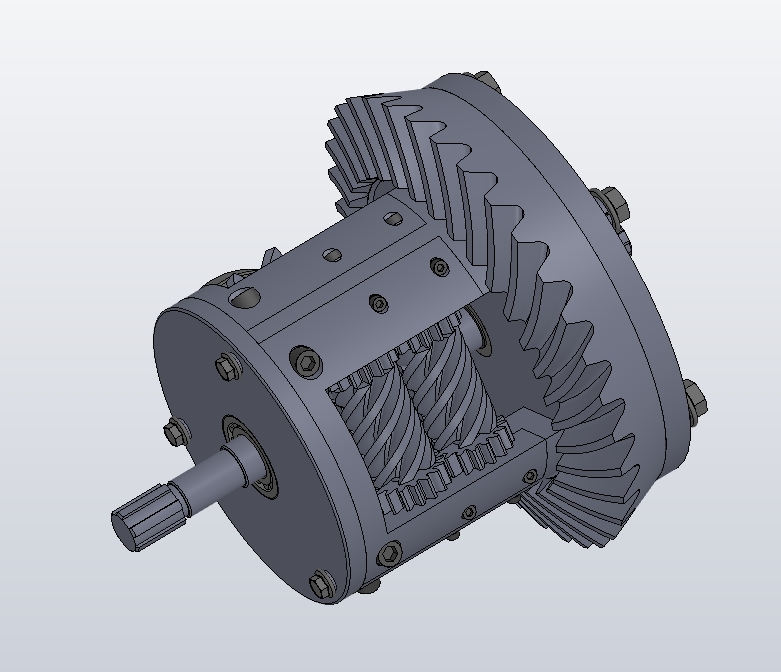

本例为托森限滑式差速器的模型，包括驱动轴、从动锥齿轮、行星蜗轮、半轴蜗杆等零件，其原理是利用蜗杆传动的不可逆性，在两半轴转速差过高时实现自动锁死。模型包括1个总装配图，和22个零件图，模型含有相关参数，欢迎下载参考！
扭矩感应式限滑差速器（托森差速器）
图纸描述
本例为托森限滑式差速器的模型，包括驱动轴、从动锥齿轮、行星蜗轮、半轴蜗杆等零件，其原理是利用蜗杆传动的不可逆性，在两半轴转速差过高时实现自动锁死。模型包括1个总装配图，和22个零件图，模型含有相关参数，欢迎下载参考！
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201033
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GB894．1-86轴用弹性挡圈A型32.SLDPRT | 166.0K |
| 2 | GB／T1144-1974花键.SLDPRT | 392.0K |
| 3 | GB／T283-94圆柱滚子轴承NH212E.SLDPRT | 400.5K |
| 4 | GB／T297-94圆锥滚子轴承302 32.SLDPRT | 386.0K |
| 5 | GB／T297-94圆锥滚子轴承30203.SLDPRT | 394.0K |
| 6 | GB／T5789-1986六角头法兰面螺栓(加大系列)B级M10×35.SLDPRT | 373.5K |
| 7 | GB／T5789-1986六角头法兰面螺栓(加大系列)B级M16×50.SLDPRT | 362.5K |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M12×25.SLDPRT | 215.5K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 216.0K |
| 10 | GB／T93-1987标准型弹性垫圈(装配)10×2．6.SLDPRT | 130.0K |
| 11 | GB／T93-1987标准型弹性垫圈(装配)12×3．1.SLDPRT | 130.5K |
| 12 | GB／T93-1987标准型弹性垫圈(装配)16×4．1.SLDPRT | 130.5K |
| 13 | GB／T93-1987标准型弹性垫圈(装配)6×1．6.SLDPRT | 130.5K |
| 14 | 上壳.SLDPRT | 258.5K |
| 15 | 从动锥齿轮.sldprt | 1.15M |
| 16 | 半轴蜗杆m6d90.SLDPRT | 3.86M |
| 17 | 圆柱齿轮17×3.SLDPRT | 253.0K |
| 18 | 壳体.sldprt | 747.0K |
| 19 |  托森差速器.SLDASM | 2.45M |
| 20 | 行星蜗轮.SLDPRT | 1.26M |
| 21 | 行星蜗轮（齿轮m3z17）.SLDPRT | 1.13M |
| 22 | 防尘盖.SLDPRT | 286.5K |
| 23 | 驱动轴.SLDPRT | 872.5K |
