5道翻片机（吸盘式）
图纸描述

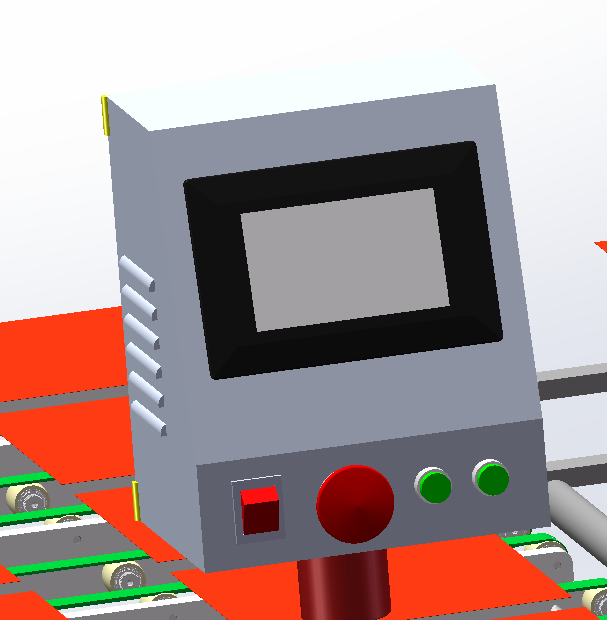

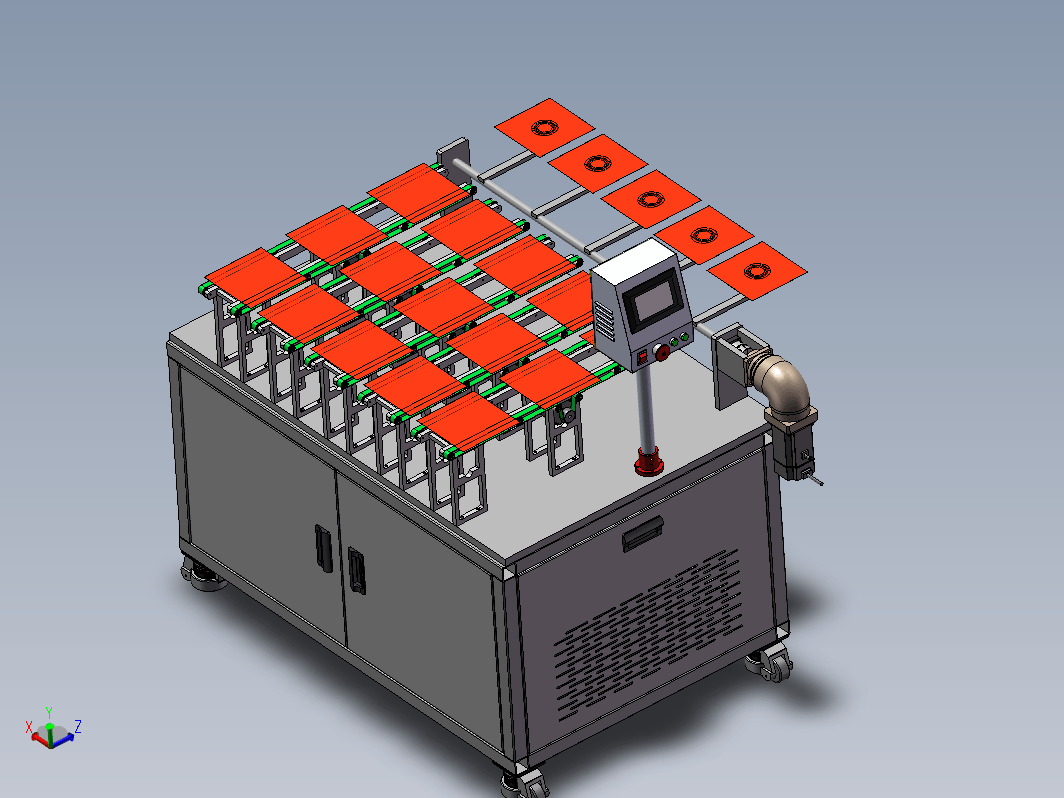

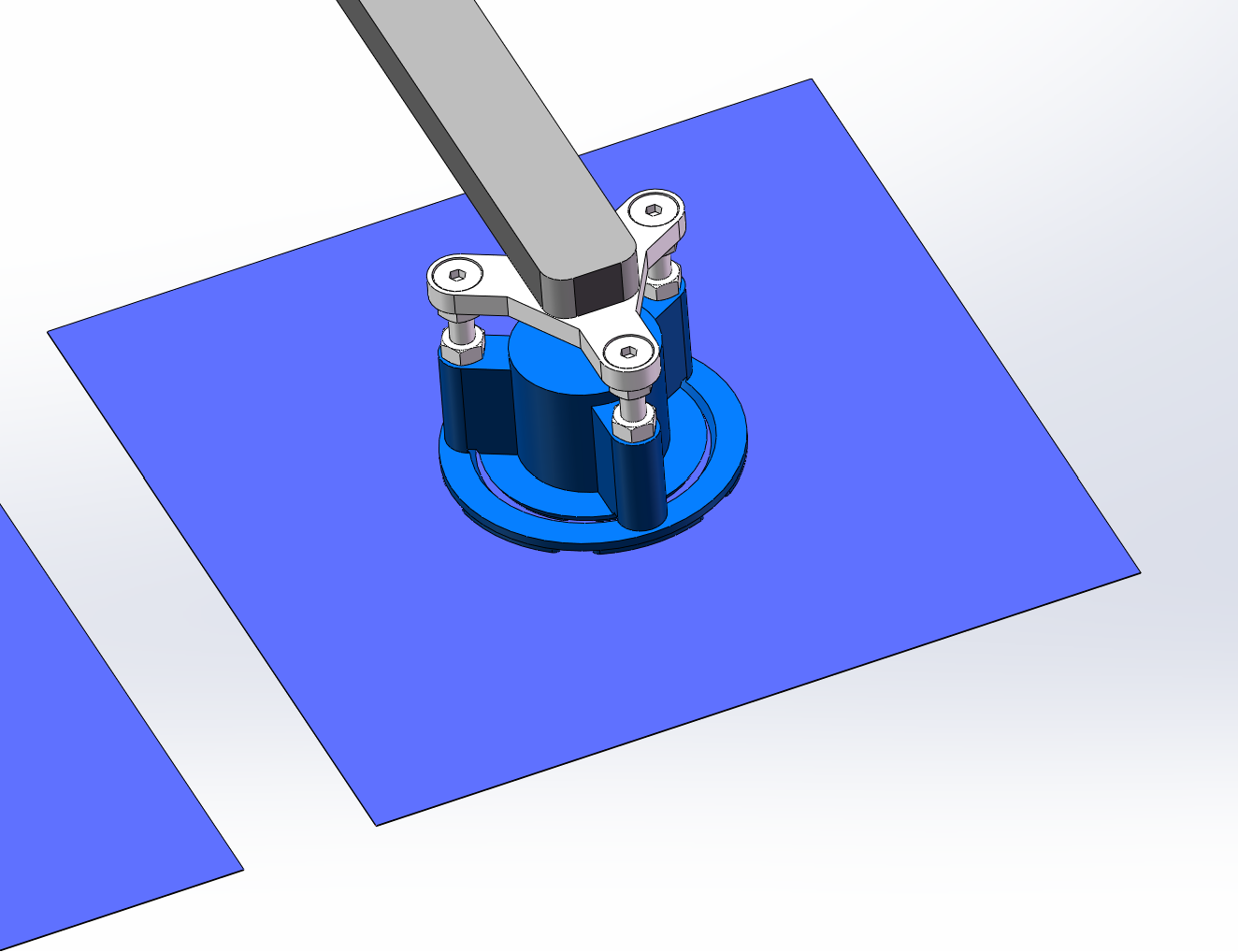

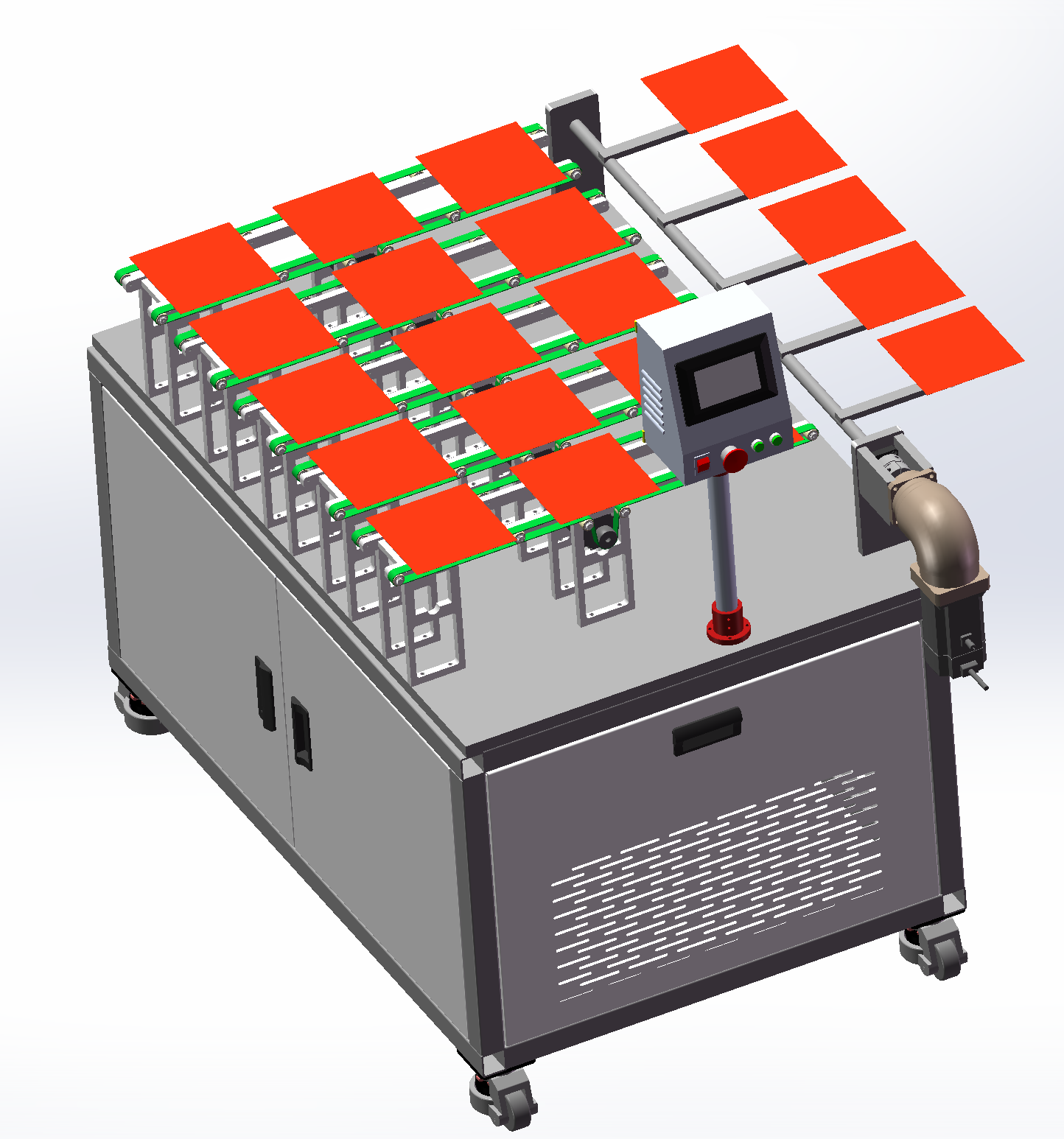

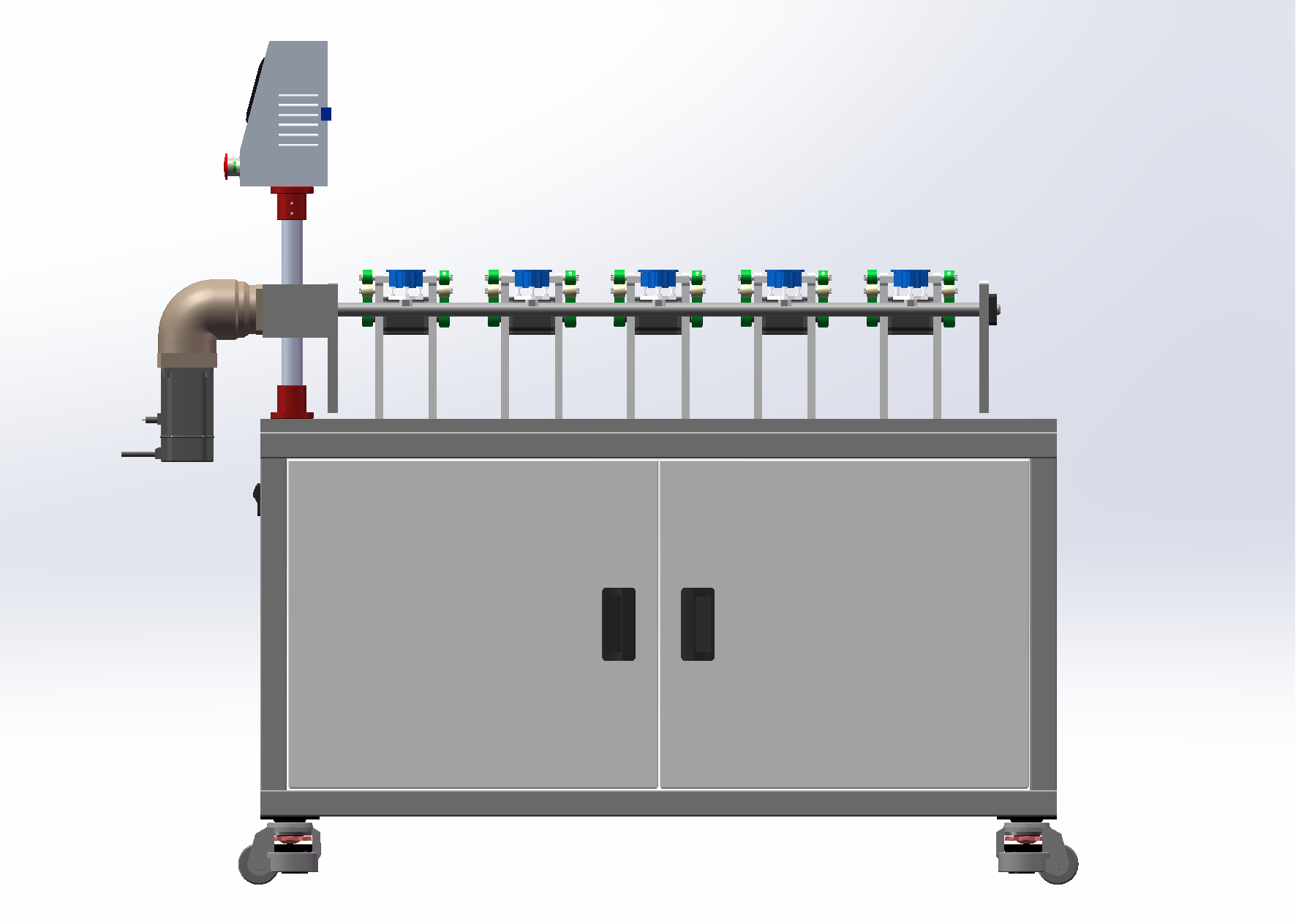

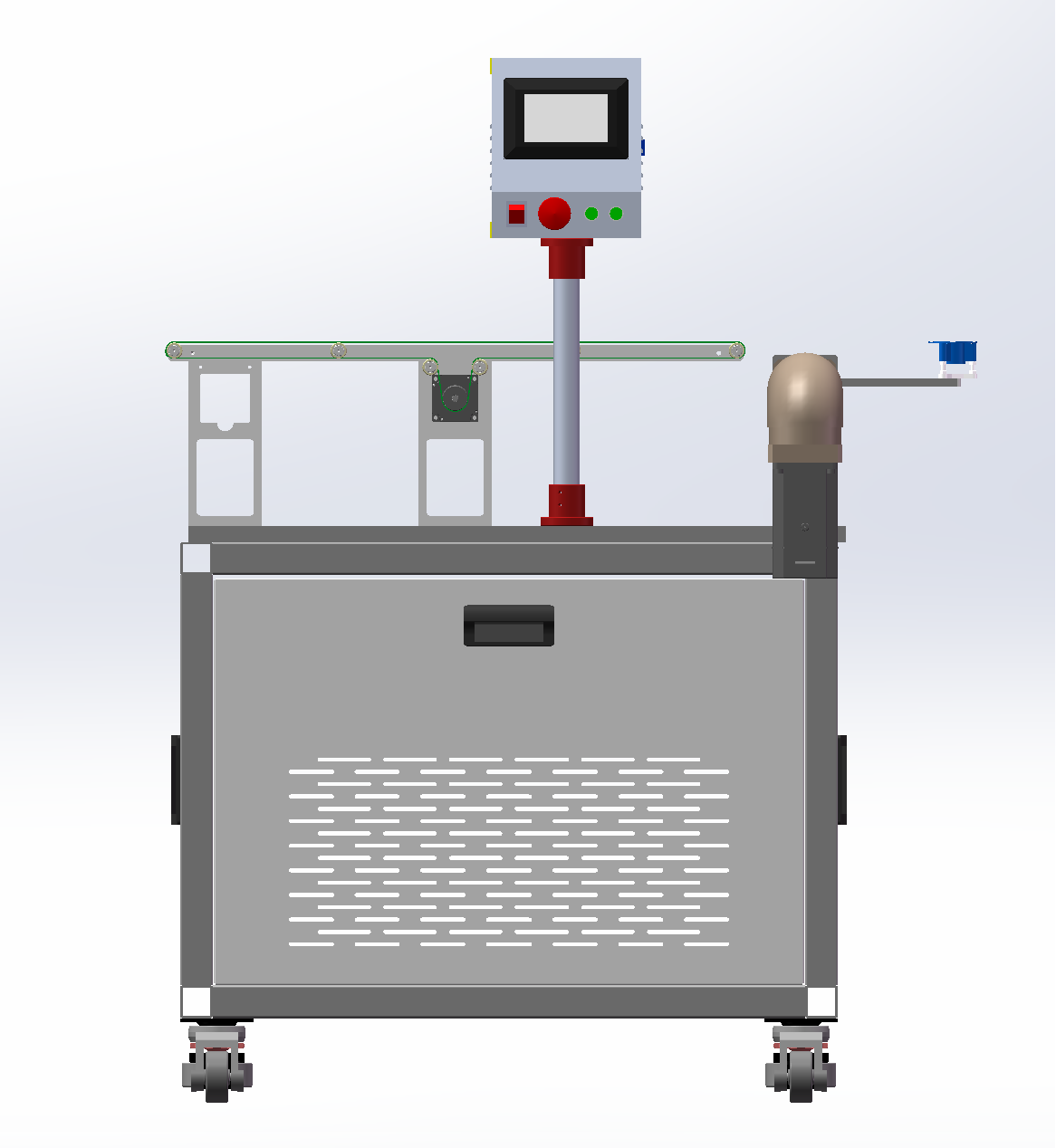

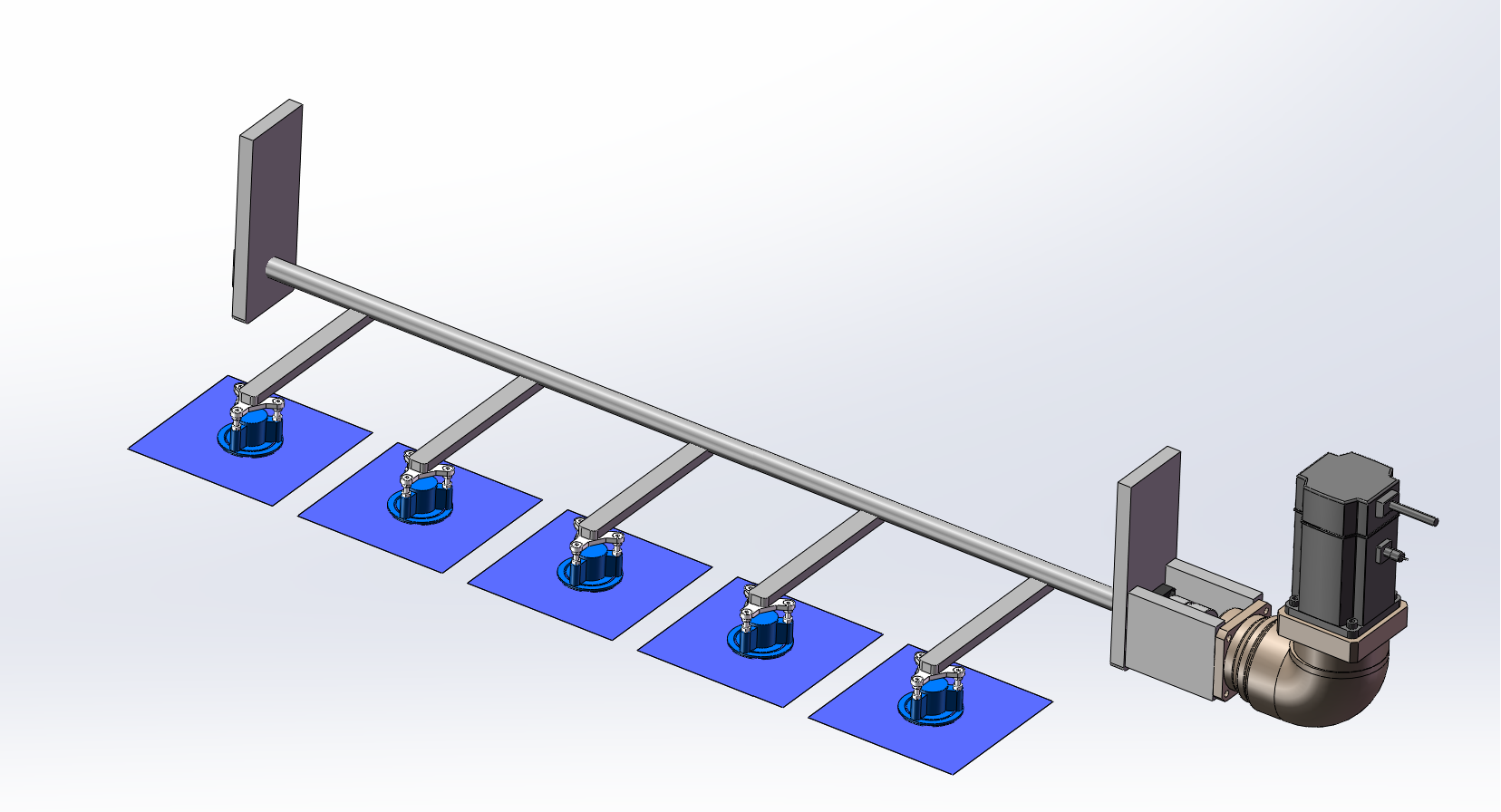

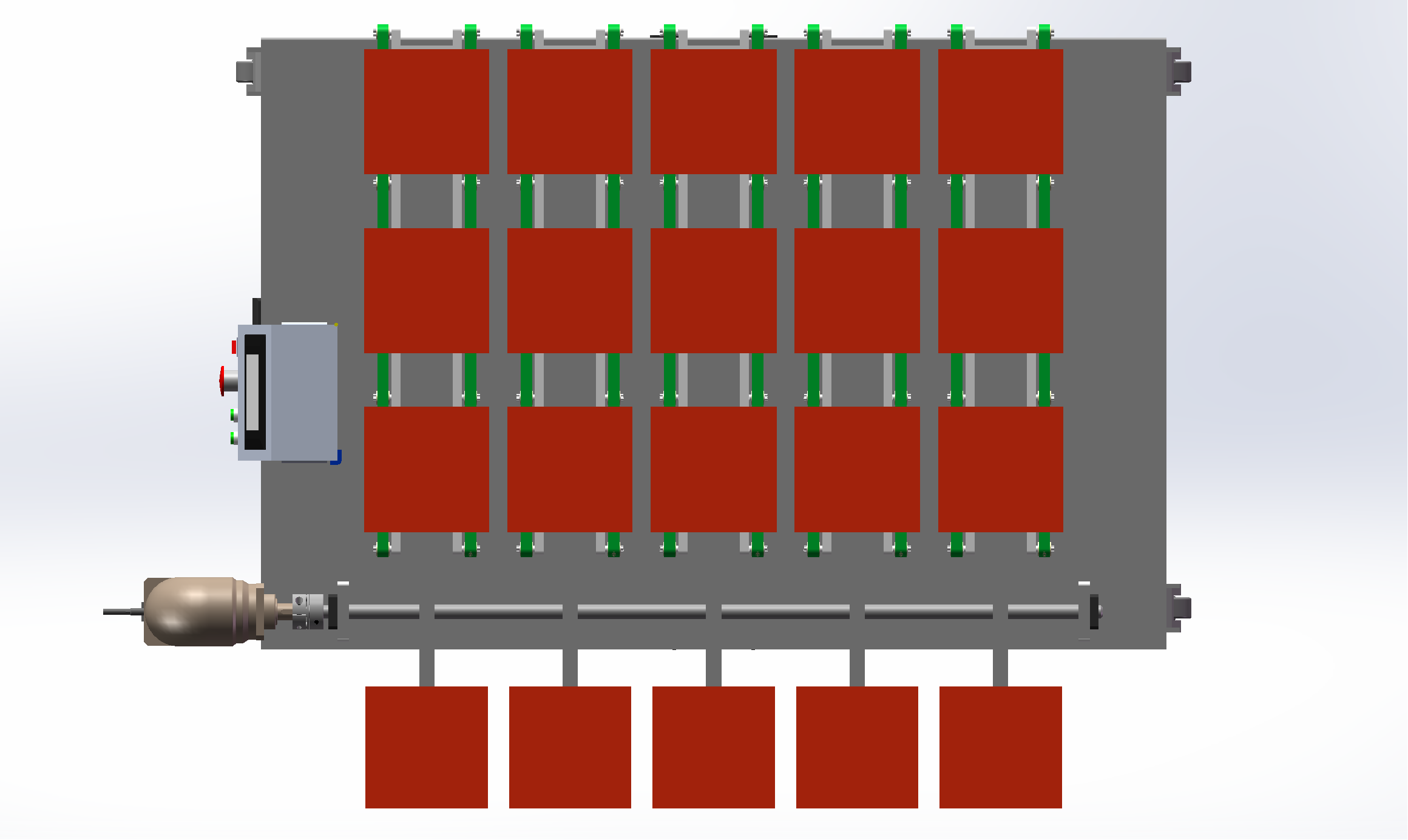

该设备将5道设备输出的硅片进行翻片动作。设备功能模块包括：弹性带输送组件、翻片组件等。2、 间距：190mm 3、适用硅片 外形尺寸：162 厚度0.16-0.24MM 4、产能：4000pcs每h 5、单台碎片率：≦0.02%（原碎片除外）A片 6、单多晶：单多晶兼容 7、通道数：5通道 8、花篮暂存数：无 9、设备尺寸：1000x1200x1350。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
CADcad
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  162x162硅片.SLDPRT | 64.7K |
| 2 | 166x166硅片.SLDPRT | 64.37K |
| 3 | 22急停开关.SLDPRT | 99.7K |
| 4 | 750W伺服电机-0.SLDPRT | 638.9K |
| 5 | BAF696ZZ-SUS.SLDPRT | 482.54K |
| 6 | BFF33-6903ZZ.SLDPRT | 148.82K |
| 7 |  CGR51-80-U.SLDASM | 671.48K |
| 8 |  DBA52-D50-d18-e22.stp | 200.57K |
| 9 | FPJ-AL-01-001A.SLDPRT | 56.63K |
| 10 | FPJ-AL-01-002A.SLDPRT | 83.49K |
| 11 | FPJ-AL-01-003A.SLDPRT | 82.44K |
| 12 | FPJ-AL-01-004A.SLDPRT | 58.92K |
| 13 | FPJ-AL-01-005A.SLDPRT | 202.37K |
| 14 | FPJ-AL-01-006A.SLDPRT | 582.34K |
| 15 | FPJ-AL-01-007A.SLDPRT | 59.63K |
| 16 | FPJ-AL-01A-A.SLDASM | 233.49K |
| 17 | FPJ-AL-02A-A.SLDASM | 910.48K |
| 18 | FPJ-AL-03A-A.SLDASM | 2.2M |
| 19 | FPJ-AL-03A-A.STEP | 10.55M |
| 20 | FPJ-AL-04A-A.SLDASM | 809.14K |
| 21 | FPJ-AL-05A-A.SLDASM | 515.68K |
| 22 | FPJ-AL-06A-A.SLDASM | 137.37K |
| 23 | FPJ-AL-07A-A.SLDASM | 314.88K |
| 24 | FPJ-AL-HJ00-001A.SLDPRT | 100.66K |
| 25 | FPJ-AL-HJ00-002A.SLDPRT | 98.48K |
| 26 | FPJ-AL-HJ00-003A.SLDPRT | 109.96K |
| 27 | FPJ-AL-HJ00A-A.SLDASM | 131.62K |
| 28 | L-C-001.SLDPRT | 268.08K |
| 29 | L-C-002.SLDPRT | 133.56K |
| 30 | L-C-003.SLDPRT | 65.45K |
| 31 | SPK75-S2-L1.SLDPRT | 348.13K |
| 32 | TBH01-6-20.SLDPRT | 225.54K |
| 33 | TH465-M 屏.SLDPRT | 105.88K |
| 34 | XAD41-A110.SLDPRT | 210.95K |
| 35 | YK57HB80-04A.SLDASM | 245.39K |
| 36 | YK57HBXX-04A前盖.sldprt | 168.48K |
| 37 | YK57HBXX-04A十字槽盘头螺钉.sldprt | 76.81K |
| 38 | YK57HBXX-04A后盖.sldprt | 149.01K |
| 39 | YK57HBXX-04A定子.sldprt | 88.77K |
| 40 | YK57HBXX-04A轴.sldprt | 114.53K |
| 41 | pad_bg-c-60-g01.SLDPRT | 444.03K |
| 42 | 下组件.SLDASM | 755.86K |
| 43 | 主动轮.SLDPRT | 174.15K |
| 44 | 从动轮.SLDPRT | 190.43K |
| 45 | 从动轮组.SLDASM | 608.21K |
| 46 | 从动轮轴套01.SLDPRT | 109.78K |
| 47 | 从动轮轴套02.SLDPRT | 112.55K |
| 48 | 启动开关-AD16-SY.SLDPRT | 139.44K |
| 49 | 弹性带.SLDPRT | 110.08K |
| 50 | 弹性带组04.SLDASM | 929.28K |
| 51 | 电机立板.SLDPRT | 137.19K |
| 52 | 电机立板右.SLDPRT | 139.7K |
| 53 | 电机组件.SLDASM | 382.85K |
| 54 | 电箱总装配体.SLDASM | 260.75K |
| 55 | 线体条.SLDPRT | 107.44K |
| 56 | 线体条装配.SLDASM | 572.9K |
| 57 | 船形开关.SLDPRT | 179.94K |
| 58 | 连接条.SLDPRT | 81.79K |
| 59 | 镜向FPJ-AL-01-005A.SLDPRT | 170.23K |
| 60 | 镜向FPJ-AL-06A-A.SLDASM | 35.51K |
| 61 | 镜向XAD41-A110.SLDPRT | 142.55K |
