气缸滚筒链条提升设备
图纸描述

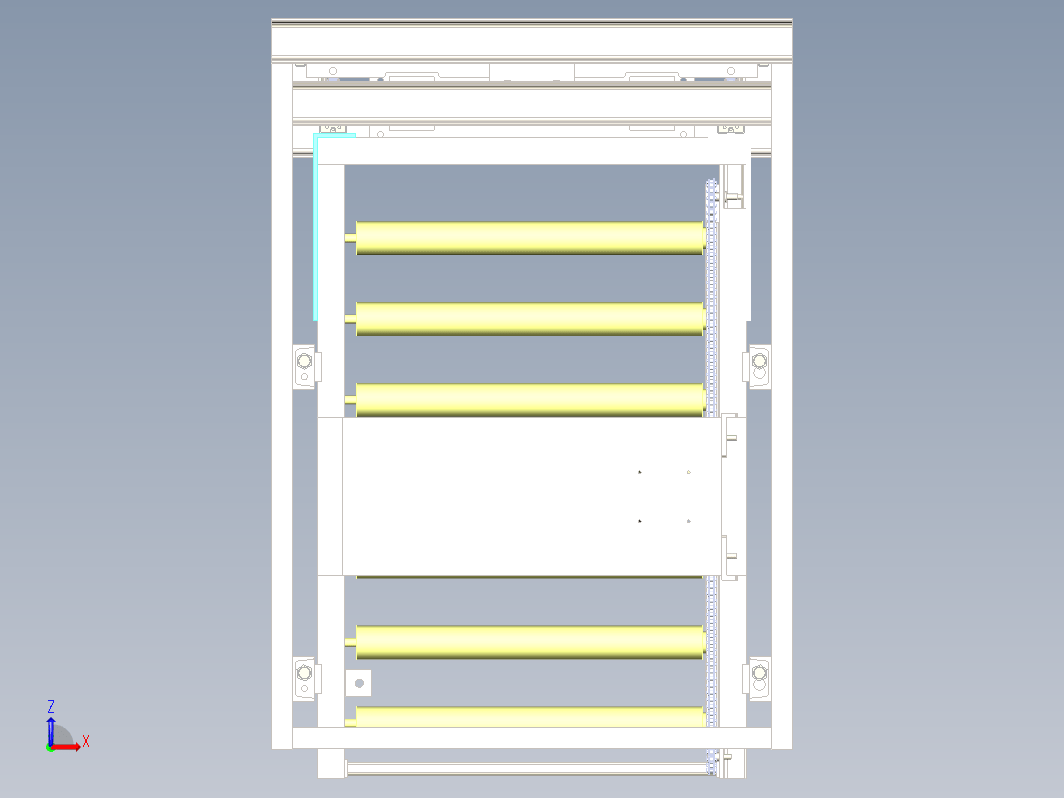

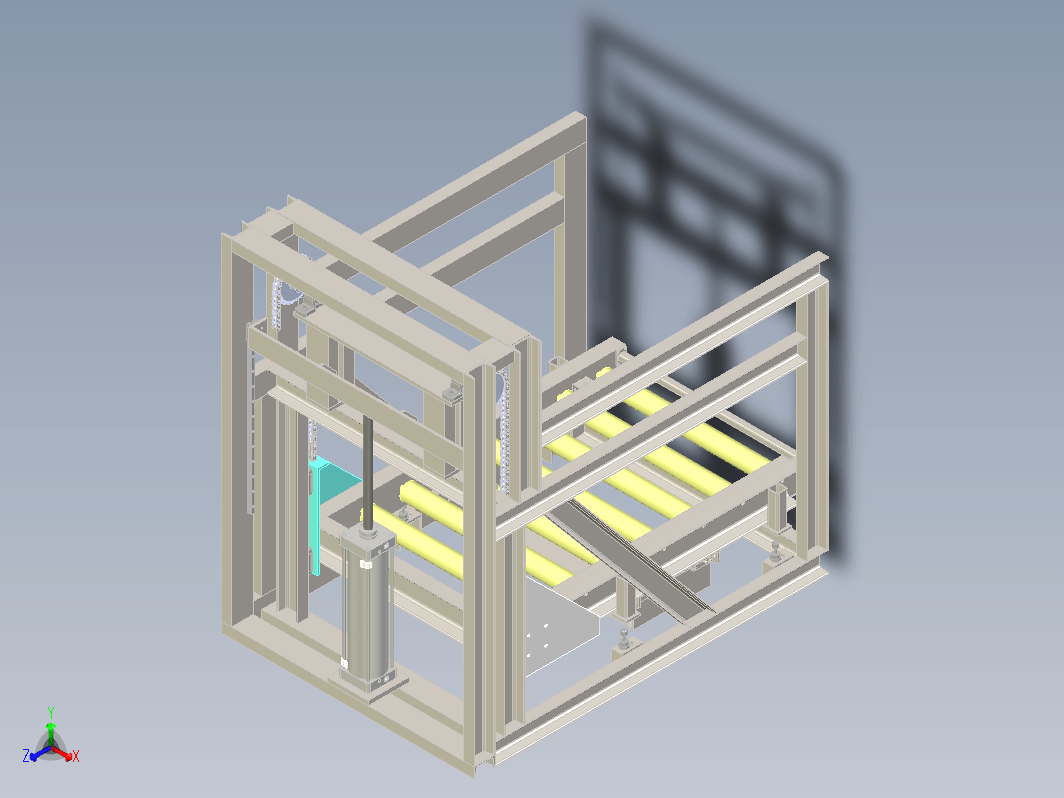

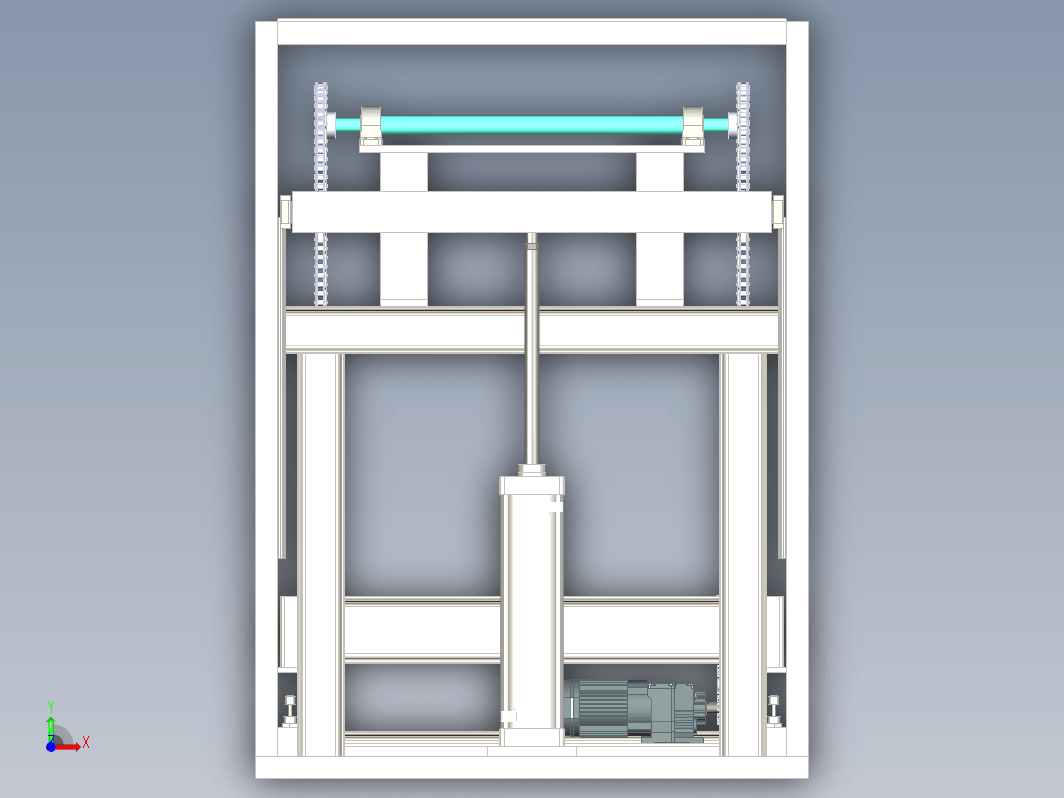

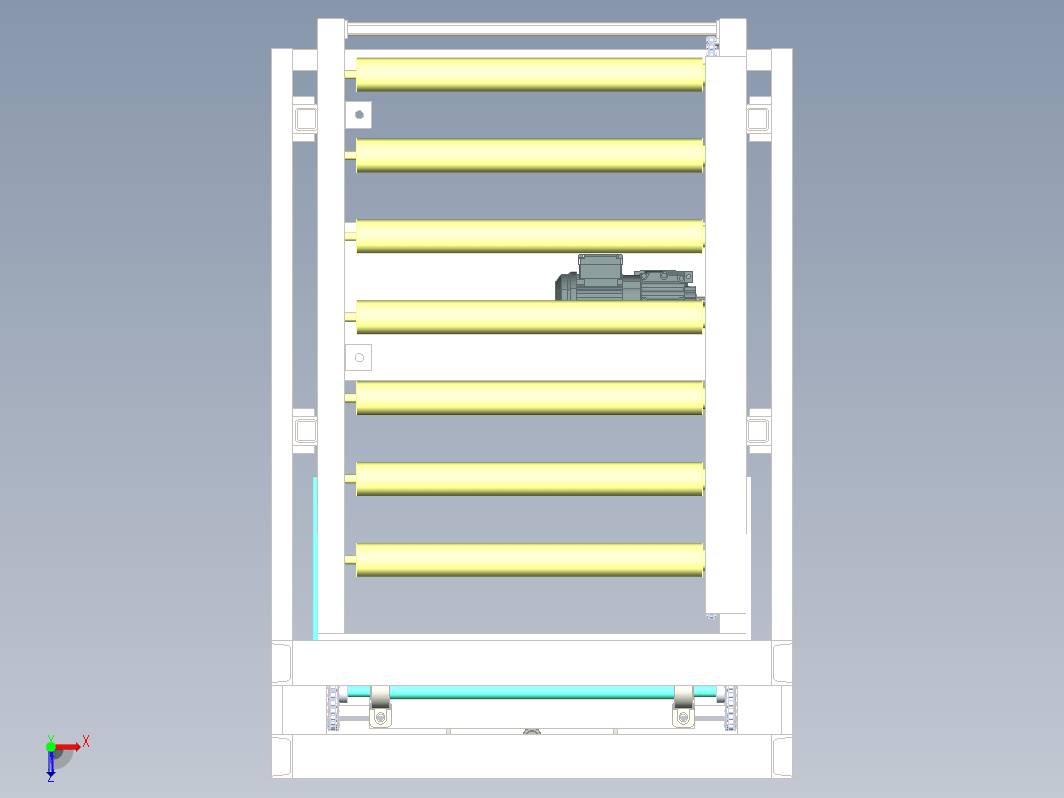

此设备为汽车行业中的输送线两端的上升下降移载机构，采用气缸顶升，链条导轨作导向，当物体到滚筒上由电机带动物体滚动，再由气缸顶升移载到一定的高度再由滚筒的电机带动滚筒作运动。是一个成熟的设备。
下载需要1金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201033
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  气缸提升机构总装配体.x_t | 7.5M |
