单体滚筒测试设备
图纸描述

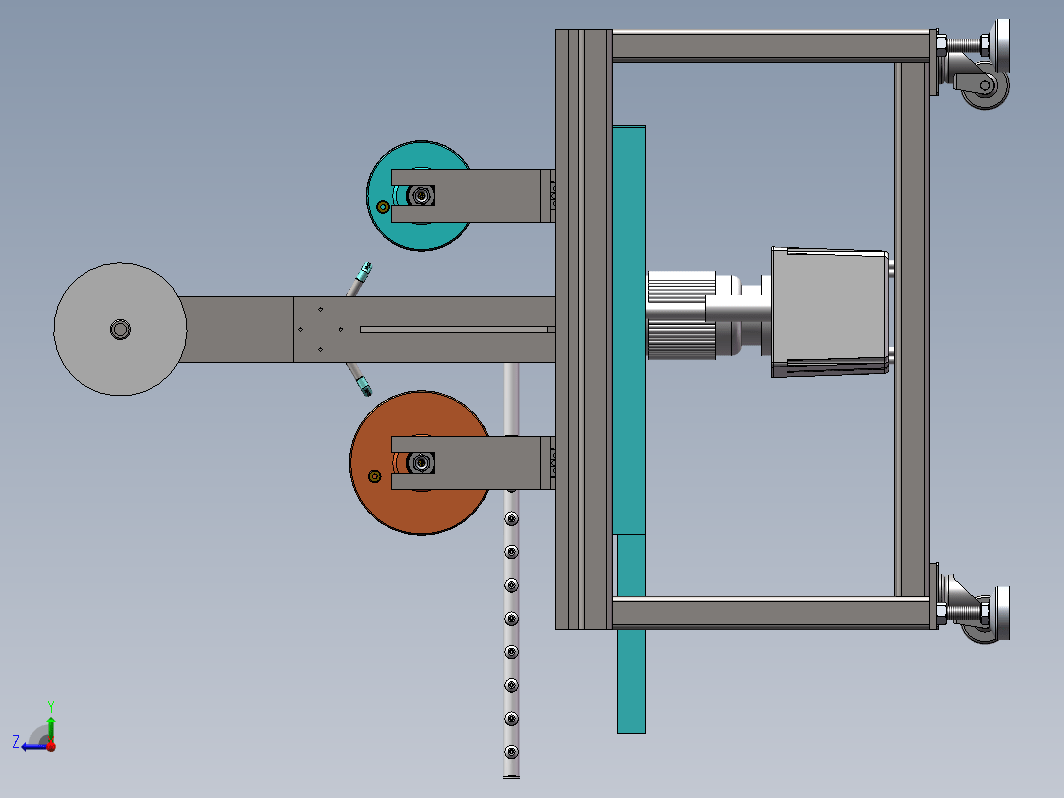

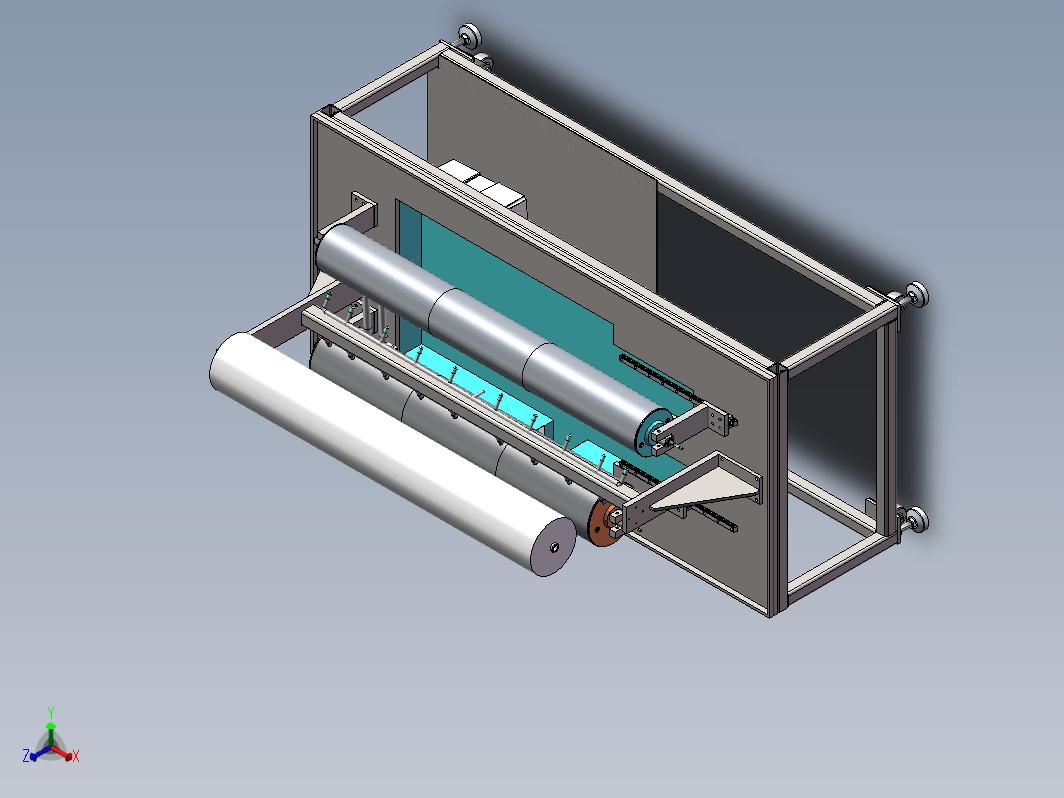

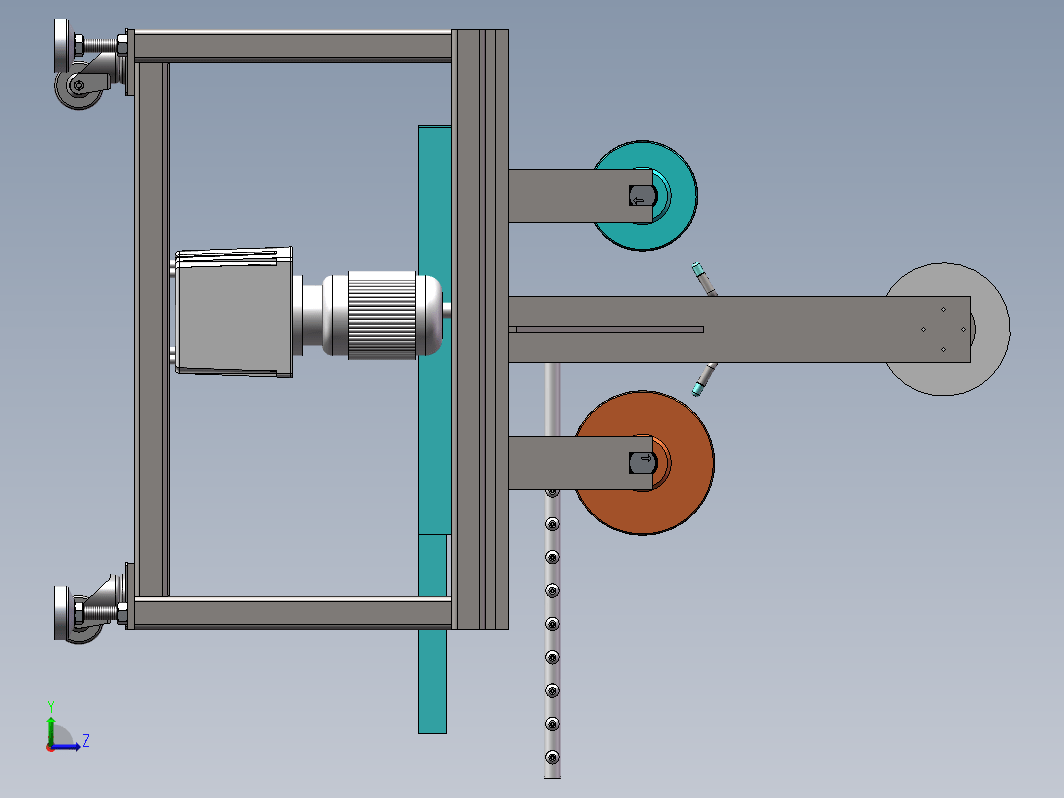

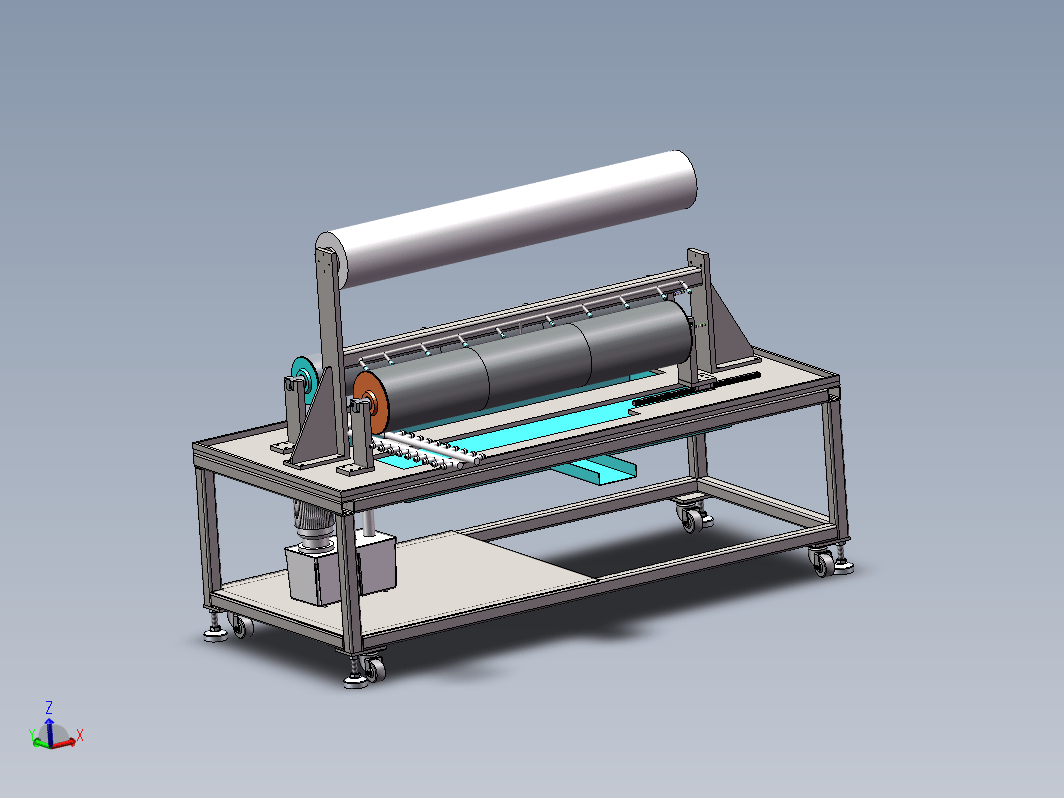

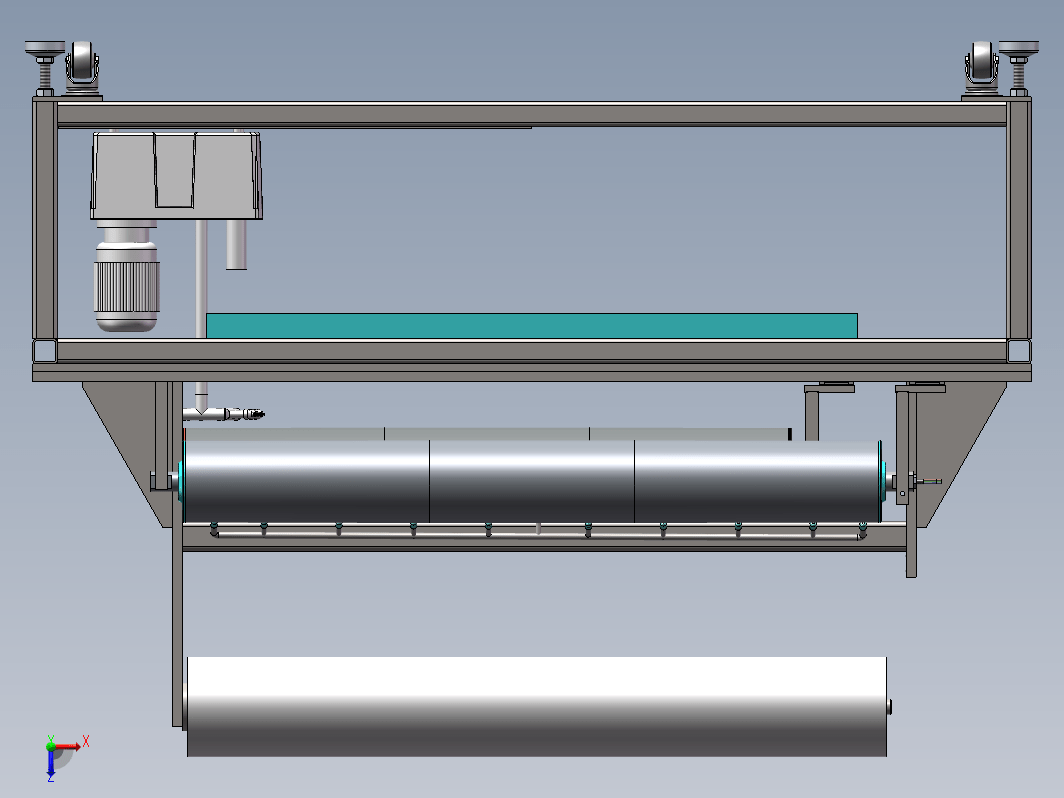

此结构为单体滚筒做滴油的，当完成后采用腹膜包起，下面采用滑块可调节各种不同的滚筒长度来完成滴油和腹膜的，下面还采用了电机自动传送油上去，，由上面的管道滴下来油。欢迎大家参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201060
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  9升油箱.sldprt | 135.14K |
| 2 | CDL01-75-P-001.sldprt | 267.46K |
| 3 | CDL01-75-P-002.sldprt | 123.11K |
| 4 |  CDL01-75-P.sldasm | 207.22K |
| 5 | IAS21-H28-L500.sldasm | 112.07K |
| 6 | IAS21-H28-L500_001.sldprt | 123.4K |
| 7 | IAS21-H28-L500_002.sldprt | 193.8K |
| 8 | TM165电滚筒总成-长的.sldprt | 380.32K |
| 9 | TM216电滚筒总成.sldprt | 375.48K |
| 10 | WAL41-D80-M20-L100-001.sldprt | 133.06K |
| 11 | WAL41-D80-M20-L100-002.sldprt | 142.2K |
| 12 | WAL41-D80-M20-L100.sldasm | 123.46K |
| 13 | 三通.sldprt | 19.2K |
| 14 | 下部接油钣金.SLDPRT | 112.81K |
| 15 | 加油装配体1.SLDASM | 320.59K |
| 16 | 单体滚筒测试总装配体1.SLDASM | 1.27M |
| 17 | 喷嘴.sldprt | 44.49K |
| 18 | 左侧底板固定块.SLDPRT | 111.54K |
| 19 | 机架下垫板.SLDPRT | 66.14K |
| 20 | 滑块定位块.SLDPRT | 112.87K |
| 21 | 滚筒固定机架.SLDPRT | 402.49K |
| 22 | 滚筒定位底板.SLDPRT | 93.87K |
| 23 | 滚筒左右定位块.SLDPRT | 100.35K |
| 24 | 滚筒左固定块.SLDPRT | 82.27K |
| 25 | 喷头.SLDPRT | 124.93K |
| 26 | 圆管1450.SLDPRT | 126.76K |
| 27 | 定位块2.SLDPRT | 107.65K |
| 28 | 方管1400.SLDPRT | 82.6K |
| 29 | 电机.sldprt | 45.21K |
| 30 | 旋转定位轴.SLDPRT | 73.17K |
| 31 | 腹膜机构定位块.SLDPRT | 108.18K |
| 32 | 腹膜机构总装配体3.SLDASM | 214.85K |
| 33 | 膜纸.SLDPRT | 74.98K |
| 34 | 25光轴.SLDPRT | 87.19K |
| 35 | 机架固定底板1.SLDPRT | 124.26K |
| 36 | 滴油总装配体1.SLDASM | 116.34K |
| 37 | 移动支架.SLDPRT | 95.49K |
| 38 | 立板.SLDPRT | 101.19K |
| 39 | 连接加强块.SLDPRT | 65.02K |
