此结构为旋转气缸带动手指气缸做运动，且可以做到等距移载，两个气缸做X方向和Z轴方向的移动，把手指气缸夹住的物体旋专180度后作等距移载到一定的地方。

C400旋转气缸翻转搬运组件
首页>图纸库>机械设备>自动化设备2024-01-02报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
85
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

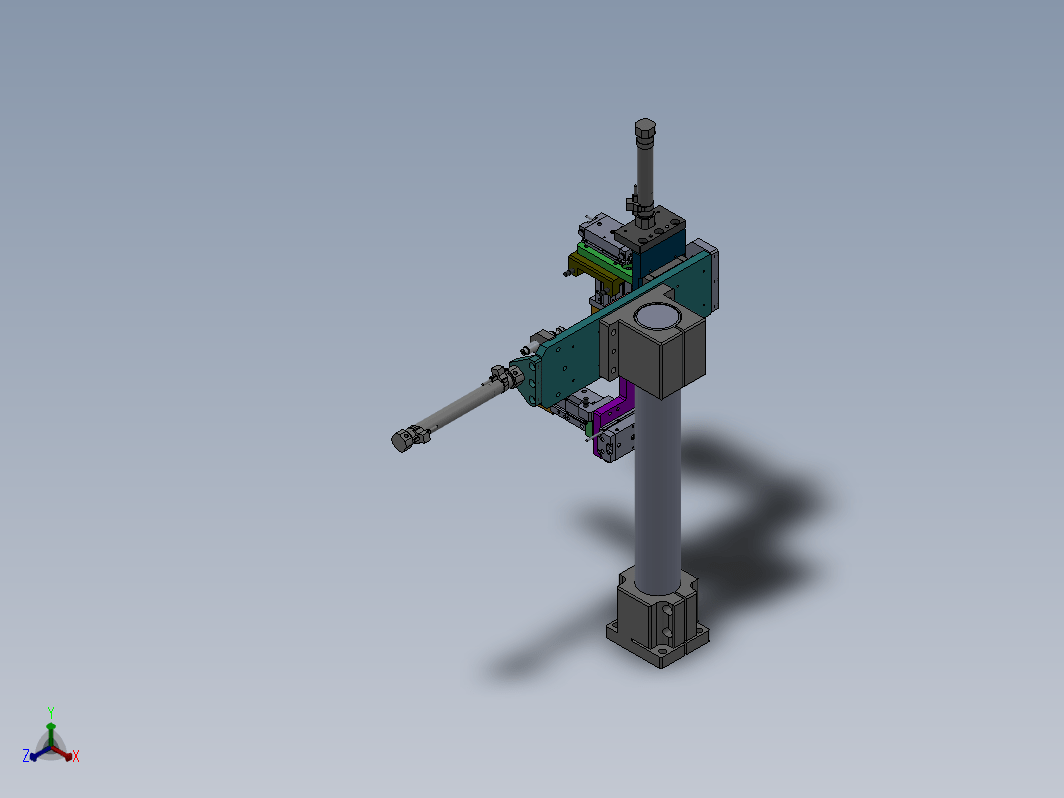

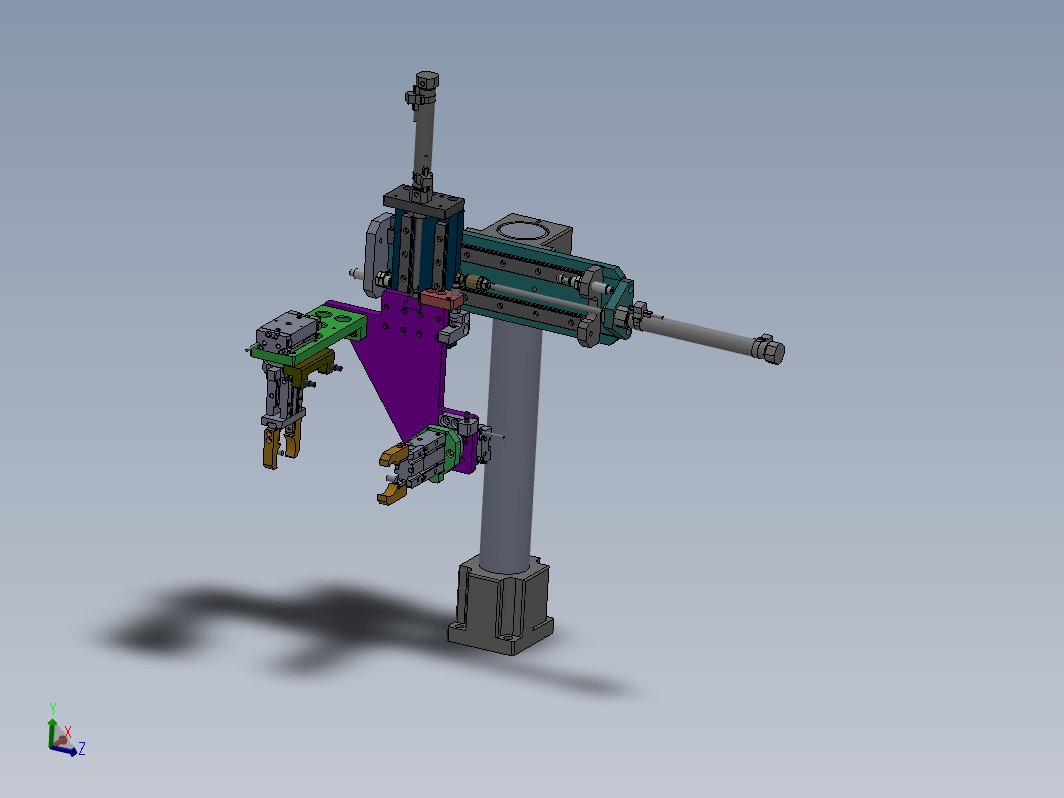

此结构为旋转气缸带动手指气缸做运动，且可以做到等距移载，两个气缸做X方向和Z轴方向的移动，把手指气缸夹住的物体旋专180度后作等距移载到一定的地方。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：663265
文件大小：9.77M
所需金币：5
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldasm、sldprt
软件版本：Solidworks
作者
WX_201074
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 C400ACA0806-1.SLDASM122.98K
