全封闭精雕机
图纸描述

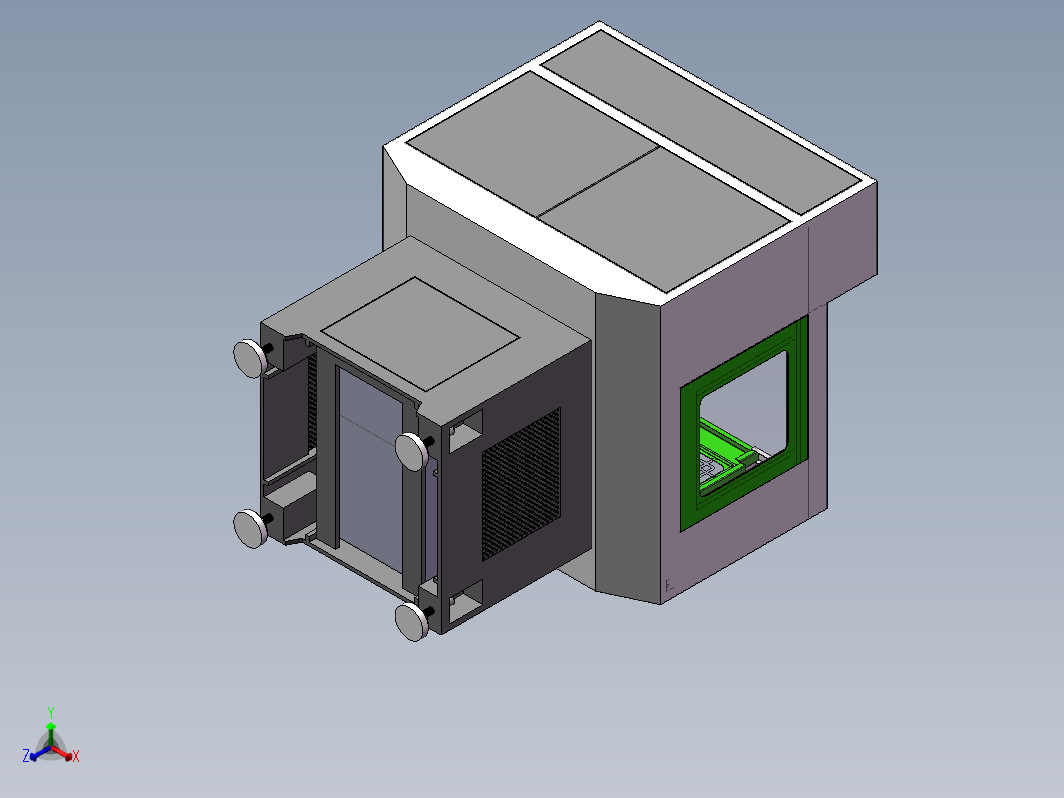

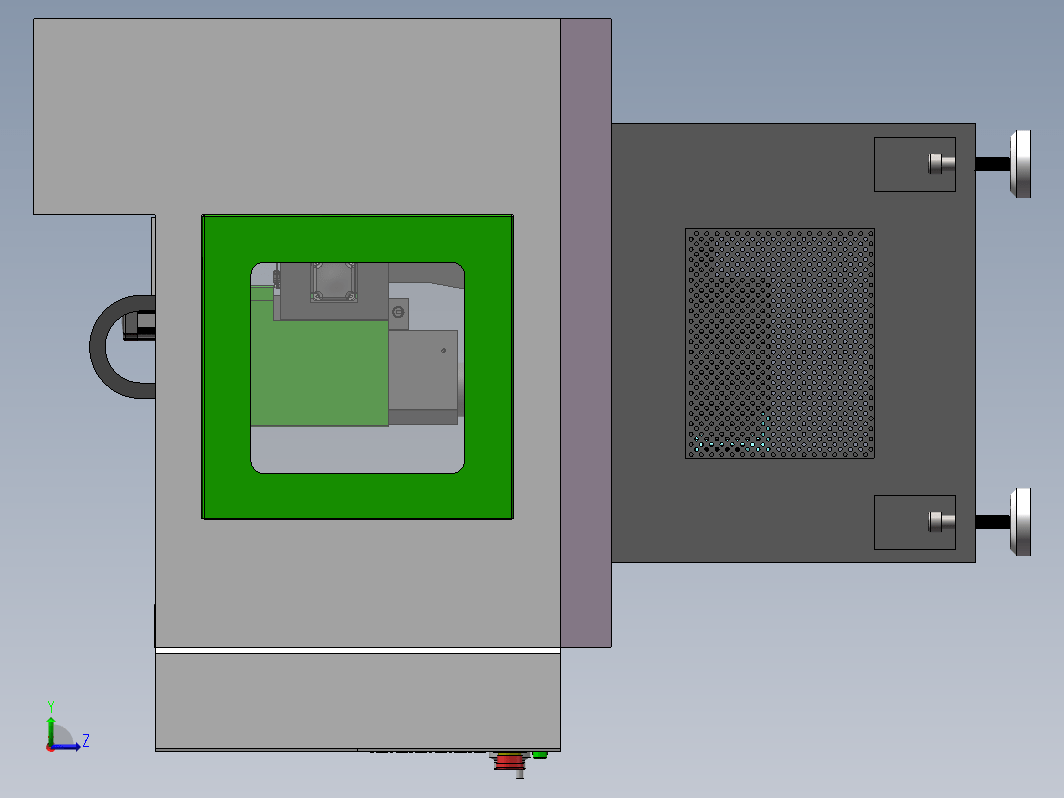

小型铝板、金属精雕机。完整图纸，包含零件图，装配图，钣金图等等，零件可编辑。整机采用铸铁零件，经CNC加工成型，XYZ轴为研磨滚珠丝杆传动，整机采用松下伺服。使用新代系统，已出样机。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
作者
自动化
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  DK-001-C2(B).SLDPRT | 700.33K |
| 2 | DK-002-C2.SLDPRT | 797.82K |
| 3 | DK-003-C2.SLDPRT | 341.11K |
| 4 | DK-004-C2.SLDPRT | 111.2K |
| 5 | DK-005-C2.SLDPRT | 139.92K |
| 6 | DK-006-C2.SLDPRT | 105.72K |
| 7 | DK-007-C2.SLDPRT | 92.93K |
| 8 | DK-008-C2.SLDPRT | 70.45K |
| 9 | DK-009-C2.SLDPRT | 41.02K |
| 10 | DK-010-C2.SLDPRT | 55.96K |
| 11 | DK-011-C2.SLDPRT | 49.2K |
| 12 | DK-012-C2.SLDPRT | 519.13K |
| 13 | DK-013-C2.SLDPRT | 178.79K |
| 14 | DK-014-C2.SLDPRT | 463.68K |
| 15 | DK-015-C2.SLDPRT | 107.92K |
| 16 | DK-016-C2.SLDPRT | 81.0K |
| 17 | DK-017-C2.SLDPRT | 41.99K |
| 18 | DK-018-C2.SLDPRT | 74.95K |
| 19 | DK-019-C2.SLDPRT | 109.06K |
| 20 |  DK-01总装图.SLDASM | 8.06M |
| 21 | DK-020-C2.SLDPRT | 78.37K |
| 22 | DK-021-C2.SLDPRT | 136.25K |
| 23 | DK-022-C2.SLDPRT | 64.82K |
| 24 | DK-023-C2.SLDPRT | 79.61K |
| 25 | DK-024-C2.SLDPRT | 116.16K |
| 26 | DK-025-C2.SLDPRT | 89.21K |
| 27 | DK-026-C2.SLDPRT | 60.14K |
| 28 | DK-027-C2.SLDPRT | 197.15K |
| 29 | DK-028-C2.SLDPRT | 170.05K |
| 30 | DK-029-C2.SLDPRT | 57.4K |
| 31 | DK-030-C2.SLDPRT | 66.9K |
| 32 | DK-031-C2.SLDPRT | 55.27K |
| 33 | DK-032-C2.SLDPRT | 37.66K |
| 34 | DK-033-C2.SLDPRT | 54.19K |
| 35 | DK-034-C2.SLDPRT | 46.39K |
| 36 | DK-035-C2.SLDPRT | 77.94K |
| 37 | DK-036-C2.SLDPRT | 73.71K |
| 38 | DK-037-C2.SLDPRT | 74.23K |
| 39 | DK-038-C2.SLDPRT | 58.7K |
| 40 | DK-039-C2.SLDPRT | 636.79K |
| 41 | DK-040-C2.SLDPRT | 93.48K |
| 42 | DK-041-C2.SLDPRT | 101.99K |
| 43 | DK-042-C2.SLDPRT | 147.45K |
| 44 | DK-043-C2.SLDPRT | 45.13K |
| 45 | DK-044-C2.SLDPRT | 843.6K |
| 46 | DK-045-C2.SLDPRT | 50.61K |
| 47 | DK-046-C2.SLDPRT | 185.63K |
| 48 | DK-047-C2.SLDPRT | 136.99K |
| 49 | DK-048-C2.SLDPRT | 255.66K |
| 50 | DK-049-C2.SLDPRT | 321.07K |
| 51 | DK-050-C2.SLDPRT | 310.21K |
| 52 | DK-051-C2.SLDPRT | 123.72K |
| 53 | DK-052-C2.SLDPRT | 504.54K |
| 54 | DK-053-C2.SLDPRT | 151.37K |
| 55 | DK-丝杆螺母20-10K3-FSC.SLDPRT | 87.01K |
| 56 | DK-变频器.SLDPRT | 75.71K |
| 57 | DK-小束嘴-C2.SLDPRT | 120.55K |
| 58 | DK-小束嘴螺母-C2.SLDPRT | 112.1K |
| 59 | DK-托链.SLDPRT | 104.37K |
| 60 | DK-托链2.SLDPRT | 93.62K |
| 61 | DK-松下驱MCDHT3120动器.SLDPRT | 264.55K |
| 62 | DK-油泵.SLDPRT | 308.38K |
| 63 | DK-滑块HGH15.SLDPRT | 172.62K |
| 64 | DK-滑块HGW15CC.SLDPRT | 1.76M |
| 65 | DK-滑轨HGH15CA-400.SLDPRT | 100.51K |
| 66 | DK-滑轨HGW15CC-450.SLDPRT | 109.68K |
| 67 | DK-滑轨HGW15CC-500.SLDPRT | 110.16K |
| 68 | DK-滚轮架.SLDASM | 448.08K |
| 69 | DK-电主轴JSZD62-C2.SLDPRT | 749.87K |
| 70 | DK-电气控制安装组.SLDASM | 117.05K |
| 71 | DK-联轴器34.SLDPRT | 184.51K |
| 72 | DK-行程开关.SLDPRT | 370.27K |
| 73 | DK-铣刀02.SLDPRT | 287.31K |
| 74 | DK-防尘套板1.SLDPRT | 131.35K |
| 75 | DK-防尘套板2.SLDPRT | 74.01K |
| 76 | DK-防尘套板3.SLDPRT | 73.85K |
| 77 | DK-防尘套板4.SLDPRT | 91.6K |
| 78 | R20-10K3-FSC-200.SLDPRT | 496.85K |
| 79 | R20-10K3-FSC-587-673.SLDPRT | 1.76M |
| 80 | R20-10K3-FSC-752-868.SLDPRT | 2.0M |
| 81 | 丝杆螺母FSC20-10K3.SLDPRT | 66.3K |
| 82 | 松下伺服电机MHMD04A.SLDPRT | 552.49K |
| 83 | 雕刻上控制板.SLDPRT | 340.23K |
| 84 | 雕刻机下控制板.SLDPRT | 519.43K |
| 85 | 风琴防罩290X70-200.SLDPRT | 517.75K |
