丝杆阀体自动装配工装部份，量产，3D详实。soildworks,step.此模组先将阀体进行按压组合，然后夹爪模组将组合好的阀体进行旋转组装，最后放入料盘里面，料盘装完后，op拿走。

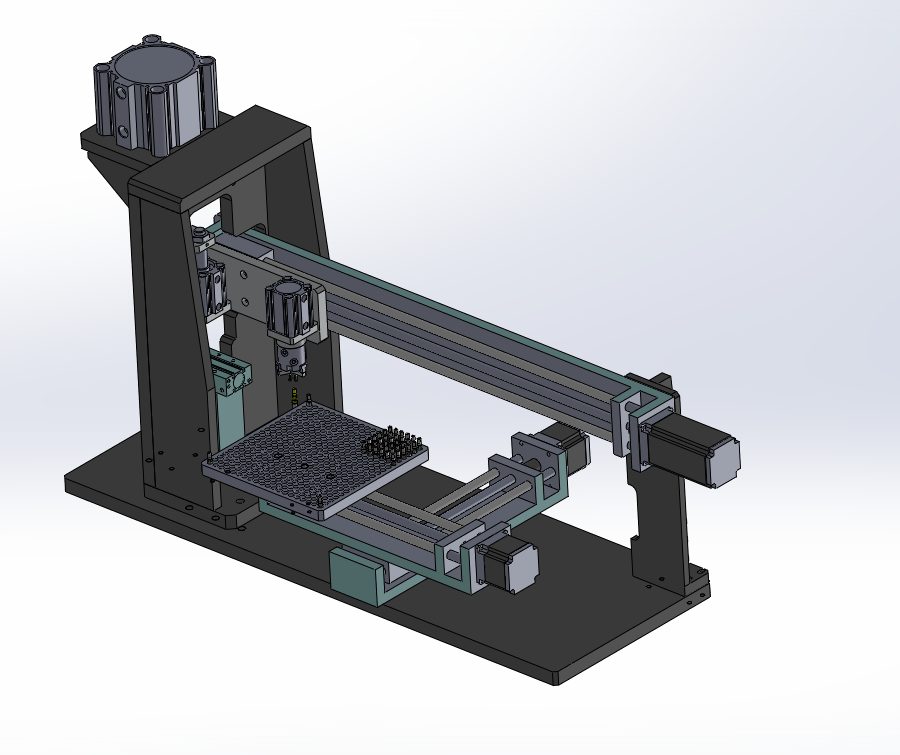

丝杆阀体双工位装配机
首页>图纸库>机械设备>非标设备2023-12-05报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
39
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

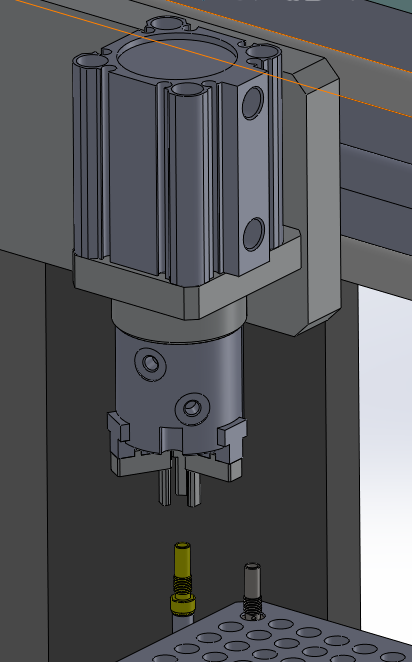

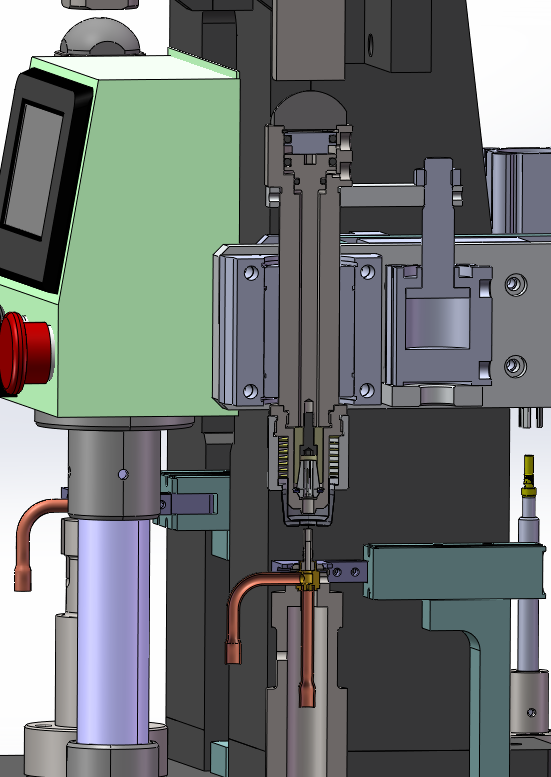

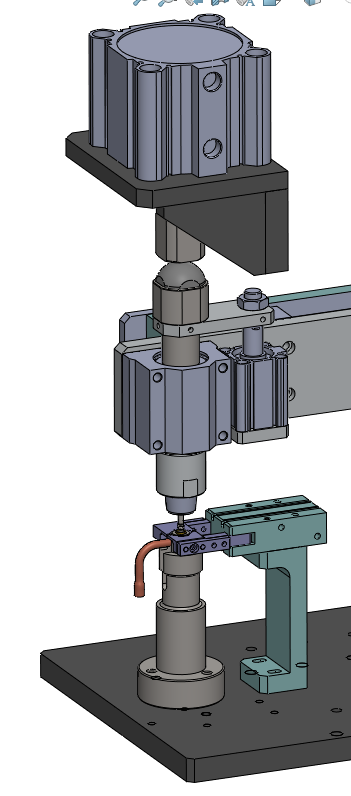

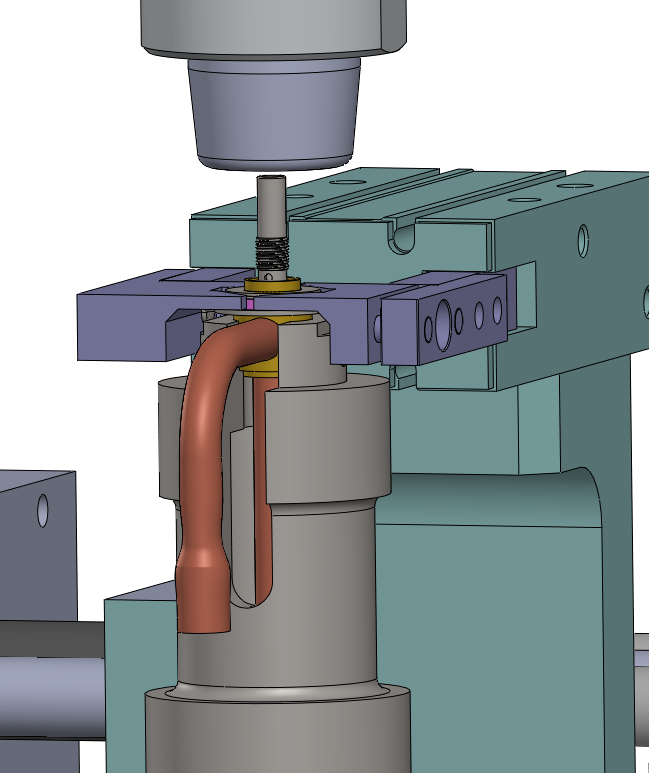

丝杆阀体自动装配工装部份，量产，3D详实。soildworks,step.此模组先将阀体进行按压组合，然后夹爪模组将组合好的阀体进行旋转组装，最后放入料盘里面，料盘装完后，op拿走。
下载需要12金币 推广可免费下载
立即下载 收藏
图纸信息
图纸ID ：663040
文件大小：25.59M
所需金币：12
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt、sldasm、STEP
软件版本：Solidworks
作者
WX_201050
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标3 1-12.10.sldprt113.55K
2软件图标4 1000x1000机架装配.SLDASM124.28K
3软件图标3 2-12.10.sldprt147.17K
4软件图标3 200M- 6F11.15.SLDPRT114.5K
5软件图标3 200M- X F11.18.SLDPRT106.89K
6软件图标3 35X25气缸固定板 12.10.SLDPRT107.2K
7软件图标3 40 circular steel.sldprt36.84K
8软件图标3 40X40X1000铝形材.SLDPRT141.13K
9软件图标3 40X40X750铝形材.SLDPRT144.77K
10软件图标3 40X40X920铝形材.SLDPRT146.37K
11软件图标3 4V210-08-D-DC24V11.15.SLDPRT195.56K
12软件图标4 4V210-08-D-dc24v阀岛装配11.15.SLDASM138.14K
13软件图标3 4V230E-08-D-DC24V11.18.SLDPRT230.75K
14软件图标4 4V230E-08-D-DC24V11.18装配.SLDASM108.33K
15软件图标3 A管12.10.SLDPRT197.59K
16软件图标3 BPK3 12.10.SLDPRT114.35K
17软件图标3 B管12.10.SLDPRT147.17K
18软件图标3 CDQ2B100_30M_0_0__BODY12.10.sldprt186.23K
19软件图标3 CDQ2B100_30M__0_0__CYROD12.10.sldprt68.94K
20软件图标3 CDQ2B32_25M_0_0__BODY12.10.sldprt172.33K
21软件图标3 CDQ2B32_25M__0_0__CYROD12.10.sldprt73.22K
22软件图标3 CDQ2B32_25__0_0__CYROD 12.10.sldprt63.16K
23软件图标3 Display -465.sldprt46.18K
24软件图标3 ER11推套12.10.SLDPRT76.29K
25软件图标3 Emergency stop button.sldprt43.84K
26软件图标3 MHY2_20D_0__BODY12.10.sldprt221.68K
27软件图标3 MHY2_20D_0__FINGER12.10.sldprt72.11K
28软件图标3 NT_04_CQ2_12.10.sldprt76.11K
29软件图标3 NT_10_CQ2_12.10.sldprt78.45K
30软件图标3 O型圈 15.9X10.6X2.65 12.10.SLDPRT167.46K
31软件图标3 O型圈 26.1X19X3.55 12.10.SLDPRT146.39K
32软件图标3 Rear cover.sldprt33.9K
33软件图标3 Red light.sldprt113.17K
34软件图标3 Rotary Switches.sldprt60.85K
35软件图标3 SS-FL.sldprt70.53K
36软件图标3 SWY30-35 12.10.SLDPRT382.91K
37软件图标3 Show shell -465.sldprt49.84K
38软件图标4 X方向传动系统装配12.10.SLDASM93.15K
39软件图标4 Y 方向传动装配12.10.SLDASM103.4K
40软件图标4 Y方向传动系统装配12.10.SLDASM91.86K
41软件图标4 lhbb30_2_03 12.10.sldasm115.53K
42软件图标3 mhs3200_finger12.10.sldprt60.5K
43软件图标3 mhs320d0_body12.10.sldprt151.8K
44软件图标3 上料板转接板12.10.SLDPRT91.84K
45软件图标3 上料盘12.10.SLDPRT636.54K
46软件图标3 丝杆12.10.SLDPRT510.96K
47软件图标3 丝杆临时摆放轴12.10.SLDPRT70.16K
48软件图标3 丝杆临时摆放轴固定座12.10.SLDPRT149.07K
49软件图标4 丝杆阀体双工位装配机.SLDASM2.97M
50软件图标4 丝杆阀体自动装配工装总装配12.10.SLDASM2.39M
51软件图标3 主体底板12.10.SLDPRT157.16K
52软件图标3 主压气缸固定座12.10.SLDPRT131.71K
53软件图标3 伺服电机SMH60S-0020-30A□K-3LK□ 12.10.SLDPRT143.02K
54软件图标4 十字滑台式上料系统装配12.10.SLDASM2.92M
55软件图标3 卡箍（两瓣）12.10.SLDPRT53.29K
56软件图标3 压头顶12.10.SLDPRT91.7K
57软件图标3 压套12.10.SLDPRT97.67K
58软件图标3 压装接头12.10.SLDPRT95.49K
59软件图标3 压转滑轨托臂12.10.SLDPRT114.62K
60软件图标3 右夹爪-夹持12.10.SLDPRT94.12K
61软件图标3 右夹爪-安装12.10.SLDPRT123.01K
62软件图标3 右夹爪-导向柱12.10.SLDPRT61.72K
63软件图标4 右夹爪装配12.10.SLDASM78.81K
64软件图标4 圆柱体三爪夹指装配12.10.SLDASM64.59K
65软件图标3 圆柱体三爪式气缸联接板12.10.SLDPRT104.79K
66软件图标4 圆柱体三爪气缸装配12.10.SLDASM188.27K
67软件图标3 夹指12.10.SLDPRT110.88K
68软件图标4 夹爪固定装配 12.10.SLDASM94.98K
69软件图标3 夹爪气杆固定座12.10.SLDPRT125.28K
70软件图标3 孔用弹性挡圈内卡26 12.10.SLDPRT65.07K
71软件图标3 定位片12.10.SLDPRT123.96K
72软件图标3 左夹爪12.10.SLDPRT77.66K
73软件图标4 左夹爪装配12.10.SLDASM58.44K
74软件图标3 弹性筒夹ER11 12.10.SLDPRT215.77K
75软件图标3 弹簧导套12.10.SLDPRT129.17K
76软件图标3 托盘导柱12.10.SLDPRT70.19K
77软件图标4 托盘移动装配12.10.SLDASM703.0K
78软件图标3 托臂12.10.SLDPRT64.28K
79软件图标3 扣板12.10.SLDPRT83.69K
80软件图标3 抓料气缸固定板 12.10.SLDPRT113.86K
81软件图标3 机架（丝杆阀体自动装配）12.10.SLDPRT255.38K
82软件图标3 步进电机57BYGH56-X12.10.SLDPRT143.29K
83软件图标3 步进电机57BYGH56-Y12.10.SLDPRT143.81K
84软件图标3 气缸轴12.10.SLDPRT175.83K
85软件图标3 法兰毛坯12.10.SLDPRT79.29K
86软件图标3 活塞12.10.SLDPRT148.72K
87软件图标3 滑台-X 12.10.SLDPRT86.4K
88软件图标3 滑台-Y 12.10.SLDPRT86.73K
89软件图标3 滑台12.10.SLDPRT72.01K
90软件图标3 直线导轨滑台模组 600 12.10.SLDPRT138.04K
91软件图标3 直线导轨滑台模组 600-X12.10.SLDPRT128.25K
92软件图标3 直线导轨滑台模组 600-Y12.10.SLDPRT128.58K
93软件图标3 精密压头12.10.SLDPRT179.96K
94软件图标4 精密压头固定部分装配12.10.SLDASM219.54K
95软件图标3 精密压头底板12.10.SLDPRT132.86K
96软件图标4 精密压装头主轴部位装配12.10.SLDASM849.41K
97软件图标4 精密压装头装配12.10.SLDASM1.06M
98软件图标3 联接板 12.10.SLDPRT141.67K
99软件图标4 触摸屏.SLDASM264.54K
100软件图标3 钢丝卡扣12 12.10.SLDPRT84.98K
101软件图标3 门板.SLDPRT61.89K
102软件图标3 阀座毛坯12.10.SLDPRT175.74K
103软件图标4 阀座组件12.10.SLDASM323.16K
104软件图标4 阀座部件12.10.SLDASM653.13K
105软件图标3 阀座部件安装底座12.10.SLDPRT223.14K
106软件图标3 面板.SLDPRT40.59K
107软件图标9 丝杆阀体双工位装配机.STEP15.56M
