框架式双截式双行程机械手
图纸描述

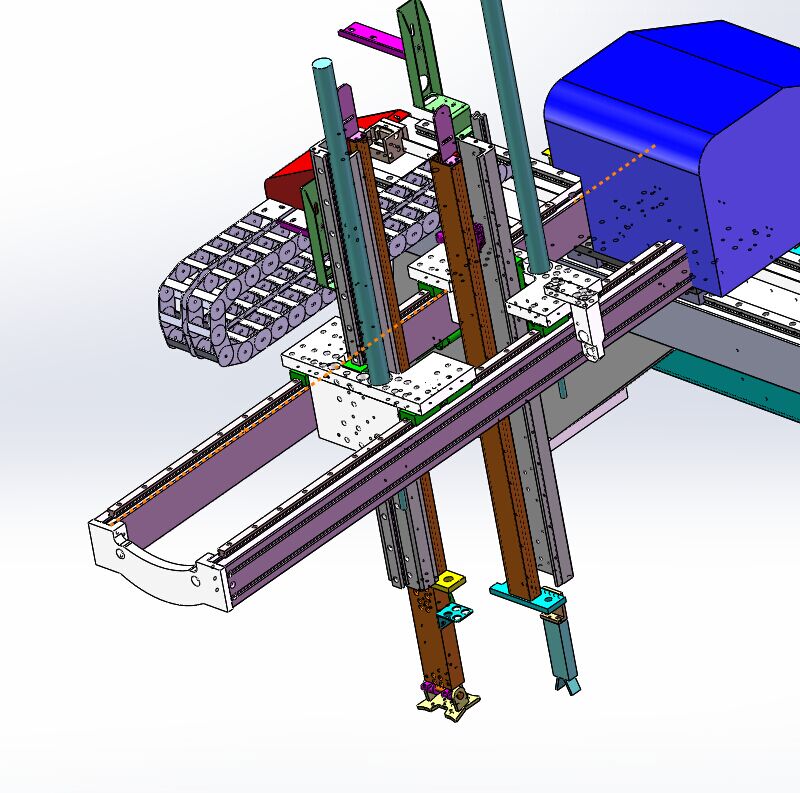

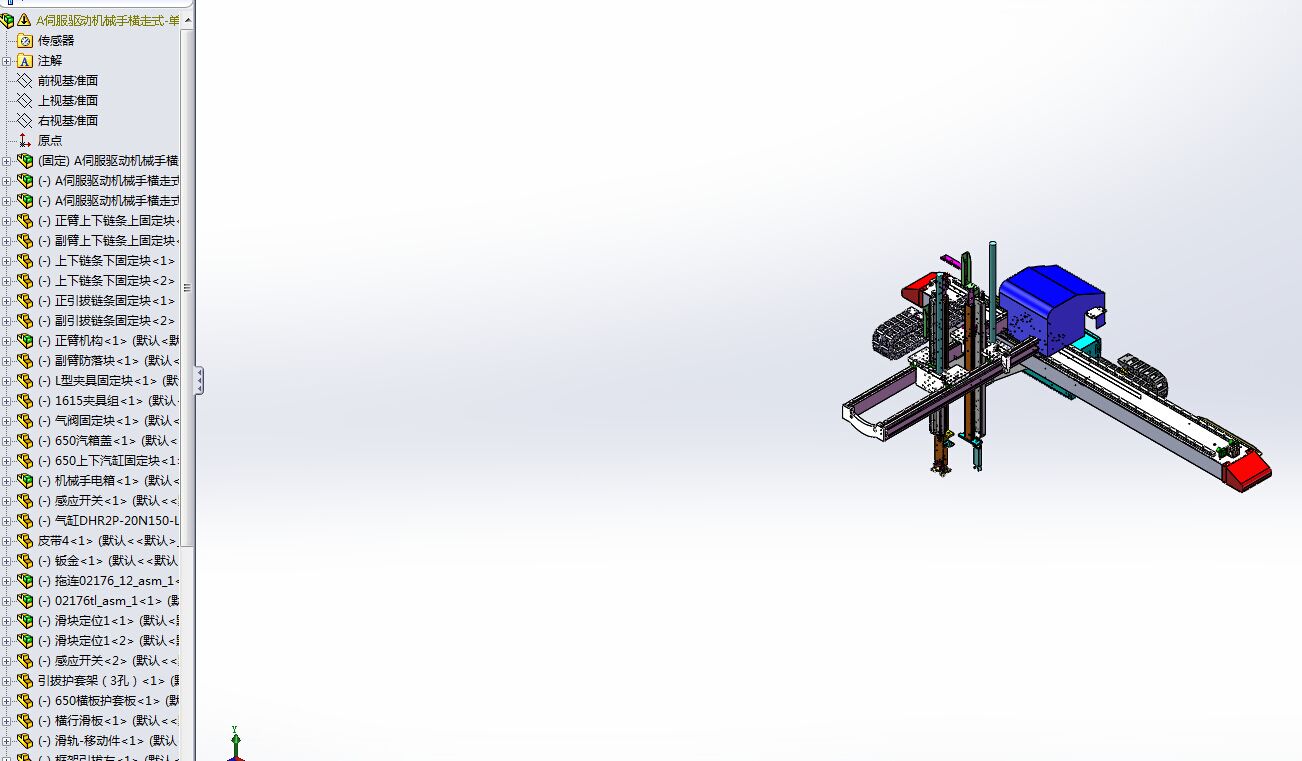

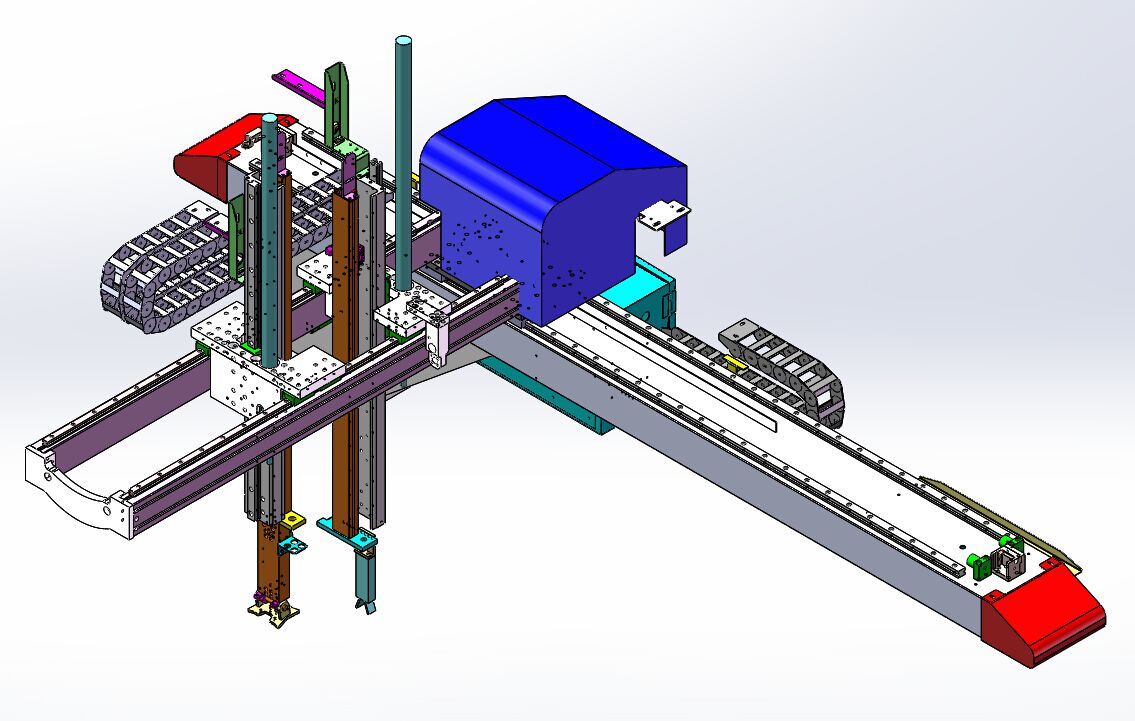

框架式双截式双行程机械手图纸下载，该图纸类型属于机器人模型、工业机器人图纸，图纸大小12.14M，共计94个文件，包含3D图纸，图纸主格式为sldasm、sldprt，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要8金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201048
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  02176tl_asm_1.sldasm | 137.5K |
| 2 |  1615夹具组.SLDPRT | 210.0K |
| 3 | 650上下汽缸固定块.SLDPRT | 241.5K |
| 4 | 650引拔座.SLDPRT | 1.15M |
| 5 | 650横板护套板.SLDPRT | 260.0K |
| 6 | 650横行机械手侧板.SLDPRT | 158.5K |
| 7 | 650横行机械手侧板2.SLDPRT | 165.5K |
| 8 | 650横行机械手右板.SLDPRT | 141.0K |
| 9 | 650横行机械手挡块.SLDPRT | 206.0K |
| 10 | 650气阀箱.SLDPRT | 475.0K |
| 11 | 650汽箱盖.SLDPRT | 218.5K |
| 12 | A650方通200-100-1500.SLDPRT | 1.24M |
| 13 | A650横行机械手塑胶块.SLDPRT | 156.0K |
| 14 | A650横行机械手左板.SLDPRT | 133.0K |
| 15 | A650横行机械手底板.SLDPRT | 155.0K |
| 16 | A伺服驱动机械手横走式-单截式650.SLDASM | 2.54M |
| 17 | A伺服驱动机械手横走式-单截式650引拔导轨.SLDASM | 146.0K |
| 18 | A伺服驱动机械手横走式-单截式650横行机构.SLDASM | 833.5K |
| 19 | EGH15CAT.SLDPRT | 200.5K |
| 20 | EGH20CA线性滑块.SLDPRT | 212.5K |
| 21 | L型夹具固定块.SLDPRT | 199.0K |
| 22 | MANIFOLD_SOLID_BREP_14326_5.sldprt | 256.0K |
| 23 | MANIFOLD_SOLID_BREP_210_5.sldprt | 56.0K |
| 24 | TUOLIAN-01_1_2_1.sldprt | 63.0K |
| 25 | TUOLIAN-01_1_2_1_1.sldprt | 64.0K |
| 26 | TUOLIAN-02_1_2_1.sldprt | 62.5K |
| 27 | TUOLIAN-02_1_2_1_1.sldprt | 63.5K |
| 28 | afr-150-h_none_5_asm.sldasm | 294.5K |
| 29 | ~$12-46恻姿汽缸固定销.SLDPRT | 0.01K |
| 30 | ~$12-76恻姿汽缸旋转销.SLDPRT | 0.01K |
| 31 | ~$650正臂防落块.SLDPRT | 0.01K |
| 32 | ~$8-25侧姿汽缸固定销.SLDPRT | 0.01K |
| 33 | ~$U型侧姿汽缸固定座.SLDPRT | 0.01K |
| 34 | ~$U型侧姿汽缸固定架.SLDPRT | 0.01K |
| 35 | ~$Y型钩接头.SLDPRT | 0.01K |
| 36 | ~$三角型侧姿组接块.SLDPRT | 0.01K |
| 37 | ~$侧姿封板.SLDPRT | 0.01K |
| 38 | ~$正臂机构.SLDASM | 0.01K |
| 39 | ~$汽缸DHR2C-32M40.SLDPRT | 0.01K |
| 40 | ~$治具固定侧姿板.SLDPRT | 0.01K |
| 41 | 上下座.SLDPRT | 807.0K |
| 42 | 上下座大板.SLDPRT | 740.5K |
| 43 | 上下座组件体1.SLDASM | 466.5K |
| 44 | 上下链条下固定块.SLDPRT | 545.5K |
| 45 | 副引拔链条固定块.SLDPRT | 221.5K |
| 46 | 副臂上下链条上固定块.SLDPRT | 218.5K |
| 47 | 副臂防落块.SLDPRT | 372.0K |
| 48 | 卡皮带座-前.SLDPRT | 349.0K |
| 49 | 卡皮带座-前盖.SLDPRT | 279.5K |
| 50 | 卡皮带座-后.SLDPRT | 424.0K |
| 51 | 导轨气缸位置调节块.SLDPRT | 498.0K |
| 52 | 导轨气缸位置调节块2.SLDPRT | 739.0K |
| 53 | 导轨滑块15-650.SLDPRT | 198.5K |
| 54 | 封板.SLDPRT | 406.5K |
| 55 | 左上下座.SLDPRT | 885.0K |
| 56 | 左上下座组件体2.SLDASM | 419.5K |
| 57 | 左上下座连接大板.SLDPRT | 702.5K |
| 58 | 引拔护套架（3孔）.SLDPRT | 177.5K |
| 59 | 感应块.SLDPRT | 218.5K |
| 60 | 感应开关.SLDPRT | 127.0K |
| 61 | 手臂大梁.SLDPRT | 421.5K |
| 62 | 拉卡皮带座-后.SLDPRT | 283.0K |
| 63 | 拉板1.SLDPRT | 235.0K |
| 64 | 拖连02176_12_asm_1.sldasm | 142.5K |
| 65 | 方型螺母M5.SLDPRT | 182.0K |
| 66 | 方通封头壳.SLDPRT | 232.5K |
| 67 | 机械手气箱盖.SLDPRT | 205.5K |
| 68 | 机械手电箱.SLDASM | 282.0K |
| 69 | 机械手电箱外壳.SLDPRT | 900.5K |
| 70 | 框架引拔右.SLDPRT | 358.0K |
| 71 | 框架引拔左.SLDPRT | 358.0K |
| 72 | 横行滑板.SLDPRT | 731.0K |
| 73 | 横走式-单截式650导轨滑块底座.SLDPRT | 303.5K |
| 74 | 正引拔链条固定块.SLDPRT | 225.0K |
| 75 | 正臂上下链条上固定块.SLDPRT | 223.0K |
| 76 | 气箱垫块.SLDPRT | 339.0K |
| 77 | 气缸1.SLDPRT | 150.0K |
| 78 | 气缸2.SLDPRT | 197.5K |
| 79 | 气缸650.SLDASM | 134.0K |
| 80 | 气缸DHR2P-20N150-L35.SLDPRT | 244.5K |
| 81 | 气阀固定块.SLDPRT | 280.5K |
| 82 | 滑块定位1.SLDASM | 360.5K |
| 83 | 滑轨(15).SLDPRT | 221.0K |
| 84 | 滑轨-移动件.SLDPRT | 220.0K |
| 85 | 滑轨20-1350.SLDPRT | 262.5K |
| 86 | 皮带4.SLDPRT | 134.0K |
| 87 | 真空阀支架.SLDPRT | 195.0K |
| 88 | 碟夹.SLDPRT | 171.5K |
| 89 | 碟夹右.SLDPRT | 174.5K |
| 90 | 轴.SLDPRT | 120.0K |
| 91 | 连块.SLDPRT | 272.5K |
| 92 | 连接件.SLDPRT | 219.0K |
| 93 | 钣金.SLDPRT | 263.5K |
| 94 | 铝条.SLDPRT | 208.0K |
