铝型材框架结构的AGV小车
图纸描述

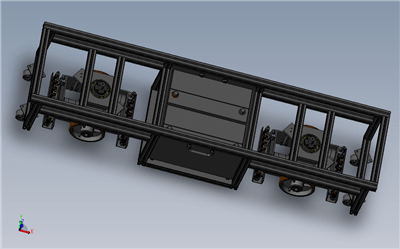

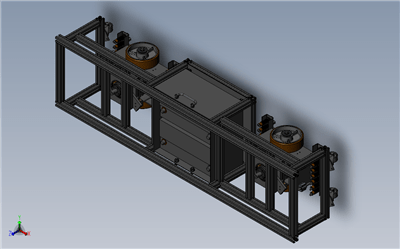

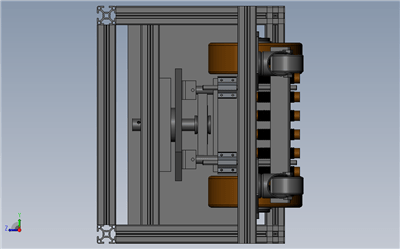

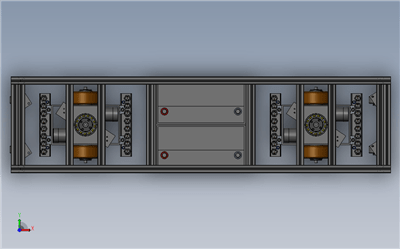

本模型AGV框架是使用30x30铝型材结构搭建的，前后两个动力源模块，每个动力源具有两个驱动电机。模型有sw2014和stp格式，欢迎下载。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
自动化
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.sldprt | 152.0K |
| 2 | 1206 bearing.sldprt | 125.0K |
| 3 | 150 x 50 Cast & Urethane wheel.sldprt | 363.0K |
| 4 | 2.sldprt | 132.5K |
| 5 | 3.sldprt | 132.5K |
| 6 |  6 in flat runner wheel.sldasm | 126.5K |
| 7 | 6011.sldasm | 143.5K |
| 8 | 6011_PART1.sldprt | 126.0K |
| 9 | 6011_PART2.sldprt | 127.5K |
| 10 | 6011_PART3.sldprt | 122.0K |
| 11 | 8020 Metric 00000001.sldprt | 183.5K |
| 12 | 8020 Metric 00000002.sldprt | 184.0K |
| 13 | 8020 Metric 00000003.sldprt | 184.0K |
| 14 | 8020 Metric 00000004.sldprt | 183.5K |
| 15 | 8020 Metric 00000005.sldprt | 185.5K |
| 16 | 8020 Metric 00000006.sldprt | 185.5K |
| 17 | 8020 Metric 00000007.sldprt | 185.5K |
| 18 | 8020 Metric 00000008.sldprt | 186.0K |
| 19 | 8020 Metric 00000009.sldprt | 184.0K |
| 20 | 8020 Metric 00000010.sldprt | 184.0K |
| 21 | 8020 Metric 00000011.sldprt | 183.5K |
| 22 | 8020 Metric 00000012.sldprt | 183.5K |
| 23 | 8020 Metric 00000013.sldprt | 184.0K |
| 24 | 8020 Metric 00000014.sldprt | 184.0K |
| 25 | 8020 Metric 00000015.sldprt | 184.0K |
| 26 | 8020 Metric 00000016.sldprt | 184.0K |
| 27 | 8020 Metric 00000017.sldprt | 184.0K |
| 28 | 8020 Metric 00000018.sldprt | 184.0K |
| 29 | 8020 Metric 00000025.sldprt | 185.5K |
| 30 | 8020 Metric 00000026.sldprt | 185.5K |
| 31 | 8020 Metric 00000027.sldprt | 183.5K |
| 32 | 8020 Metric 00000028.sldprt | 183.5K |
| 33 | 8020 Metric 00000029.sldprt | 184.5K |
| 34 | 8020 Metric 00000030.sldprt | 184.5K |
| 35 | 8020 Metric 00000031.sldprt | 183.5K |
| 36 | 8020 Metric 00000032.sldprt | 183.5K |
| 37 | 8020 Metric 00000033.sldprt | 183.5K |
| 38 | 8020 Metric 00000034.sldprt | 183.5K |
| 39 | ACU70A.sldprt | 133.5K |
| 40 | AssyAGV_2coverless.SLDASM | 2.39M |
| 41 | Bolted Connection1.sldasm | 122.5K |
| 42 | Bolted Connection2.sldasm | 122.5K |
| 43 | Bolted Connection3.sldasm | 122.5K |
| 44 | Bolted Connection4.sldasm | 122.5K |
| 45 |  frame2.pdf | 126.08K |
| 46 | Frame0001.sldasm | 176.0K |
| 47 | ISO 4762 - M4 x 16ISO.sldprt | 130.0K |
| 48 | LJ18A3-8-ZBX.sldasm | 126.0K |
| 49 | LJ18A3-8-ZBX_BODY.sldprt | 295.0K |
| 50 | LJ18A3-8-ZBX_NUT.sldprt | 127.0K |
| 51 | RV30.sldprt | 224.5K |
| 52 | acu 70A assy.sldasm | 137.0K |
| 53 | bearing_605_0.sldprt | 125.5K |
| 54 | boutet_handle_10119_r.sldasm | 125.0K |
| 55 | bracket 2in v2.sldprt | 155.5K |
| 56 | bracket acu v7.sldprt | 126.5K |
| 57 | bracket roda.sldprt | 127.5K |
| 58 | braket sensor v7.sldprt | 131.5K |
| 59 | casto2 2inv2.sldasm | 125.5K |
| 60 | drive bush v3.sldprt | 125.5K |
| 61 | drive train div.sldasm | 1.36M |
| 62 | drive unit bracket v6-2.sldprt | 125.5K |
| 63 | drive unit bracket v6-4.sldprt | 125.5K |
| 64 | drive unit bracket v6.sldprt | 130.5K |
| 65 | frame drive unit.sldprt | 135.0K |
| 66 | frame2.sldasm | 133.5K |
| 67 | haft10.sldprt | 128.0K |
| 68 | linear_lmf20uu.sldprt | 133.0K |
| 69 | motor.sldprt | 131.0K |
| 70 | motor_gearbox.sldasm | 132.0K |
| 71 | nut m12.sldprt | 133.0K |
| 72 | plate spring.sldprt | 126.5K |
| 73 | plate under battery.sldprt | 127.0K |
| 74 | roda.sldasm | 124.0K |
| 75 | roda3.sldprt | 133.0K |
| 76 | sc8uu.sldprt | 163.0K |
| 77 | sensor Assy.sldasm | 142.5K |
| 78 | sensor base bolte.sldprt | 130.5K |
| 79 | shaft sensor.sldprt | 123.5K |
| 80 | shaft spring.sldprt | 126.5K |
| 81 | shaft stearing v7.sldprt | 127.5K |
| 82 | shaft14 S.sldprt | 129.5K |
| 83 | sock stering.sldprt | 128.5K |
| 84 | u bracket.sldprt | 128.5K |
| 85 |  铝型材框架结构的AGV小车.STEP | 18.86M |
