塑料桶提手自动安装堆叠流水线
图纸描述

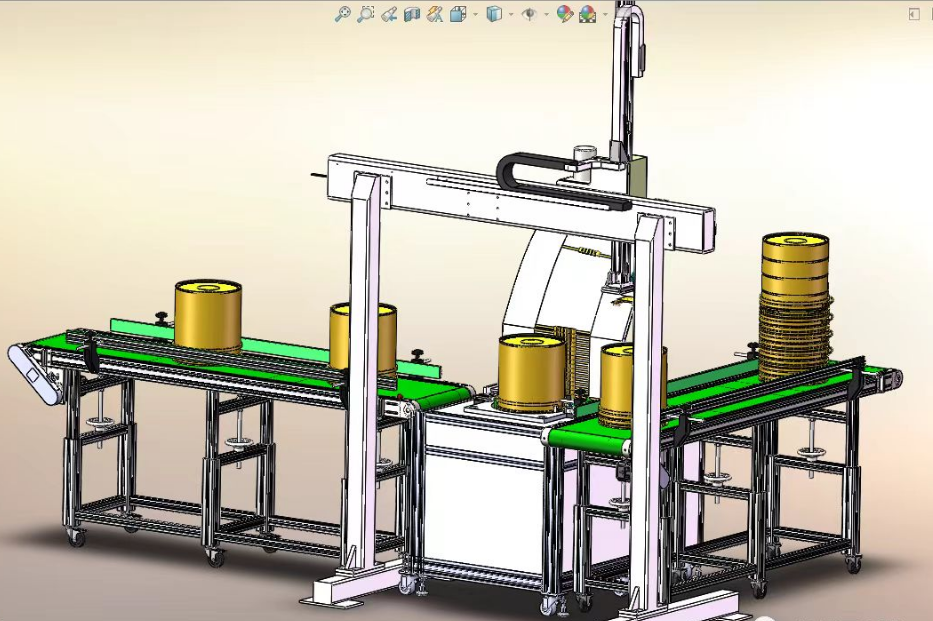

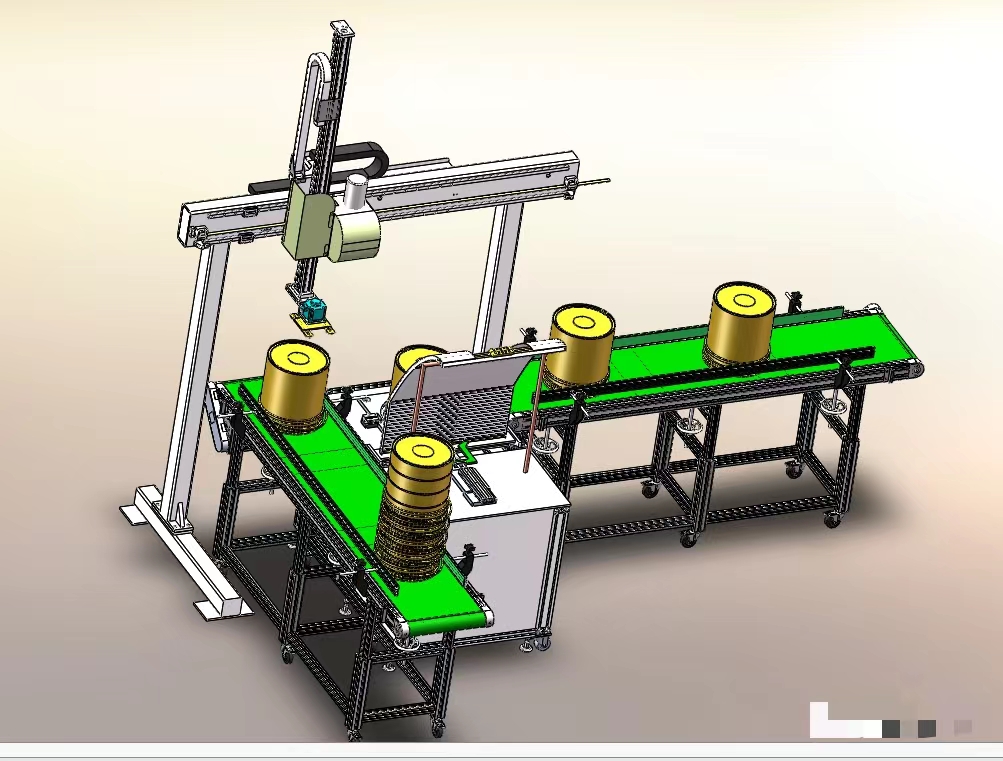

塑料桶提手自动安装堆叠流水线图纸下载，该图纸类型属于机械设备、工业生产线图纸，图纸大小50.5M，共计201个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要25金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201032
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-1.SLDPRT | 149.5K |
| 2 | 1-201212111.sldprt | 74.0K |
| 3 | 1.sldprt | 108.5K |
| 4 | 130吸盘.SLDPRT | 274.5K |
| 5 | 1_1.sldprt | 108.5K |
| 6 | 1取料夹头吸盘固定板.SLDPRT | 241.5K |
| 7 | 1取料夹头吸盘定位板.SLDPRT | 272.5K |
| 8 |  1吸盘夹具.SLDASM | 311.0K |
| 9 | 2-201212111.sldprt | 98.5K |
| 10 | 2.sldprt | 65.5K |
| 11 | 2_1.sldprt | 64.5K |
| 12 | 3-201212111.sldprt | 62.5K |
| 13 | 4-201212111.sldprt | 61.5K |
| 14 | 5-201212111.sldprt | 64.5K |
| 15 | 521GB／T5780-2000六角头螺栓C级M8×15.SLDPRT | 414.5K |
| 16 | 521大型支架.SLDPRT | 299.5K |
| 17 | 521护栏 1.SLDASM | 451.0K |
| 18 | 521护栏调节杆.SLDPRT | 219.0K |
| 19 | 6-201212111.sldprt | 57.5K |
| 20 | 6004Z轴承.SLDPRT | 314.5K |
| 21 | 6004zZ轴承固定杆.SLDPRT | 218.0K |
| 22 | 6004zZ轴承固定杆垫圈.SLDPRT | 151.0K |
| 23 | 60W减速机.SLDPRT | 257.0K |
| 24 | 60W电机.SLDPRT | 308.5K |
| 25 | 6202轴承.SLDPRT | 350.5K |
| 26 | CLAN751.sldasm | 403.0K |
| 27 | C把手901.SLDPRT | 131.5K |
| 28 | LY-Z-1818.SLDPRT | 276.5K |
| 29 | Parco Inc.-H120934_H120934-WING1.sldprt | 124.0K |
| 30 | Parco Inc.-H120934_H122554-PIN1.sldprt | 101.5K |
| 31 | STD5M40Z主动轮.SLDPRT | 837.0K |
| 32 | STD5M40Z从动轮.SLDPRT | 800.5K |
| 33 | VRSF-5C-400-T3.SLDPRT | 331.5K |
| 34 | VRSF-5C-750-T3.SLDPRT | 326.0K |
| 35 | X带.SLDPRT | 170.5K |
| 36 | X轴.SLDASM | 721.5K |
| 37 | X轴主动轮STD5M32Z.SLDPRT | 683.5K |
| 38 | X轴主动轮账套3515.SLDPRT | 222.0K |
| 39 | X轴引拔从动轮.SLDASM | 411.5K |
| 40 | X轴引拔从动轮.SLDPRT | 643.0K |
| 41 | X轴引拔从动轮支撑板.SLDPRT | 255.5K |
| 42 | X轴引拔从动轮支撑板1.SLDPRT | 261.0K |
| 43 | X轴引拔从动轮板.SLDPRT | 512.5K |
| 44 | X轴引拔从动轮板安装丝母板.SLDPRT | 188.5K |
| 45 | X轴引拔从动轮板调节码.SLDPRT | 235.5K |
| 46 | X轴引拔从动轮板调节码安装丝母板.SLDPRT | 188.0K |
| 47 | X轴引拔从动轮装配体.SLDASM | 440.5K |
| 48 | X轴引拔从动轮轴.SLDPRT | 241.0K |
| 49 | X轴引拔从动轮轴垫片.SLDPRT | 151.5K |
| 50 | X轴引拔横梁.SLDPRT | 490.5K |
| 51 | X轴引拔横梁导轨EGH20C.SLDPRT | 439.5K |
| 52 | X轴引拔横梁导轨安装丝母板.SLDPRT | 287.5K |
| 53 | X轴引拔横梁支撑板.SLDPRT | 653.5K |
| 54 | X轴引拔皮带压板.SLDPRT | 243.5K |
| 55 | X轴引拔皮带固定码.SLDPRT | 352.5K |
| 56 | X轴拖链板11.SLDPRT | 178.0K |
| 57 | X轴接近传感器感应码.SLDPRT | 225.0K |
| 58 | X轴皮带固定板.SLDPRT | 410.5K |
| 59 | X轴皮带固定板调节码.SLDPRT | 264.0K |
| 60 | X轴皮带夹板.SLDPRT | 336.5K |
| 61 | X轴皮带夹板2.SLDPRT | 323.0K |
| 62 | X轴皮带夹板盖板.SLDPRT | 177.0K |
| 63 | X轴皮带盖板.SLDPRT | 222.0K |
| 64 | X轴防护罩.SLDPRT | 288.5K |
| 65 | Y轴.SLDASM | 1.38M |
| 66 | Y轴上皮带固定板.SLDPRT | 199.0K |
| 67 | Y轴下极限感应码.SLDPRT | 188.5K |
| 68 | Y轴下皮带夹板 .SLDPRT | 524.5K |
| 69 | Y轴下皮带夹板盖板.SLDPRT | 177.0K |
| 70 | Y轴主动轮STD8M30Z-2.SLDPRT | 673.5K |
| 71 | Y轴主动轮STD8M30Z.SLDPRT | 706.0K |
| 72 | Y轴主动轮账套.SLDPRT | 186.0K |
| 73 | Y轴手臂.SLDPRT | 555.0K |
| 74 | Y轴手臂固定板.SLDPRT | 697.0K |
| 75 | Y轴手臂固定板加强筋.SLDPRT | 267.0K |
| 76 | Y轴手臂安装丝母板.SLDPRT | 370.5K |
| 77 | Y轴手臂导轨EGH20C.SLDPRT | 433.5K |
| 78 | Y轴手臂防副罩.SLDPRT | 296.0K |
| 79 | Y轴拖链.SLDPRT | 181.0K |
| 80 | Y轴拖链固定板1.SLDPRT | 221.5K |
| 81 | Y轴拖链固定板2.SLDPRT | 299.5K |
| 82 | Y轴皮带张紧轮.SLDASM | 277.5K |
| 83 | Y轴马达固定板01.SLDPRT | 1.47M |
| 84 | Z轴横行引拔横梁滑块EGH20C.SLDPRT | 409.5K |
| 85 | x同步带.SLDPRT | 167.0K |
| 86 | x轴拖链固定板.SLDPRT | 586.5K |
| 87 | 主动链轮.SLDPRT | 640.5K |
| 88 | 从动轮装配.SLDASM | 853.0K |
| 89 | 传动板集合.SLDASM | 586.0K |
| 90 | 减速机.SLDPRT | 245.0K |
| 91 | 减速机安装板.SLDPRT | 228.5K |
| 92 | 取物感应片.SLDPRT | 212.0K |
| 93 | 合页1.SLDASM | 149.5K |
| 94 | 吸盘电机hg-sr301_.SLDPRT | 467.0K |
| 95 | 呵呵呵架子1.SLDASM | 2.2M |
| 96 | 地脚1.SLDPRT | 160.0K |
| 97 | 地脚固定板1.SLDPRT | 201.0K |
| 98 | 垫板.SLDPRT | 154.0K |
| 99 | 垫板2.SLDPRT | 296.5K |
| 100 | 堆叠6.SLDASM | 2.09M |
| 101 | 堆叠6修改.SLDASM | 1.87M |
| 102 | 堆叠工位治具.SLDASM | 542.0K |
| 103 | 堆叠治具连接板.SLDPRT | 281.5K |
| 104 | 塑料桶.SLDPRT | 370.0K |
| 105 | 塑料桶06B-16链轮hhX.SLDPRT | 539.0K |
| 106 | 塑料桶3分链条hhX.SLDPRT | 172.5K |
| 107 | 塑料桶3寸脚轮hhX.SLDPRT | 820.0K |
| 108 | 塑料桶60W-5GN-20~180hhX.SLDPRT | 2.0M |
| 109 | 塑料桶HB-5寸手轮hhX.SLDPRT | 2.98M |
| 110 | 塑料桶PVC皮带^机边输送机hhX.sldprt | 173.0K |
| 111 | 塑料桶中部铝合金架hhX.SLDPRT | 692.0K |
| 112 | 塑料桶传动滚筒hhX.SLDPRT | 344.5K |
| 113 | 塑料桶平台固定板hhX.SLDPRT | 342.0K |
| 114 | 塑料桶平台角铝hhX.SLDPRT | 157.5K |
| 115 | 塑料桶平台铝型材架hhX.SLDPRT | 579.5K |
| 116 | 塑料桶平行铝型材架hhX.SLDPRT | 790.0K |
| 117 | 塑料桶托轮滚筒hhX.SLDPRT | 252.5K |
| 118 | 塑料桶提手安装.SLDASM | 5.85M |
| 119 | 塑料桶机边输送机（带平台）1.SLDASM | 3.5M |
| 120 | 塑料桶机边输送机（带平台）hhX.SLDASM | 3.55M |
| 121 | 塑料桶棱型座式轴承-17hhX.SLDPRT | 251.0K |
| 122 | 塑料桶皮带调节块hhX.SLDPRT | 298.0K |
| 123 | 塑料桶装配好.SLDPRT | 443.0K |
| 124 | 塑料桶角铝hhX.SLDPRT | 156.0K |
| 125 | 塑料桶调整铝型材架AhhX.SLDPRT | 531.0K |
| 126 | 塑料桶调整铝型材架BhhX.SLDPRT | 558.0K |
| 127 | 塑料桶轴承安装板hhX.SLDPRT | 454.0K |
| 128 | 塑料桶输送线.SLDPRT | 285.5K |
| 129 | 塑料桶连接角度调节块hhX.SLDPRT | 279.0K |
| 130 | 塑料桶铝合金架hhX.SLDPRT | 1.44M |
| 131 | 塑料桶链条罩hhX.SLDPRT | 441.5K |
| 132 | 塑料桶随动滚筒hhX.SLDPRT | 253.0K |
| 133 | 塑料桶马达固定板hhX.SLDPRT | 369.5K |
| 134 | 复合脚轮1.SLDASM | 433.0K |
| 135 | 外置角码DCB2430-6.SLDPRT | 194.5K |
| 136 | 大带轮.SLDPRT | 554.0K |
| 137 | 夹紧气缸.SLDPRT | 802.5K |
| 138 | 定位挡销.SLDPRT | 175.5K |
| 139 | 定位挡销1.SLDPRT | 336.5K |
| 140 | 张紧轮1.SLDPRT | 221.0K |
| 141 | 张紧轮板.SLDPRT | 280.5K |
| 142 | 张紧轮组件.SLDASM | 299.0K |
| 143 | 张紧轮轴.SLDPRT | 187.0K |
| 144 | 把手装配1.SLDASM | 2.48M |
| 145 | 拖链25x60R75.SLDPRT | 212.0K |
| 146 | 挡销.SLDPRT | 136.0K |
| 147 | 接近传感器.SLDPRT | 179.0K |
| 148 | 推料杆.SLDPRT | 184.5K |
| 149 | 推料杆1.SLDPRT | 186.5K |
| 150 | 推料气缸TR20X200S_0_+__.SLDASM | 455.5K |
| 151 | 提手.SLDPRT | 397.5K |
| 152 | 提手定位.SLDPRT | 155.0K |
| 153 | 支架4080GF.SLDPRT | 284.0K |
| 154 | 支架4080GF1.SLDPRT | 299.5K |
| 155 | 支架4080GF2.SLDPRT | 292.5K |
| 156 | 支腿.SLDPRT | 440.5K |
| 157 | 料夹+提手.SLDASM | 317.0K |
| 158 | 料夹.SLDPRT | 322.0K |
| 159 | 料夹支座.SLDPRT | 157.5K |
| 160 | 料夹支架.SLDPRT | 162.5K |
| 161 | 方管.SLDPRT | 995.5K |
| 162 | 旋转台电机DT801.SLDPRT | 465.5K |
| 163 | 旋转电机固定板.SLDPRT | 150.5K |
| 164 | 旋转盘.SLDPRT | 382.5K |
| 165 | 板.SLDPRT | 162.0K |
| 166 | 板1.SLDPRT | 145.5K |
| 167 | 板2.SLDPRT | 168.0K |
| 168 | 板3.SLDPRT | 178.0K |
| 169 | 架子1.SLDASM | 2.45M |
| 170 | 桶堆X5.SLDASM | 305.5K |
| 171 | 横行感应铁片CYC0700A4006.SLDPRT | 211.5K |
| 172 | 气缸板1.SLDPRT | 337.5K |
| 173 | 电机+减速机装配.SLDASM | 397.0K |
| 174 | 电机.SLDPRT | 291.0K |
| 175 | 电机减速机.SLDASM | 236.0K |
| 176 | 电机固定板.SLDPRT | 173.5K |
| 177 | 电机安装板.SLDPRT | 322.0K |
| 178 | 电机板1.SLDPRT | 299.5K |
| 179 | 电机键.SLDPRT | 147.0K |
| 180 | 电箱.ch1.SLDPRT | 360.0K |
| 181 | 电箱组件ch1.SLDASM | 161.0K |
| 182 | 电箱门.ch1.SLDPRT | 236.0K |
| 183 | 端盖3030.SLDPRT | 220.0K |
| 184 | 红外线传感器.SLDPRT | 186.0K |
| 185 | 翻掌气缸固定板.SLDPRT | 362.5K |
| 186 | 螺丝.SLDPRT | 161.0K |
| 187 | 调节码.SLDPRT | 255.0K |
| 188 | 账套Z21-15-28-17.SLDPRT | 162.0K |
| 189 | 铝型材30x30.SLDPRT | 555.0K |
| 190 | 铝材4040-21.SLDPRT | 477.5K |
| 191 | 铝材40801.SLDPRT | 1.47M |
| 192 | 门框11.SLDASM | 465.0K |
| 193 | 门框型材30151.SLDPRT | 579.5K |
| 194 | 限位块.SLDPRT | 195.0K |
| 195 | 限位块座.SLDPRT | 250.0K |
| 196 | 零件4^把手装配1.sldprt | 387.0K |
| 197 | 零件8-20121211asd1.SLDPRT | 113.5K |
| 198 | 面板11.sldprt | 263.5K |
| 199 | 顶块.SLDPRT | 160.5K |
| 200 | 顶夹TN16X10S_0_+__.SLDASM | 245.0K |
| 201 | 顶料TN16X40S_0_+__.SLDASM | 242.5K |
