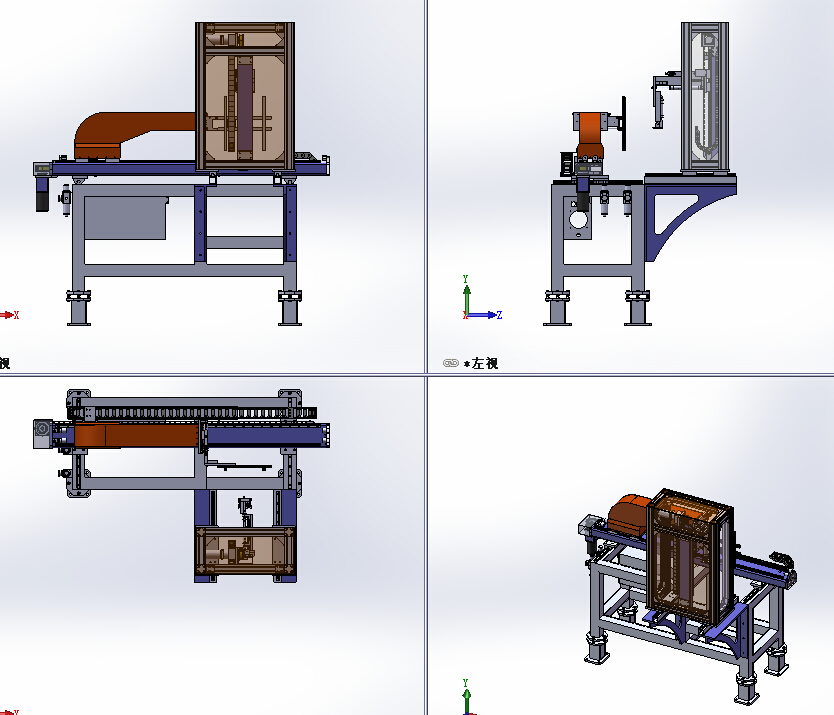

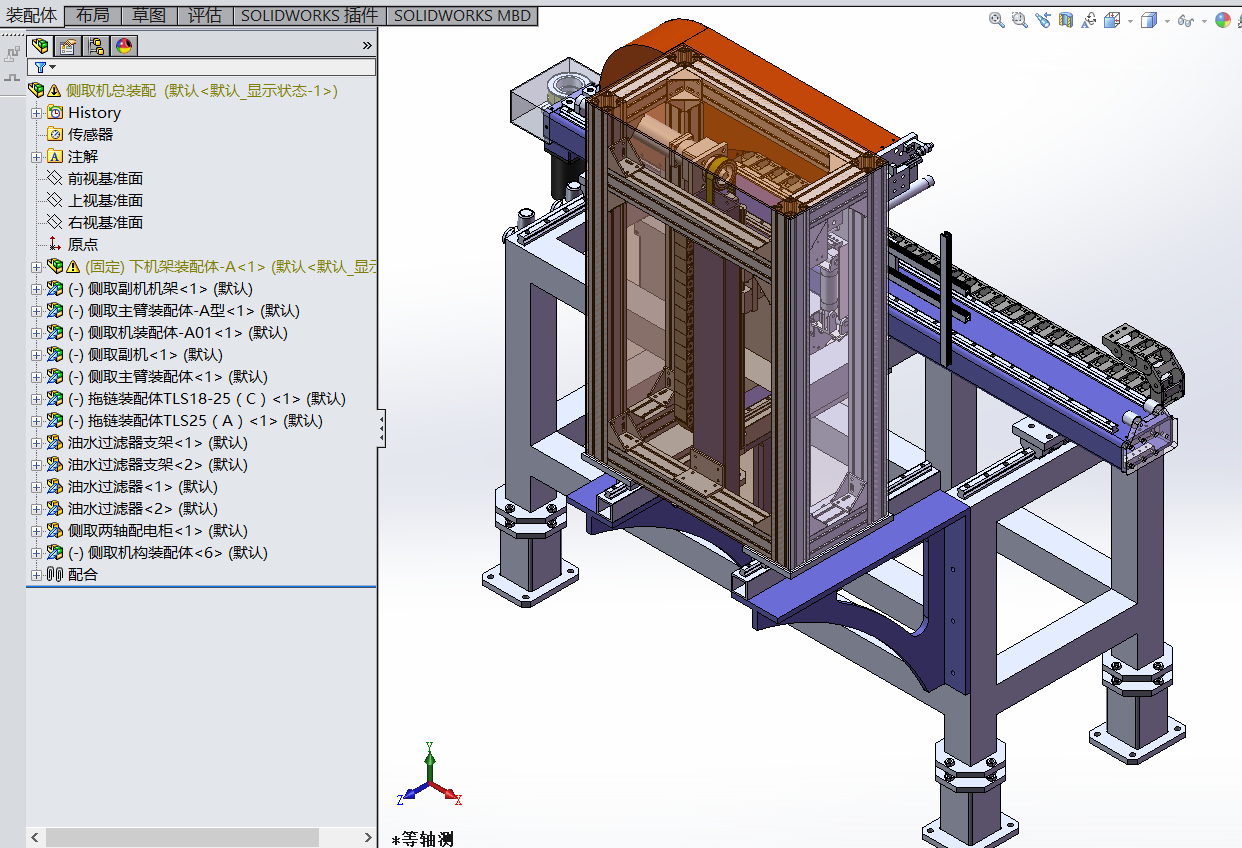

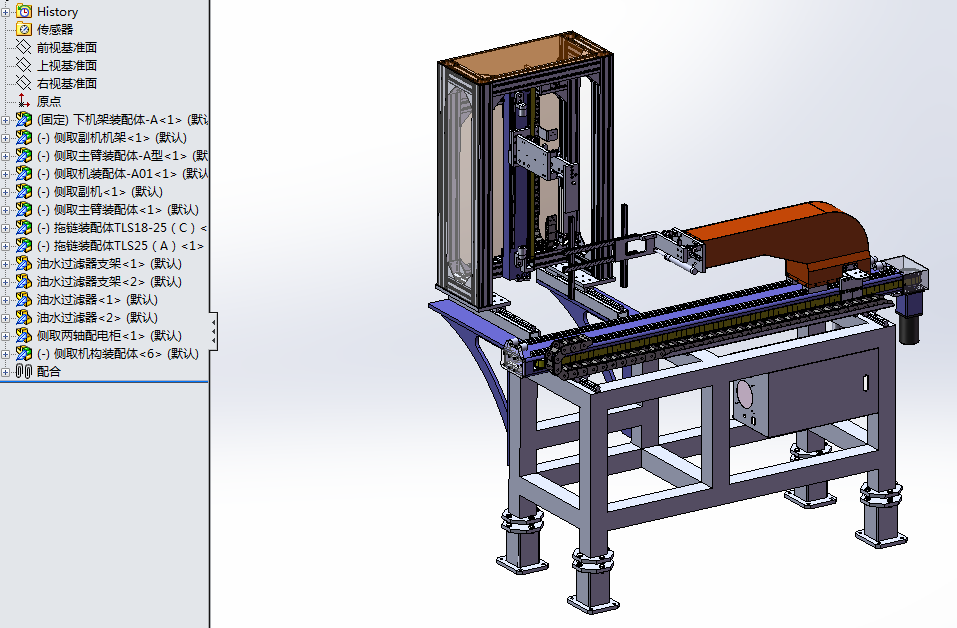

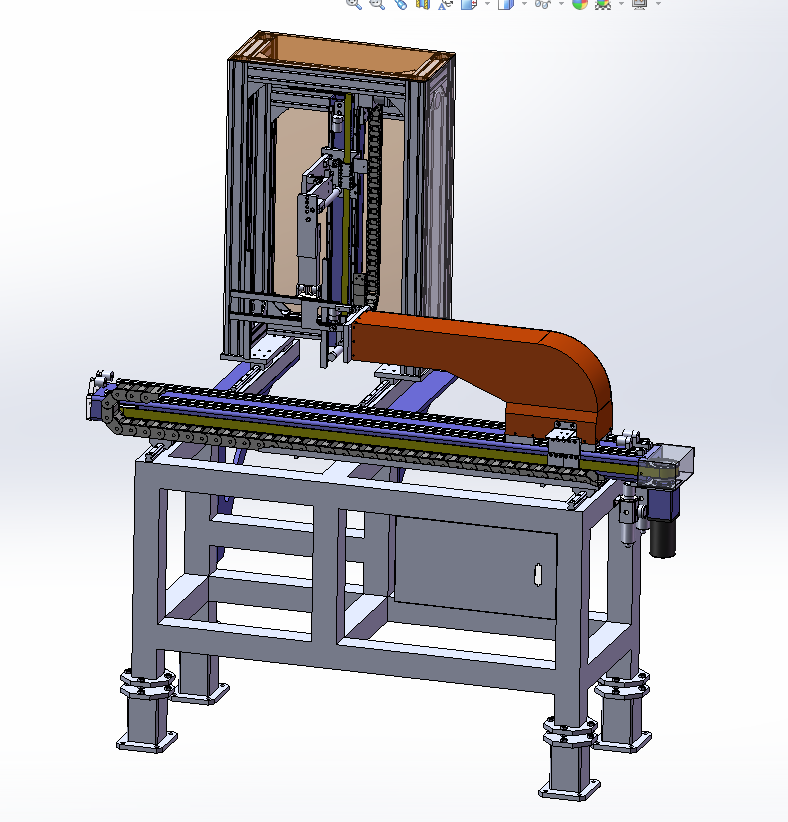

侧取机械手、进出料机器人，这台设备可以运用在一些包装行业！里面涵盖了好多传动机构，供下载者可以在设计中参考学习与借鉴。这是一款侧取机械手全套模型，采用solidworks制作，包含总装、主臂装配组件、侧臂装配组件、机架等所有组件，是一款比较巧妙的机构，模型为正式产品，可加工生产。

侧取机械手（进出料机器人）

首页>图纸库>机器人模型>其他机器人2023-10-08报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

0

65

图纸描述

侧取机械手、进出料机器人，这台设备可以运用在一些包装行业！里面涵盖了好多传动机构，供下载者可以在设计中参考学习与借鉴。这是一款侧取机械手全套模型，采用solidworks制作，包含总装、主臂装配组件、侧臂装配组件、机架等所有组件，是一款比较巧妙的机构，模型为正式产品，可加工生产。

下载需要20金币 推广可免费下载

立即下载 收藏

图纸信息

图纸ID ：661200

文件大小：52.52M

所需金币：20

图纸参数：可编辑，包含特征参数

图纸分类：机器人模型

图纸格式：sldprt、sldasm

软件版本：Solidworks

作者

CAD设计

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	ACA1210缓冲缸.SLDPRT	173.5K
2	GB_FASTENER_BOLT_STBAB A M12X80-N.sldprt	560.0K
3	M12螺母.SLDPRT	204.0K
4	M8螺母.SLDPRT	192.5K
5	N 轴电机.SLDPRT	279.0K
6	下机架底板（A型）.SLDPRT	191.0K
7	下机架装配体-A.SLDASM	489.5K
8	下机架（A型）.SLDPRT	574.5K
9	主臂 前封板.SLDPRT	266.0K
10	主臂 电机安装板.SLDPRT	271.5K
11	主臂1800（拱）.SLDPRT	515.0K
12	主臂同步带8M.SLDPRT	5.11M
13	主臂同步轮M8-Z=36.SLDPRT	1.85M
14	主臂移动板.SLDPRT	253.5K
15	从动同步轮M8-Z=36.SLDPRT	1.25M
16	从动同步轮支架-A.SLDPRT	349.0K
17	从动同步轮支架-B.SLDPRT	390.5K
18	侧取两轴配电柜.SLDPRT	497.0K
19	侧取主臂装配体-A型.SLDASM	2.83M
20	侧取机装配体-A01.SLDASM	746.5K
21	侧取机装配体-A02.SLDASM	1.42M
22	侧取机装配体-A03.SLDASM	671.0K
23	减速机.SLDPRT	324.0K
24	前封板内筋条.SLDPRT	200.0K
25	加强筋-A.SLDPRT	209.0K
26	压板.SLDPRT	292.0K
27	后端盖.SLDPRT	255.0K
28	吸盘固定铝型材 YZ-R1818.SLDPRT	258.0K
29	吸盘安装板.SLDPRT	263.0K
30	安装底座.SLDPRT	398.5K
31	安装底座装配体-A.SLDASM	429.5K
32	导轨(580)MSA25LE.SLDPRT	285.0K
33	导轨MSA15S（220）.SLDPRT	301.0K
34	导轨MSA20LS（1720）.SLDPRT	360.0K
35	导轨滑块MSA15S.SLDPRT	272.0K
36	导轨滑块MSA20LS.SLDPRT	266.5K
37	导轨滑块MSA25LE.SLDPRT	306.0K
38	拖链支架.SLDPRT	337.5K
39	挡块.SLDPRT	233.5K
40	气缸 YB-20-120.SLDPRT	284.0K
41	气缸轴 YB-20-120.SLDPRT	216.5K
42	油水过滤器.SLDPRT	2.76M
43	油水过滤器支架.SLDPRT	208.0K
44	滑动板.SLDPRT	379.0K
45	滑动臂-A型.SLDPRT	437.5K
46	滑动臂-（B）.SLDPRT	230.5K
47	滑动臂前端安装板.SLDPRT	283.5K
48	滑动臂前端气缸支架.SLDPRT	277.0K
49	滑动臂前端滑动板.SLDPRT	287.0K
50	滑动臂前端连接板.SLDPRT	342.5K
51	缓冲优力胶-A.SLDPRT	211.0K
52	缓冲缸支架.SLDPRT	245.5K
53	装配体-2.SLDASM	2.81M
54	轴承 6204-2RS.SLDPRT	13.83M
55	轴承中心轴.SLDPRT	303.0K
56	链槽 1100-85-A型SLDPRT.SLDPRT	254.5K
57	链槽 支架.SLDPRT	175.0K
58	驱动板.SLDPRT	404.5K
59	主臂（副机）.SLDPRT	350.5K
60	侧取M=8 Z=26 从动轮.SLDPRT	1.03M
61	侧取M=8 Z=26 同步轮.SLDPRT	970.5K
62	侧取主臂装配体.SLDASM	1.7M
63	侧取同步轮支架-A.SLDPRT	419.0K
64	侧取同步轮支架-BSLDPRT.SLDPRT	388.5K
65	侧取同步轮调紧块.SLDPRT	243.0K
66	减速机 VRSF-5C-S9C-400W.SLDPRT	349.0K
67	副机同步带8M.SLDPRT	1.51M
68	副机电机安装板.SLDPRT	305.0K
69	导轨MSA15S（640）.SLDPRT	308.5K
70	挡块.SLDPRT	233.5K
71	电机 MHMD 04-2GCV.SLDPRT	340.5K
72	缓冲优力胶-A.SLDPRT	211.0K
73	装配体-1.SLDASM	1.05M
74	轴承 61904-2RS.SLDPRT	877.0K
75	轴承中心轴-B.SLDPRT	254.0K
76	侧取副机机架.SLDASM	492.0K
77	副机副臂.SLDPRT	245.5K
78	右三角支架.SLDPRT	280.0K
79	导轨MSA20LS（580）.SLDPRT	317.0K
80	左三角支架.SLDPRT	278.0K
81	侧取机总装配.SLDASM	5.16M
82	ACA1210缓冲缸.SLDPRT	173.5K
83	M12螺母.SLDPRT	204.0K
84	M8螺母.SLDPRT	192.5K
85	Y 轴夹爪-固定块.sldprt	307.0K
86	Y轴夹爪-底块.SLDPRT	419.5K
87	Y轴夹爪的支架.SLDPRT	747.0K
88	Y轴夹爪的气筒.SLDPRT	713.5K
89	侧取压板.SLDPRT	247.0K
90	侧取夹爪装配体-A06.SLDASM	301.0K
91	侧取机构.SLDASM	334.0K
92	侧取机构装配体.SLDASM	607.5K
93	侧取驱动板.SLDPRT	1.15M
94	副机主臂（安装）.SLDPRT	284.0K
95	副机侧取夹爪SLDPRT.SLDPRT	828.0K
96	副机前端滑动板.SLDPRT	316.5K
97	副机夹爪连接板.SLDPRT	227.5K
98	副机滑动板.SLDPRT	412.0K
99	加强筋-B.SLDPRT	219.5K
100	加强筋-C.SLDPRT	209.5K
101	导轨MSA15S（220）.SLDPRT	302.0K
102	导轨滑块MSA15S.SLDPRT	271.5K
103	拖链头-B支架（TLS18-25）.SLDPRT	207.5K
104	气缸 YB-20-120.SLDPRT	284.0K
105	气缸轴 YB-20-120.SLDPRT	216.5K
106	滑轴.SLDPRT	236.5K
107	缓冲缸支架.SLDPRT	247.0K
108	YZ-6060角码.SLDPRT	257.5K
109	侧取副机.SLDASM	948.0K
110	副机横梁YZ-6060（180）SLDPRT.SLDPRT	390.0K
111	副机横梁YZ-6060（510）SLDPRT.SLDPRT	394.5K
112	副机移动滑动板.SLDPRT	266.0K
113	副机立柱YZ-6060（950）SLDPRT.SLDPRT	375.5K
114	副机箱上封板.SLDPRT	162.5K
115	副机箱侧封板.SLDPRT	150.0K
116	副机箱后封板.SLDPRT	154.5K
117	导轨滑块MSA20LS.SLDPRT	266.5K
118	角鋁 6060-6.SLDPRT	235.5K
119	拖链单节装配体TLS18-25.SLDASM	215.0K
120	拖链单节装配体TLS25-1SLDASM.SLDASM	218.5K
121	拖链单节装配体TLS25.SLDASM	226.5K
122	拖链头-A-1.SLDPRT	289.5K
123	拖链头-A-2.SLDPRT	279.5K
124	拖链头-A.SLDPRT	311.5K
125	拖链头-A（TLS18-25）.SLDPRT	418.5K
126	拖链头-B-1.SLDPRT	365.5K
127	拖链头-B.SLDPRT	381.0K
128	拖链头-B（TLS18-25）.SLDPRT	426.5K
129	拖链装配体TLS18-25（C）.SLDASM	401.5K
130	拖链装配体TLS25（A）.SLDASM	411.5K
131	拖链装配体TLS25（B）.SLDASM	375.0K
132	拖链零件-A.SLDPRT	354.0K
133	拖链零件-A（TLS18-25）.SLDPRT	431.0K
134	拖链零件-B-1.SLDPRT	258.0K
135	拖链零件-B.SLDPRT	428.0K
136	拖链零件-B（TLS18-25）.SLDPRT	308.5K
