带溢流阀的外啮合齿轮泵图纸下载,该图纸类型属于零部件模型、其他零部件模型图纸,图纸大小10.93M,图纸格式为sldprt、IGES、sldasm,图纸软件为Solidworks,可供设计参考。

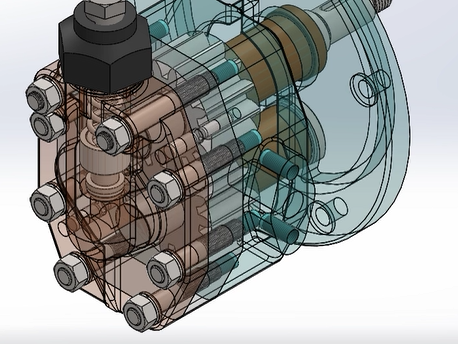

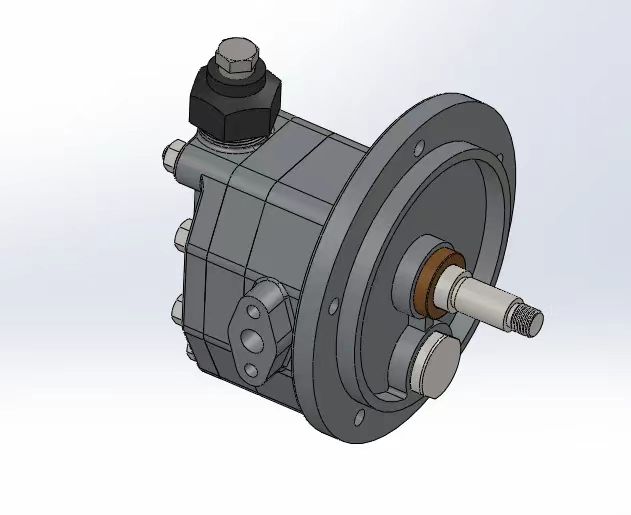

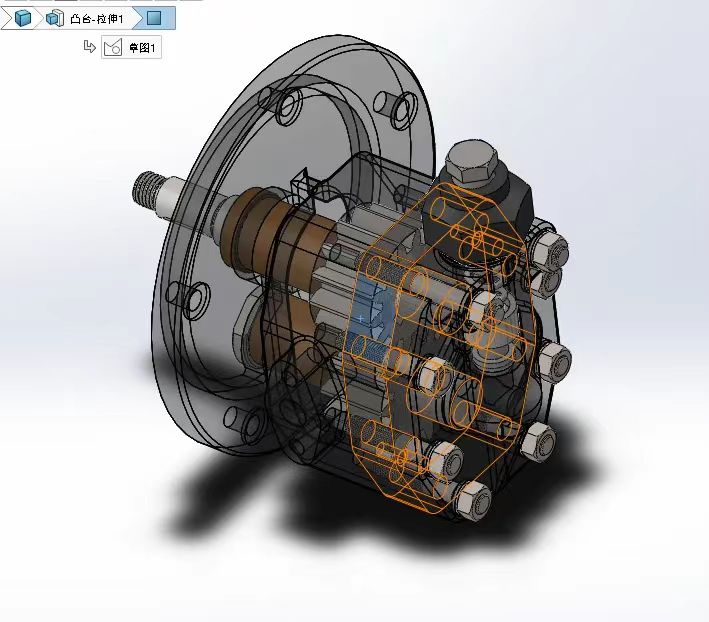

带溢流阀的外啮合齿轮泵
图纸描述
带溢流阀的外啮合齿轮泵图纸下载,该图纸类型属于零部件模型、其他零部件模型图纸,图纸大小10.93M,图纸格式为sldprt、IGES、sldasm,图纸软件为Solidworks,可供设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
乌鱼子
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1-KCB-001 泵体-1-HT200.SLDPRT | 587.95K |
| 2 | 10-KCB-010 盖螺母-1-HT150.SLDPRT | 124.43K |
| 3 | 11-KCB-011 调节杆-1-35.SLDPRT | 649.0K |
| 4 | 12-KCB-012 罩子-1-20.SLDPRT | 353.46K |
| 5 | 13-6X9X22-GBT-1099 半圆键6X9X22-1-Q235A.SLDPRT | 82.66K |
| 6 | 14-KCB-013 主动齿轮-1-45.SLDPRT | 231.34K |
| 7 | 15-D25-GB894-1 挡圈-1-65Mn.SLDPRT | 118.74K |
| 8 | 16-KCB-014 衬套2-1-ZCuSn10Zn2.SLDPRT | 100.2K |
| 9 | 17-KCB-015 主动轴-1-45.SLDPRT | 258.45K |
| 10 | 18-M10X45-GBT899 螺柱-6-35.SLDPRT | 277.03K |
| 11 | 19-KCB-016 螺塞-1-Q235A.SLDPRT | 645.38K |
| 12 | 2-KCB-002 衬套1-1-ZCuSn10Zn2.SLDPRT | 101.36K |
| 13 | 20-M10X65-GBT899 螺柱-2-35.SLDPRT | 252.03K |
| 14 | 21-M10-6170 螺母-8-35.SLDPRT | 176.66K |
| 15 | 22-D10-GBT93 垫圈10-8-65Mn.SLDPRT | 102.6K |
| 16 | 23-D8X18-GBT119.1 圆柱销-2-45.SLDPRT | 109.67K |
| 17 | 24-D6X20-GBT119.1 圆柱销-2-45.SLDPRT | 112.67K |
| 18 | 3-KCB-003 从动齿轮-1-45.SLDPRT | 220.7K |
| 19 | 4-KCB-004 中泵体-1-HT200.SLDPRT | 142.84K |
| 20 | 5-KCB-005 轴-1-45.SLDPRT | 75.41K |
| 21 | 6-KCB-006 泵盖-1-HT200.SLDPRT | 814.15K |
| 22 | 7-KCB-007 阀门-1-45.SLDPRT | 92.6K |
| 23 | 8-KCB-008 压缩弹簧-1-65Mn.SLDPRT | 657.16K |
| 24 | 9-KCB-009 压板-1-35.SLDPRT | 87.74K |
| 25 |  带溢流阀的外啮合齿轮泵.IGS | 12.13M |
| 26 |  带溢流阀的外啮合齿轮泵.SLDASM | 2.67M |
| 27 |  带溢流阀的外啮合齿轮泵.mp4 | 762.83K |
