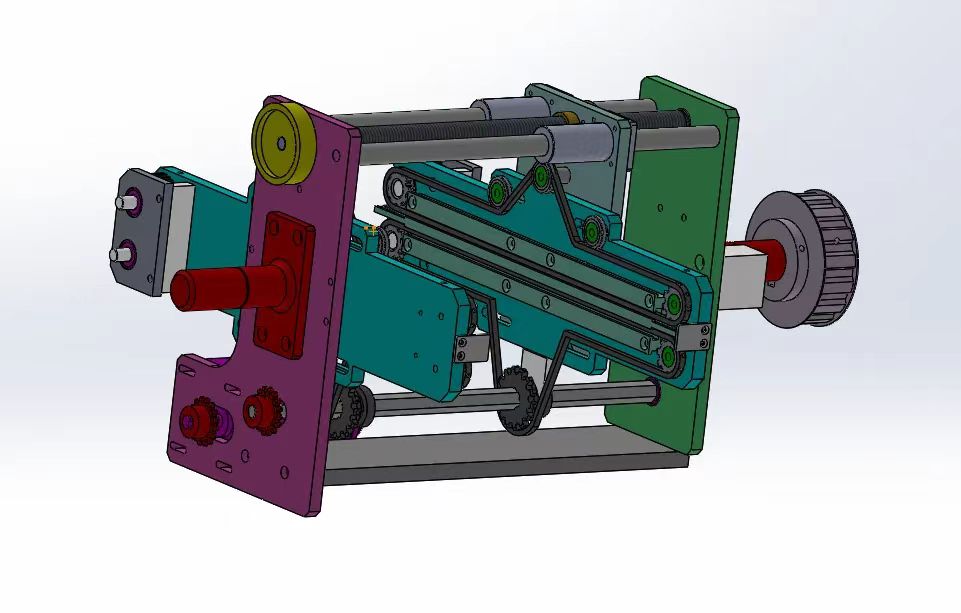

PCB板180度翻转机构
图纸描述
PCB板180度翻转机构图纸下载,该图纸类型属于机械设备、其他机械设备图纸,图纸大小10.07M,图纸格式为sldprt、sldasm、STEP,图纸软件为Solidworks,可供设计参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_201001
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10轴固定套.SLDPRT | 194.0K |
| 2 | 15W 1;25A.SLDPRT | 115.0K |
| 3 | 2分16齿链轮.SLDPRT | 696.0K |
| 4 | 2分链条.SLDPRT | 408.0K |
| 5 | 696ZZ.SLDPRT | 97.5K |
| 6 | 86步进马达.SLDPRT | 209.0K |
| 7 | 86马达安装板.SLDPRT | 164.0K |
| 8 |  86马达安装板组件.SLDASM | 119.5K |
| 9 | ACA-1412-1油压缓冲器.SLDPRT | 236.0K |
| 10 | B7006SU轴承.SLDPRT | 165.0K |
| 11 | F6800.SLDPRT | 264.0K |
| 12 | FB-WYD-030.SLDPRT | 288.5K |
| 13 | FB-WYD-033.SLDPRT | 279.5K |
| 14 | FB-WYD-038.SLDPRT | 478.0K |
| 15 | LMK16LUU.SLDPRT | 305.0K |
| 16 | PCB.SLDPRT | 159.5K |
| 17 | 三角支撑板.SLDPRT | 209.5K |
| 18 | 主链子.SLDPRT | 344.5K |
| 19 | 同步带.SLDPRT | 172.0K |
| 20 | 惰轮组件_A.SLDASM | 176.5K |
| 21 | 插件传动链轮.SLDPRT | 429.0K |
| 22 | 插件线皮带轮.SLDPRT | 154.0K |
| 23 | 插件线皮带轮垫圈1.SLDPRT | 179.5K |
| 24 | 摇手柄A.SLDPRT | 121.0K |
| 25 | 旋转座.SLDPRT | 303.5K |
| 26 | 旋转轴固定圈.SLDPRT | 152.0K |
| 27 | 缓冲器固定条.SLDPRT | 241.0K |
| 28 | 缓冲组件.SLDASM | 173.5K |
| 29 | 翻转同步轮.SLDPRT | 365.5K |
| 30 | 翻转定位块.SLDPRT | 165.5K |
| 31 | 翻转导向轴.SLDPRT | 158.0K |
| 32 | 翻转机构1.SLDASM | 2.0M |
| 33 | 翻转机构上固定板.SLDPRT | 212.5K |
| 34 | 翻转机构丝杆.SLDPRT | 127.5K |
| 35 | 翻转机构前固定板.SLDPRT | 548.5K |
| 36 | 翻转机构后固定板.SLDPRT | 370.0K |
| 37 | 翻转机构固定板.SLDPRT | 279.0K |
| 38 | 翻转机构总图.SLDASM | 1.89M |
| 39 |  翻转机构总图.STEP | 7.63M |
| 40 | 翻转机构支撑板.SLDPRT | 319.5K |
| 41 | 翻转机构支撑组合.SLDASM | 215.5K |
| 42 | 翻转机构活动板.SLDPRT | 525.5K |
| 43 | 翻转机构马达固定板.SLDPRT | 210.5K |
| 44 | 翻转机构马达组件.SLDASM | 163.0K |
| 45 | 翻转轨道定位板.SLDPRT | 658.0K |
| 46 | 翻转轴1.SLDPRT | 332.5K |
| 47 | 翻转轴2.SLDPRT | 337.0K |
| 48 | 翻转链条轨道.SLDPRT | 329.0K |
| 49 | 翻转马达同步轮.SLDPRT | 192.5K |
| 50 | 调宽螺母.SLDPRT | 450.0K |
| 51 | 调宽轴(翻转）.SLDPRT | 155.0K |
| 52 | 链子.SLDPRT | 220.0K |
| 53 | 链轮滑动板.SLDPRT | 147.0K |
| 54 | 限位片.SLDPRT | 155.0K |
| 55 | 齿轮固定板.SLDPRT | 155.5K |
| 56 | 齿轮板垫块.SLDPRT | 146.5K |
| 57 | 齿轮轴承导杆.SLDPRT | 122.5K |
