四缸径向发动机三维图
图纸描述

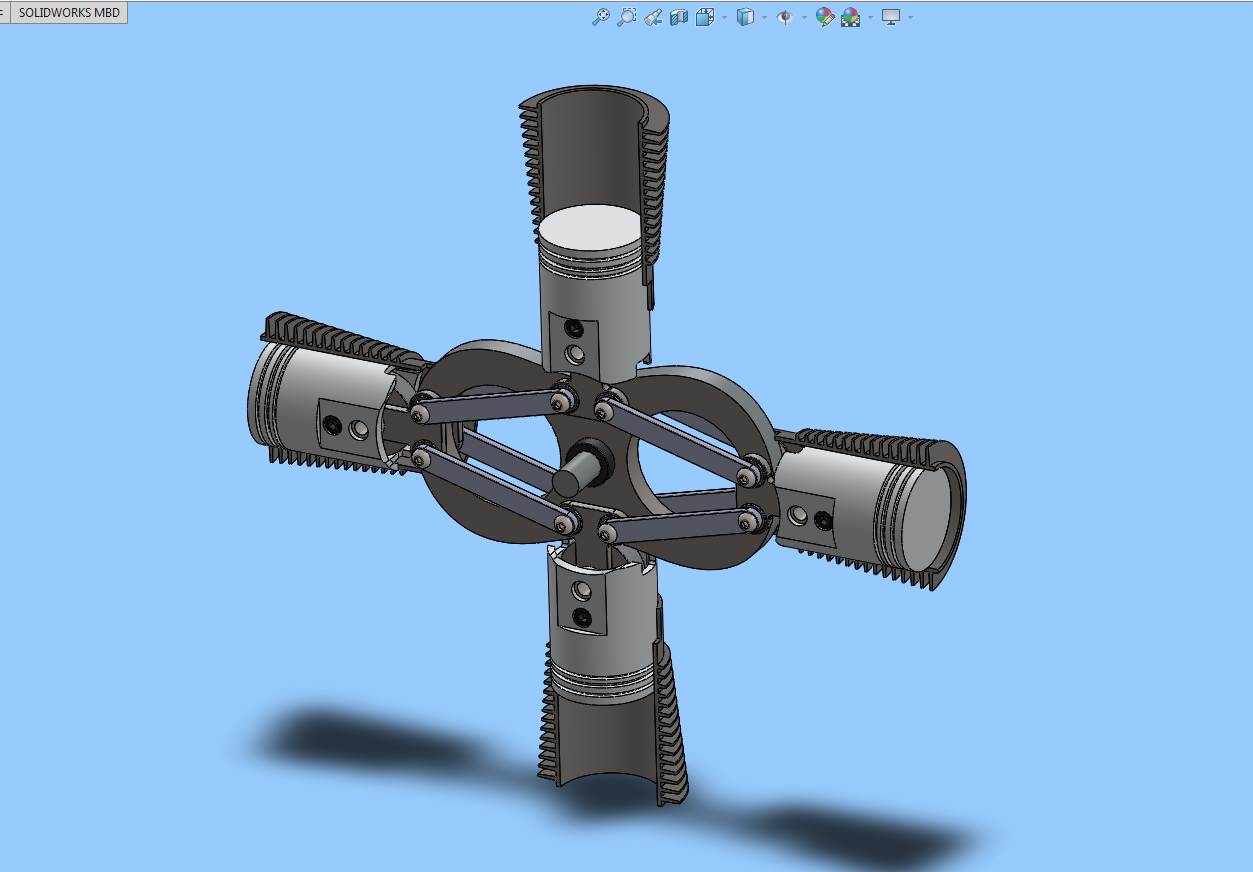

本图纸是四缸径向发动机的三维模型设计，本模型solidworks2016建模，有参数，可编辑。这款发动机四缸设计，四缸分别在四个方向，通过类凸轮机构驱动，内有运动仿真。图纸中含igs格式，可用多种三维软件打开，欢迎下载参考。
下载需要3金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小图CAD
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  IGES_Radial_Engine.IGS | 2.94M |
| 2 |  Radial_Engine_(allen_M8).SLDPRT | 95.84K |
| 3 | Radial_Engine_(allen_M8-6).SLDPRT | 200.21K |
| 4 |  Radial_Engine_(assembled_cam_shaft).SLDASM | 67.35K |
| 5 | Radial_Engine_(assembled_piston).SLDASM | 374.87K |
| 6 | Radial_Engine_(assembly).SLDASM | 2.37M |
| 7 | Radial_Engine_(cam).SLDPRT | 76.17K |
| 8 | Radial_Engine_(cylinder_block).SLDPRT | 170.07K |
| 9 | Radial_Engine_(fixed1).SLDPRT | 103.18K |
| 10 | Radial_Engine_(keyway).SLDPRT | 71.78K |
| 11 | Radial_Engine_(lever).SLDPRT | 80.32K |
| 12 | Radial_Engine_(levers_connection).SLDPRT | 188.23K |
| 13 | Radial_Engine_(piston).SLDPRT | 313.5K |
| 14 | Radial_Engine_(piston_pin).SLDPRT | 142.83K |
| 15 | Radial_Engine_(roll).SLDPRT | 156.66K |
| 16 | Radial_Engine_(shaft).SLDPRT | 115.49K |
