卷筒输送皮带线
图纸描述

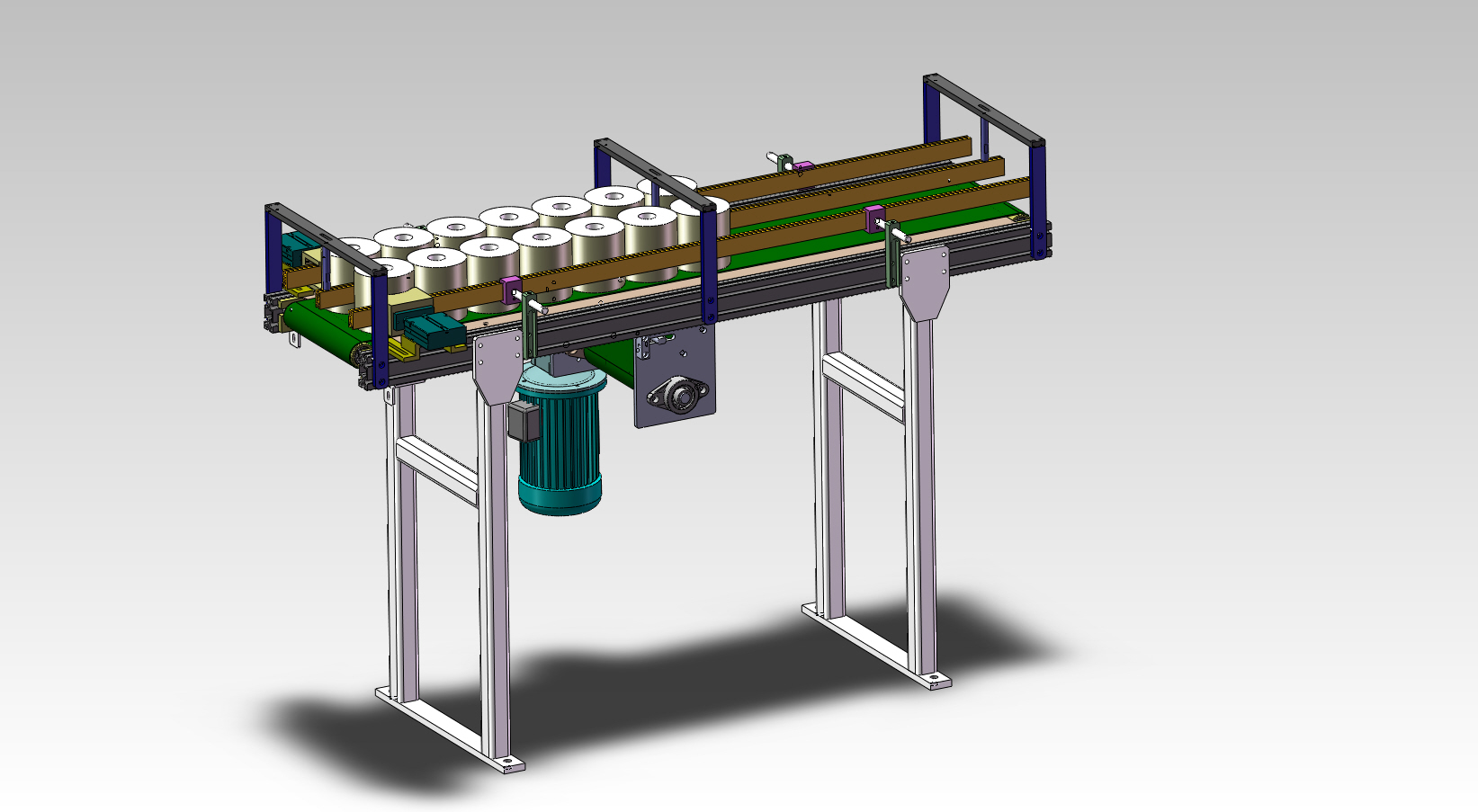

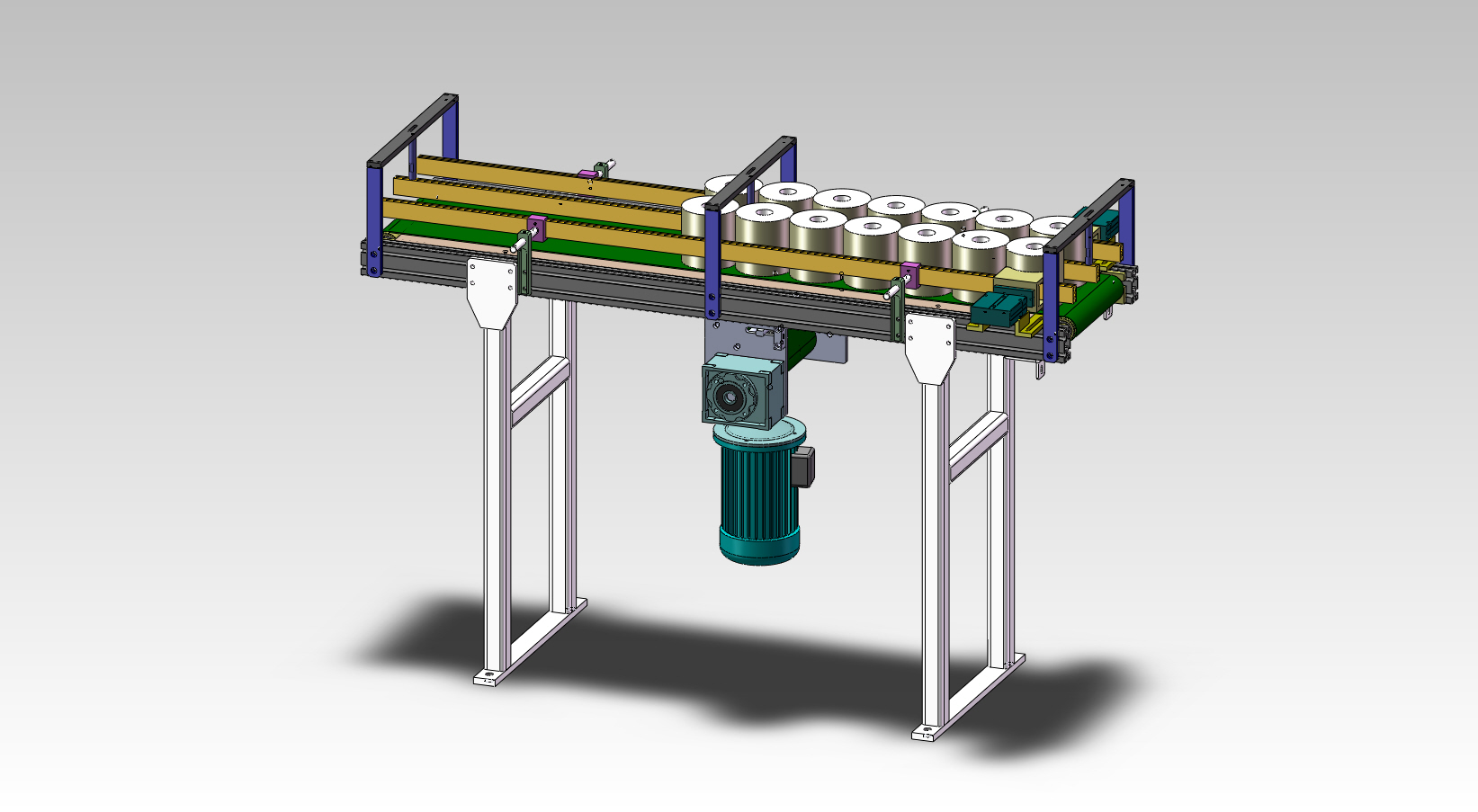

卷筒输送皮带线图纸下载，该图纸类型属于机械设备、输送/提升设备图纸，图纸大小5.72M，共计37个文件，包含3D图纸，图纸主格式为sldprt、sldasm，使用Solidworks软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。一种用于物料输送的设备，主要由输送带、支撑架和定位装置等组成。将卷筒等圆柱形物料输送到目的地，具有输送效率高、适应性强、可连续作业。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
小欢喜
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  6002深沟球轴承.SLDPRT | 323.0K |
| 2 | 6004深沟球轴承.SLDPRT | 310.0K |
| 3 |  RC800-12-00(理料皮带）.SLDASM | 1.95M |
| 4 | RC800-12-01P(主横梁).SLDPRT | 258.5K |
| 5 | RC800-12-02P(脚架).SLDPRT | 361.0K |
| 6 | RC800-12-03P(辊轴右安装板).SLDPRT | 198.5K |
| 7 | RC800-12-04P(辊轴左安装板).SLDPRT | 191.5K |
| 8 | RC800-12-05P(两端从动轴心).SLDPRT | 218.0K |
| 9 | RC800-12-06P(两端从动滚筒).SLDPRT | 180.5K |
| 10 | RC800-12-07P(加固拉杆).SLDPRT | 224.0K |
| 11 | RC800-12-08P(左传动板).SLDPRT | 369.0K |
| 12 | RC800-12-09P(右传动板).SLDPRT | 339.0K |
| 13 | RC800-12-10P(主动轴).SLDPRT | 202.5K |
| 14 | RC800-12-11P(轴承座板).SLDPRT | 240.0K |
| 15 | RC800-12-12P(被动辊).SLDPRT | 133.5K |
| 16 | RC800-12-13P(被动辊轴心).SLDPRT | 184.0K |
| 17 | RC800-12-14P(张紧辊筒).SLDPRT | 147.0K |
| 18 | RC800-12-15P(张紧辊筒轴心).SLDPRT | 174.5K |
| 19 | RC800-12-16P(传动板撑杆).SLDPRT | 184.0K |
| 20 | RC800-12-17P(张紧调节块).SLDPRT | 170.0K |
| 21 | RC800-12-18P(卡料气缸座).SLDPRT | 242.0K |
| 22 | RC800-12-19P(卡料块).SLDPRT | 199.5K |
| 23 | RC800-12-20P(中间限位支架).SLDPRT | 217.5K |
| 24 | RC800-12-21P(中间支架连条).SLDPRT | 174.5K |
| 25 | RC800-12-22P(限位板座).SLDPRT | 219.0K |
| 26 | RC800-12-23P(连接杆).SLDPRT | 168.0K |
| 27 | RC800-12-24P(限位铝条导块).SLDPRT | 218.5K |
| 28 | RC800-12-25P(中间限位条连杆).SLDPRT | 216.5K |
| 29 | RC800-12-26P(限位铝条).SLDPRT | 132.0K |
| 30 | RC800-12-27P(连接件).SLDPRT | 188.5K |
| 31 | RC800-12-28P(输送带托板).SLDPRT | 173.5K |
| 32 | RV40蜗轮减速机.SLDPRT | 608.5K |
| 33 | TN25x20双轴气缸.SLDPRT | 279.5K |
| 34 | UCFL204带座轴承.SLDPRT | 585.0K |
| 35 | 三相异步电机71B5.SLDPRT | 862.0K |
| 36 | 卷纸.SLDPRT | 133.5K |
| 37 | 输送皮带230x2x2910.SLDPRT | 226.0K |
