磨床钻头结构
图纸描述

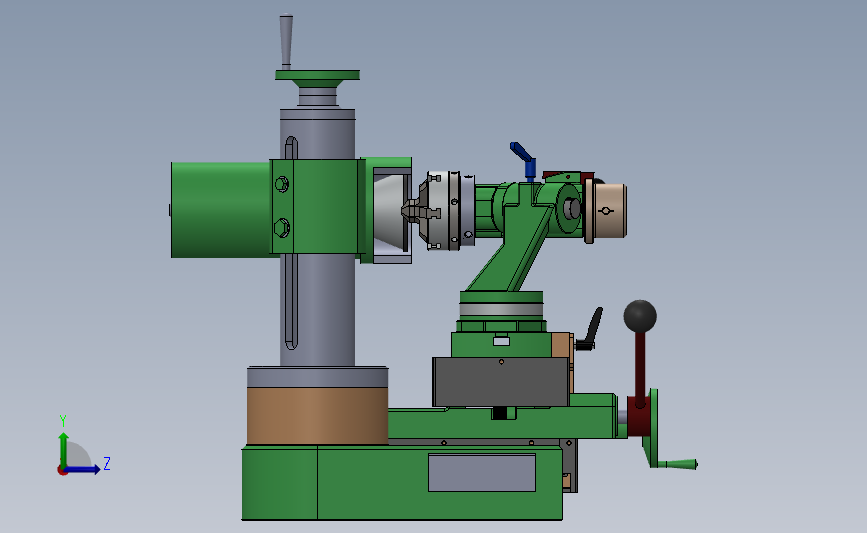

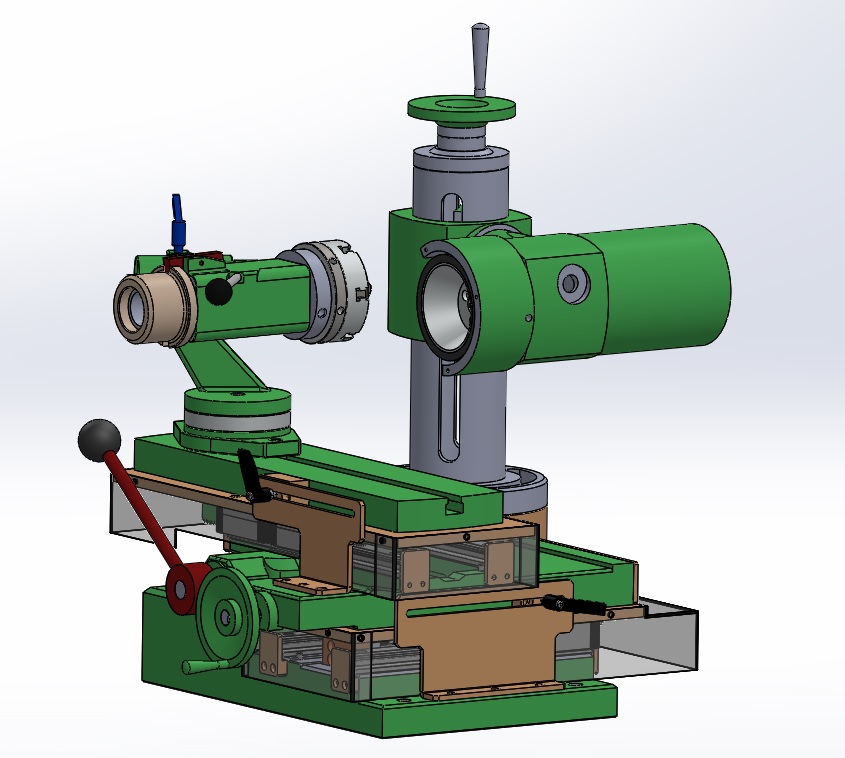

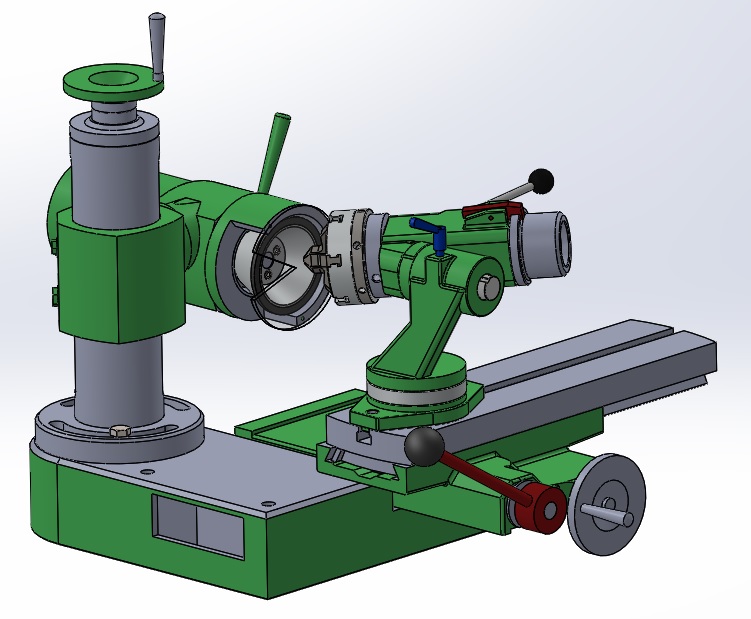

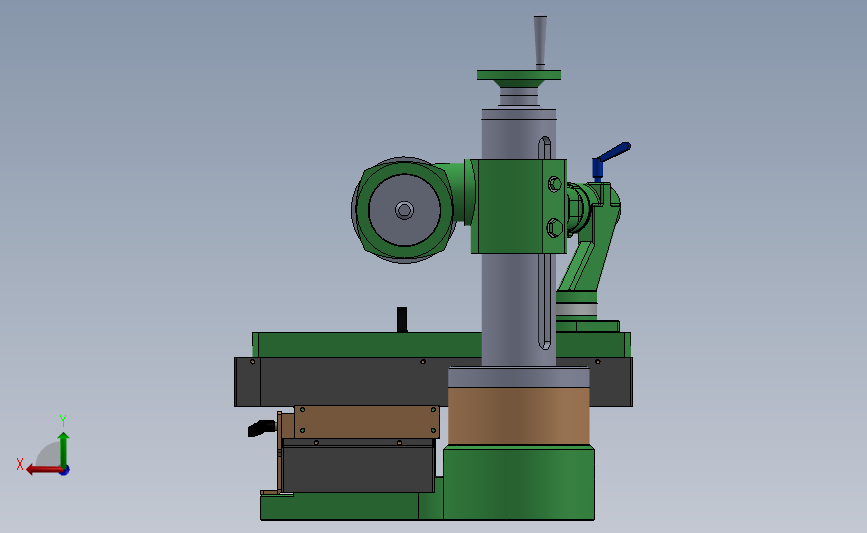

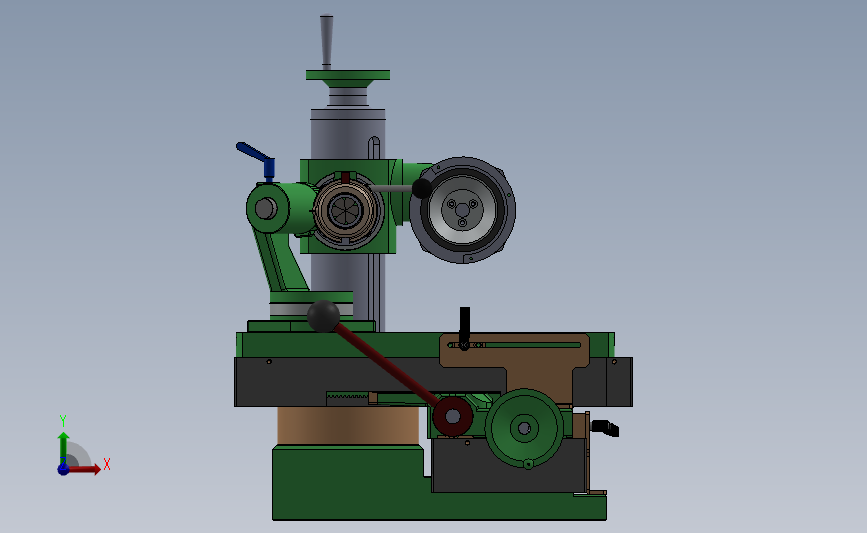

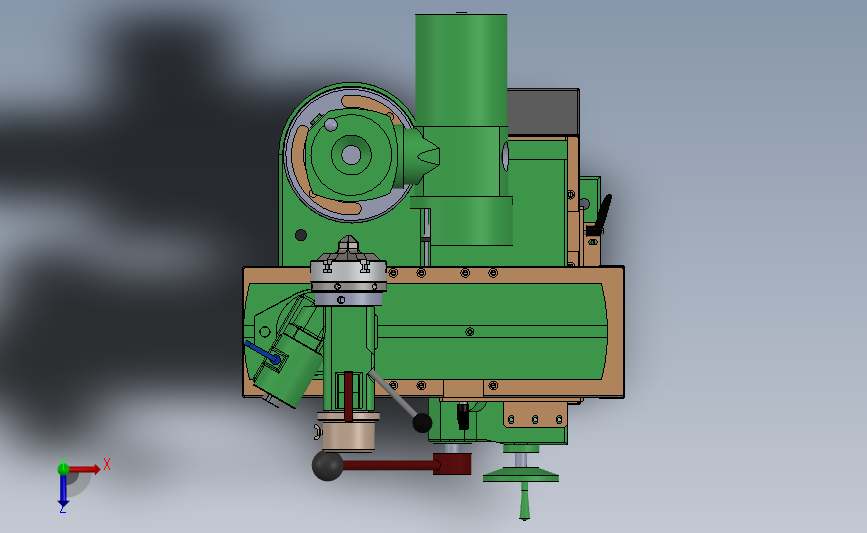

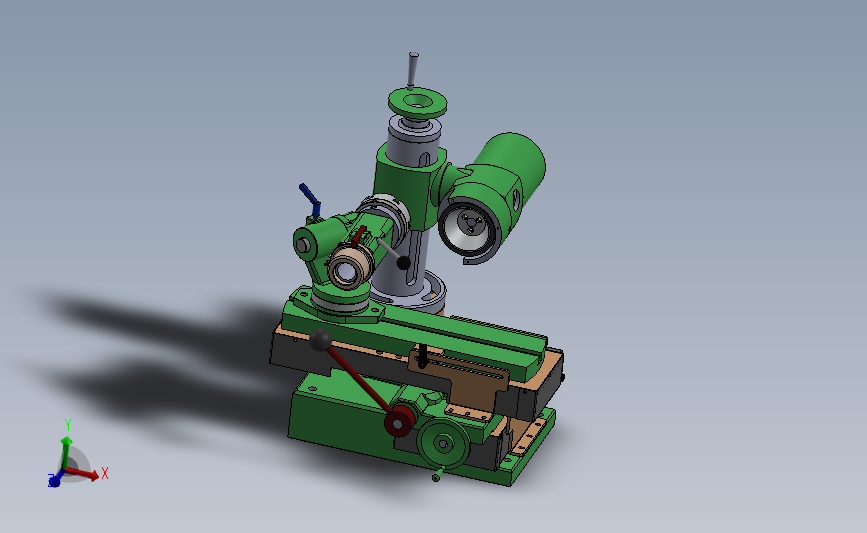

磨床钻头结构图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小21.94M，共计95个文件，包含3D图纸，图纸主格式为sldasm,sldprt,step，使用SOLIDWORKS 2019软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要58金币
立即下载 收藏
图纸信息
作者
WX_202869
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  MayL-189.dft | 45.72K |
| 2 | MayL-189Base_Mod.dft | 77.72K |
| 3 |  Assem2.SLDASM | 1.18M |
| 4 |  base1.SLDPRT | 1.35M |
| 5 | base2.SLDPRT | 542.11K |
| 6 | base3.SLDPRT | 532.77K |
| 7 | bullrack.SLDASM | 108.39K |
| 8 | bánhrăng.SLDPRT | 274.15K |
| 9 | cacheshaft1.SLDPRT | 570.14K |
| 10 | cacheshaft2.SLDPRT | 269.89K |
| 11 | chuck.SLDPRT | 301.79K |
| 12 | chuckclam.SLDPRT | 66.26K |
| 13 | collummouter.SLDPRT | 119.28K |
| 14 | covertoolcuting.SLDPRT | 99.25K |
| 15 | flangerotorary.SLDPRT | 209.31K |
| 16 | gearshaft1.SLDPRT | 40.67K |
| 17 | grindertool.SLDPRT | 99.33K |
| 18 | handle.SLDPRT | 73.50K |
| 19 | lock.SLDPRT | 163.79K |
| 20 | micacover.SLDPRT | 46.83K |
| 21 | motuer.SLDPRT | 157.36K |
| 22 | motuerbase.SLDPRT | 114.32K |
| 23 | pinlock.SLDPRT | 51.30K |
| 24 | rack.SLDPRT | 124.40K |
| 25 | scew.SLDPRT | 76.90K |
| 26 | shaft1.SLDPRT | 193.03K |
| 27 | shaftgear.SLDASM | 88.34K |
| 28 | thenbase1.SLDPRT | 46.75K |
| 29 | thenbase2.SLDPRT | 40.60K |
| 30 | v1motor.SLDPRT | 60.18K |
| 31 |  yg-200f.STEP | 5.61M |
| 32 | Assem1.SLDASM | 2.51M |
| 33 | BALLBSZL8.SLDPRT | 109.06K |
| 34 | banhrăngmisumi.SLDPRT | 668.88K |
| 35 | bas4.SLDPRT | 245.31K |
| 36 | base1cus.SLDPRT | 1.43M |
| 37 | base2cus.SLDPRT | 825.66K |
| 38 | base3c.SLDPRT | 957.34K |
| 39 | base5.SLDPRT | 254.00K |
| 40 | basecollumm.SLDPRT | 115.49K |
| 41 | bạclótTMDB-1520.SLDPRT | 48.95K |
| 42 | bạclótTMDB-1820.SLDPRT | 50.61K |
| 43 | bạclótTMDB-4250.SLDPRT | 52.57K |
| 44 | cacheshaft1cus.SLDPRT | 605.28K |
| 45 | chebase2.SLDPRT | 68.86K |
| 46 | coverbase2.2.SLDPRT | 177.03K |
| 47 | coverbase2.SLDPRT | 345.05K |
| 48 | covernho.SLDPRT | 198.26K |
| 49 | covernho2.SLDPRT | 151.47K |
| 50 | gearshaftcus.SLDPRT | 33.97K |
| 51 | GKFAGG5_P6_00_L10_B5_0_E0_5_A30.sldprt | 40.33K |
| 52 | handcrank.SLDPRT | 76.22K |
| 53 | KFAGG5_P6_00_L10_B10_0_E0_5_A30.sldprt | 46.00K |
| 54 | KFAGG6_P7_00_L10_B11_0_E0_5_A60.sldprt | 40.20K |
| 55 | lockbase1.1.SLDPRT | 79.77K |
| 56 | lockbase1.2.SLDPRT | 67.55K |
| 57 | lockbase1.2replace.SLDPRT | 116.04K |
| 58 | lockbase1.3.SLDPRT | 74.44K |
| 59 | lockbase2.1.SLDPRT | 70.57K |
| 60 | lockbase2.2.SLDPRT | 75.73K |
| 61 | lockbase2.2replace.SLDPRT | 123.27K |
| 62 | lockbase2.3.SLDPRT | 75.04K |
| 63 | lockcus.SLDPRT | 185.93K |
| 64 | lockcus1.1.SLDPRT | 125.41K |
| 65 | Part2-Copy.SLDPRT | 76.16K |
| 66 | Part2.SLDPRT | 55.99K |
| 67 | plungerBSZL8.SLDPRT | 120.96K |
| 68 | rackbase.SLDPRT | 53.88K |
| 69 | SCREWSTOP.SLDPRT | 288.69K |
| 70 | SFKKS_D3_00_L10_0.sldprt | 29.66K |
| 71 | SFKKS_D3_00_L8_0.sldprt | 69.69K |
| 72 | shaftcus.SLDPRT | 181.35K |
| 73 | thanhrăngmisumi.SLDPRT | 334.38K |
| 74 | ~$lock base1 .1.SLDPRT | 9B |
| 75 | ~$lock base1 .2.SLDPRT | 9B |
| 76 | ~$lock base2 .1.SLDPRT | 9B |
| 77 | ~$lock base2 .2.SLDPRT | 9B |
| 78 | BLPSQAH3_L6_0.sldprt | 33.51K |
| 79 | CLMD6_25_B.sldasm | 22.73K |
| 80 | CLMD6_25_B_3.sldprt | 40.99K |
| 81 | CLMD6_25_B_5.sldprt | 39.74K |
| 82 | C_SX2RL33_270.sldasm | 26.00K |
| 83 | C_SX2RL33_270_3.sldprt | 212.46K |
| 84 | C_SX2RL33_270_5.sldprt | 213.19K |
| 85 | C_SX2RL33_270_7.sldprt | 124.93K |
| 86 | C_SX2RL33_290.sldasm | 26.00K |
| 87 | C_SX2RL33_290_3.sldprt | 212.37K |
| 88 | C_SX2RL33_290_5.sldprt | 213.64K |
| 89 | C_SX2RL33_290_7.sldprt | 65.41K |
| 90 | GEABB1_5_32_15_B_18.sldasm | 27.00K |
| 91 | GEABB1_5_32_15_B_18_3.sldprt | 47.00K |
| 92 | GEABB1_5_32_15_B_18_5.sldprt | 625.50K |
| 93 | MTXRW20-250-F2-V15-S55-Q15-C20-KC0.SLDPRT | 93.85K |
| 94 | Part2.SLDPRT | 9B |
| 95 | RGEAL1_5N_246.sldprt | 386.23K |
