具体操作方法： 1. 底板放置：将孔定位装置松开，底板通过孔放置在平台上。 2. 法兰板放置：将法兰依次装入，中间加隔套。 3. 弯板放置：安装法兰后，将弯板吊装上。插上插板，将孔定位装置压紧。 4. 测量整体主要尺寸，保证在图纸工艺公差范围内，点固。 5. 松开各定位压紧装置，吊卸工件，如此循环。

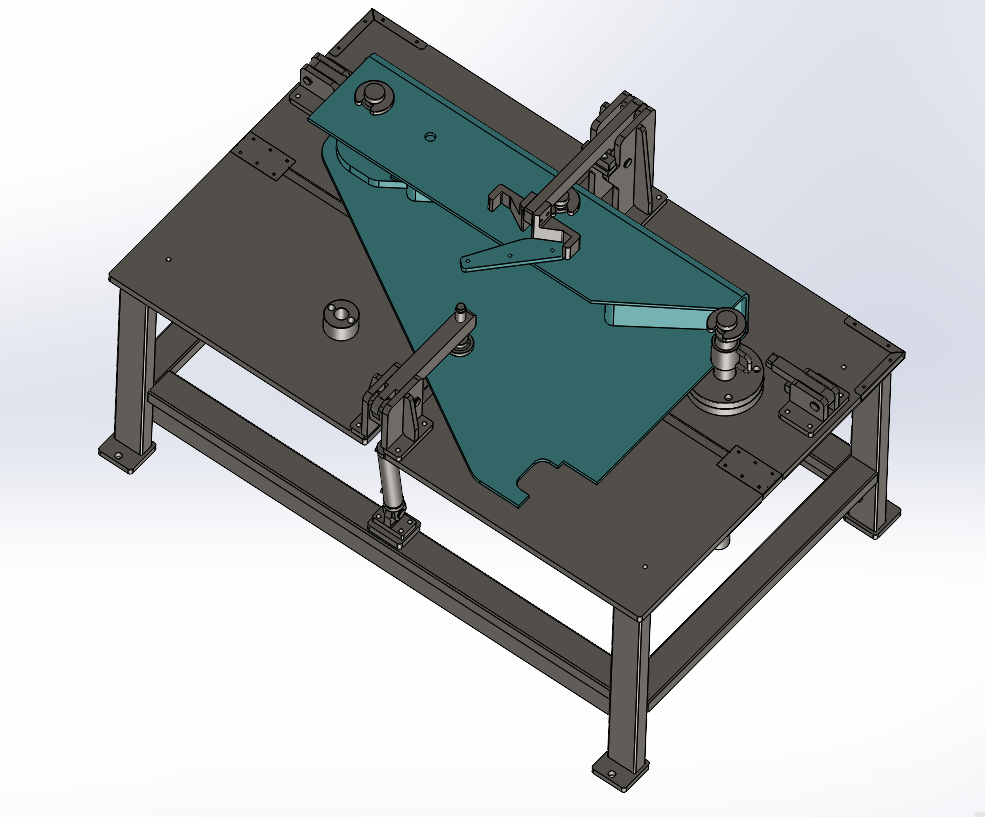

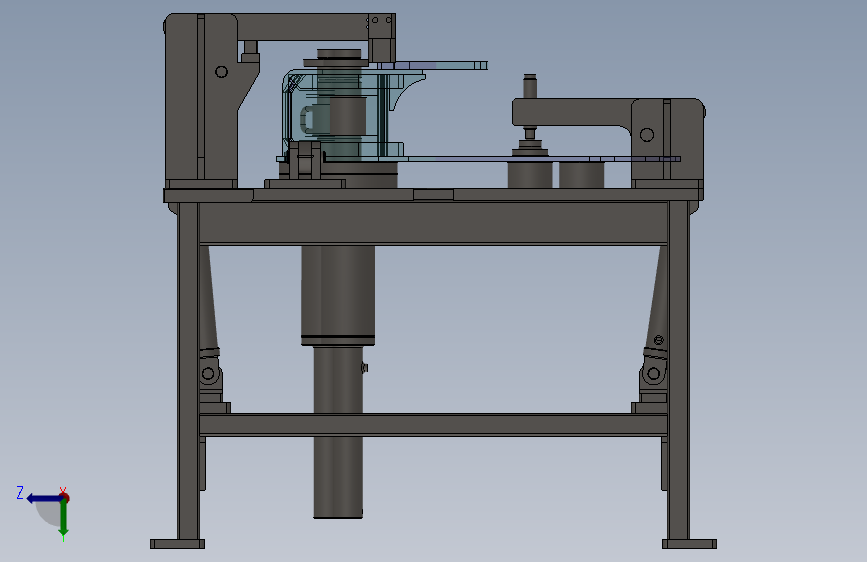

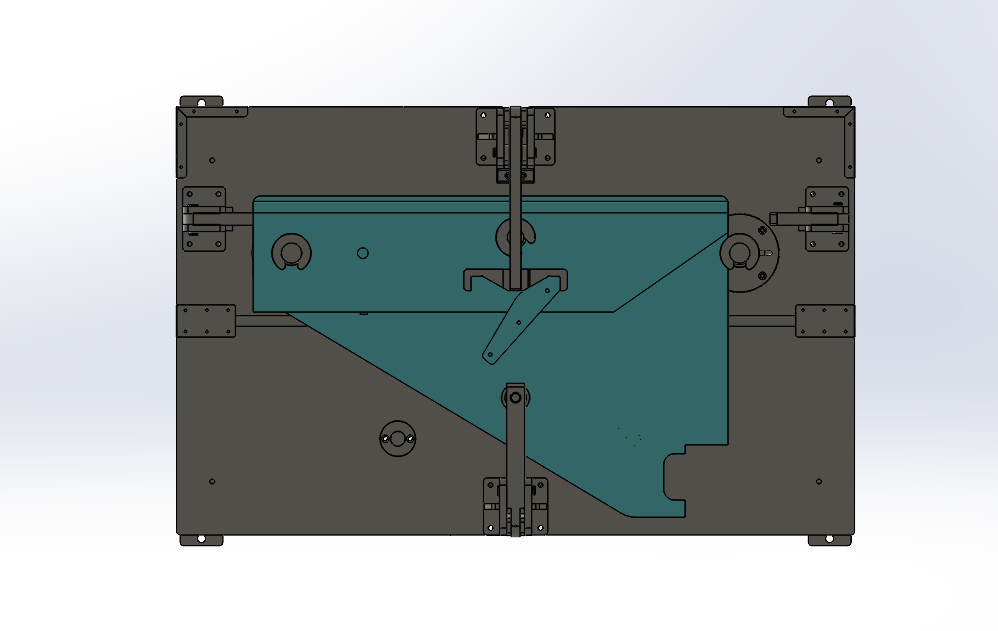

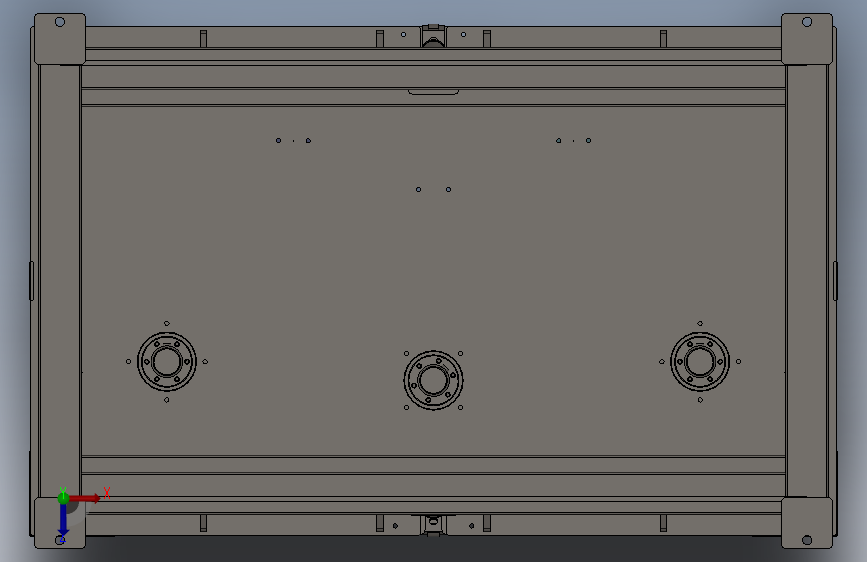

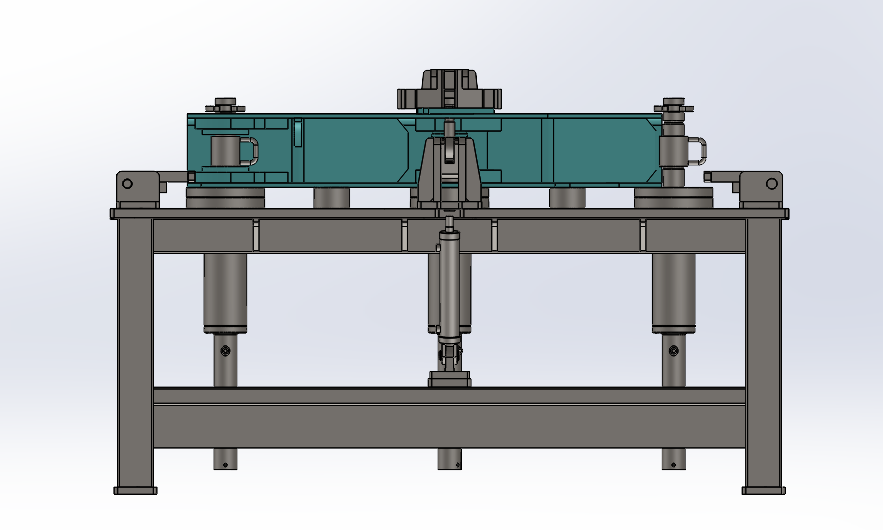

装载机前车架左右立柱组对工装
首页>图纸库>机械设备>非标设备2023-07-14报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
104
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述

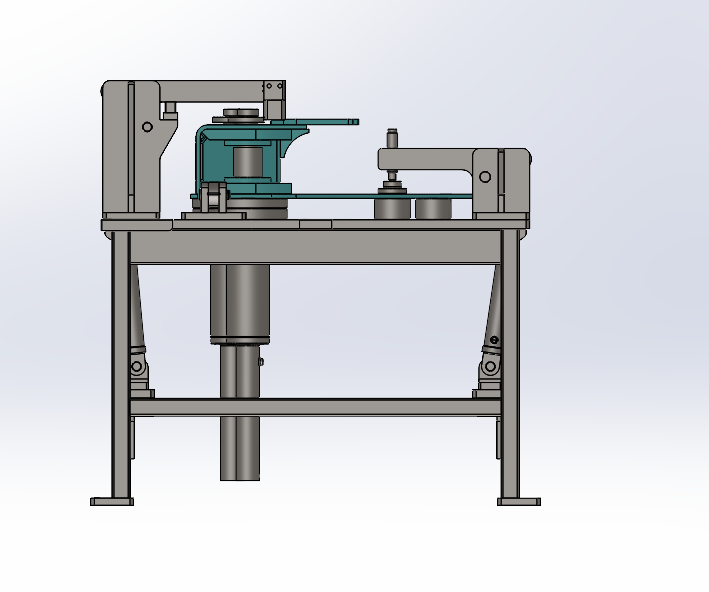

具体操作方法： 1. 底板放置：将孔定位装置松开，底板通过孔放置在平台上。 2. 法兰板放置：将法兰依次装入，中间加隔套。 3. 弯板放置：安装法兰后，将弯板吊装上。插上插板，将孔定位装置压紧。 4. 测量整体主要尺寸，保证在图纸工艺公差范围内，点固。 5. 松开各定位压紧装置，吊卸工件，如此循环。
