上下料分开移载机械手
图纸描述

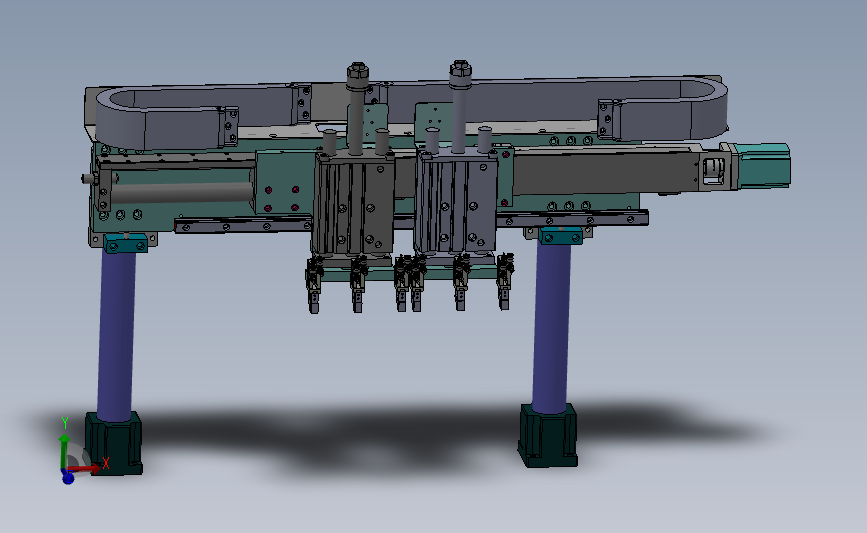

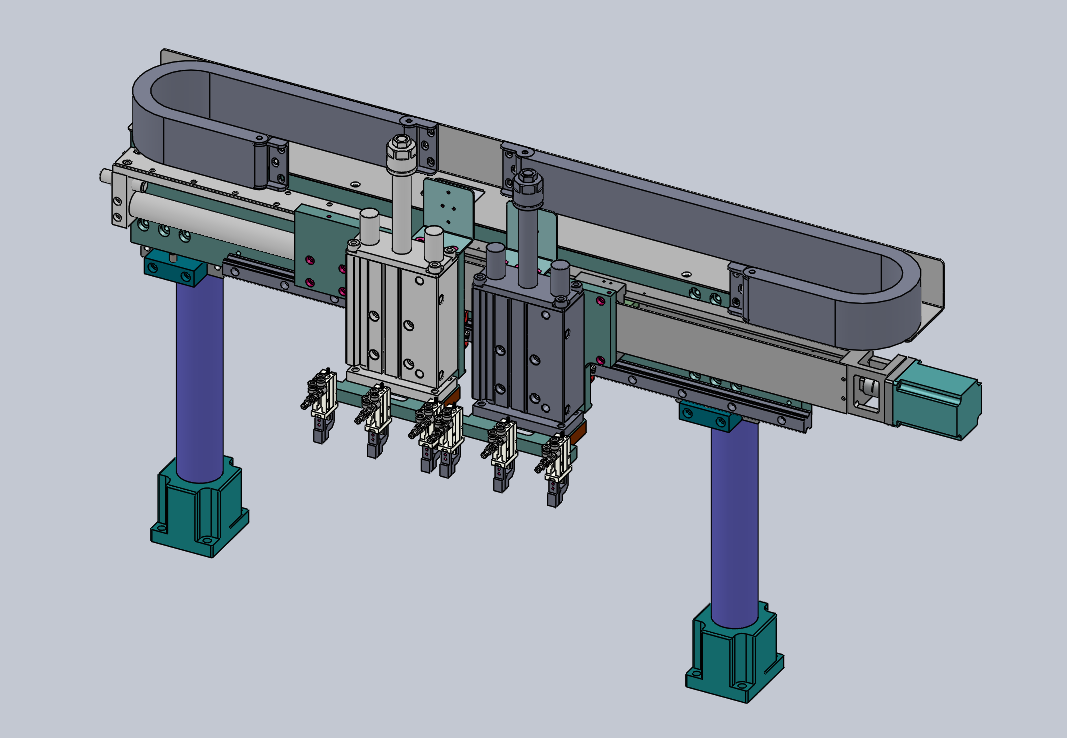

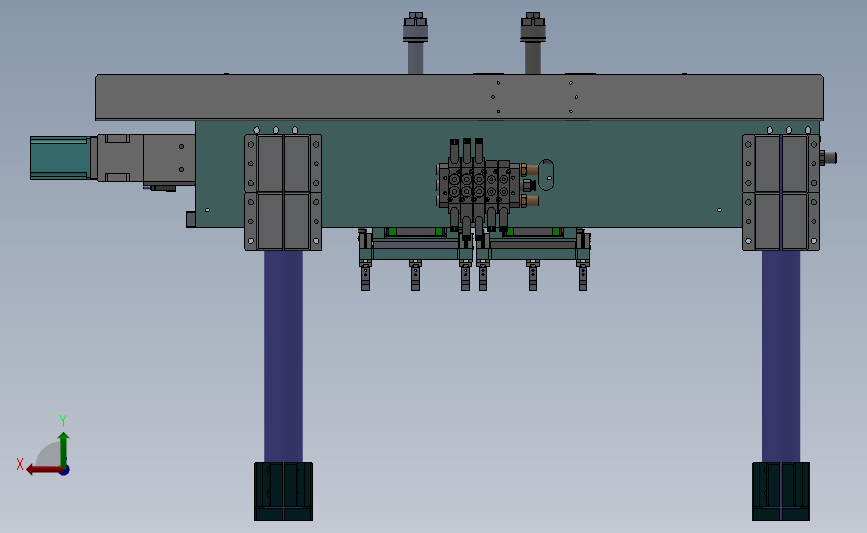

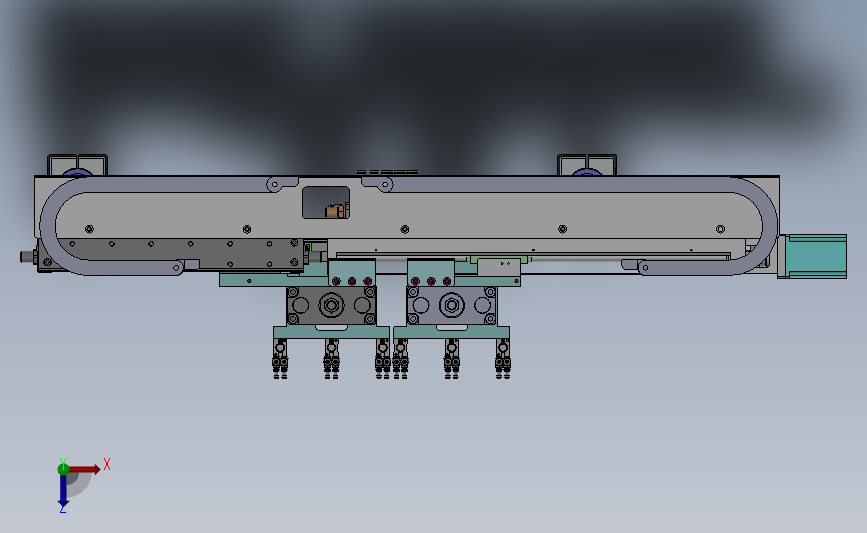

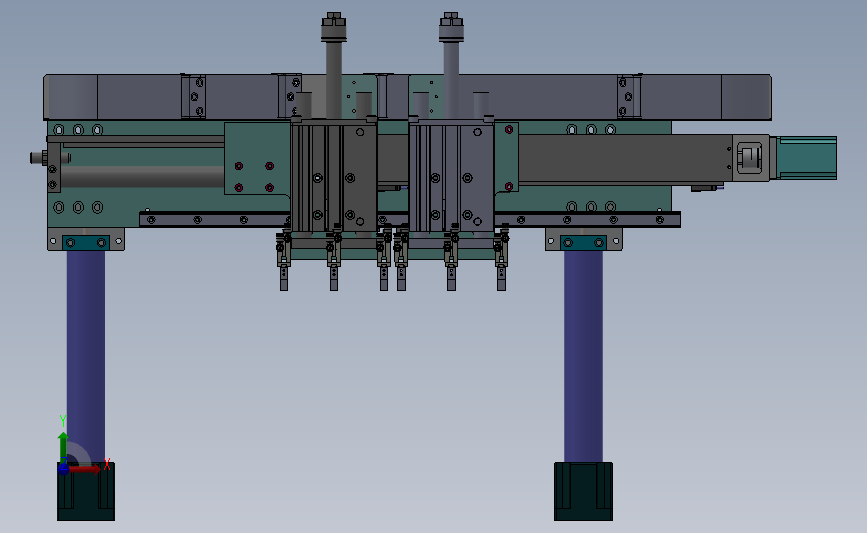

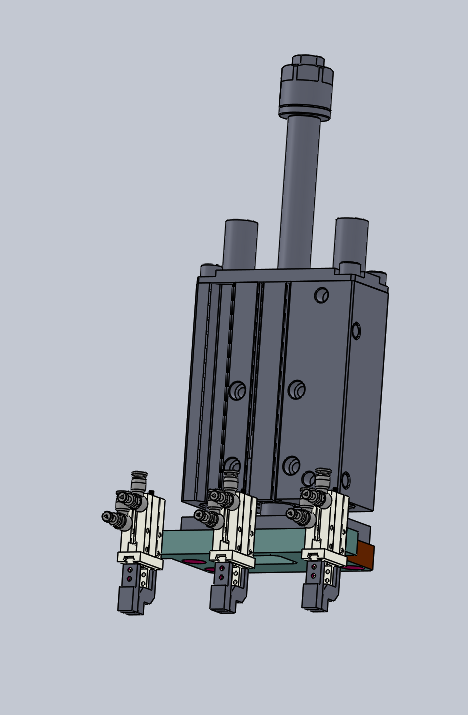

分享一款移栽机械手，主要由两套抓爪组件、机架、平移电动模组、平移气动模组、电磁阀组等组成。此移载机械手将上料和下料分开，上料采用KK模组加电机精确控制位置，下料 直接气动驱动。兼顾效率和精度。
下载需要100金币
立即下载 收藏
图纸信息
作者
WX_202908
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .移载机械手-00.SLDASM | 3.01M |
| 2 | 50模组支脚.SLDASM | 108.82K |
| 3 |  57bygh617-01.SLDPRT | 73.60K |
| 4 | 7V100M__F-00.SLDPRT | 8.71M |
| 5 | 7V110J04B050-00.SLDPRT | 349.05K |
| 6 | 7V120J06B050-00.SLDPRT | 149.80K |
| 7 | GB_FASTENER_SCREWS_HSHCSM8X20-N-00.SLDPRT | 160.37K |
| 8 | GLFC-25X30.2-8X8.SLDPRT | 127.57K |
| 9 | HFZ10CMSG020_1.SLDPRT | 529.46K |
| 10 | HIWIN-HGH-20-CA-00.SLDPRT | 6.72M |
| 11 | KK60D10c-xxxA1-F0-00.SLDASM | 180.90K |
| 12 | KK60D10C模组-00.SLDASM | 281.47K |
| 13 | kk60D底座-00.SLDPRT | 1.05M |
| 14 | KK60光电开关安装槽-00.sldprt | 327.90K |
| 15 | kk60滑块-00.sldprt | 129.76K |
| 16 | kk60滑块附加块-00.SLDPRT | 165.19K |
| 17 | KK60防护板-00.SLDPRT | 176.48K |
| 18 | kk60马达连接法兰-57步进.sldprt | 139.74K |
| 19 | RMH25X200SCMSH030_2-00.SLDPRT | 483.90K |
| 20 | TCMJ32x100-10SCMSG030-2-00.SLDPRT | 492.52K |
| 21 | ZCD01-D50怡合达-底座.SLDPRT | 124.63K |
| 22 | ZCD11-D50怡合达-锁块.SLDPRT | 113.38K |
| 23 | 下料拖链15x50-00.sldprt | 274.93K |
| 24 | 下料滑板-00.SLDPRT | 171.57K |
| 25 | 中泄阀7V130EJ06B050-00.SLDPRT | 150.99K |
| 26 | 内六角堵头ABP02-00.SLDPRT | 88.50K |
| 27 | 抓爪.sldprt | 116.76K |
| 28 | 新KK60零位片-00.sldprt | 140.73K |
| 29 | 松下GX-F12A-00.SLDPRT | 134.57K |
| 30 | 横梁调节座-00.sldprt | 84.70K |
| 31 | 气爪安装板-00.sldprt | 104.31K |
| 32 | 消声器BSL02-00.SLDPRT | 92.56K |
| 33 | 滑块垫块-00.sldprt | 98.14K |
| 34 | 直接头BPC802-00.SLDPRT | 133.30K |
| 35 | 移栽拖链新15x50-00.sldprt | 271.54K |
| 36 | 移载导轨-00.SLDASM | 1.78M |
| 37 | 移载导轨-00.sldprt | 151.78K |
| 38 | 移载小部件-00.SLDASM | 2.20M |
| 39 | 移载抓.sldasm | 222.57K |
| 40 | 移载拖链头板-00.sldprt | 185.33K |
| 41 | 移载拖链托板-00.sldprt | 224.99K |
| 42 | 移载机械手7v100阀组-00.SLDASM | 430.27K |
| 43 | 移载模组底板-00.sldprt | 356.47K |
| 44 | 移载滑板-00.sldprt | 157.67K |
| 45 | 空心光轴-00.sldprt | 105.98K |
| 46 | 节流阀-PSL4M5A-00.SLDPRT | 146.89K |
