K027-连杆体加工工艺和铣小缺口宽度8的夹具设计
图纸描述

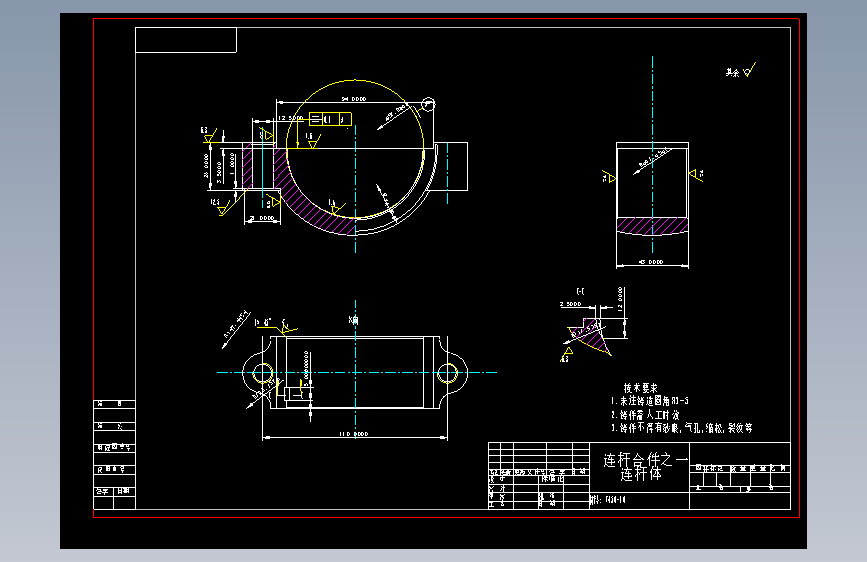

K027-连杆体加工工艺和铣小缺口宽度8的夹具设计图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小592.24KB，共计8个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2000软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
作者
楚老
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1连杆体.dwg | 599.62K |
| 2 |  参考说明书.doc | 191.99K |
| 3 | 夹具体.dwg | 98.19K |
| 4 | 夹具装配图.dwg | 105.66K |
| 5 | 机械加工工序卡.doc | 664.00K |
| 6 | 机械加工工艺过程卡.doc | 64.00K |
| 7 | 毛坯图.dwg | 504.25K |
| 8 | 连杆体.dwg | 86.72K |
