气动执行器-双作用气缸
图纸描述

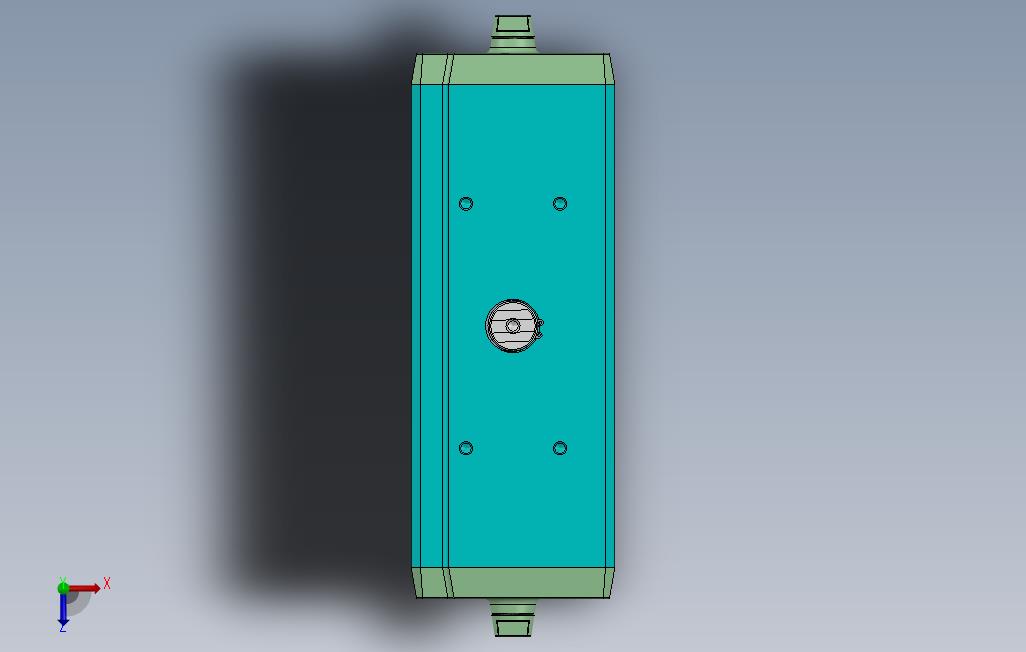

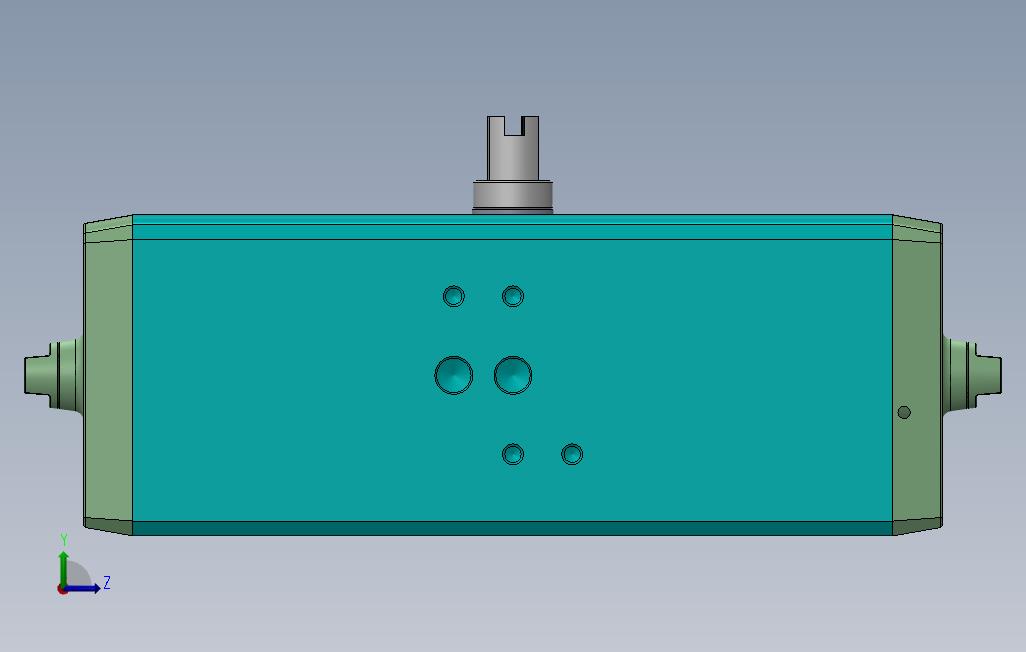

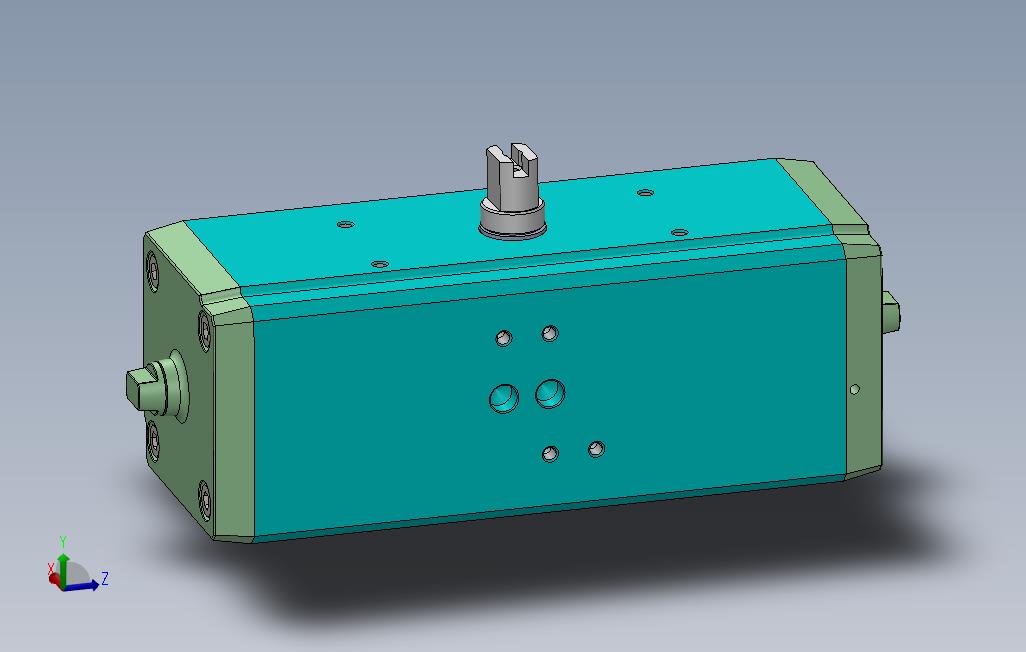

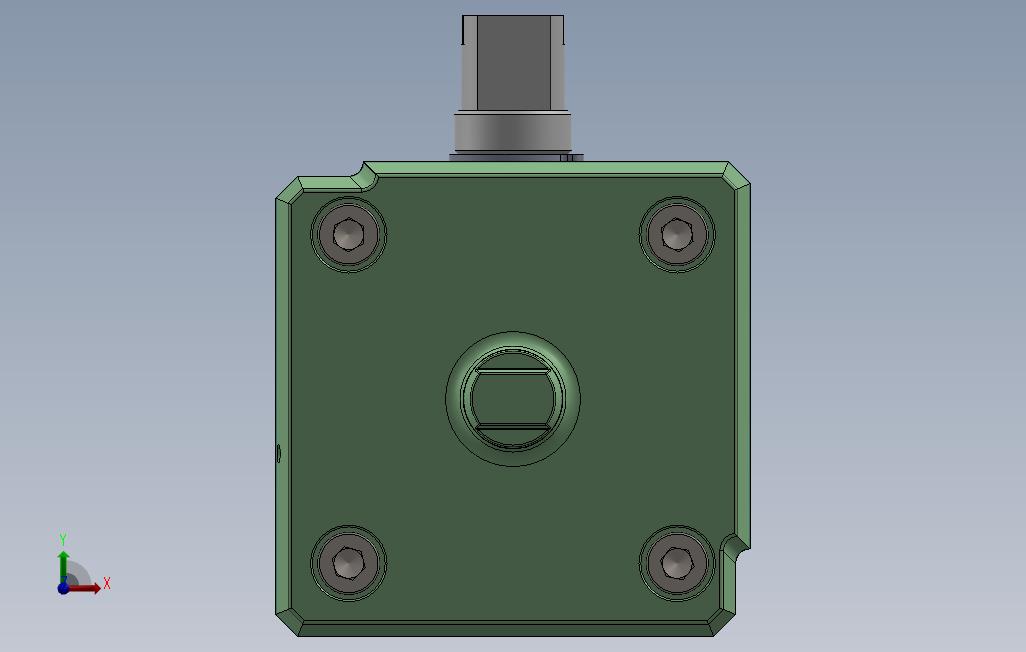

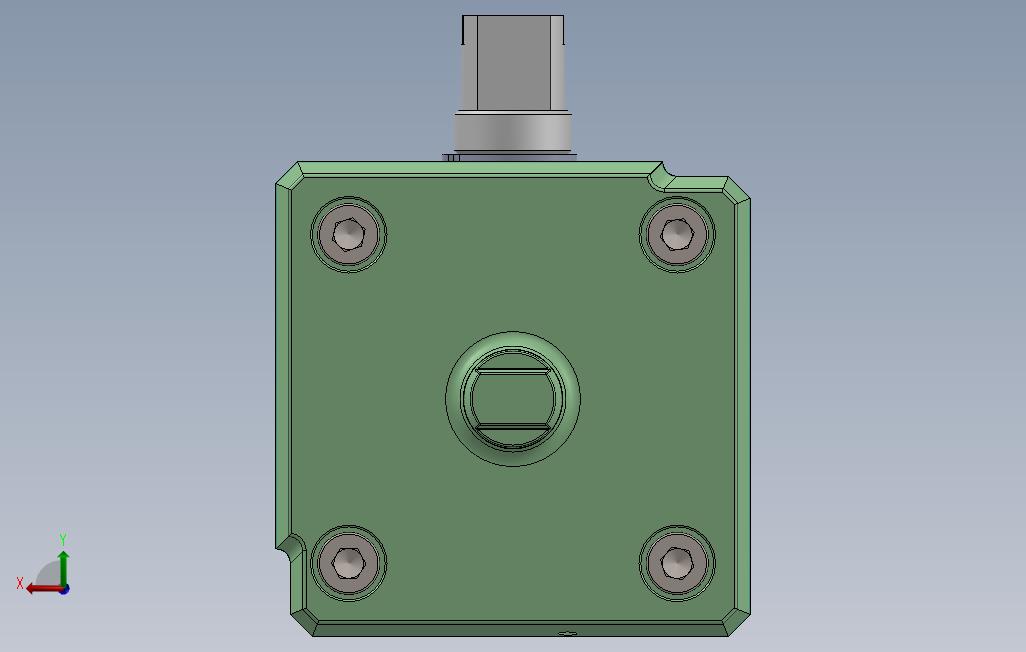

气动执行器-双作用气缸图纸下载，该图纸类型属于电子电工、电器设备及元件图纸，图纸大小3.07M，共计17个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2017软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_202975
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Body Case.SLDPRT | 362.86K |
| 2 | C-retaining.SLDPRT | 92.73K |
| 3 | Connector bolt.SLDPRT | 91.52K |
| 4 | Connector.SLDPRT | 83.24K |
| 5 | Cover cap.SLDPRT | 201.64K |
| 6 | Cover seal.SLDPRT | 111.11K |
| 7 | Cover.SLDPRT | 291.23K |
| 8 | O-ring Bottom Case.SLDPRT | 100.79K |
| 9 | O-ring Upper Case.SLDPRT | 107.40K |
| 10 | Pin Joint.SLDPRT | 69.90K |
| 11 | Piston O-ring.SLDPRT | 114.73K |
| 12 | Piston.SLDPRT | 208.89K |
| 13 |  Pneumatic Actuator.SLDASM | 807.67K |
| 14 | Scotch Yoke.SLDPRT | 175.20K |
| 15 | Seal ring.SLDPRT | 74.68K |
| 16 | Set screw.SLDPRT | 86.97K |
| 17 | Shaft.SLDPRT | 247.64K |
