立式蒸汽锅炉发电机
图纸描述

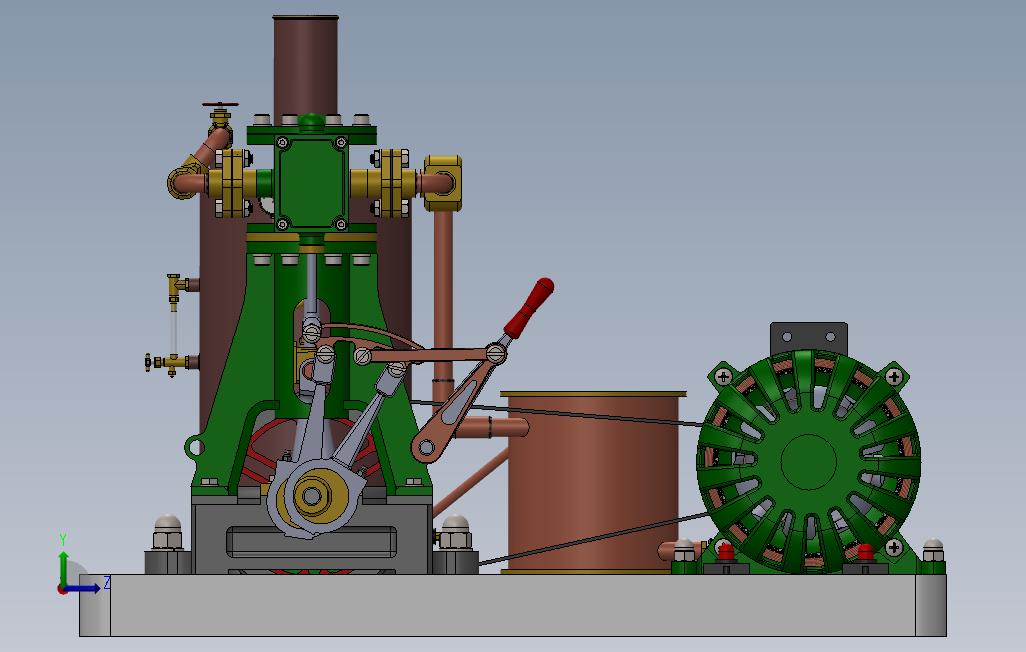

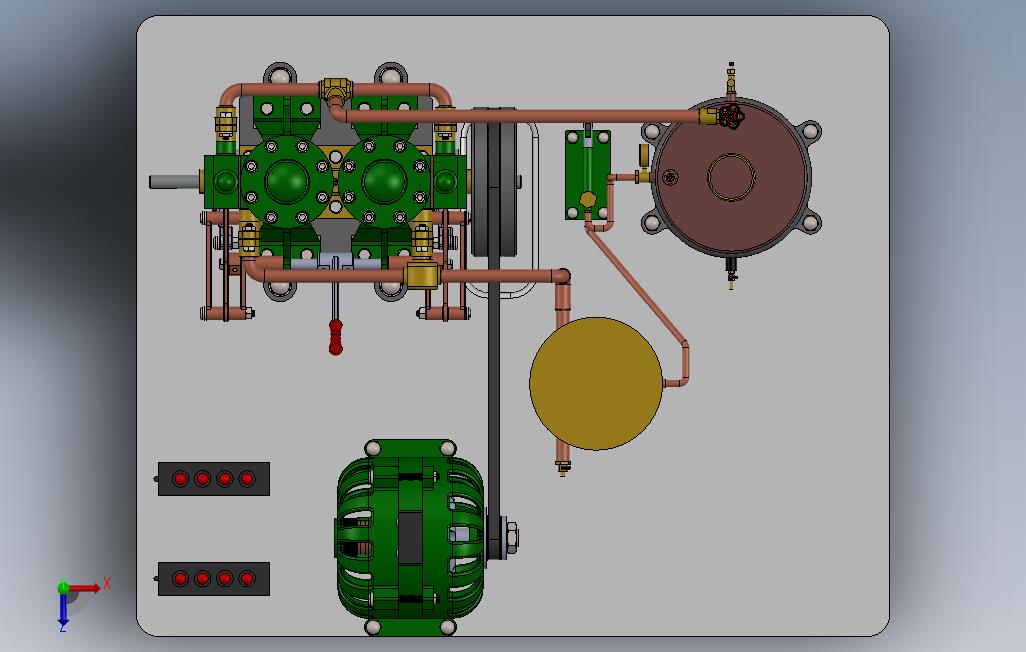

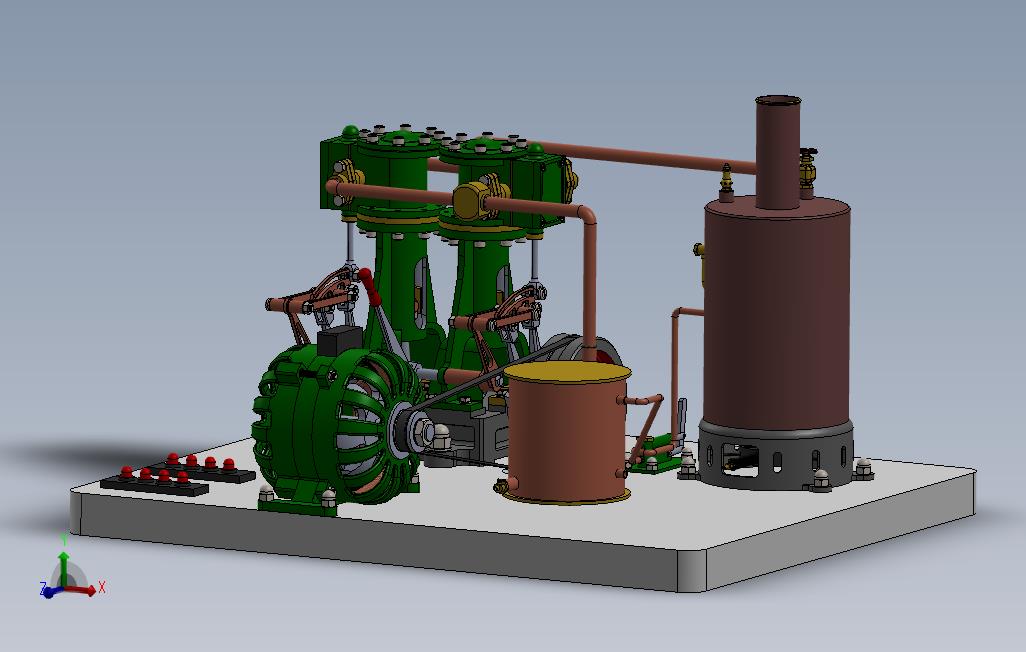

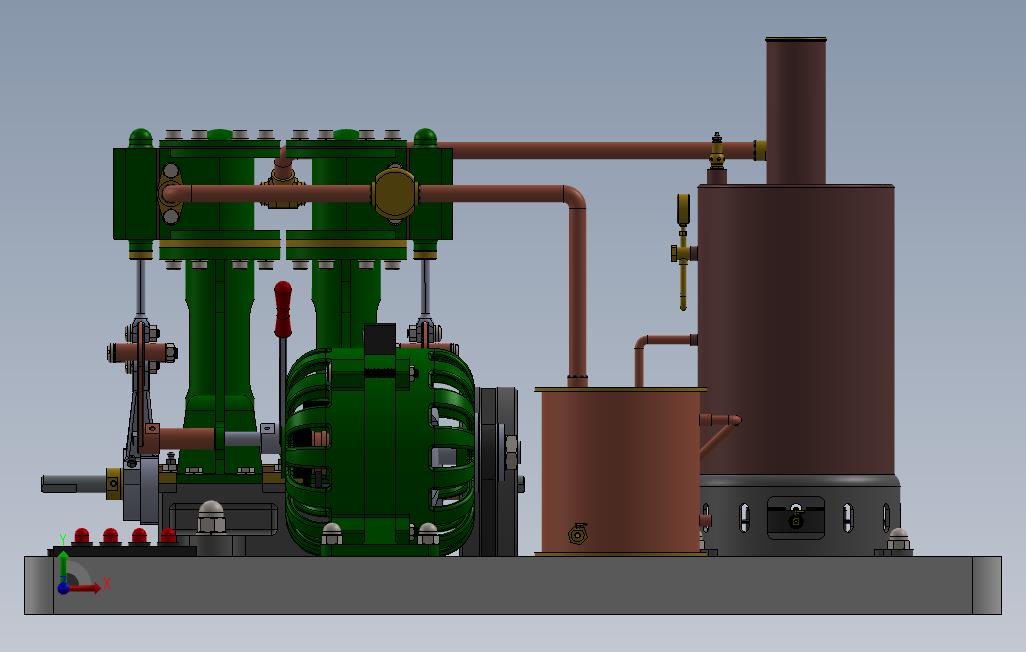

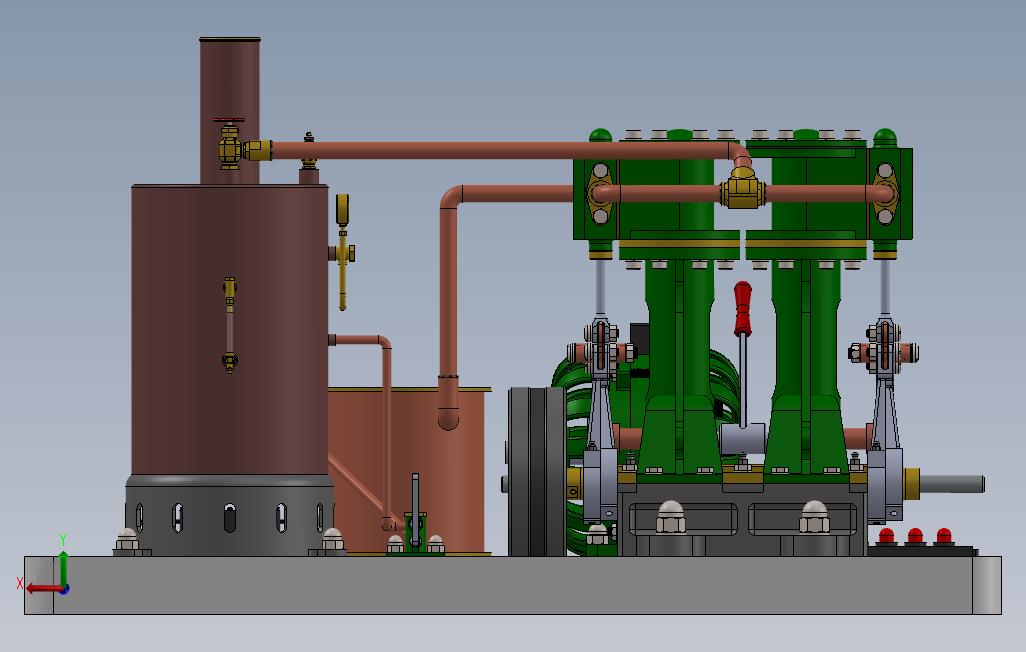

立式蒸汽锅炉发电机图纸下载，该图纸类型属于电子电工、电器设备及元件图纸，图纸大小53.09M，共计140个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2013软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要57金币
立即下载 收藏
图纸信息
作者
竺肯
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Assieme Base.SLDASM | 1.23M |
| 2 | Assieme Cilindro Destro.SLDASM | 769.00K |
| 3 | Assieme Cilindro Sinistro.SLDASM | 759.00K |
| 4 | Assieme Eccentrico.SLDASM | 186.50K |
| 5 | Assieme Finale.SLDASM | 1.81M |
| 6 | Assieme Fissaggio Pistone.SLDASM | 126.50K |
| 7 | Assieme Manometro.SLDASM | 307.00K |
| 8 | Assieme Pistone.SLDASM | 159.50K |
| 9 | Assieme Standard.SLDASM | 489.00K |
| 10 | Assieme Valvola.SLDASM | 154.00K |
| 11 |  Base Bearing Upper Holder 1.SLDPRT | 197.50K |
| 12 | Base Bearing Upper Holder 2.SLDPRT | 192.00K |
| 13 | Base.SLDPRT | 1.39M |
| 14 | Bearing Keeper.SLDPRT | 120.00K |
| 15 | Boiler Base.SLDPRT | 552.00K |
| 16 | Boiler Tube.SLDPRT | 116.00K |
| 17 | Burner.SLDPRT | 904.00K |
| 18 | Caldaia Verticale.SLDPRT | 1.11M |
| 19 | Cavo.SLDPRT | 157.00K |
| 20 | Connecting Rod.SLDPRT | 140.50K |
| 21 | Crankrod Bolt.SLDPRT | 167.50K |
| 22 | Crankrod Pin.SLDPRT | 162.00K |
| 23 | Crankrod.SLDPRT | 385.00K |
| 24 | Crankshaft.SLDPRT | 313.00K |
| 25 | Crosshead.SLDPRT | 269.00K |
| 26 | Cylinder Cover Lower.SLDPRT | 272.00K |
| 27 | Cylinder Cover Upper.SLDPRT | 223.50K |
| 28 | Cylinder Left.SLDPRT | 744.50K |
| 29 | Cylinder Packing.SLDPRT | 152.00K |
| 30 | Cylinder Packnut.SLDPRT | 229.50K |
| 31 | Cylinder Pipe Connector.SLDPRT | 185.50K |
| 32 | Cylinder Piping Collector Entry.SLDPRT | 374.00K |
| 33 | Cylinder Piping Collector Exit.SLDPRT | 299.50K |
| 34 | Cylinder Piping Collector Glanse.SLDPRT | 177.00K |
| 35 | Cylinder Piping Connector.SLDPRT | 246.50K |
| 36 | Cylinder Piping Tube Entry.SLDPRT | 164.00K |
| 37 | Cylinder Piping Tube Exit.SLDPRT | 167.00K |
| 38 | Cylinder Piping Tube Glanse Packing.SLDPRT | 133.00K |
| 39 | Cylinder Piping Tube Glanse.SLDPRT | 188.50K |
| 40 | Cylinder Right.SLDPRT | 750.50K |
| 41 | DIN 71412 AM-5.SLDPRT | 357.00K |
| 42 | DIN 71412 AM-6.SLDPRT | 290.00K |
| 43 | Dividing Pipe.SLDPRT | 370.50K |
| 44 | Eccentric 01.SLDPRT | 290.50K |
| 45 | Eccentric 02.SLDPRT | 175.50K |
| 46 | Eccentric Rod.SLDPRT | 549.50K |
| 47 | Flywheel.SLDPRT | 574.00K |
| 48 | Gas Jet.SLDPRT | 275.50K |
| 49 | Gas Tank.SLDPRT | 251.00K |
| 50 | Generator Stator.SLDPRT | 3.89M |
| 51 | Giunto.SLDPRT | 153.00K |
| 52 | Gommino.SLDPRT | 114.00K |
| 53 | Ingresso.SLDASM | 539.50K |
| 54 | Lower Base Bearing Holder 2.SLDPRT | 119.50K |
| 55 | Lower Base Bearing Holder.SLDPRT | 111.50K |
| 56 | Luci.SLDPRT | 229.00K |
| 57 | Motore a Vapore.SLDASM | 13.34M |
| 58 | Piston Rod.SLDPRT | 182.00K |
| 59 | Connettore.SLDPRT | 173.00K |
| 60 | Corpo Pompa.SLDPRT | 452.00K |
| 61 | Maniglia.SLDPRT | 140.00K |
| 62 | Perno.SLDPRT | 124.50K |
| 63 | Pistone.SLDPRT | 136.50K |
| 64 | Pompa a Mano.SLDASM | 284.50K |
| 65 | Preheater Body.SLDPRT | 256.50K |
| 66 | Preheater Pump Tube.SLDPRT | 141.50K |
| 67 | Preheater Tube.SLDPRT | 122.00K |
| 68 | Preheater.SLDASM | 148.00K |
| 69 | Preheater.SLDPRT | 800.50K |
| 70 | Pressure Gauge.SLDPRT | 814.00K |
| 71 | Puleggia.SLDPRT | 196.00K |
| 72 | Pump Boiler Tube.SLDPRT | 167.50K |
| 73 | Reverse Gear Drag Link.SLDPRT | 250.50K |
| 74 | Reverse Gear Lever Link.SLDPRT | 306.50K |
| 75 | Reverse Gear Lever Rod.SLDPRT | 165.50K |
| 76 | Reverse Gear Lever.SLDPRT | 389.50K |
| 77 | Reverse Gear Link.SLDPRT | 328.50K |
| 78 | Albero.SLDPRT | 169.00K |
| 79 | Anello Supporto.SLDPRT | 110.00K |
| 80 | Anello.SLDPRT | 341.00K |
| 81 | Assieme Albero.SLDASM | 5.32M |
| 82 | Assieme Bobina Statore.SLDASM | 2.72M |
| 83 | Assieme Cuscinetto.SLDASM | 263.00K |
| 84 | Assieme Rotore.SLDASM | 1.50M |
| 85 | Assieme Statore.SLDASM | 3.98M |
| 86 | Bobina Rotore.SLDPRT | 1.19M |
| 87 | Bobina Statore.SLDPRT | 2.71M |
| 88 | Carboncino.SLDPRT | 98.00K |
| 89 | Cavo Statore.SLDPRT | 476.50K |
| 90 | Chiave.SLDPRT | 105.50K |
| 91 | Chiavetta Grande.SLDPRT | 109.00K |
| 92 | Chiavetta.SLDPRT | 99.00K |
| 93 | Commutatori.SLDPRT | 183.50K |
| 94 | Coperchio.SLDPRT | 257.50K |
| 95 | Cuscinetto Albero.SLDPRT | 130.50K |
| 96 | Cuscinetto.SLDPRT | 390.00K |
| 97 | Fondo 2.SLDPRT | 1.99M |
| 98 | Fondo.SLDPRT | 2.15M |
| 99 | Guida Cuscinetto.SLDPRT | 183.50K |
| 100 | 重复_Puleggia.SLDPRT | 196.00K |
| 101 | Rondella Cuscinetto Superiore.SLDPRT | 125.00K |
| 102 | Rondella Nera.SLDPRT | 111.00K |
| 103 | Rondella Piccola Chiavetta.SLDPRT | 144.50K |
| 104 | Rondella Piccola.SLDPRT | 144.50K |
| 105 | 重复_Rotore.SLDPRT | 455.50K |
| 106 | Sfera.SLDPRT | 157.50K |
| 107 | 重复_Body.SLDPRT | 343.50K |
| 108 | Compression Spring.SLDPRT | 438.00K |
| 109 | Guide.SLDPRT | 121.00K |
| 110 | 重复_Nut.SLDPRT | 199.50K |
| 111 | Pressure Requtator.SLDPRT | 235.00K |
| 112 | Safety Valve 1.SLDASM | 673.00K |
| 113 | Spring Disk.SLDPRT | 138.50K |
| 114 | 重复_Spring.SLDPRT | 399.50K |
| 115 | Valve Seat.SLDPRT | 286.50K |
| 116 | Valve.SLDPRT | 408.00K |
| 117 | Slide Valve Holder.SLDPRT | 160.00K |
| 118 | Slide Valve.SLDPRT | 195.00K |
| 119 | Stand.SLDPRT | 704.50K |
| 120 | Standard Assembly.SLDASM | 331.00K |
| 121 | Standard Cylinder.SLDPRT | 251.00K |
| 122 | Standard Foot.SLDPRT | 211.50K |
| 123 | Standard Rib.SLDPRT | 144.00K |
| 124 | Standard Socle.SLDPRT | 129.50K |
| 125 | Steam Manifold.SLDPRT | 167.00K |
| 126 | steam Piston Ring.SLDPRT | 124.50K |
| 127 | Steam Piston.SLDPRT | 205.00K |
| 128 | Steam Valve.SLDPRT | 1.38M |
| 129 | Steamchest Cover.SLDPRT | 275.50K |
| 130 | Steamchest.SLDPRT | 371.00K |
| 131 | Syphon-2.SLDPRT | 176.00K |
| 132 | Syphon.SLDPRT | 241.00K |
| 133 | Tubo Preheater Pompa.SLDPRT | 394.50K |
| 134 | Uscita.SLDASM | 463.50K |
| 135 | Valve Packnut.SLDPRT | 226.50K |
| 136 | Valve Plate.SLDPRT | 156.00K |
| 137 | Valve Slide Rod.SLDPRT | 289.00K |
| 138 | Water Gauge Upper.SLDPRT | 286.00K |
| 139 | Water Gauge-Glass.SLDPRT | 130.00K |
| 140 | Water Gauge-Lower.SLDPRT | 892.50K |
