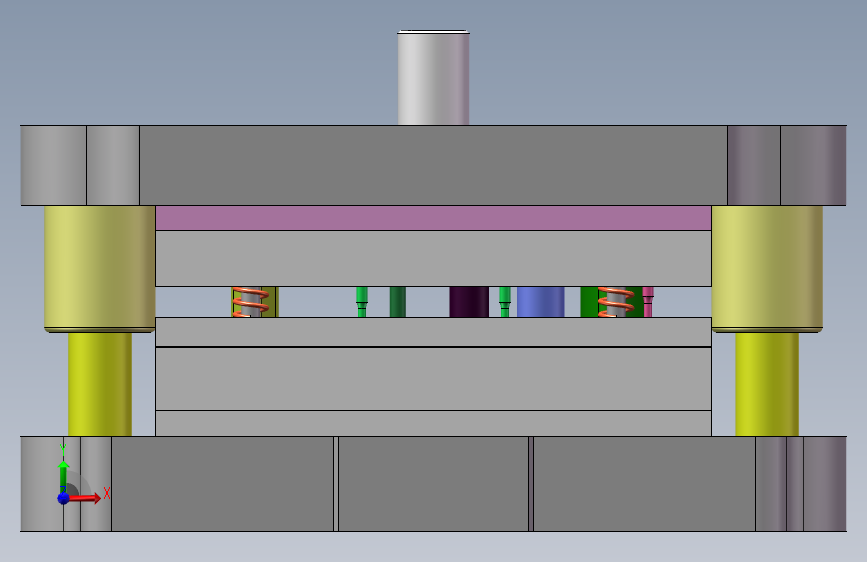

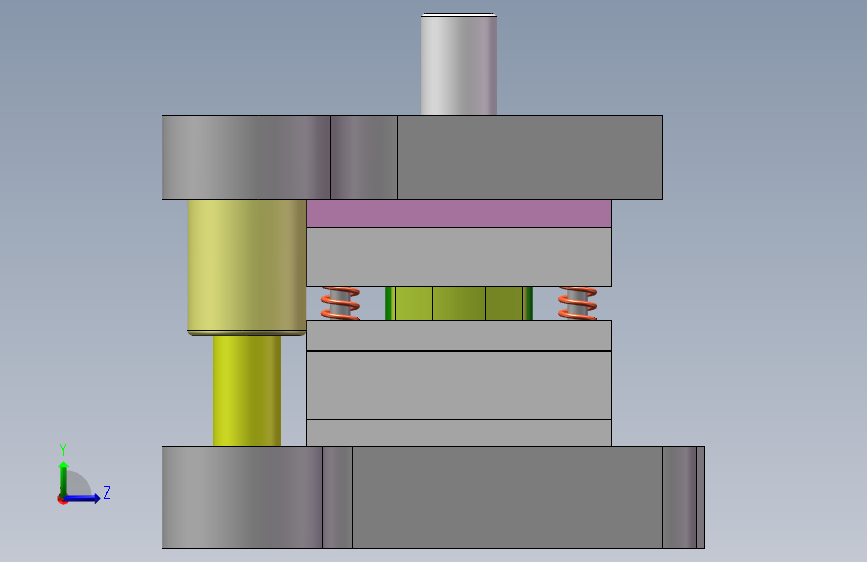

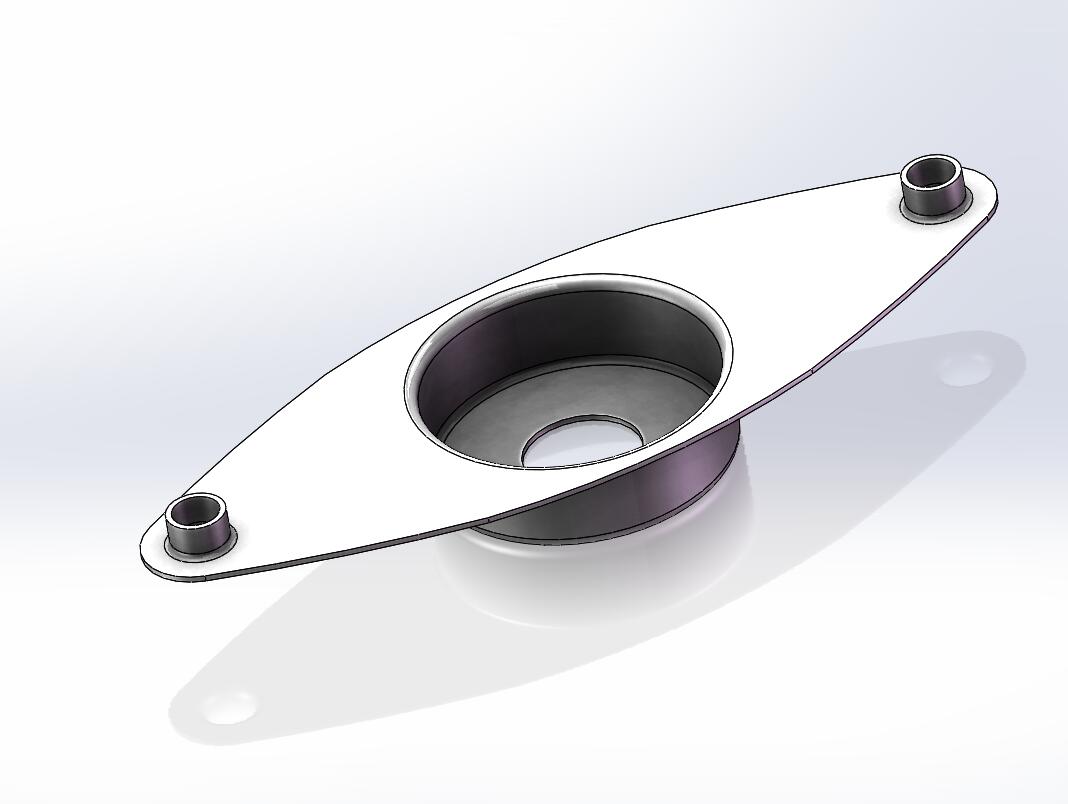

盖罩级进模设计
图纸描述

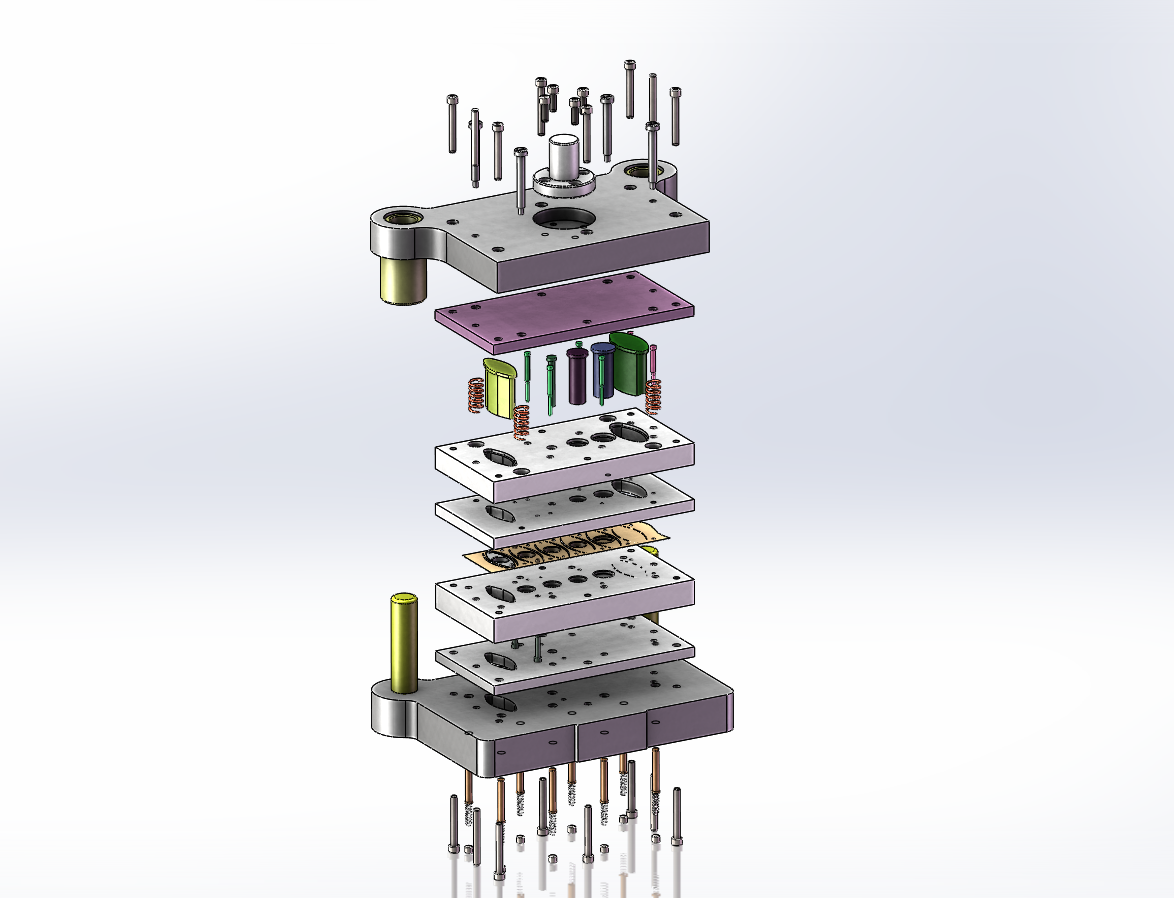

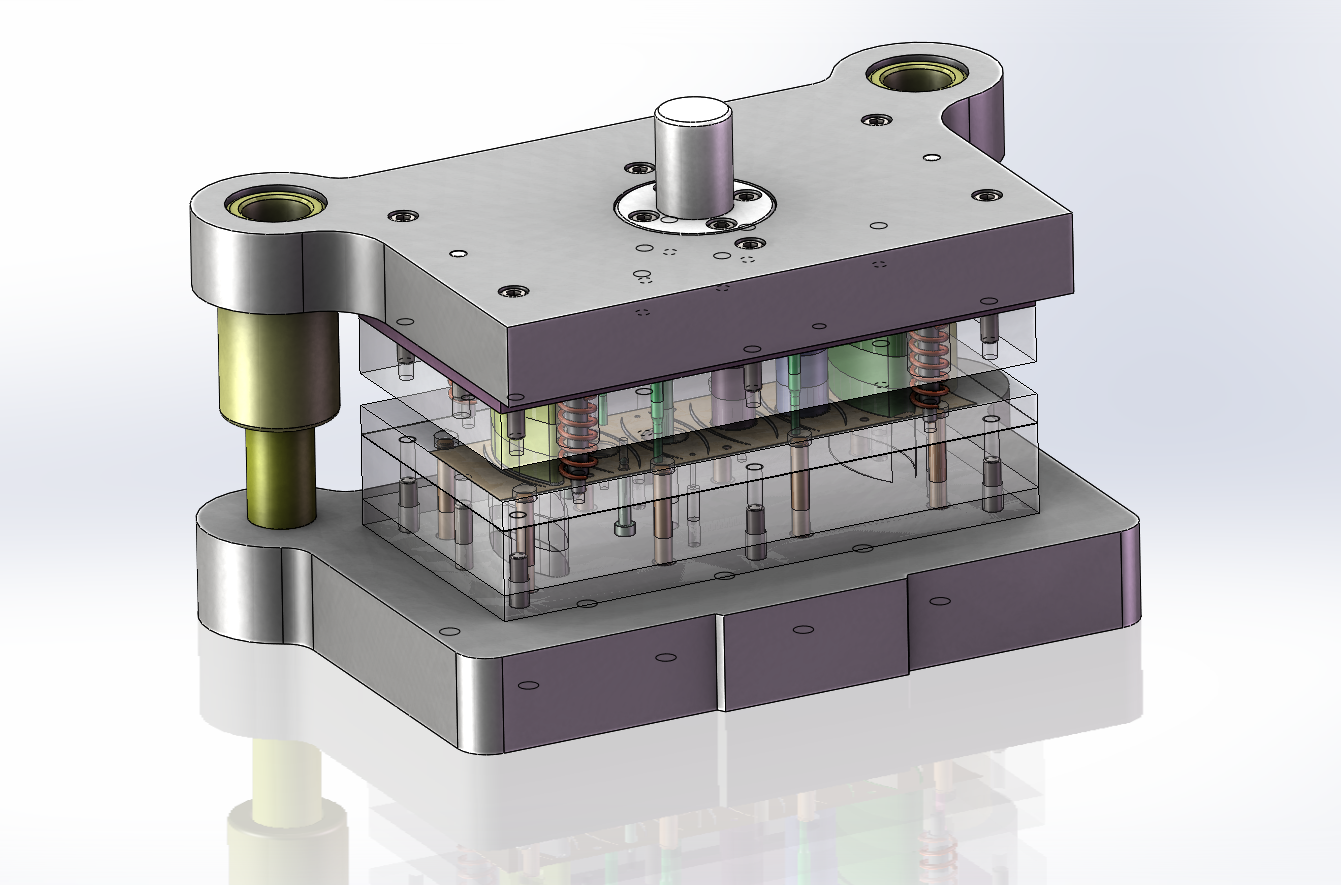

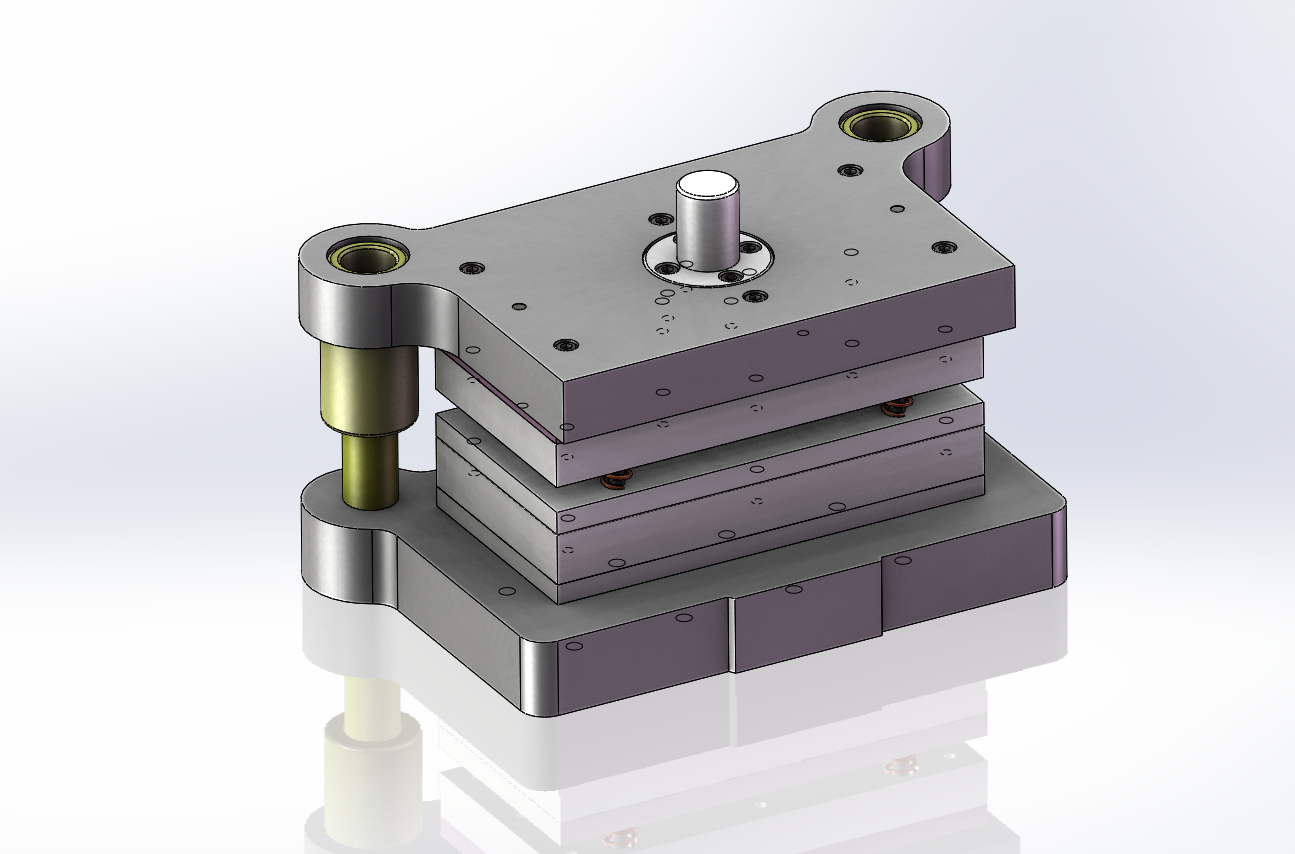

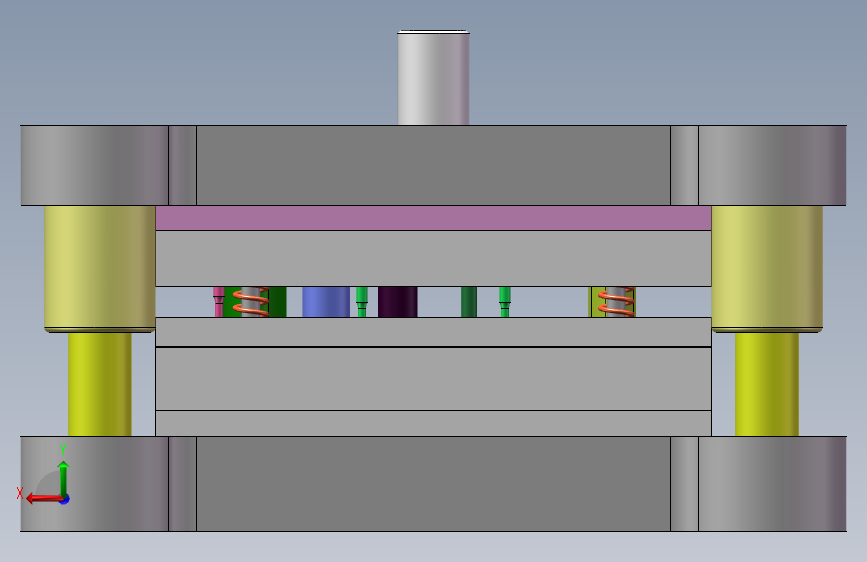

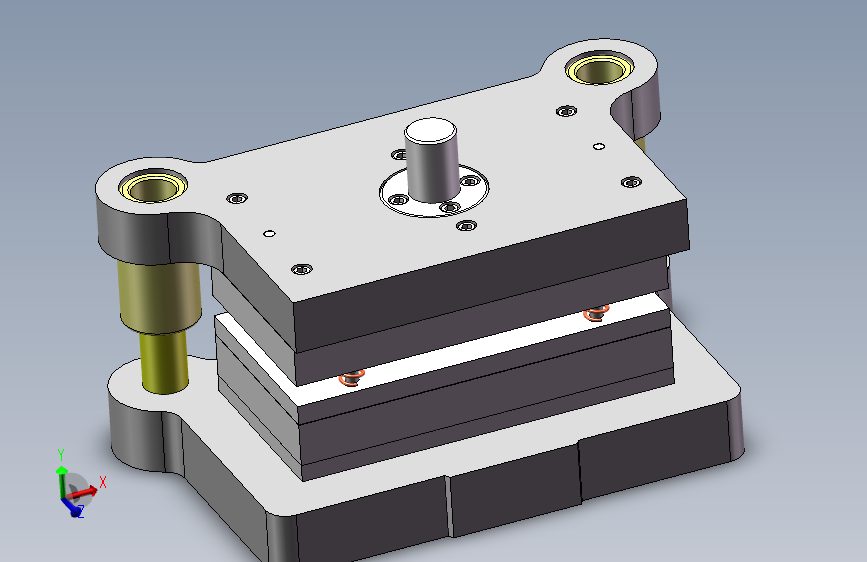

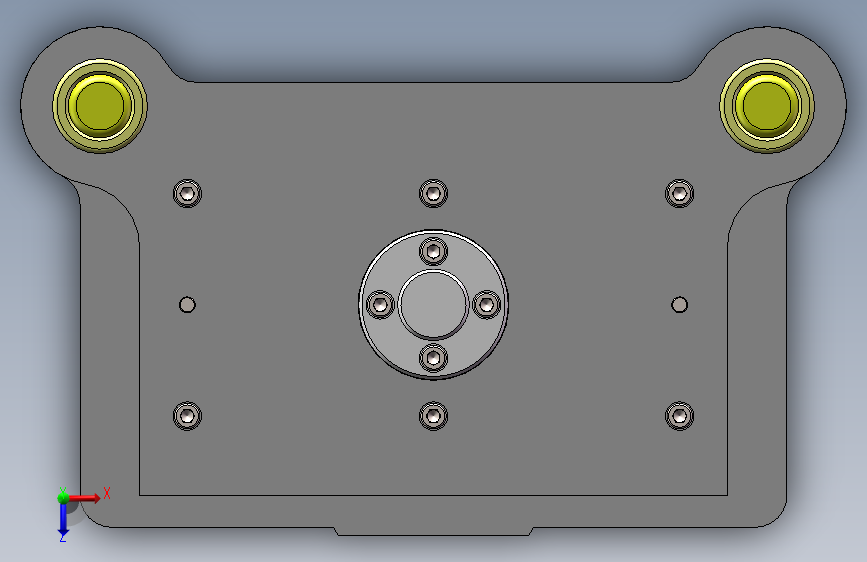

此数模图纸为冲压机床的模具，分为上下模，通过导向柱进行合模。可承受100吨压力。图纸可编辑，含参数。图纸格式为SW2015版本，另保存STEP格式，欢迎下载学习。
下载需要100金币
立即下载 收藏
图纸信息
作者
凌勿
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  cy-02.stp | 42.79K |

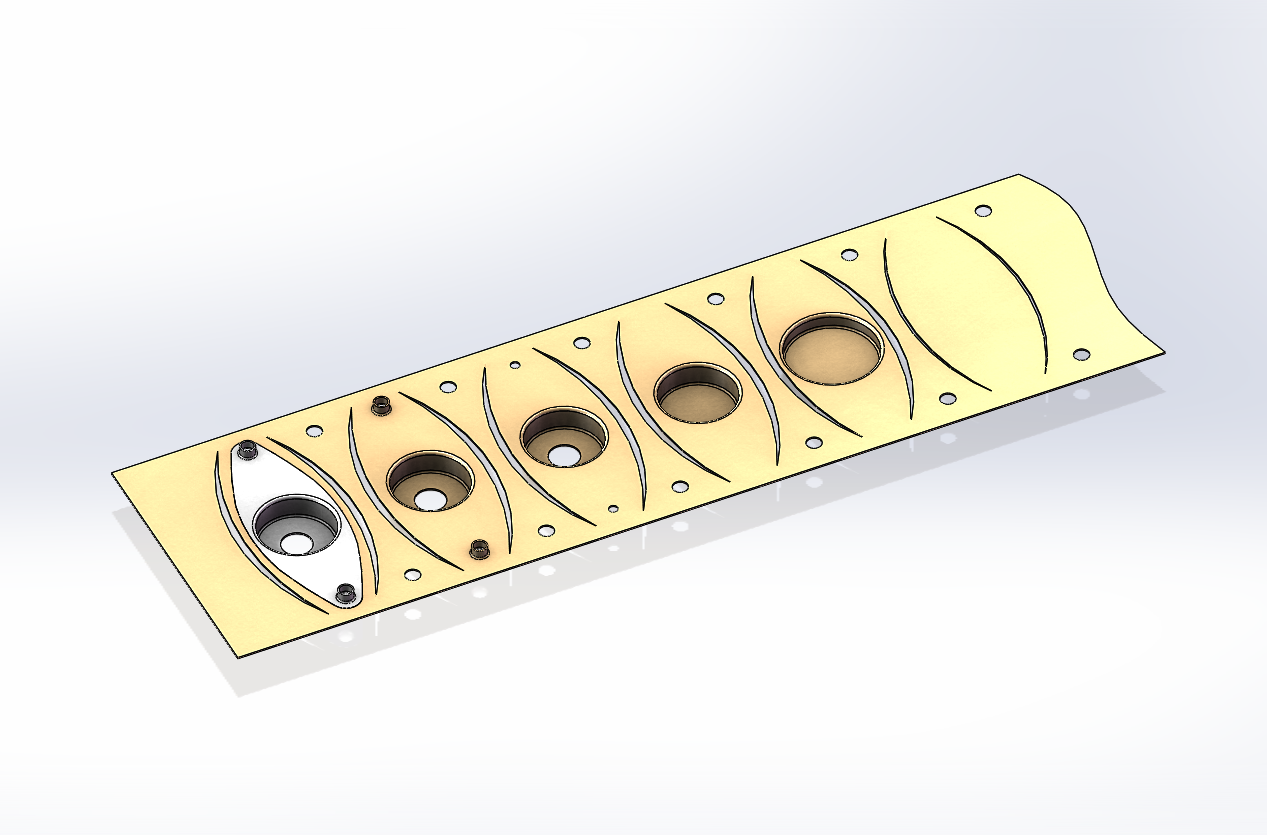

| 2 | 排样图.STEP | 5.83M |
| 3 | 装配体1.STEP | 3.77M |
| 4 |  aomo.SLDPRT | 280.55K |
| 5 |  ASM.SLDASM | 1.26M |
| 6 | B18.3.1M-10x1.5x30HexSHCS--30CHX.sldprt | 216.72K |
| 7 | B18.3.1M-10x1.5x80HexSHCS--32CHX.sldprt | 184.16K |
| 8 | B18.3.6M-M12x1.75x10HexSocketFlatPt.SS--N.sldprt | 145.39K |
| 9 | CK_tumo1.SLDPRT | 74.76K |
| 10 | CK_tumo2.SLDPRT | 55.95K |
| 11 |  cy-02.SLDDRW | 105.51K |
| 12 | cy-02.SLDPRT | 147.83K |
| 13 | daotao.SLDPRT | 129.54K |
| 14 | DaozhenXiao.SLDPRT | 71.46K |
| 15 | daozu.SLDPRT | 121.20K |
| 16 | FB_tumo.SLDPRT | 74.11K |
| 17 | FuDingXiao.SLDPRT | 64.99K |
| 18 | GB_CONNECTING_PIECE_PIN_DP10X90.sldprt | 110.08K |
| 19 | LL_tumo.SLDPRT | 82.03K |
| 20 | LS_tumo1.SLDPRT | 75.25K |
| 21 | LS_tumo2.SLDPRT | 82.41K |
| 22 | mobin.SLDPRT | 99.17K |
| 23 | QK_tumo.SLDPRT | 221.01K |
| 24 | S_dianban.SLDPRT | 109.42K |
| 25 | S_mozuo.SLDPRT | 182.10K |
| 26 | TanHuang.SLDPRT | 406.33K |
| 27 | TanHuang2.SLDPRT | 347.01K |
| 28 | tumo_GDB.SLDPRT | 225.21K |
| 29 | xieliaoban.SLDPRT | 178.65K |
| 30 | Xieliao_LD.SLDPRT | 75.22K |
| 31 | X_dianban.SLDPRT | 113.60K |
| 32 | X_mozuo.SLDPRT | 218.01K |
| 33 | 成形工具.SLDPRT | 105.56K |
| 34 | 排样图.SLDDRW | 966.18K |
| 35 | 排样图.SLDPRT | 3.06M |
| 36 | 排样图2.SLDPRT | 574.29K |
